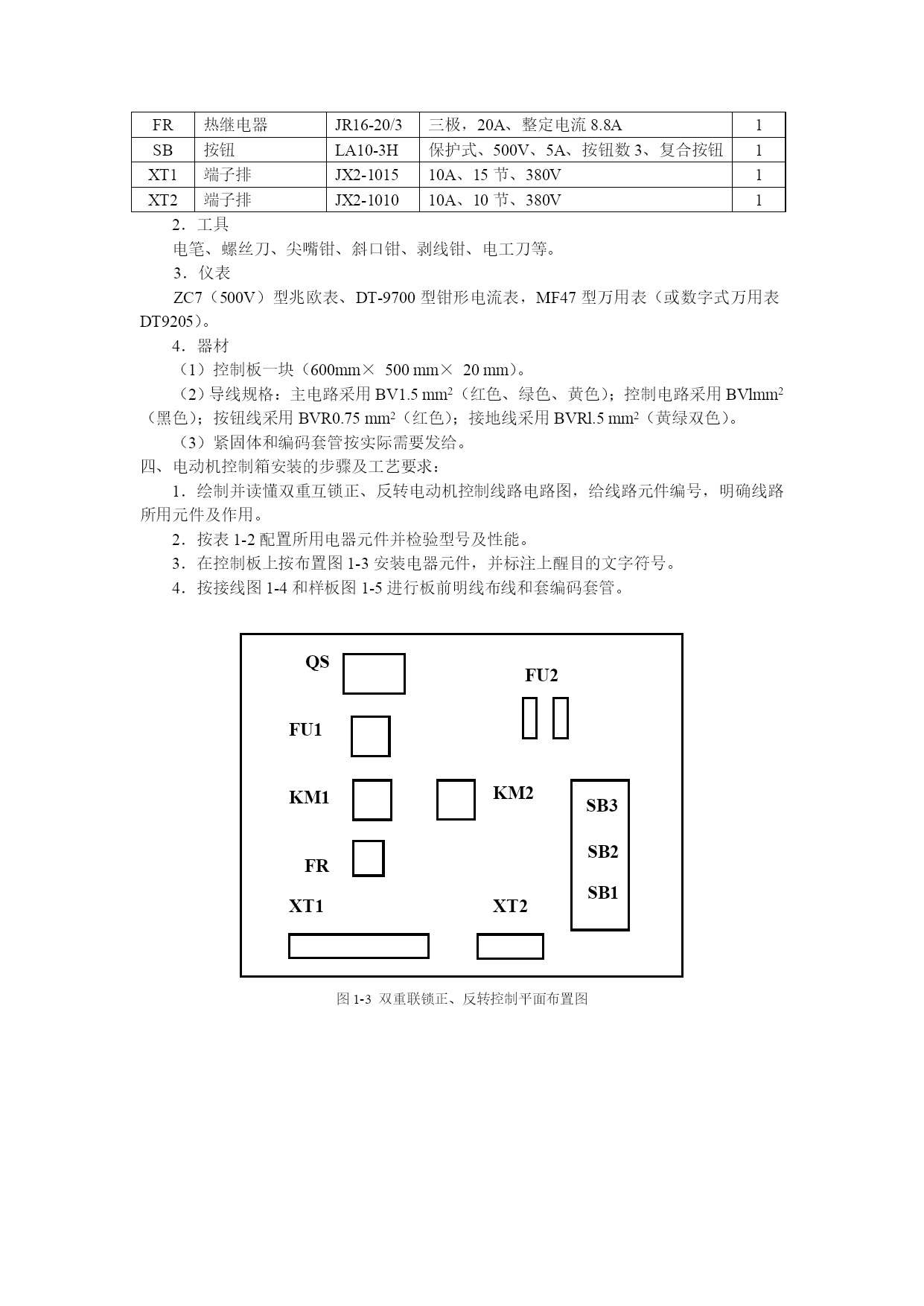

—实训报告—（机床电气控制实训）学院系别：机电工程学院专业班级：电气自动化ZK1001设计学生：唐渊指导老师：黄琴、周洋设计时间：2011年12月12日一、实训目的与要求：1．掌握电气元件的结构、工作原理及在电路中的作用。2．学会识读电气控制线路图,并能熟练的分析各种控制电路的工作原理。3．掌握按电气图装接电路的技能和工艺要求。4．学会利用万用表检查电气元件、主电路、控制电路的方法并根据检查结果或故障现象判断故障位置。5.通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。6.加深对电气控制系统各种保护、自锁、互锁等环节的理解。7.学会分析、排除继电--接触控制线路故障的方法。二、实习内容：1.掌握三相异步电动机双重联锁正反转控制电路的工作原理。2.通过对电动机控制箱线路的接线，掌握电动机控制箱安装的方法和工艺要求；3．掌握利用万用表检查电气元件、主电路、控制电路的方法并根据检查结果或故障现象判断故障位置。三、电动机控制箱的安装与调试:1、工作原理图：图1-1工作原理图2、使用的主要工具、仪表及器材1．电器元件（见表1-2）。表1-2元件明细表代号名称推荐型号推荐规格数量M三相异步电动机DQ104kW、220V、Δ接法、8.8A、1420r/min1QS组合开关HZ10-25/3三相、额定电流25A1FU1螺旋式熔断器RL1-60/25380V、60A、配熔体额定电流25A3FU2螺旋式熔断器RL1-15/2380V、1.5A、配熔体额定电流2A2KM1交流接触器CJ10-2020A、线圈电压220V2FR热继电器JR16-20/3三极，20A、整定电流8.8A1SB按钮LA10-3H保护式、500V、5A、按钮数3、复合按钮1XT1端子排JX2-101510A、15节、380V1XT2端子排JX2-101010A、10节、380V12．工具电笔、螺丝刀、尖嘴钳、斜口钳、剥线钳、电工刀等。3．仪表ZC7（500V）型兆欧表、DT-9700型钳形电流表，MF47型万用表（或数字式万用表DT9205）。4．器材（1）控制板一块（600mm×500mm×20mm）。（2）导线规格：主电路采用BV1.5mm2（红色、绿色、黄色）；控制电路采用BVlmm2（黑色）；按钮线采用BVR0.75mm2（红色）；接地线采用BVRl.5mm2（黄绿双色）。（3）紧固体和编码套管按实际需要发给。四、电动机控制箱安装的步骤及工艺要求：1．绘制并读懂双重互锁正、反转电动机控制线路电路图，给线路元件编号，明确线路所用元件及作用。2．按表1-2配置所用电器元件并检验型号及性能。3．在控制板上按布置图1-3安装电器元件，并标注上醒目的文字符号。4．按接线图1-4和样板图1-5进行板前明线布线和套编码套管。QSKM1FU2XT1XT2SB2FRSB1FU1KM2SB3图1-3双重联锁正、反转控制平面布置图图1-4双重联锁正、反转控制接线图5．根据电路图1-5检查控制板布线的正确性。图1-5双重联锁正、反转控制接线样板图6．安装电动机。7．连接电动机和按钮金属外壳的保护接地线。8．连接电源、电动机等控制板外部的导线。9．自检。（1）主电路的检查。1）按查号法检查。重点检查交流接触器KM1和KM2之间的换相线，并用查线法逐线核对。检查主电路时，可以手动来代替受电线圈励磁吸合时的情况进行检查。2）万用表检查法。将万用表打到R×10挡（调零），断开控制线路（断开FU2），用表笔分别测U11、V11、W11之间的阻值为∞；按下KM1触点架，测得阻值应为电动机两相绕组直流电阻串联的阻值；松开KM1的触点架。按开KM2触点架，测得同样结果；最后用表笔测U11和W11两端，按下KM1触点架，测得电动机两相绕组直流电阻串联的阻值，将KM1和KM2触点架同时按下，测得阻值为零，说明换相正确。（2）控制线路的检查。用查线号法对照原理和接线图分别检查按钮、自锁触点和联锁触点的布线；用万用表检查控制电路，连接FU2，检查自锁触点、互锁触点、按钮、热继电器常闭触点、熔断器等的通断情况。（3）检查启动、停止和按钮控制。按下SB2测得KM1线圈的电阻值，同时按下SB1，测得阻值为∞。同时按下SB2和SB3测得阻值为∞，松下SB2，测得KM2线圈的阻值。（4）检查自锁、联锁控制。按下KM1触点架，测得KM1线圈的电阻值，同时按下KM2触点架，测得阻值为∞。反之，按下KM2触点架，测得KM2线圈阻值，同时按下KM1触点架，测得阻值为∞。10．通电试车。接电前必须征得教
