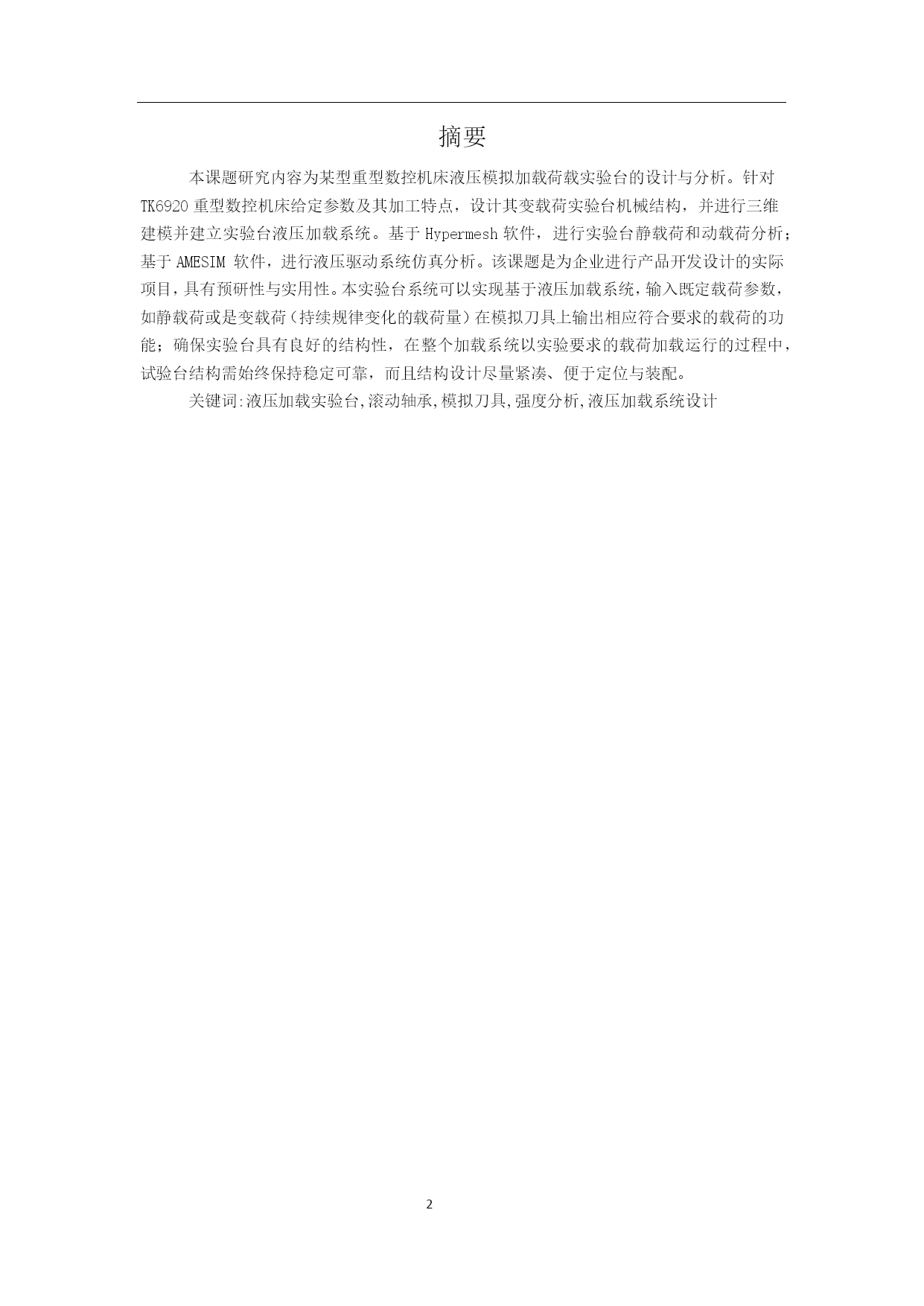

PAGE\*MERGEFORMAT38北京信息科技大学毕业设计（论文）题目：某型重型数控机床变载荷实验台设计与分析学院：机电工程学院专业：机械设计制造及其自动化学生姓名：钱铖班级/学号机械1006/2010010155指导老师/督导老师：孙江宏起止时间：2014年2月28日至2014年6月12日摘要本课题研究内容为某型重型数控机床液压模拟加载荷载实验台的设计与分析。针对TK6920重型数控机床给定参数及其加工特点，设计其变载荷实验台机械结构，并进行三维建模并建立实验台液压加载系统。基于Hypermesh软件，进行实验台静载荷和动载荷分析；基于AMESIM软件，进行液压驱动系统仿真分析。该课题是为企业进行产品开发设计的实际项目，具有预研性与实用性。本实验台系统可以实现基于液压加载系统，输入既定载荷参数，如静载荷或是变载荷（持续规律变化的载荷量）在模拟刀具上输出相应符合要求的载荷的功能；确保实验台具有良好的结构性，在整个加载系统以实验要求的载荷加载运行的过程中，试验台结构需始终保持稳定可靠，而且结构设计尽量紧凑、便于定位与装配。关键词:液压加载实验台,滚动轴承,模拟刀具,强度分析,液压加载系统设计AbstractThecontentofthispaperisthedesignandanalysisofahydraulicloadingsystemofacertaintypeofHeavyNCmachinetool.InviewofthemachiningfeaturesandgivenparametersofTK6920heavyNCmachinetool,themechanicalstructureofthevariableloadbendwillbedesigned,the3DmodelofthestructureandtheHydraulicloadingsystemwillbeestablished.BasedonHypermeshsoftware,staticloadanddynamicloadwillbeanalyzed.BasedontheAMESim,thefunctionofhydraulicsimulationsystemwillbeanalyzed.Thisisanactualprojectforanenterprise,whichisadvancedandpractical.Basedonthehydraulicloadingsystemwhichisinputgivenloadingparameterssuchasstaticloadorvariableload(aregularlychangingloadsignal),thetestbendcanoutputcorrespondingtomeettherequirementsoftestonthesimulationtool.Ensurethetestbendhashigh-performancestructuralstabilityduringtheruntime.Alsothestructuredesignshouldbecompactandeasytolocateandassemble.Keyword:hydraulicloadingbend,antifrictionbearing,simulationtool,strengthanalysis,designofhydraulicloadingsystem目录摘要（中文）………………………………………………………………………I（英文）……………………………………………………………………………II第一章绪论………………………………………………………………………11.1课题背景与来源………………………………………………………………11.2国内外发展现况………………………………………………………………31.3课题研究内容…………………………………………………………………4第二章实验台总体方案设计……………………………………………………62.1试验对象机床的介绍…………………………………………………………62.2方案分析与制定………………………………………………………………72.3本机床在实际加工过程中铣削力的计算与分析……………………………8第三章实验台机械结构设计与分析……………………………………………123.1实验台结构说明………………………………………………………………123.2模拟刀具的结构特点与功能实现……………………………………………123
