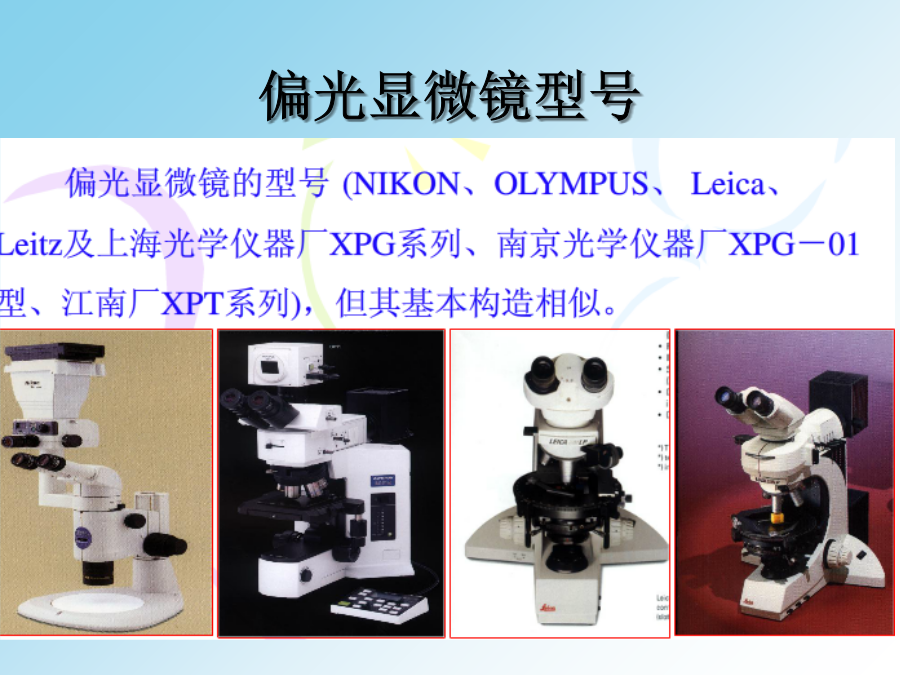

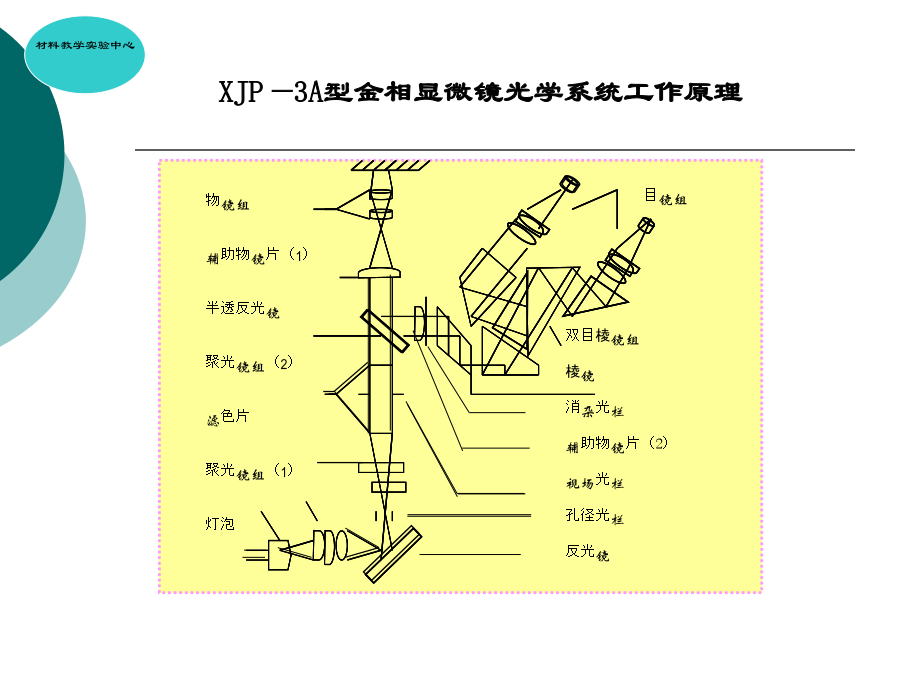

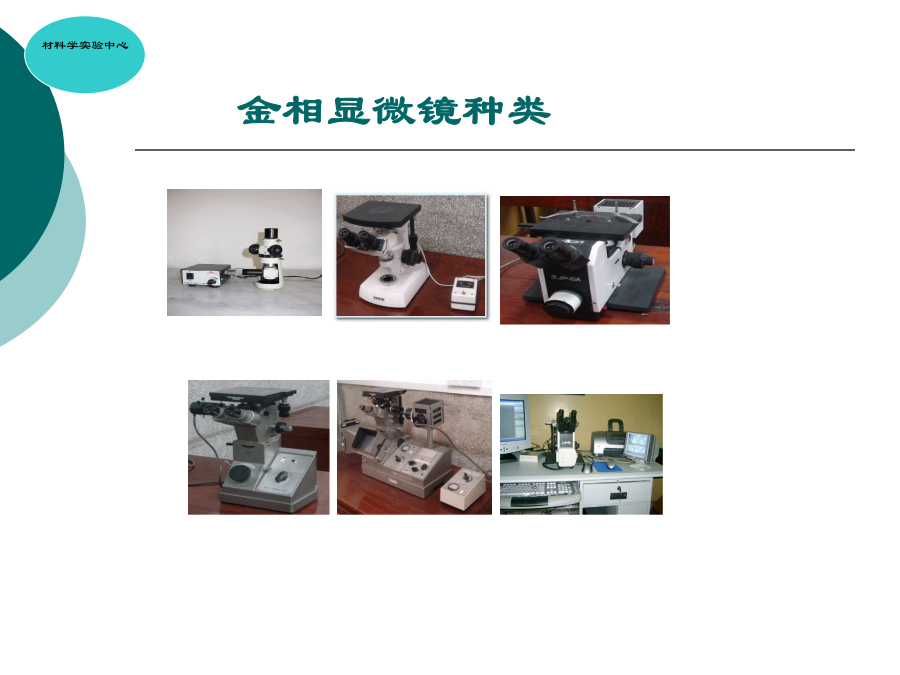

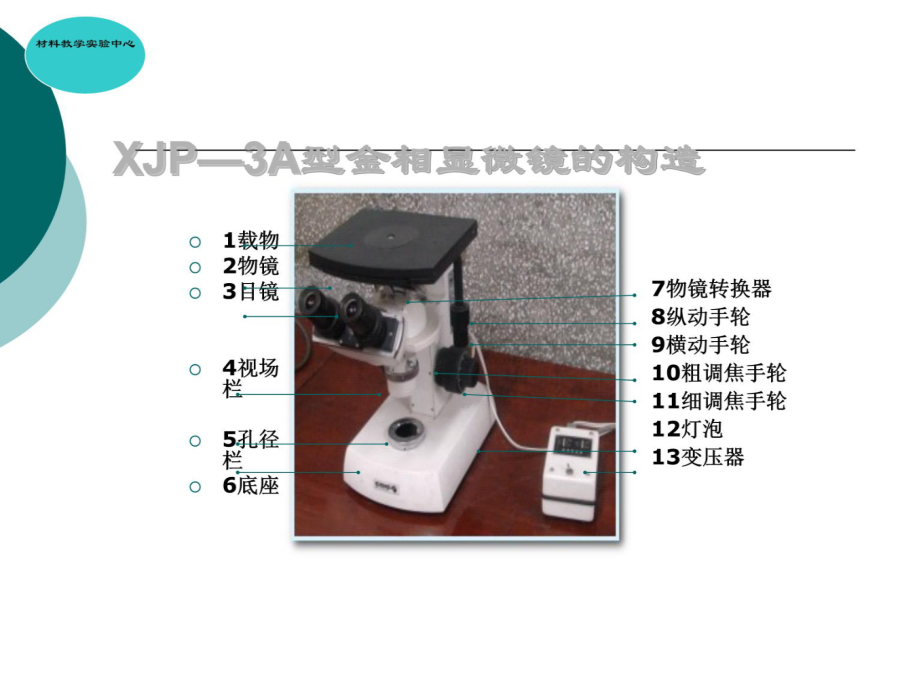

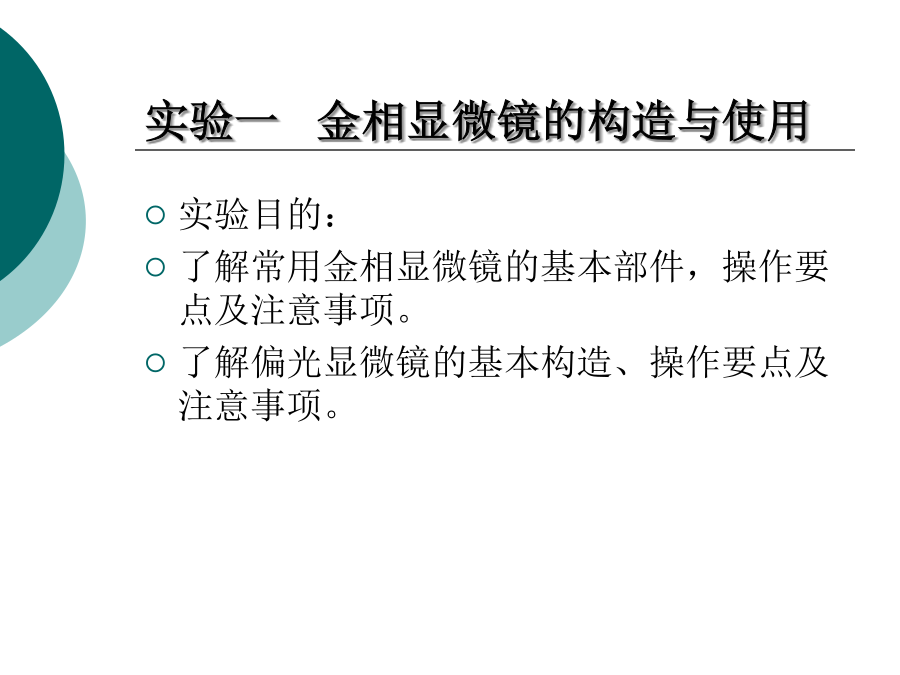

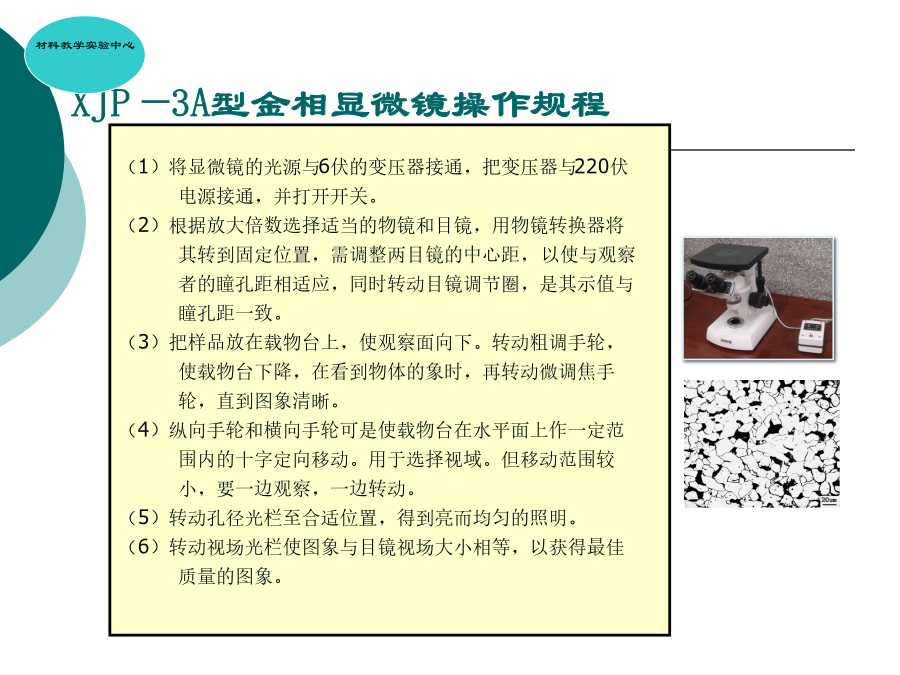

实验一金相显微镜的构造与使用金相显微镜金相显微镜种类XJP—3A型金相显微镜光学系统工作原理（1）将显微镜的光源与6伏的变压器接通，把变压器与220伏电源接通，并打开开关。（2）根据放大倍数选择适当的物镜和目镜，用物镜转换器将其转到固定位置，需调整两目镜的中心距，以使与观察者的瞳孔距相适应，同时转动目镜调节圈，是其示值与瞳孔距一致。（3）把样品放在载物台上，使观察面向下。转动粗调手轮，使载物台下降，在看到物体的象时，再转动微调焦手轮，直到图象清晰。（4）纵向手轮和横向手轮可是使载物台在水平面上作一定范围内的十字定向移动。用于选择视域。但移动范围较小，要一边观察，一边转动。（5）转动孔径光栏至合适位置，得到亮而均匀的照明。（6）转动视场光栏使图象与目镜视场大小相等，以获得最佳质量的图象。偏光显微镜型号晶体光学的研究对象是岩石薄片下偏光镜镜座(承受重力)镜筒（可调节升降，上接目镜，下接物镜，镜筒光学长度为物镜后焦到目镜前焦，上装目镜）目镜零件盒数值孔径越大，放大倍数越高，分辨率越高。三.聚光镜和勃氏镜一.装卸和调节：（1）装目镜：直接插入镜筒的上部即可，目镜上的十字丝处于东西及南北方向。（2）装物镜：根据观察的内容选用合适放大倍数的物镜。物镜与镜筒的接合类型有弹簧夹型、销钉型及转盘型。注意安装到位。（3）对光（调节视域亮度）：镜头装好以后，推出上偏光，勃氏镜，打开锁光圈，转动反光镜对准光源，调节视域亮度至最亮为准。（4）准焦（调节焦距）：将研究的薄片用薄片夹压紧在载物台上后，从侧面看用粗调螺丝将镜头下降到最低位置，从目镜观察，慢慢提升镜筒，直到视域中观察到图像后，用细调螺丝将物像调节到最清楚为止。A·在视域内选一小点置于十字丝中心B·转动物台180度，注意观察小点的位置和轨迹C·拧校正螺旋，使小点内移到中心距离的二分之一D·手移薄片，使小点回中心。再旋物台，若小点还有偏移，重复上述操作3.校正偏光镜：下偏光镜校正：找一块黑云母，置于视域中心旋转物台，使解理缝为左右方向旋动下偏光镜使其颜色最深，此时的下偏光镜为PP方向取下薄片，推入上偏光镜，使视域全黑。则上下偏光镜正交。五、实验报告内容在磨制薄片时使用金刚砂，无论金刚砂多细，矿片表面总会磨划车国内沟痕（显微沟痕）。因此，矿片表面并不是绝对光滑的。磨制时从粗砂换细砂时注意清洗干净。为了某种需要，如观察长石的解理缝，薄片染色等，对某些薄片可以不加盖薄片。疏松岩石标本，在磨制薄片时，需先浸在加拿大树胶中煮过以后再切制成薄片。
