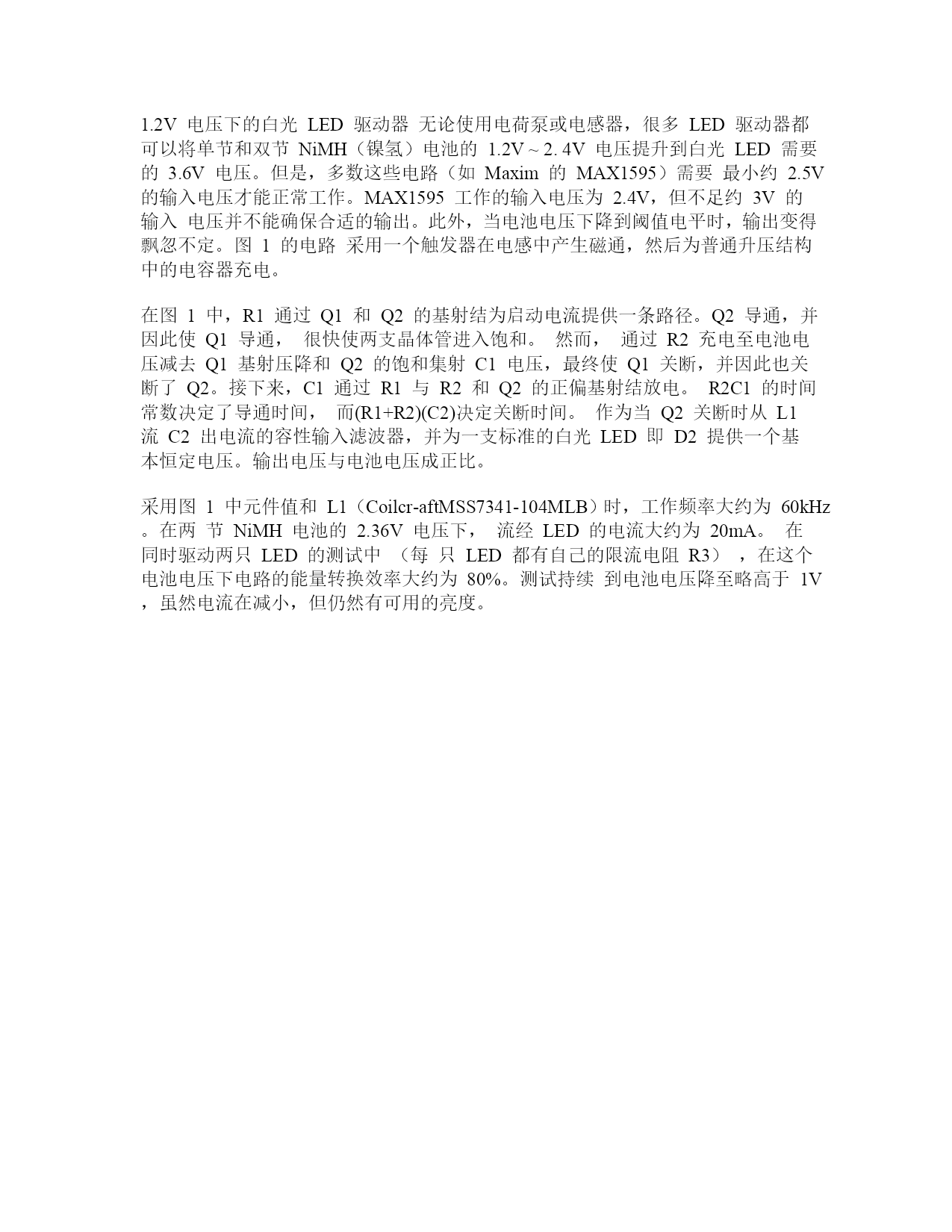

[建议]看看这个1.5V低成本LED驱动电路磁环选用T9*5*3/2K，也可用T10*6*5等，0.3mm漆包线双线并绕20T，用按图中同名端连接。TR1选8050或9014，D1选4937或107，PCB用一片废板自制。如图所示是一种稳压型直流升压电路。该电路可将一节1．5V的电池升压至9V，用来取代9V叠层电池使用。电路空载输人电流低于1．2mA，转换效率高达60％。该电路由振荡电路和稳压电路构成，其中VT1、VT2、C2组成振荡器，色码电感L为储能电感，VD2为整流二极管，C3为输出滤波电容，VT3、VD1、VD3及R2为稳定输出电压的稳压电路。输出电压约等于VD3的稳压值。如图所示是一种利用1.2V、500mAh的镍镉电池做电源的逆变电源电路，输出直流电压为9V，可供数字式万用表使用。图7－72中变压器T利用15mm的磁环穿绕而成。（元器件参数图中均已标注，S为数字万用表的电源开关。）1.2V电压下的白光LED驱动器无论使用电荷泵或电感器，很多LED驱动器都可以将单节和双节NiMH（镍氢）电池的1.2V~2.4V电压提升到白光LED需要的3.6V电压。但是，多数这些电路（如Maxim的MAX1595）需要最小约2.5V的输入电压才能正常工作。MAX1595工作的输入电压为2.4V，但不足约3V的输入电压并不能确保合适的输出。此外，当电池电压下降到阈值电平时，输出变得飘忽不定。图1的电路采用一个触发器在电感中产生磁通，然后为普通升压结构中的电容器充电。在图1中，R1通过Q1和Q2的基射结为启动电流提供一条路径。Q2导通，并因此使Q1导通，很快使两支晶体管进入饱和。然而，通过R2充电至电池电压减去Q1基射压降和Q2的饱和集射C1电压，最终使Q1关断，并因此也关断了Q2。接下来，C1通过R1与R2和Q2的正偏基射结放电。R2C1的时间常数决定了导通时间，而(R1+R2)(C2)决定关断时间。作为当Q2关断时从L1流C2出电流的容性输入滤波器，并为一支标准的白光LED即D2提供一个基本恒定电压。输出电压与电池电压成正比。采用图1中元件值和L1（Coilcr-aftMSS7341-104MLB）时，工作频率大约为60kHz。在两节NiMH电池的2.36V电压下，流经LED的电流大约为20mA。在同时驱动两只LED的测试中（每只LED都有自己的限流电阻R3），在这个电池电压下电路的能量转换效率大约为80%。测试持续到电池电压降至略高于1V，虽然电流在减小，但仍然有可用的亮度。
