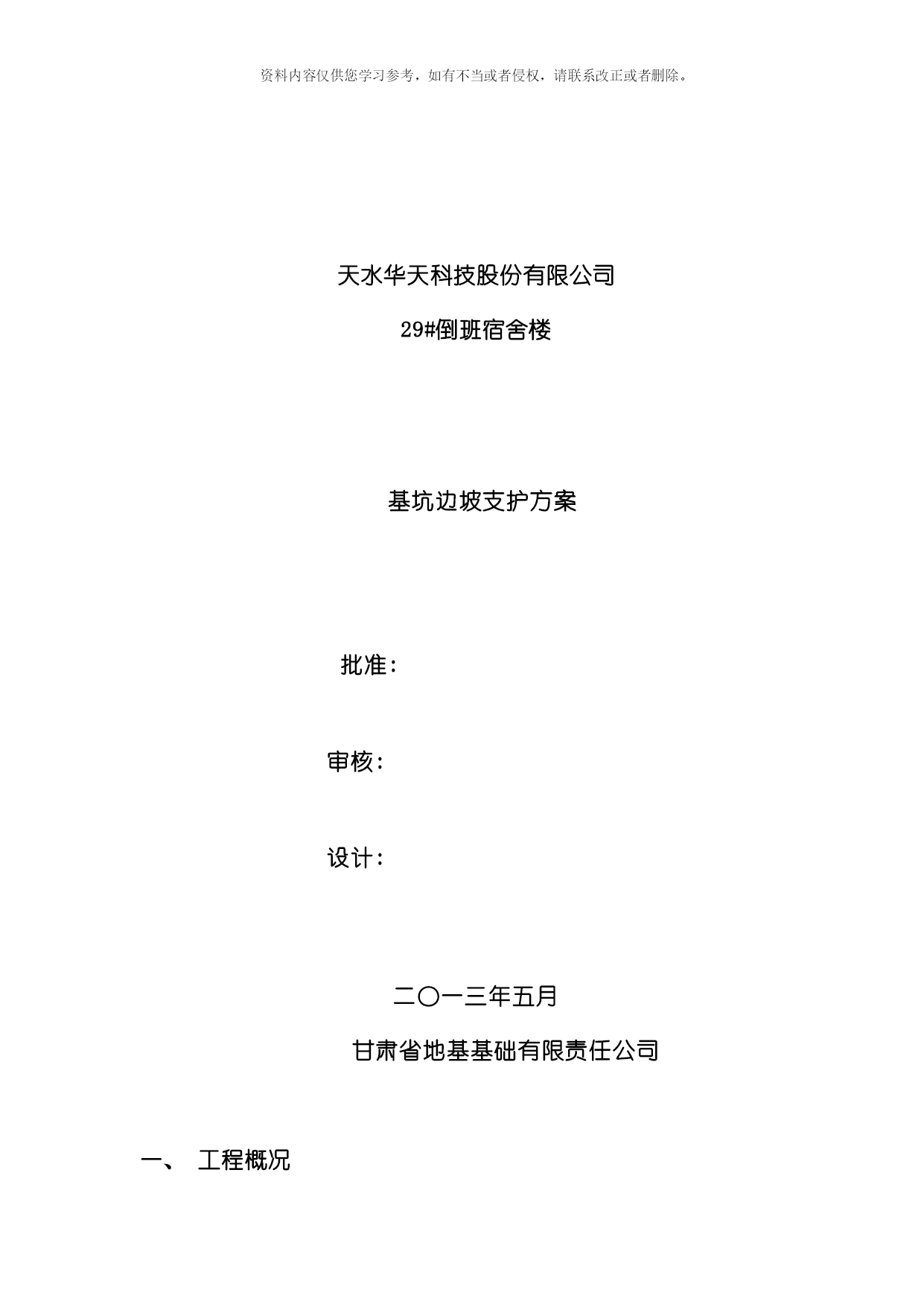

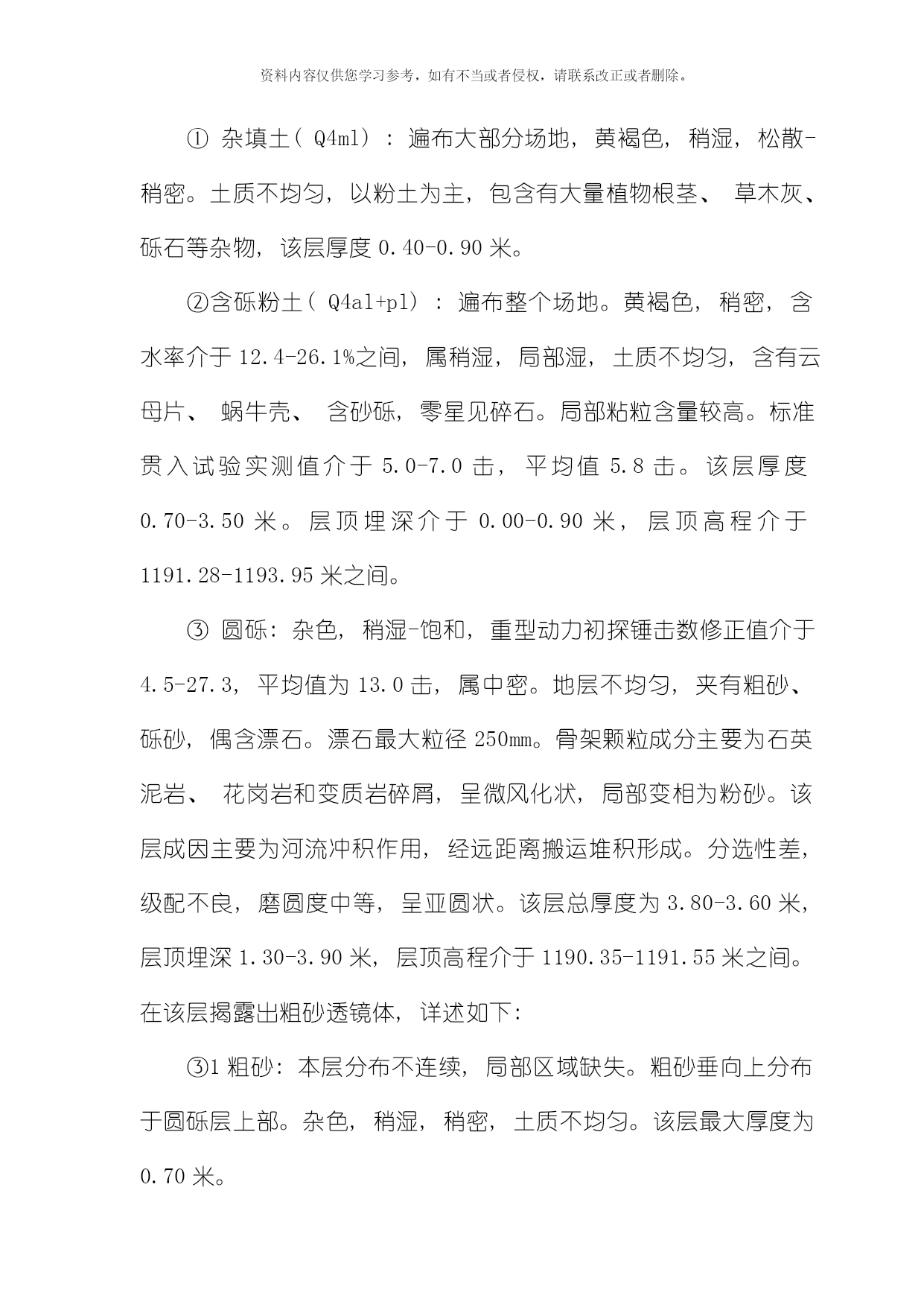

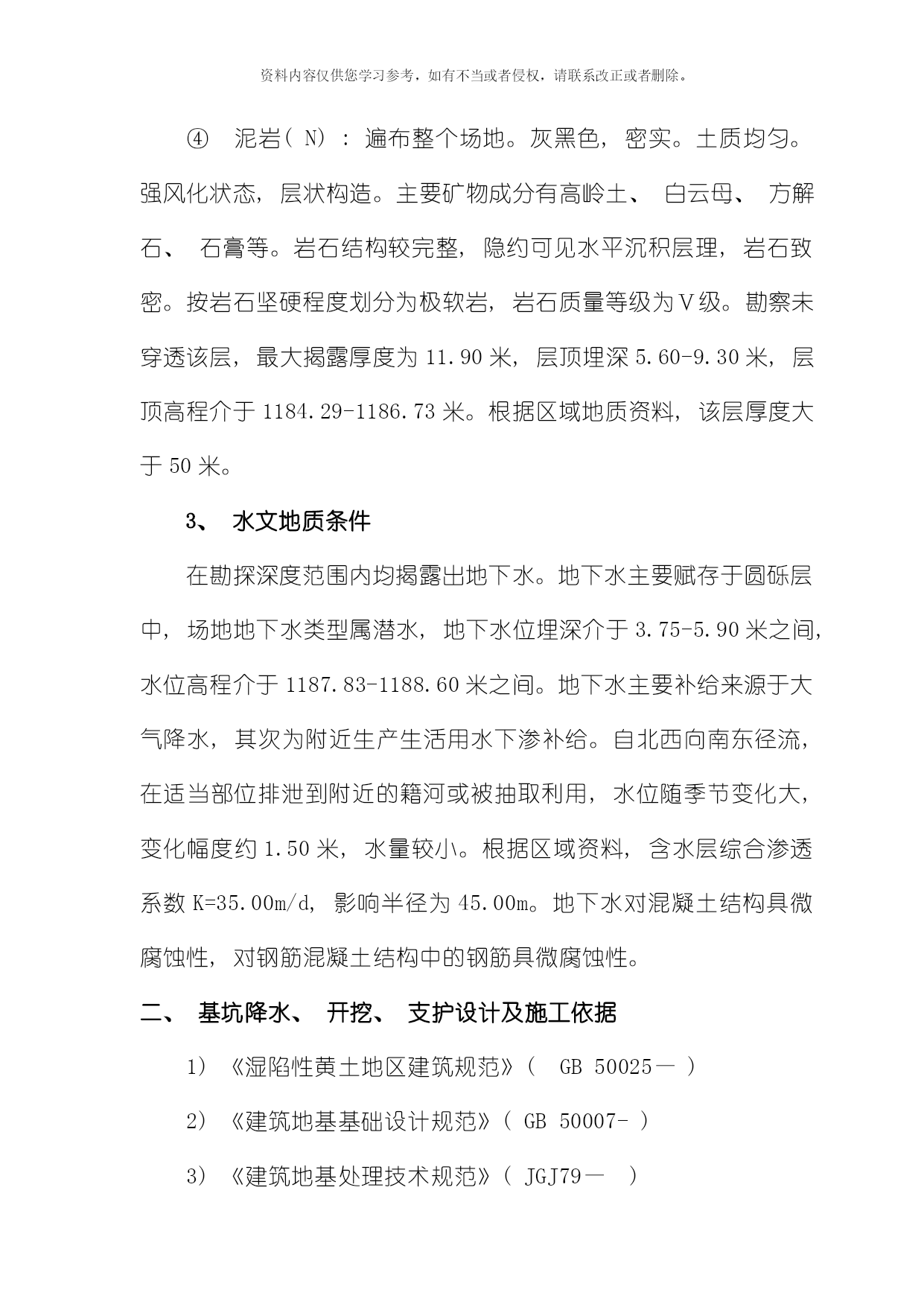

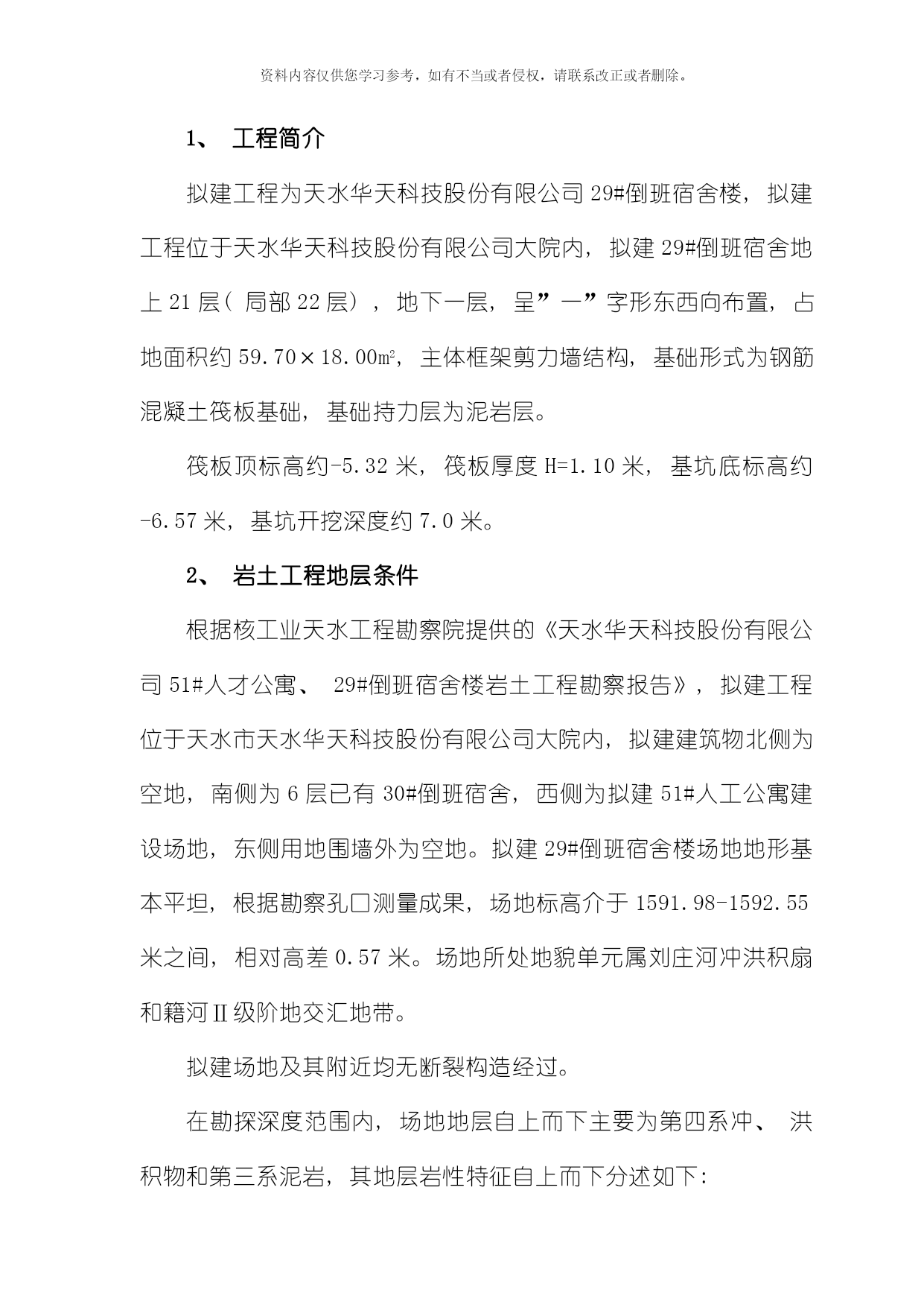

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。天天水华天科技股份有限公司29#倒班宿舍楼、基坑边坡支护方案方批准:审核:设计:二○一三年五月甘肃省地基基础有限责任公司一、工程概况1、工程简介拟建工程为天水华天科技股份有限公司29#倒班宿舍楼,拟建工程位于天水华天科技股份有限公司大院内,拟建29#倒班宿舍地上21层(局部22层),地下一层,呈”一”字形东西向布置,占地面积约59.70×18.00m2,主体框架剪力墙结构,基础形式为钢筋混凝土筏板基础,基础持力层为泥岩层。筏板顶标高约-5.32米,筏板厚度H=1.10米,基坑底标高约-6.57米,基坑开挖深度约7.0米。2、岩土工程地层条件根据核工业天水工程勘察院提供的《天水华天科技股份有限公司51#人才公寓、29#倒班宿舍楼岩土工程勘察报告》,拟建工程位于天水市天水华天科技股份有限公司大院内,拟建建筑物北侧为空地,南侧为6层已有30#倒班宿舍,西侧为拟建51#人工公寓建设场地,东侧用地围墙外为空地。拟建29#倒班宿舍楼场地地形基本平坦,根据勘察孔口测量成果,场地标高介于1591.98-1592.55米之间,相对高差0.57米。场地所处地貌单元属刘庄河冲洪积扇和籍河Ⅱ级阶地交汇地带。拟建场地及其附近均无断裂构造经过。在勘探深度范围内,场地地层自上而下主要为第四系冲、洪积物和第三系泥岩,其地层岩性特征自上而下分述如下:①杂填土(Q4ml):遍布大部分场地,黄褐色,稍湿,松散-稍密。土质不均匀,以粉土为主,包含有大量植物根茎、草木灰、砾石等杂物,该层厚度0.40-0.90米。②含砾粉土(Q4al+pl):遍布整个场地。黄褐色,稍密,含水率介于12.4-26.1%之间,属稍湿,局部湿,土质不均匀,含有云母片、蜗牛壳、含砂砾,零星见碎石。局部粘粒含量较高。标准贯入试验实测值介于5.0-7.0击,平均值5.8击。该层厚度0.70-3.50米。层顶埋深介于0.00-0.90米,层顶高程介于1191.28-1193.95米之间。③圆砾:杂色,稍湿-饱和,重型动力初探锤击数修正值介于4.5-27.3,平均值为13.0击,属中密。地层不均匀,夹有粗砂、砾砂,偶含漂石。漂石最大粒径250mm。骨架颗粒成分主要为石英泥岩、花岗岩和变质岩碎屑,呈微风化状,局部变相为粉砂。该层成因主要为河流冲积作用,经远距离搬运堆积形成。分选性差,级配不良,磨圆度中等,呈亚圆状。该层总厚度为3.80-3.60米,层顶埋深1.30-3.90米,层顶高程介于1190.35-1191.55米之间。在该层揭露出粗砂透镜体,详述如下:③1粗砂:本层分布不连续,局部区域缺失。粗砂垂向上分布于圆砾层上部。杂色,稍湿,稍密,土质不均匀。该层最大厚度为0.70米。④泥岩(N):遍布整个场地。灰黑色,密实。土质均匀。强风化状态,层状构造。主要矿物成分有高岭土、白云母、方解石、石膏等。岩石结构较完整,隐约可见水平沉积层理,岩石致密。按岩石坚硬程度划分为极软岩,岩石质量等级为Ⅴ级。勘察未穿透该层,最大揭露厚度为11.90米,层顶埋深5.60-9.30米,层顶高程介于1184.29-1186.73米。根据区域地质资料,该层厚度大于50米。3、水文地质条件在勘探深度范围内均揭露出地下水。地下水主要赋存于圆砾层中,场地地下水类型属潜水,地下水位埋深介于3.75-5.90米之间,水位高程介于1187.83-1188.60米之间。地下水主要补给来源于大气降水,其次为附近生产生活用水下渗补给。自北西向南东径流,在适当部位排泄到附近的籍河或被抽取利用,水位随季节变化大,变化幅度约1.50米,水量较小。根据区域资料,含水层综合渗透系数K=35.00m/d,影响半径为45.00m。地下水对混凝土结构具微腐蚀性,对钢筋混凝土结构中的钢筋具微腐蚀性。二、基坑降水、开挖、支护设计及施工依据1)《湿陷性黄土地区建筑规范》(GB50025—)2)《建筑地基基础设计规范》(GB50007-)3)《建筑地基处理技术规范》(JGJ79—)4)《建筑地基基础工程施工质量验收规范》(GB50202-)5)《建筑基坑支护技术规程》(JGJ120-)6)《建筑基坑工程技术规程》(DB62/25—3001—)(甘肃省地方标准)7)《基坑土钉支护技术规程》(CECS96:97)8)《复合土钉墙基坑支护技术规程》(GB50739-)9)《工程测量规范》(GB50026-)10)《建筑基坑工程监测技术规范》(GB50497-)11)《建筑与市政降水工程技术规范》JGJ/111-9812)本工程岩土工程勘察报告13)本工程基础设计图纸14)现场实际调查资料三、基坑支护设计方案1、基坑护
