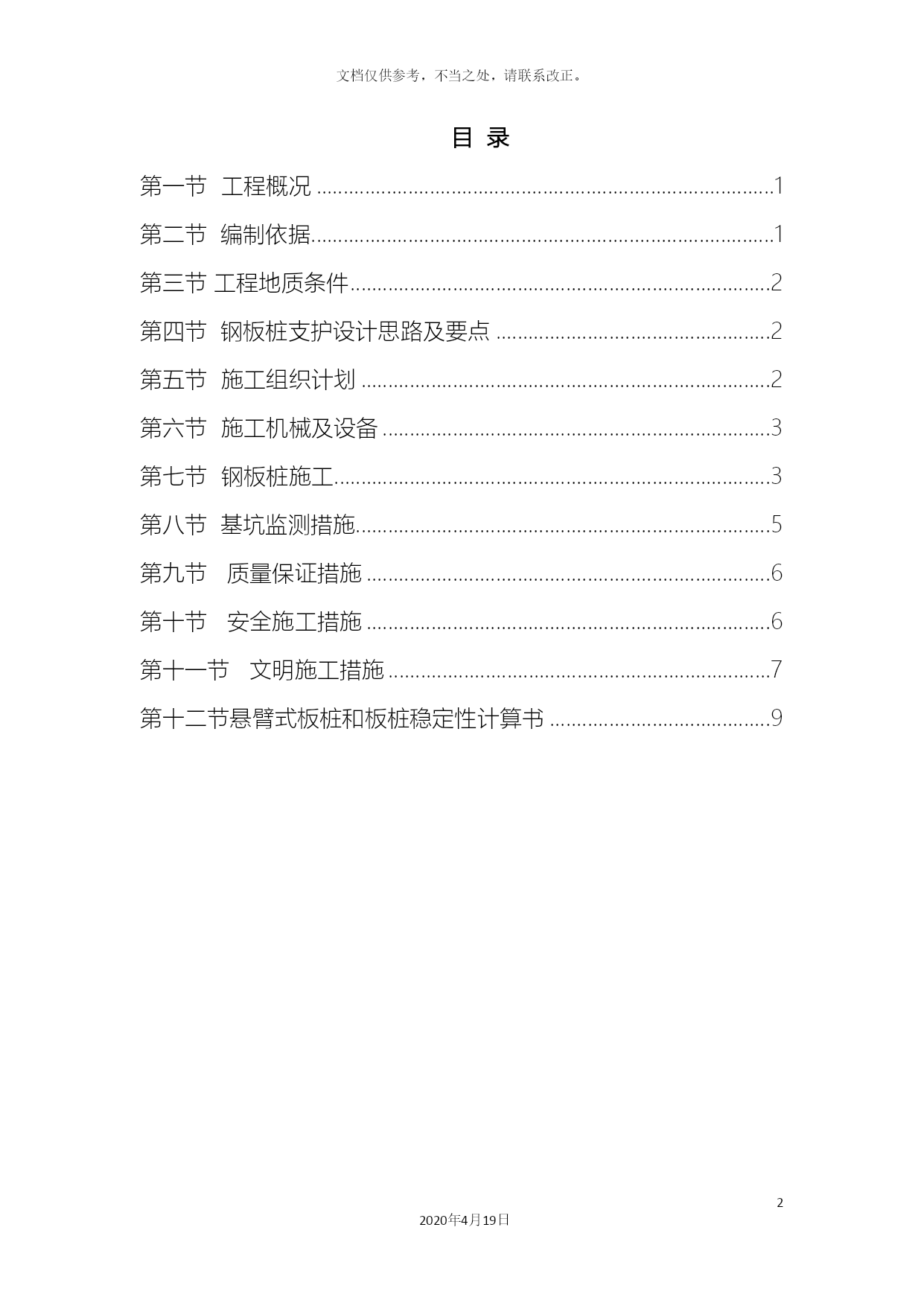

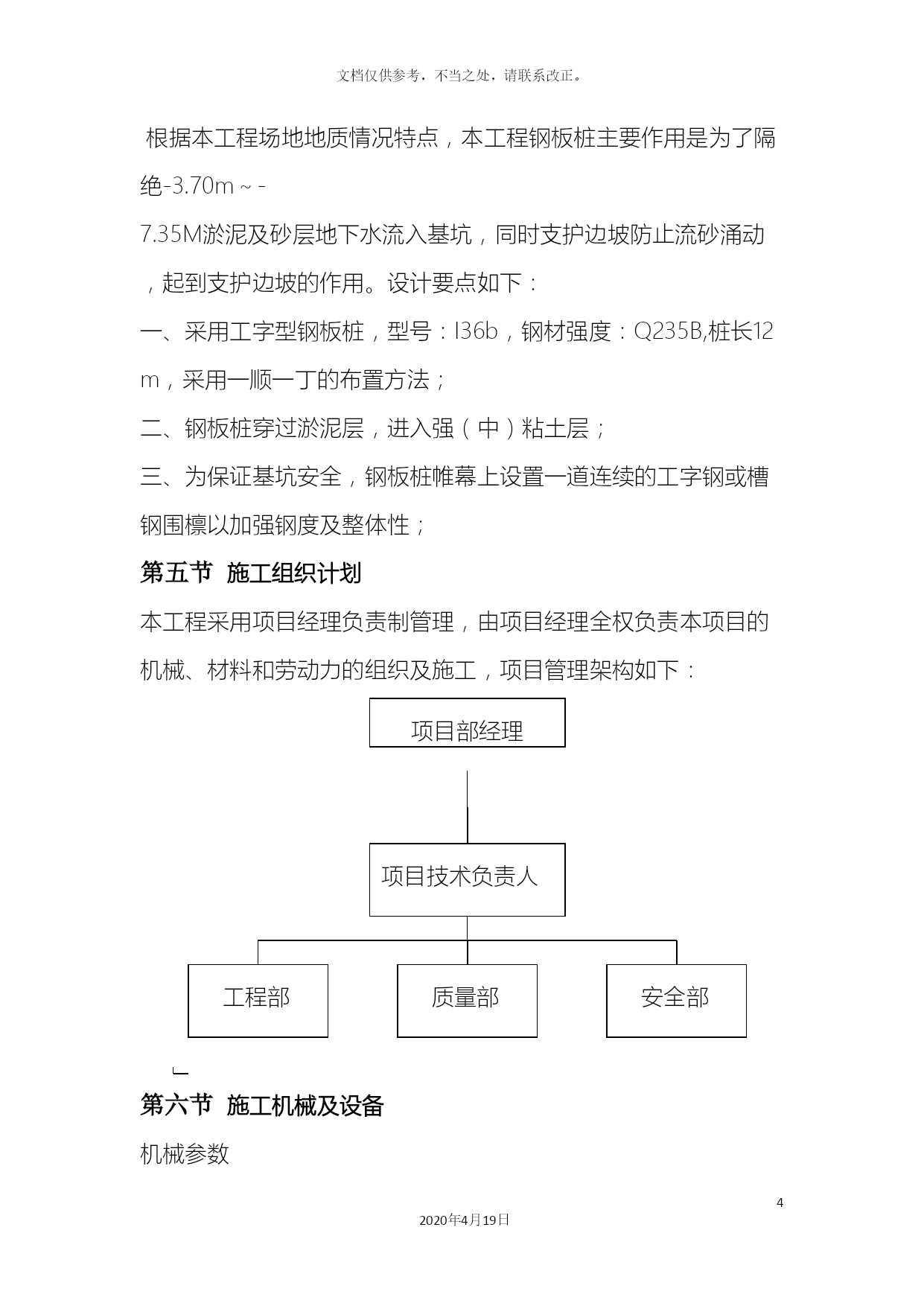

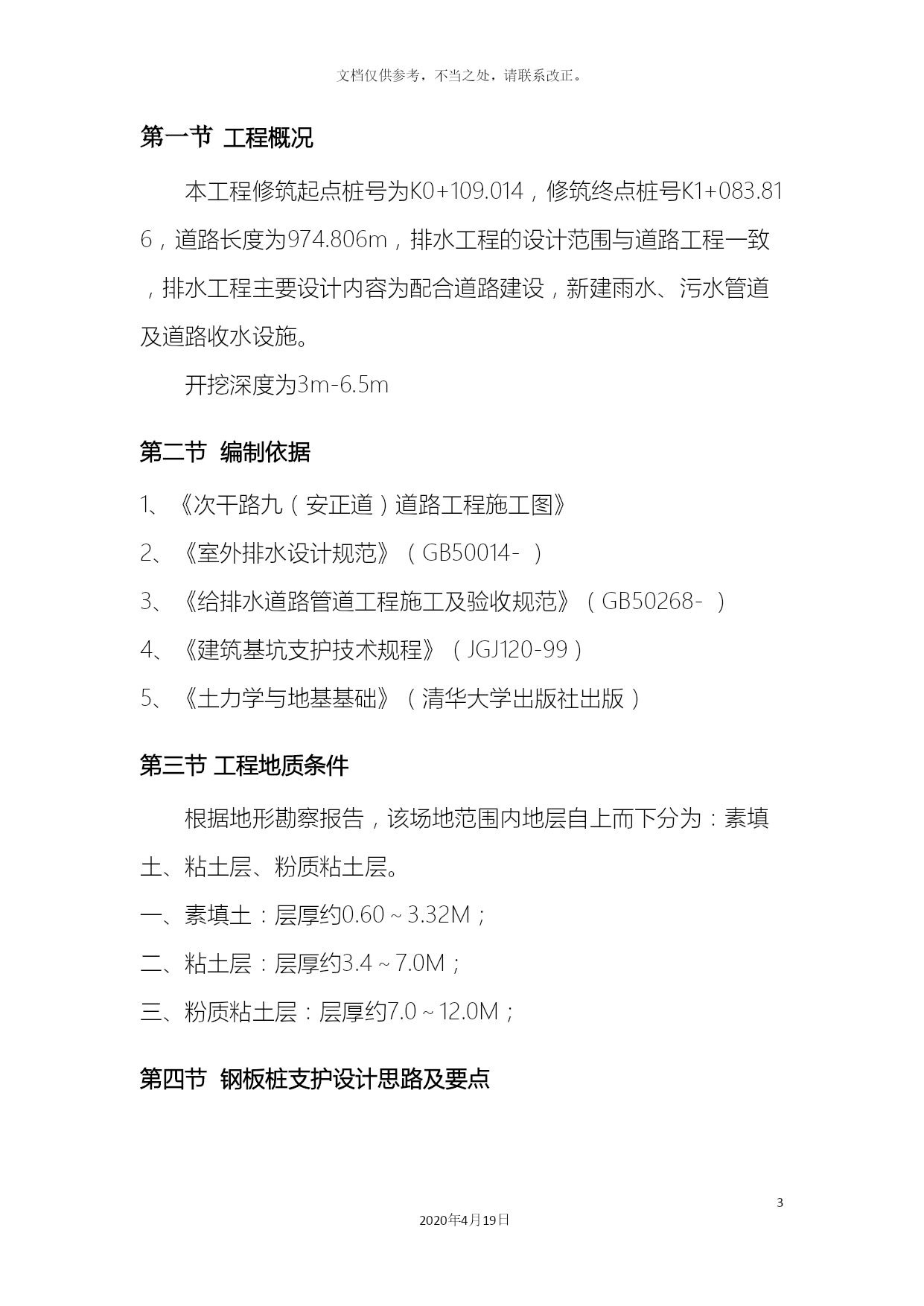

PAGE\*MERGEFORMAT222020年4月19日基坑钢板桩支护方案模板文档仅供参考，不当之处，请联系改正。目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc"第一节工程概况PAGEREF_Toc\h1HYPERLINK\l"_Toc"第二节编制依据PAGEREF_Toc\h1HYPERLINK\l"_Toc"第三节工程地质条件PAGEREF_Toc\h2HYPERLINK\l"_Toc"第四节钢板桩支护设计思路及要点PAGEREF_Toc\h2HYPERLINK\l"_Toc"第五节施工组织计划PAGEREF_Toc\h2HYPERLINK\l"_Toc"第六节施工机械及设备PAGEREF_Toc\h3HYPERLINK\l"_Toc"第七节钢板桩施工PAGEREF_Toc\h3HYPERLINK\l"_Toc"第八节基坑监测措施PAGEREF_Toc\h5HYPERLINK\l"_Toc"第九节质量保证措施PAGEREF_Toc\h6HYPERLINK\l"_Toc"第十节安全施工措施PAGEREF_Toc\h6HYPERLINK\l"_Toc"第十一节文明施工措施PAGEREF_Toc\h7HYPERLINK\l"_Toc"第十二节悬臂式板桩和板桩稳定性计算书PAGEREF_Toc\h9工程概况本工程修筑起点桩号为K0+109.014，修筑终点桩号K1+083.816，道路长度为974.806m，排水工程的设计范围与道路工程一致，排水工程主要设计内容为配合道路建设，新建雨水、污水管道及道路收水设施。开挖深度为3m-6.5m第二节编制依据1、《次干路九（安正道）道路工程施工图》2、《室外排水设计规范》（GB50014-）3、《给排水道路管道工程施工及验收规范》（GB50268-）4、《建筑基坑支护技术规程》（JGJ120-99）5、《土力学与地基基础》（清华大学出版社出版）第三节工程地质条件根据地形勘察报告，该场地范围内地层自上而下分为：素填土、粘土层、粉质粘土层。一、素填土：层厚约0.60～3.32M；二、粘土层：层厚约3.4～7.0M；三、粉质粘土层：层厚约7.0～12.0M；第四节钢板桩支护设计思路及要点根据本工程场地地质情况特点，本工程钢板桩主要作用是为了隔绝-3.70m～-7.35M淤泥及砂层地下水流入基坑，同时支护边坡防止流砂涌动，起到支护边坡的作用。设计要点如下：一、采用工字型钢板桩，型号：I36b，钢材强度：Q235B,桩长12m，采用一顺一丁的布置方法；二、钢板桩穿过淤泥层，进入强（中）粘土层；三、为保证基坑安全，钢板桩帷幕上设置一道连续的工字钢或槽钢围檩以加强钢度及整体性；施工组织计划本工程采用项目经理负责制管理，由项目经理全权负责本项目的机械、材料和劳动力的组织及施工，项目管理架构如下：项目部经理项目技术负责人安全部质量部工程部施工机械及设备机械参数机械名称型号数量生产能力使用部位液压振动锤MIL-1台安装于挖掘机上打钢板桩履带式单斗挖掘机W-10011台1M3吊液压振动锤液压打桩机住友3502台202KW用于打拨钢板桩履带式单斗挖掘机W-10011台1M3挖槽、配合桩机作业及修路气割机1套切割钢板桩经纬仪J21台测量放线水准仪S3-d1台抄平、沉降观测钢板桩施工一、材料选择。采用工字型钢板桩，型号：I36b型。二、钢板桩检验。由于本工程为钢板桩用于基坑的临时支护和止水，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。三、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。钢板桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便，并按型号、规格、长度施工部位分别堆放，堆放的高度不宜超过2M。四、施工工艺流程基线确定--定桩位--钢板桩施打—加固--土建施工--拔桩五、操做方法⑴、基线确定：测量人员在基坑边定出
