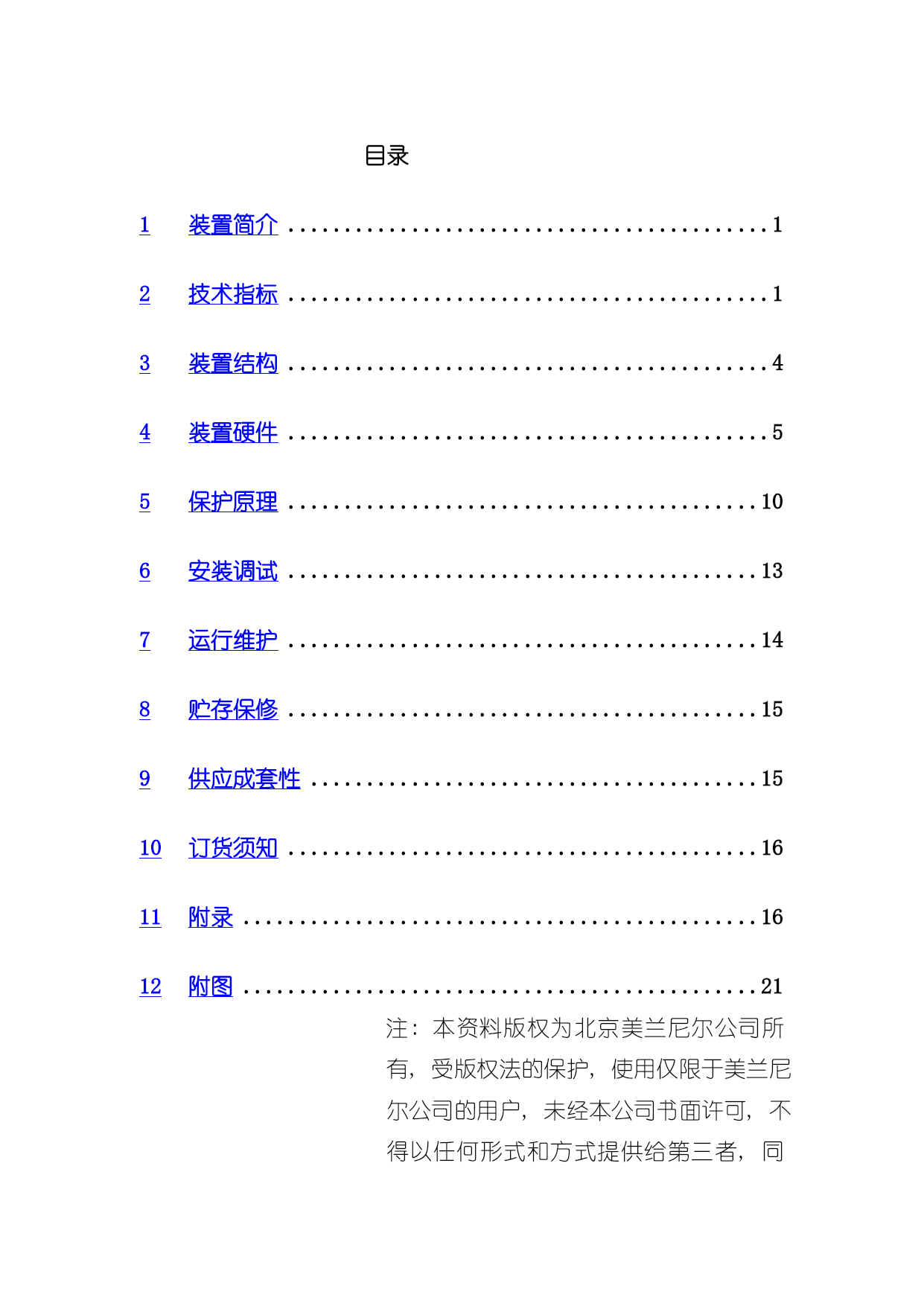

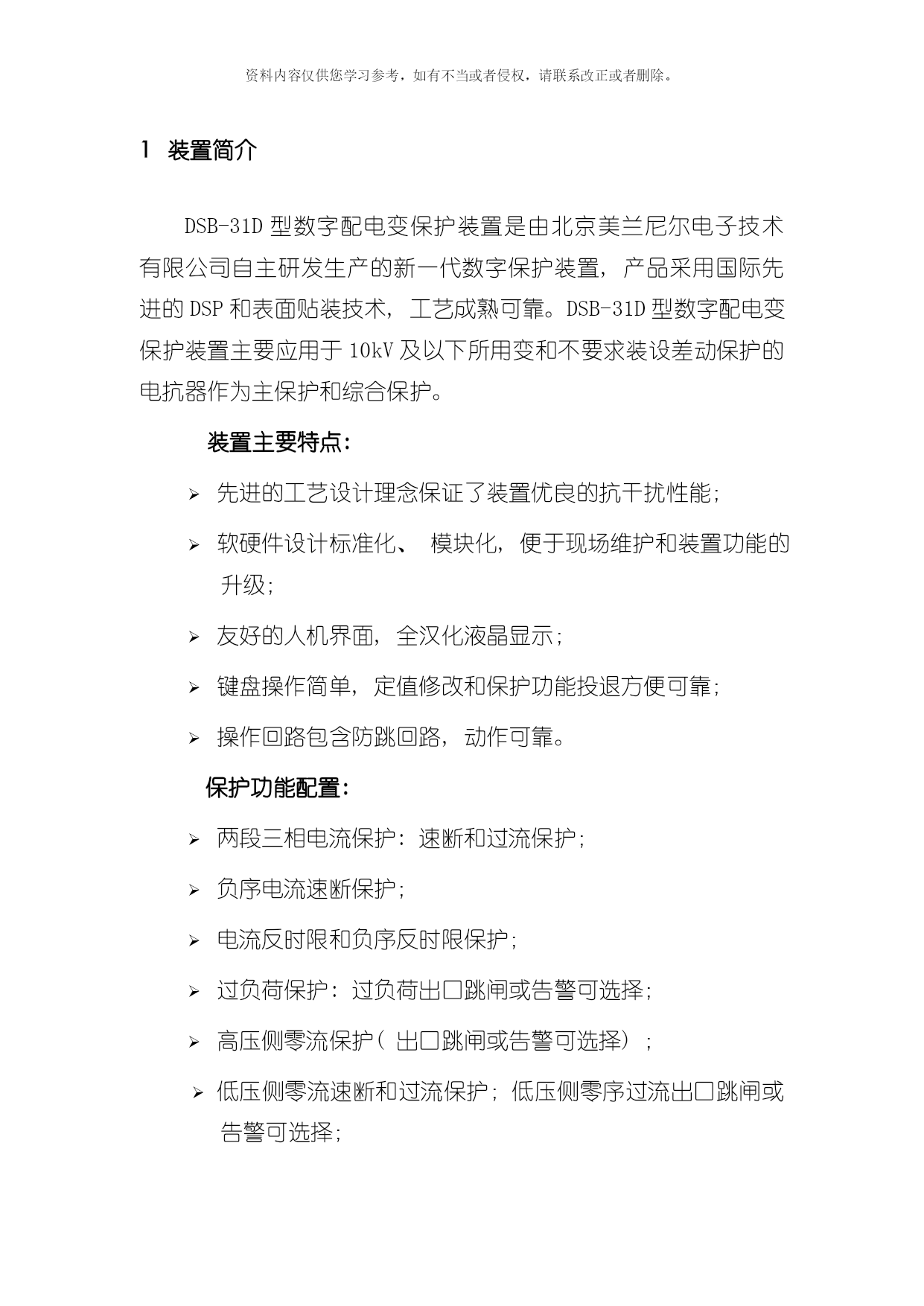

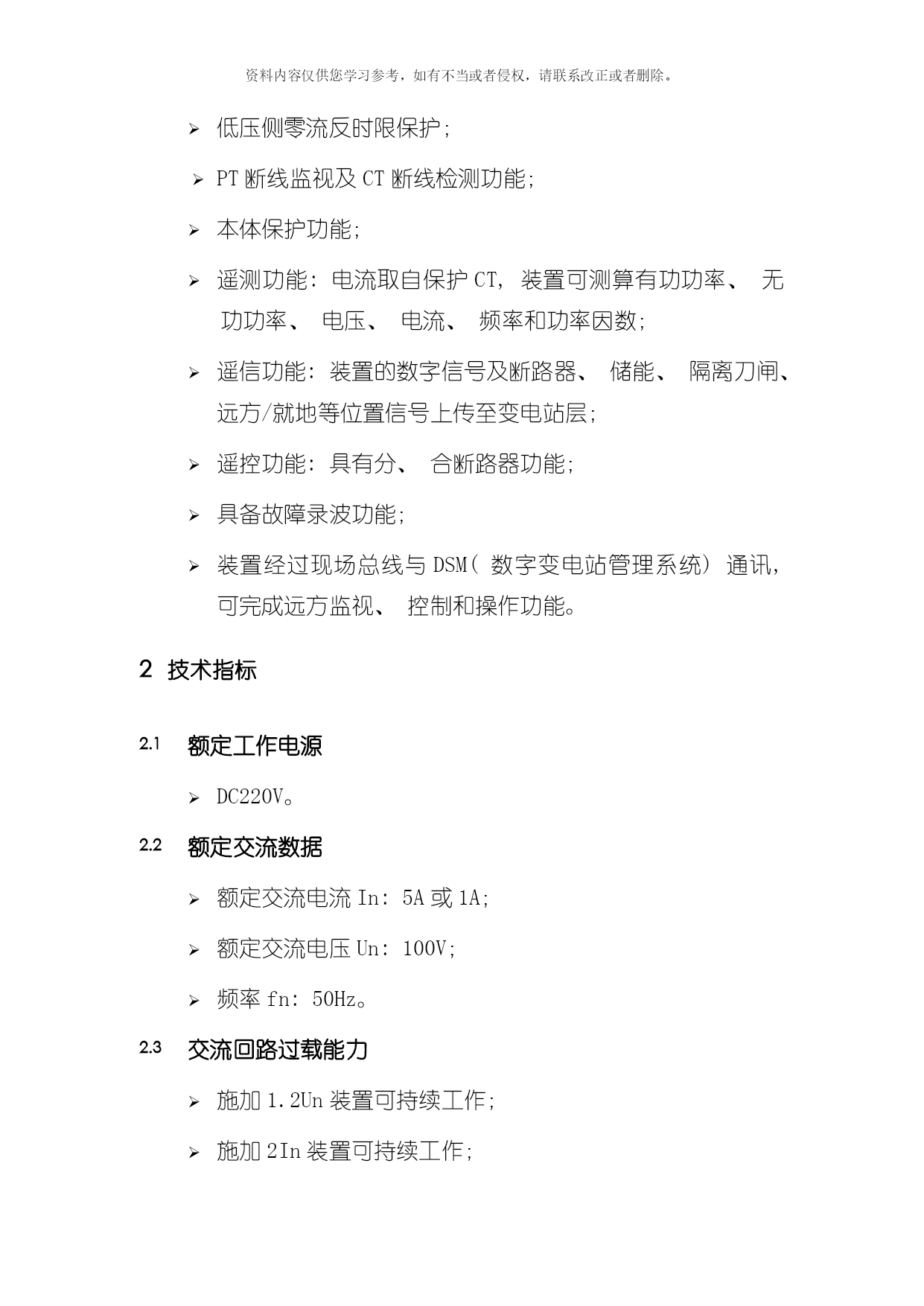

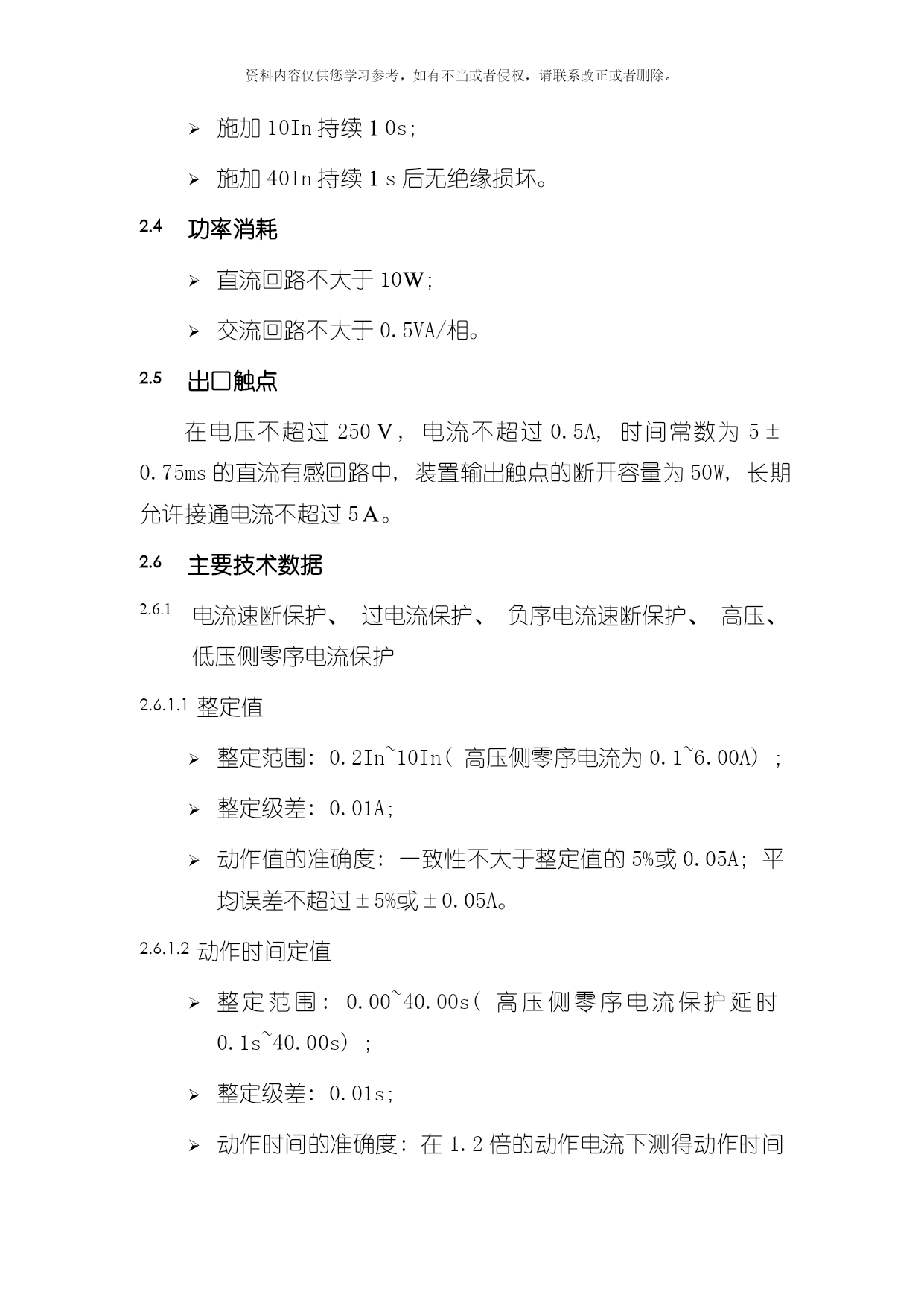

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。DSB-31D使用说明书目录1装置简介12技术指标13装置结构44装置硬件55保护原理106安装调试137运行维护148贮存保修159供应成套性1510订货须知1611附录1612附图21注:本资料版权为北京美兰尼尔公司所有,受版权法的保护,使用仅限于美兰尼尔公司的用户,未经本公司书面许可,不得以任何形式和方式提供给第三者,同时本公司保留对资料的修改和解释权。装置简介DSB-31D型数字配电变保护装置是由北京美兰尼尔电子技术有限公司自主研发生产的新一代数字保护装置,产品采用国际先进的DSP和表面贴装技术,工艺成熟可靠。DSB-31D型数字配电变保护装置主要应用于10kV及以下所用变和不要求装设差动保护的电抗器作为主保护和综合保护。装置主要特点:先进的工艺设计理念保证了装置优良的抗干扰性能;软硬件设计标准化、模块化,便于现场维护和装置功能的升级;友好的人机界面,全汉化液晶显示;键盘操作简单,定值修改和保护功能投退方便可靠;操作回路包含防跳回路,动作可靠。保护功能配置:两段三相电流保护:速断和过流保护;负序电流速断保护;电流反时限和负序反时限保护;过负荷保护:过负荷出口跳闸或告警可选择;高压侧零流保护(出口跳闸或告警可选择);低压侧零流速断和过流保护;低压侧零序过流出口跳闸或告警可选择;低压侧零流反时限保护;PT断线监视及CT断线检测功能;本体保护功能;遥测功能:电流取自保护CT,装置可测算有功功率、无功功率、电压、电流、频率和功率因数;遥信功能:装置的数字信号及断路器、储能、隔离刀闸、远方/就地等位置信号上传至变电站层;遥控功能:具有分、合断路器功能;具备故障录波功能;装置经过现场总线与DSM(数字变电站管理系统)通讯,可完成远方监视、控制和操作功能。技术指标额定工作电源DC220V。额定交流数据额定交流电流In:5A或1A;额定交流电压Un:100V;频率fn:50Hz。交流回路过载能力施加1.2Un装置可持续工作;施加2In装置可持续工作;施加10In持续１0s;施加40In持续１s后无绝缘损坏。功率消耗直流回路不大于10Ｗ;交流回路不大于0.5VA/相。出口触点在电压不超过250Ｖ,电流不超过0.5A,时间常数为5±0.75ms的直流有感回路中,装置输出触点的断开容量为50W,长期允许接通电流不超过5Ａ。主要技术数据电流速断保护、过电流保护、负序电流速断保护、高压、低压侧零序电流保护整定值整定范围:0.2In~10In(高压侧零序电流为0.1~6.00A);整定级差:0.01A;动作值的准确度:一致性不大于整定值的5%或0.05A;平均误差不超过±5%或±0.05A。动作时间定值整定范围:0.00~40.00s(高压侧零序电流保护延时0.1s~40.00s);整定级差:0.01s;动作时间的准确度:在1.2倍的动作电流下测得动作时间平均误差不超过±1%或±35ms(高低压侧零序电流保护为±40ms)。电流反时限保护、负序电流反时限保护、低压侧零流反时限保护整定值整定范围:0.2In~2In;整定级差:0.01A;动作值的准确度:一致性不大于整定值的5%,平均误差不超过±5%。动作时间定值电流反时限时间常数、负序电流反时限时间常数及零流反时限时间常数整定范围:0.05~40.00s;整定级差:0.01s;动作时间的准确度:在1.2倍的动作电流下测得动作时间与计算时间平均误差不超过±5%或±50ms。过负荷保护整定值整定范围:0.2In~2In;整定级差:0.01A;动作值的准确度:一致性不大于整定值的5%,平均误差不超过±5%。动作时间定值整定范围:0.1s~999.9s;整定级差:0.1s;动作值的准确度:在1.2倍的动作电流下测得动作时间平均误差不超过±1%或±0.2s。本体保护二路跳闸和二路告警信号的本体保护;二路跳闸延时整定范围:0.00~40.00s,整定级差为0.01s,动作时间平均误差不超过±1%或±50ms。遥信分辨率不大于2ms。绝缘性能绝缘电阻装置所有电路与外壳之间绝缘电阻在标准实验条件下,不小于100MΩ。介质强度装置所有电路与外壳的介质强度能耐受交流50Hz,电压2KV(有效值),历时1min试验,而无绝缘击穿或闪络现象。当复查介质强度时,试验电压值为规定值的75%。冲击电压装置的导电部分对外露的非导电金属部分及外壳之间,在规定的试验大气条件下,能耐受幅值为5KV的标准雷电波短时冲击检验。抗干扰
