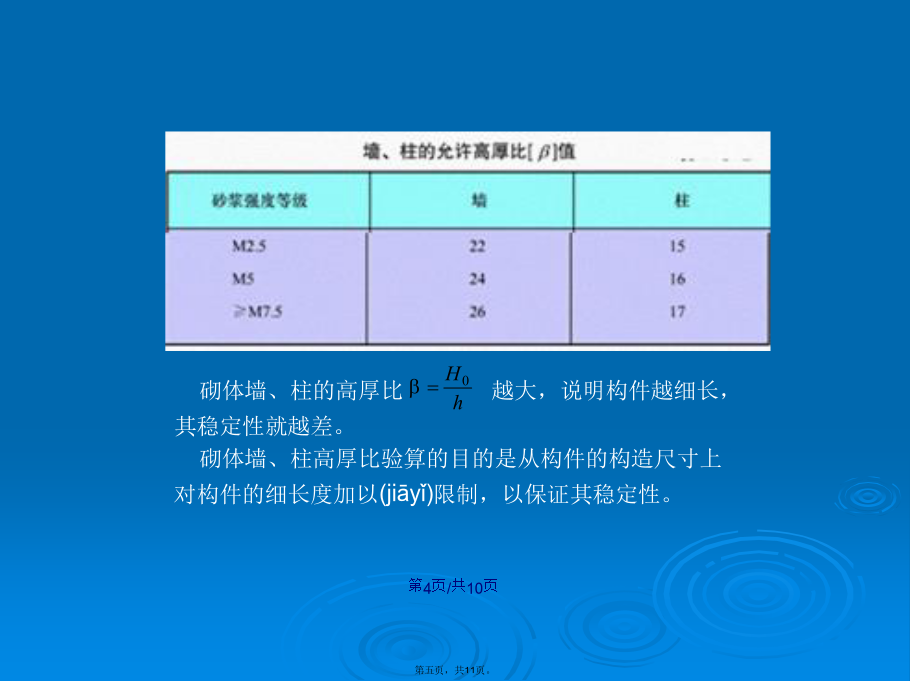

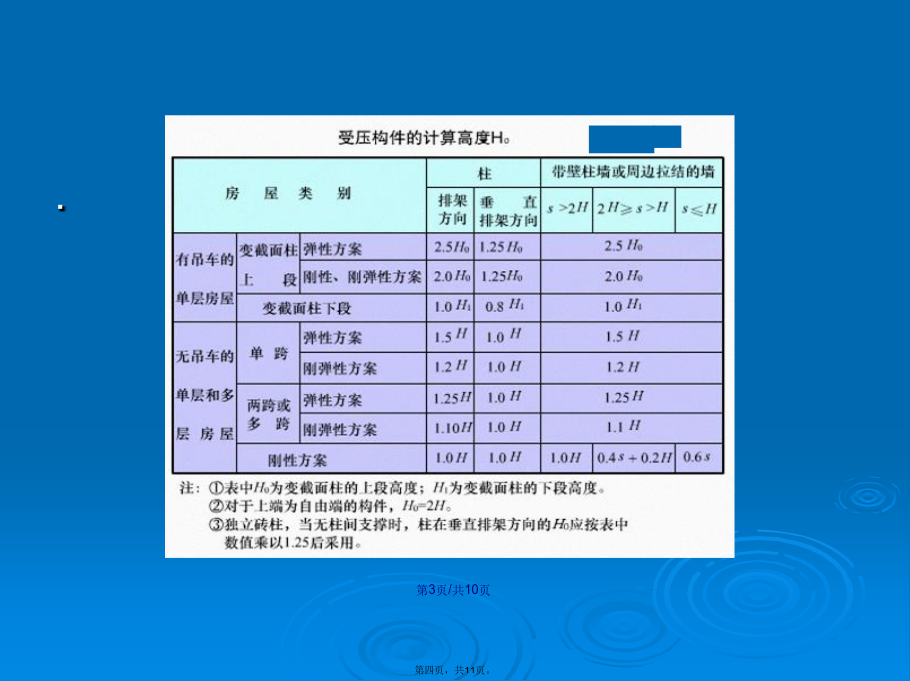

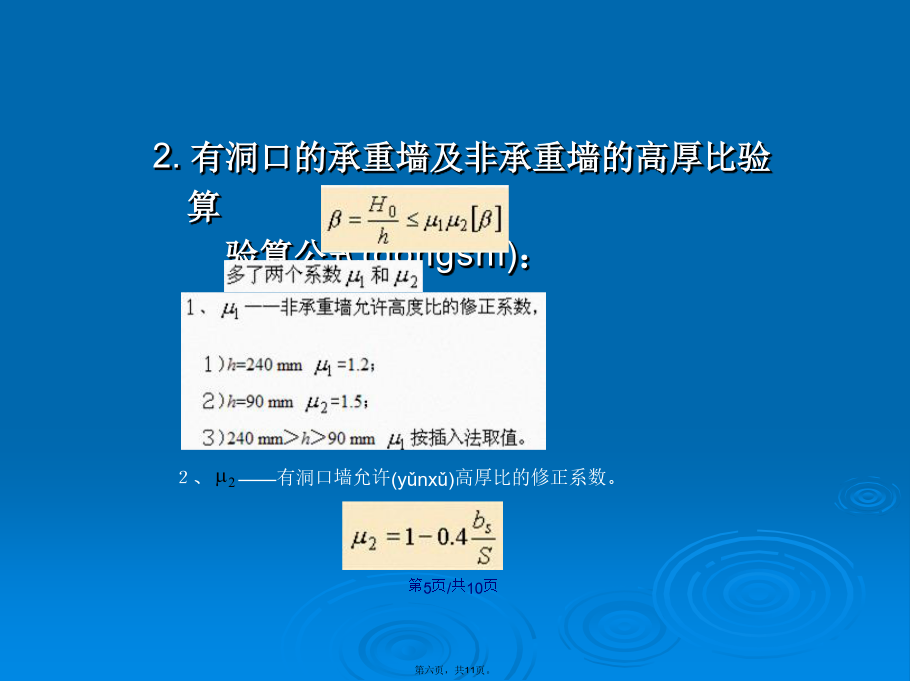

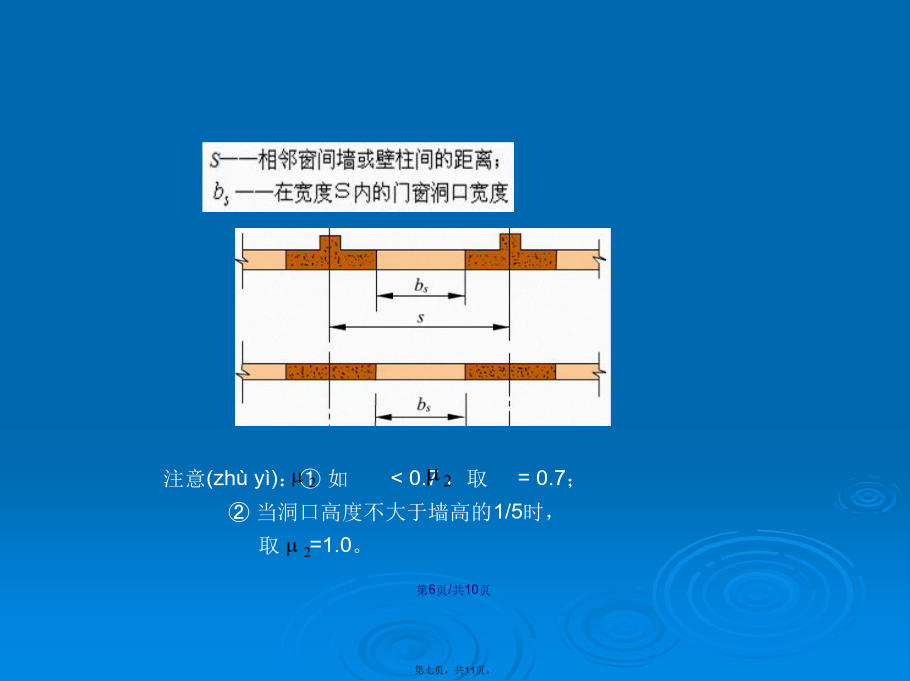

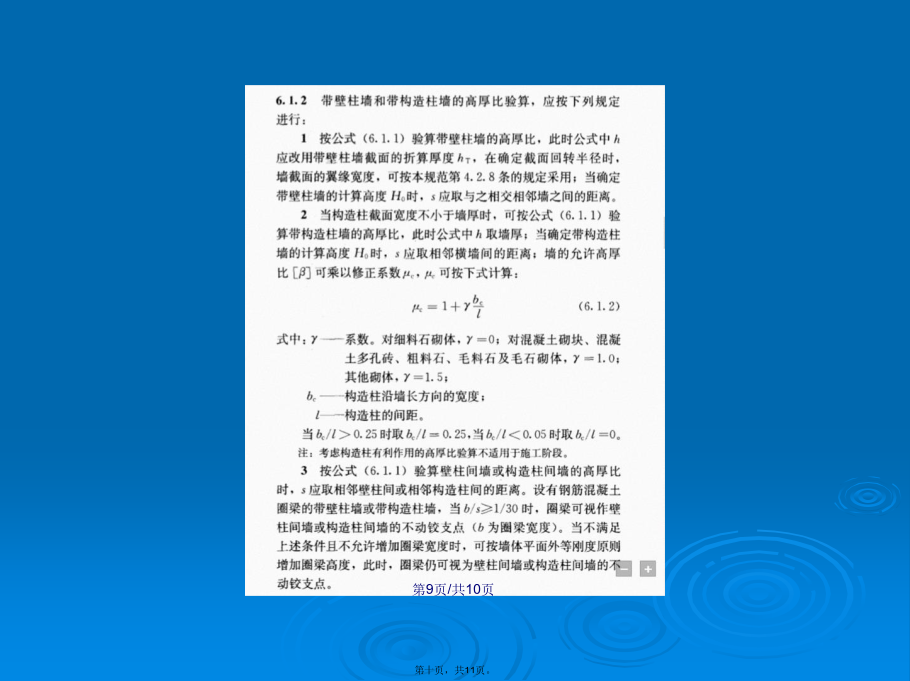

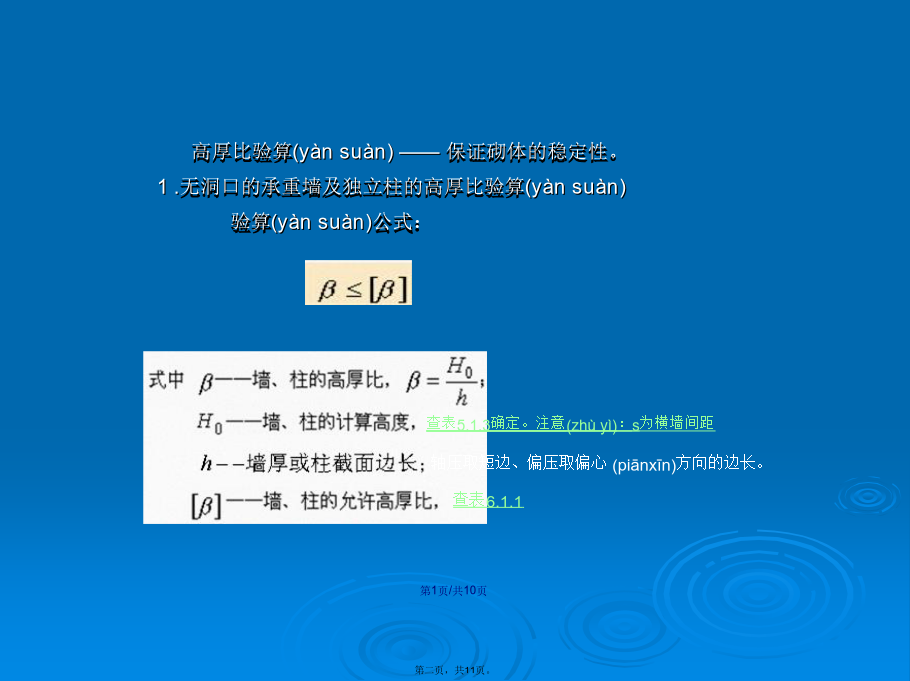

砌体(qìtǐ)墙柱的高厚比验算高厚比验算(yànsuàn)——保证砌体的稳定性。1.无洞口的承重墙及独立柱的高厚比验算(yànsuàn)验算(yànsuàn)公式:.2.有洞口的承重墙及非承重墙的高厚比验算验算公式(gōngshì):与前式相比,3.带壁柱墙的高厚比验算——分两步进行(jìnxíng)1、带壁柱整片墙的高度比验算(T形截面)验算公式:注意:①T形截面翼缘宽度的取值单层房屋(fángwū):≤窗间墙宽度≤相邻壁柱间距b为壁柱宽度,H为墙高。②确定带壁柱墙的时,S取相邻横墙间距。感谢您的观看(guānkàn)!
