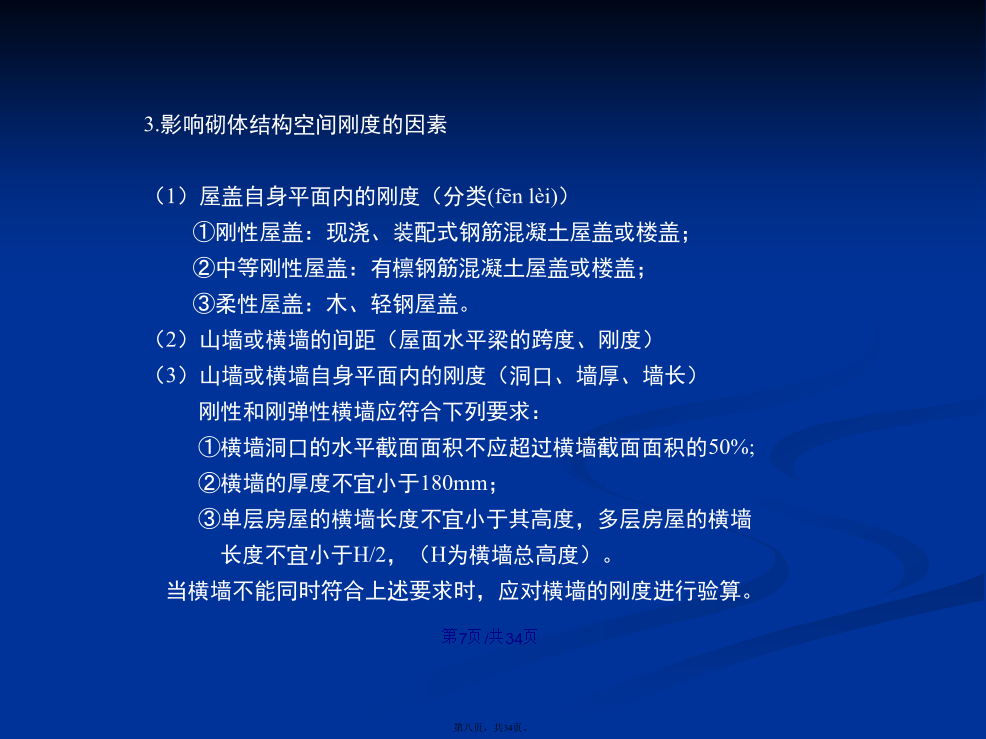

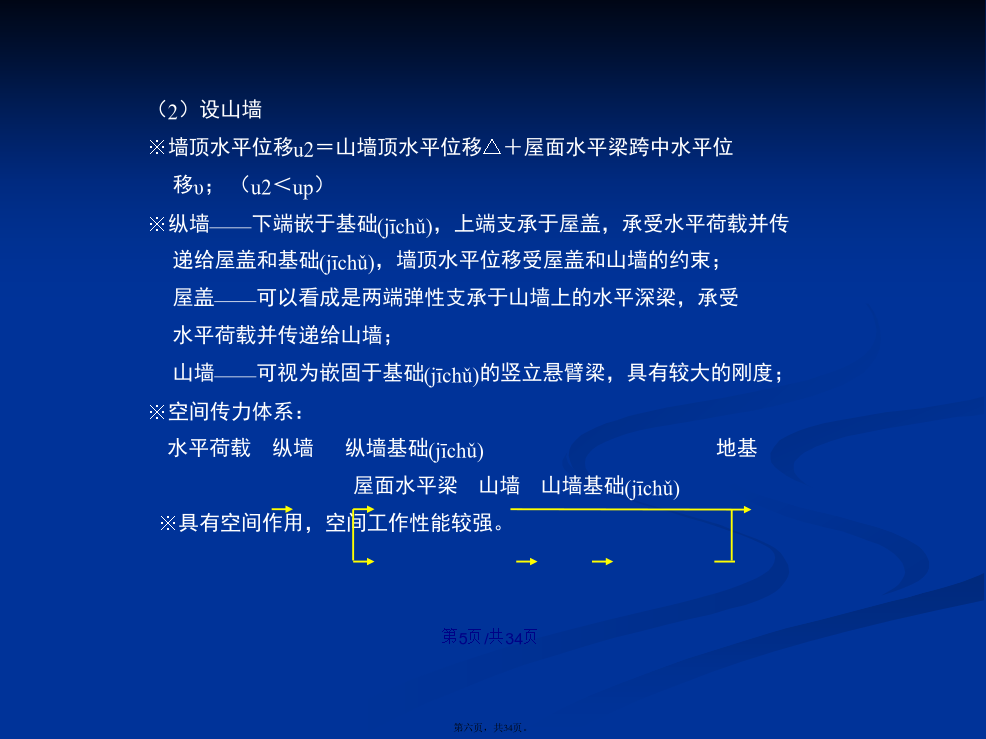

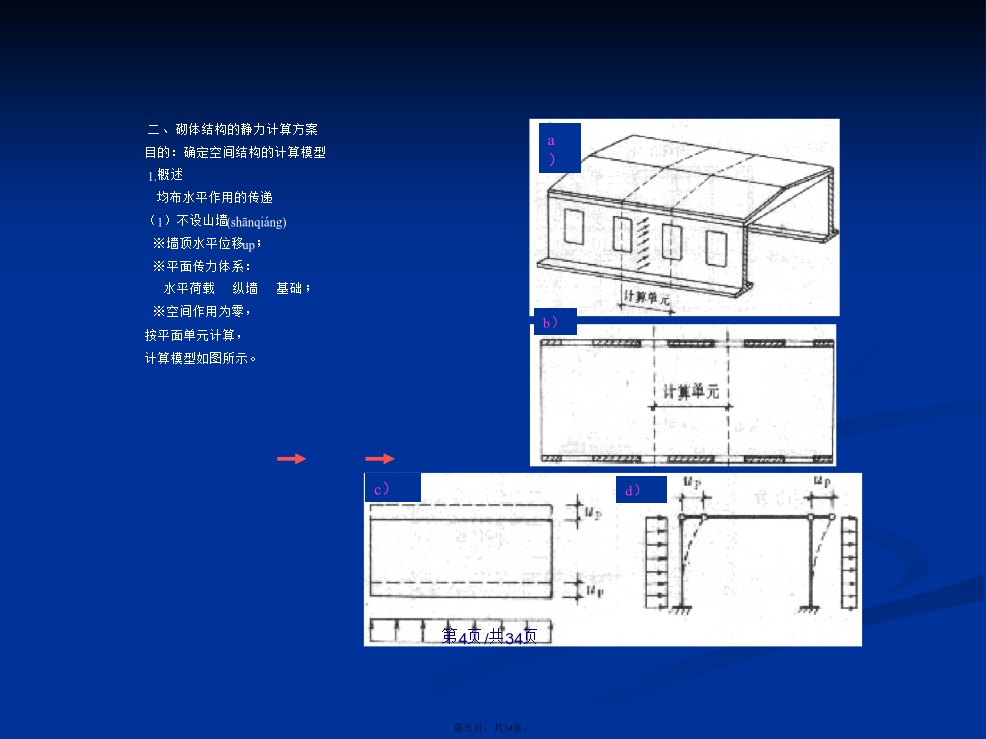

会计学二、砌体结构的静力计算方案目的：确定空间结构的计算模型1.概述均布水平作用的传递（1）不设山墙(shānqiáng)※墙顶水平位移up；※平面传力体系：水平荷载纵墙基础；※空间作用为零，按平面单元计算，计算模型如图所示。（2）设山墙※墙顶水平位移u2＝山墙顶水平位移△＋屋面水平梁跨中水平位移υ；（u2＜up）※纵墙——下端嵌于基础，上端支承于屋盖，承受水平荷载并传递给屋盖和基础，墙顶水平位移受屋盖和山墙的约束；屋盖——可以看成是两端弹性支承于山墙上的水平深梁，承受水平荷载并传递给山墙；山墙——可视为嵌固于基础的竖立悬臂梁，具有较大的刚度；※空间传力体系：水平荷载纵墙纵墙基础地基屋面水平梁山墙山墙基础※具有空间作用，空间工作性能较强。2.砌体结构的静力计算方案（1）弹性方案：空间刚度近似为零，仅用于单层；（2）刚性方案：空间刚度近似为无穷大，墙顶水平位移≈0；（3）刚弹性方案：空间刚度介于上述两者之间。注：非抗震设计时，静力计算方案的选择：①单层不限；②多层可采用刚性、刚弹性方案及上柔下刚结构方案(即底层刚性、上层刚弹性)。3.影响砌体结构空间刚度的因素（1）屋盖自身平面内的刚度（分类）①刚性屋盖：现浇、装配式钢筋混凝土屋盖或楼盖；②中等刚性屋盖：有檩钢筋混凝土屋盖或楼盖；③柔性屋盖：木、轻钢屋盖。（2）山墙或横墙的间距（屋面水平梁的跨度、刚度）（3）山墙或横墙自身平面内的刚度（洞口、墙厚、墙长）刚性和刚弹性横墙应符合下列要求：①横墙洞口的水平截面面积不应超过横墙截面面积的50%;②横墙的厚度不宜小于180mm；③单层房屋的横墙长度不宜小于其高度，多层房屋的横墙长度不宜小于H/2，（H为横墙总高度）。当横墙不能同时符合上述要求时，应对横墙的刚度进行验算。屋盖或楼盖的类别三、墙柱高厚比验算目的：①保证构件在荷载作用下的稳定，在满足强度(qiángdù)要求的同时具有足够的稳定性；②通过高厚比控制，使墙、柱有足够刚度，避免出现过大的侧向变形；③保证施工中安全。验算要求：β＝H0/h≤μ1μ2[β]1.影响墙柱允许高厚比[β]的因素（1）砂浆强度(qiángdù)等级：砂浆强度(qiángdù)等级越高，墙柱的[β]越大.（2）高厚比β=H0/hH0--受压构件的计算高度（查表4.2.2）P320H0与什么因素有关？表中构件高度H如何取值？h--对矩形截面，取偏心方向的边长(偏心受压时)；取较小边长(轴心受压时)。对T形截面(如壁柱)，h采用折算厚度hT(hT=3.5i)受压构件(gòujiàn)的计算高度H0（2）砌体类型（墙、柱）；（3）构件重要性：非承重墙[β]的修正系数μ1＞1.0，μ1根据墙的厚度按下列规定采用：①h=240mm;μ1=1.2；②h=90mm;μ1=1.5；③240mm>h>=90mm;μ1可按插入法取值；对于承重墙，μ1＝1.0。（4）砌体截面型式：墙体上门窗洞口削弱越多，墙体[β]越小；①有门窗洞口的墙[β]的修正系数μ2＝1－0.4bs/s，且μ2＜0.7时，取μ2＝0.7；(见图)s—相邻窗间墙或壁柱之间的距离；bs——s范围内的门窗洞口宽度）②无门窗洞口时μ2＝1.0。（5）横墙间距：横墙间距越大，墙柱的[β]越小；（6）静力计算方案：刚性方案，[β]相对大一些；弹性和刚弹性方案，[β]相对小一些。2.墙柱的计算高度H0H0＝表中系数×构件高度H构件高度H的确定：对于底层，构件下端取基础顶面；当基础埋置较深且有刚性地坪(dìpínɡ)时，可取室外地坪(dìpínɡ)下500mm处。3.墙柱高厚比验算（1）矩形墙柱的高厚比验算：β＝H0/h≤μ1μ2[β]（2）带壁柱墙的高厚比验算：作整片墙的高厚比验算和壁柱间墙高厚比验算①整片墙的高厚比验算（整体）：β＝H0/hT≤μ1μ2[β]式中：hT——带壁柱墙截面(T形截面)的折算厚度，＝3.5i，I、A为T形截面的惯性矩和截面面积；H0——按相邻横墙间距s确定。“砌规”中单层房屋带壁柱墙的计算宽度（考虑翼缘bf）：壁柱宽+2/3墙高(≯窗间墙宽度，≯壁柱间距离）②壁柱间墙的高厚比验算（局部）：β＝H0/h≤μ1μ2[β]式中：h——壁柱间墙厚（矩形截面）H0——按刚性方案，且按相邻壁柱间距s’确定。说明：对于有圈梁及构造柱时的高厚比验算，按“砌规”确定。（不做要求）例题9某砖混结构实验楼，楼屋盖现浇，五层，MU10砖和M
