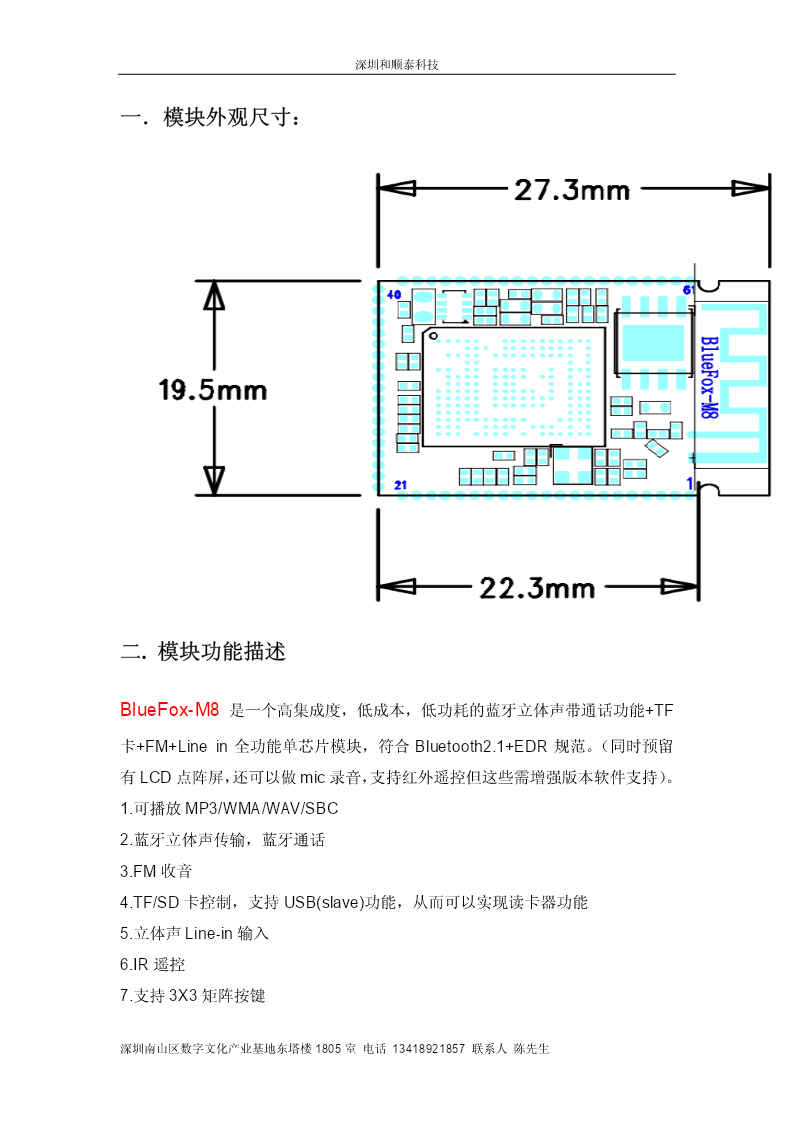

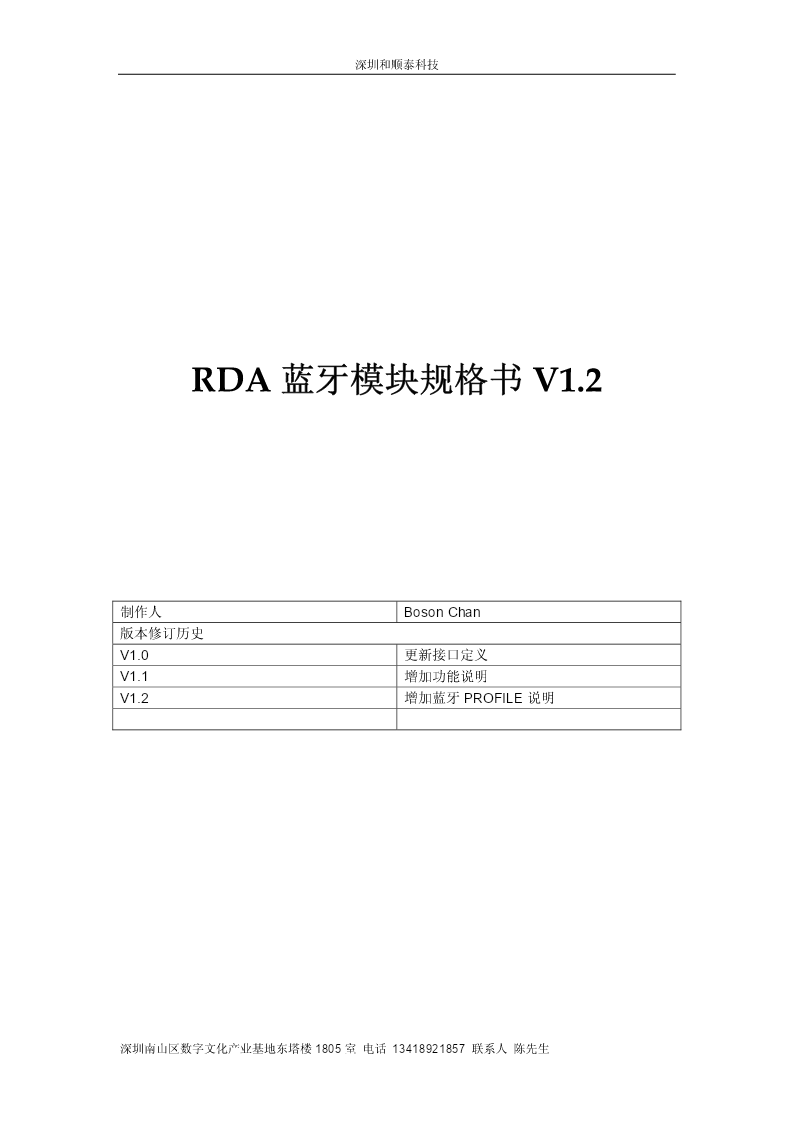

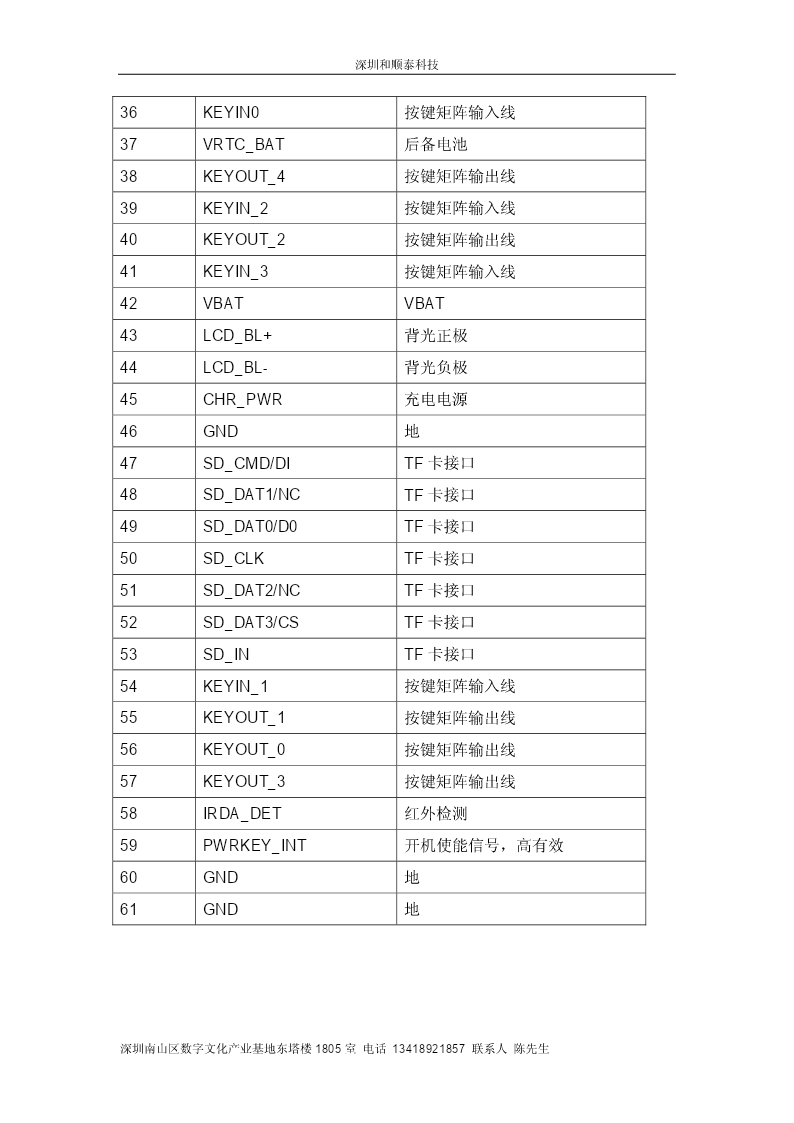

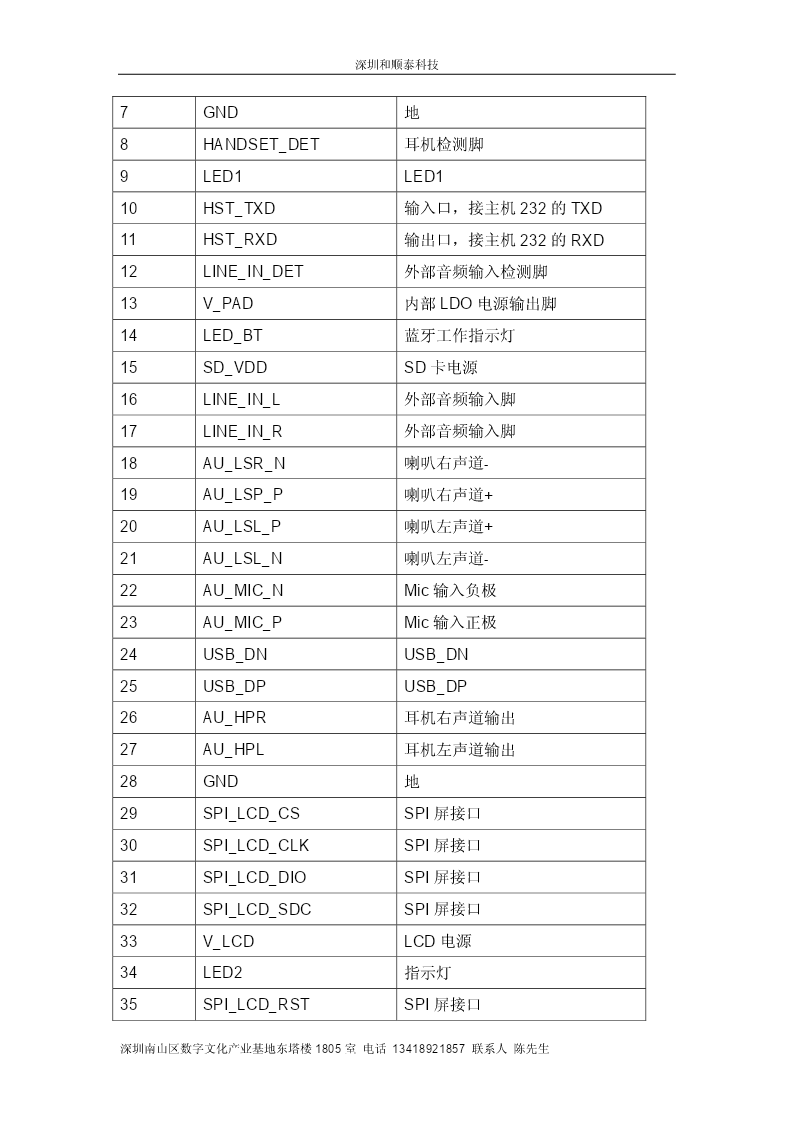

深圳和顺泰科技RDA蓝牙模块规格书V1.2制作人BosonChan版本修订历史V1.0更新接口定义V1.1增加功能说明V1.2增加蓝牙PROFILE说明深圳南山区数字文化产业基地东塔楼1805室电话13418921857联系人陈先生深圳和顺泰科技一．模块外观尺寸：二.模块功能描述BlueFox-M8是一个高集成度，低成本，低功耗的蓝牙立体声带通话功能+TF卡+FM+Linein全功能单芯片模块，符合Bluetooth2.1+EDR规范。（同时预留有LCD点阵屏，还可以做mic录音，支持红外遥控但这些需增强版本软件支持）。1.可播放MP3/WMA/WAV/SBC2.蓝牙立体声传输，蓝牙通话3.FM收音4.TF/SD卡控制，支持USB(slave)功能，从而可以实现读卡器功能5.立体声Line-in输入6.IR遥控7.支持3X3矩阵按键深圳南山区数字文化产业基地东塔楼1805室电话13418921857联系人陈先生深圳和顺泰科技8.两个可控LED、支持外部功放mute功能9.内部集成电源管理10、内部集成2x1W功放，支持双通道功放直接输出(建议用2x6欧喇叭，功率约为2x0.75W)11、带高速UART调试及升级接口12、带数字时间显示，关机不用重设。三．模块产品应用该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输，由于集成了FM与MMC卡的播放功能，使本产品具有有极高的性价比.1．蓝牙音箱单芯片解决方案，集成Linein、FM、IR、TF/SD卡及功放2．蓝牙立体声耳机3.蓝牙无线音频传输4．读卡器、蓝牙拔号器、蓝牙伴侣等产品四．模块产品规格蓝牙版本BluetoothV2.1+EDR调制方式PSK3Mbps,π/4-DQPSK和8DPSK支持HFP/HSP,OPP,A2DP/AVRCP,PBAPprofiles灵敏度(0.1%BER)-82dBm发射功率满足class2andclass3的发射功率要求,可以最大提供+7dbm的发射功率供电电压3.2V~4.2V耗电电流正常工作电流45mA，播放暂停时32mA信噪比70dB分离度50dB工作温度-20~+50℃深圳南山区数字文化产业基地东塔楼1805室电话13418921857联系人陈先生深圳和顺泰科技五．应用原理及说明1.打开拨动开关，在插有TF卡的情况下开机为播放模式，没有TF卡则进入收音模式。2.PLAY：长按为模式切换（TF-FM-BLUE），在插上LINE-IN线后会自动切换到LINE-IN模式但此时不能通过按键切换到其他模式；一旦进入到蓝牙模式系统会自动开启蓝牙配对；配对密码默认为：0000，默认设备名为：BlueFox-M8播放模式下短按为播放/暂停；蓝牙模式下短按为播放/暂停；通话模式下短按为接听/挂断；3.NEXT：播放模式下短按为下一曲，长按保持是快进；收音模式下短按为频率加，长按3秒开始前向半自动搜台；蓝牙模式下短按为下一曲；4.PREV：播放模式下短按为上一曲，长按保持是快退；收音模式下短按为频率减，长按3秒开始后向半自动搜台；5.VOL+：短按音量加1，长按保持则音量连续加；6.VOL-：短按音量减1，长按保持则音量连续减。管脚号名称功能说明1GND地2BT-ANT预留天线接口3GND地4I2C_SCLI2C_SCL,外接设备时建议10K上拉5I2C_SDA2C_SDA,外接设备时建议10K上拉6FM-ANTFM天线馈点深圳南山区数字文化产业基地东塔楼1805室电话13418921857联系人陈先生深圳和顺泰科技7GND地8HANDSET_DET耳机检测脚9LED1LED110HST_TXD输入口，接主机232的TXD11HST_RXD输出口，接主机232的RXD12LINE_IN_DET外部音频输入检测脚13V_PAD内部LDO电源输出脚14LED_BT蓝牙工作指示灯15SD_VDDSD卡电源16LINE_IN_L外部音频输入脚17LINE_IN_R外部音频输入脚18AU_LSR_N喇叭右声道-19AU_LSP_P喇叭右声道+20AU_LSL_P喇叭左声道+21AU_LSL_N喇叭左声道-22AU_MIC_NMic输入负极23AU_MIC_PMic输入正极24USB_DNUSB_DN25USB_DPUSB_DP26AU_HPR耳机右声道输出27AU_HPL耳机左声道输出28GND地29SPI_LC
