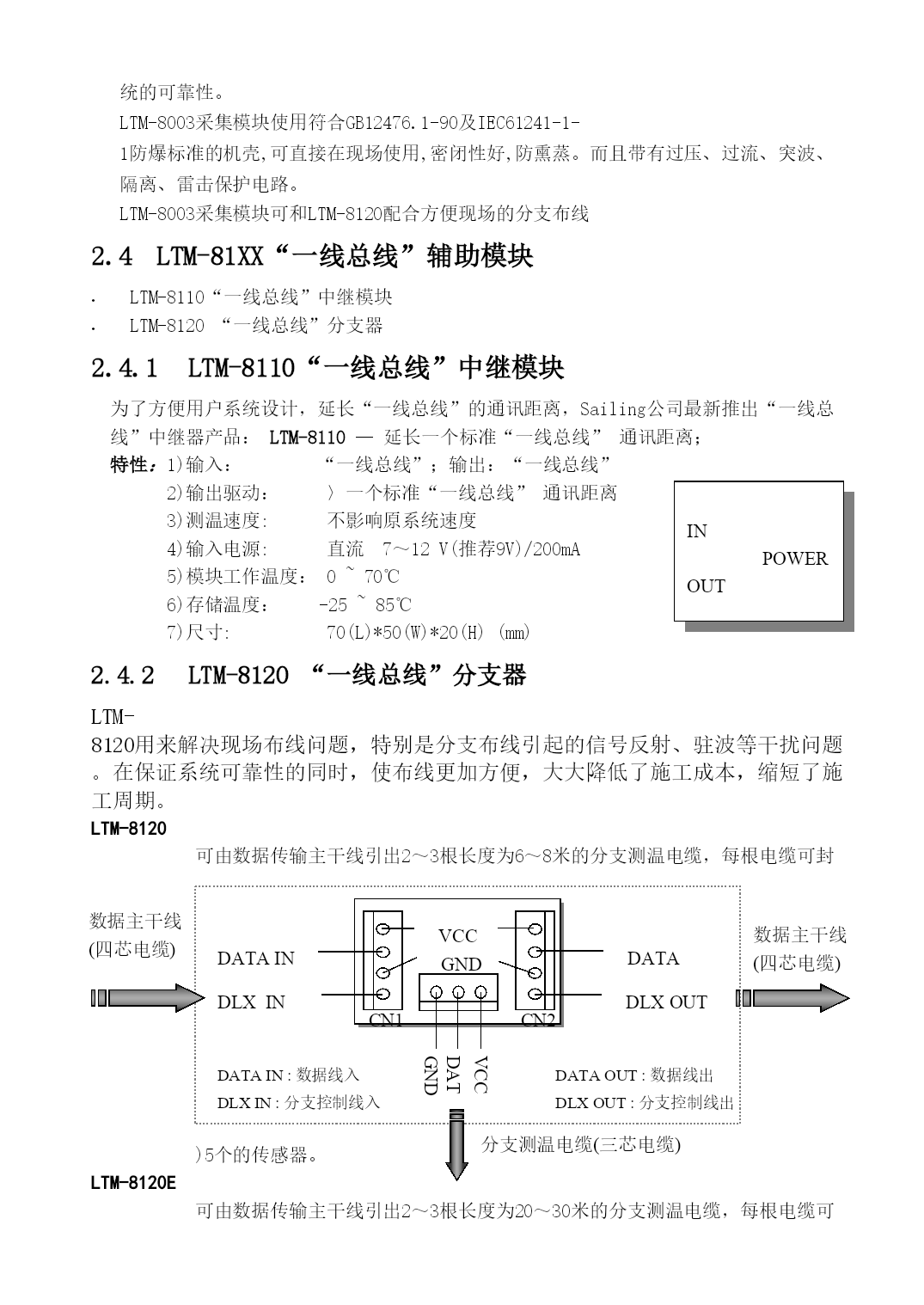

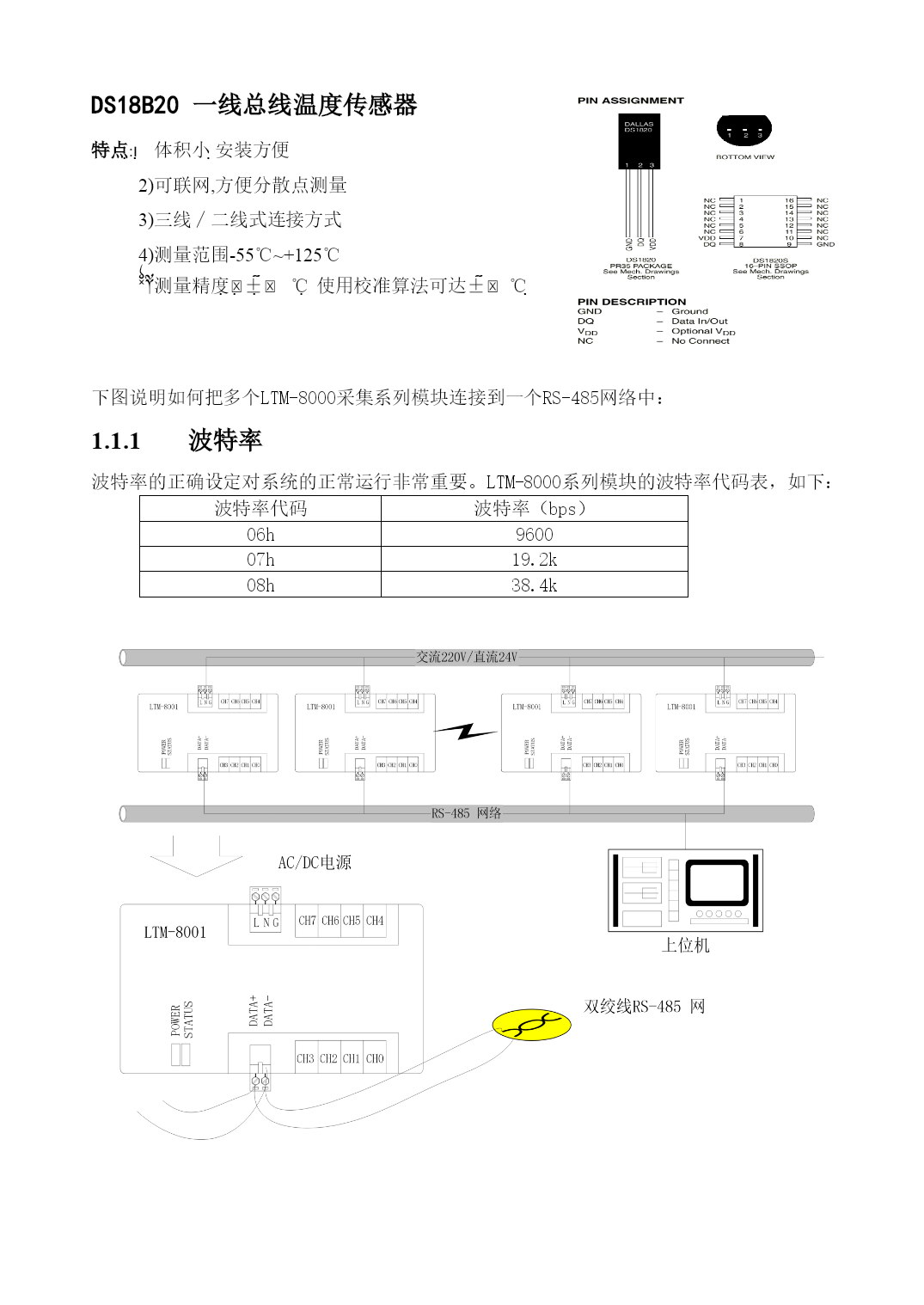

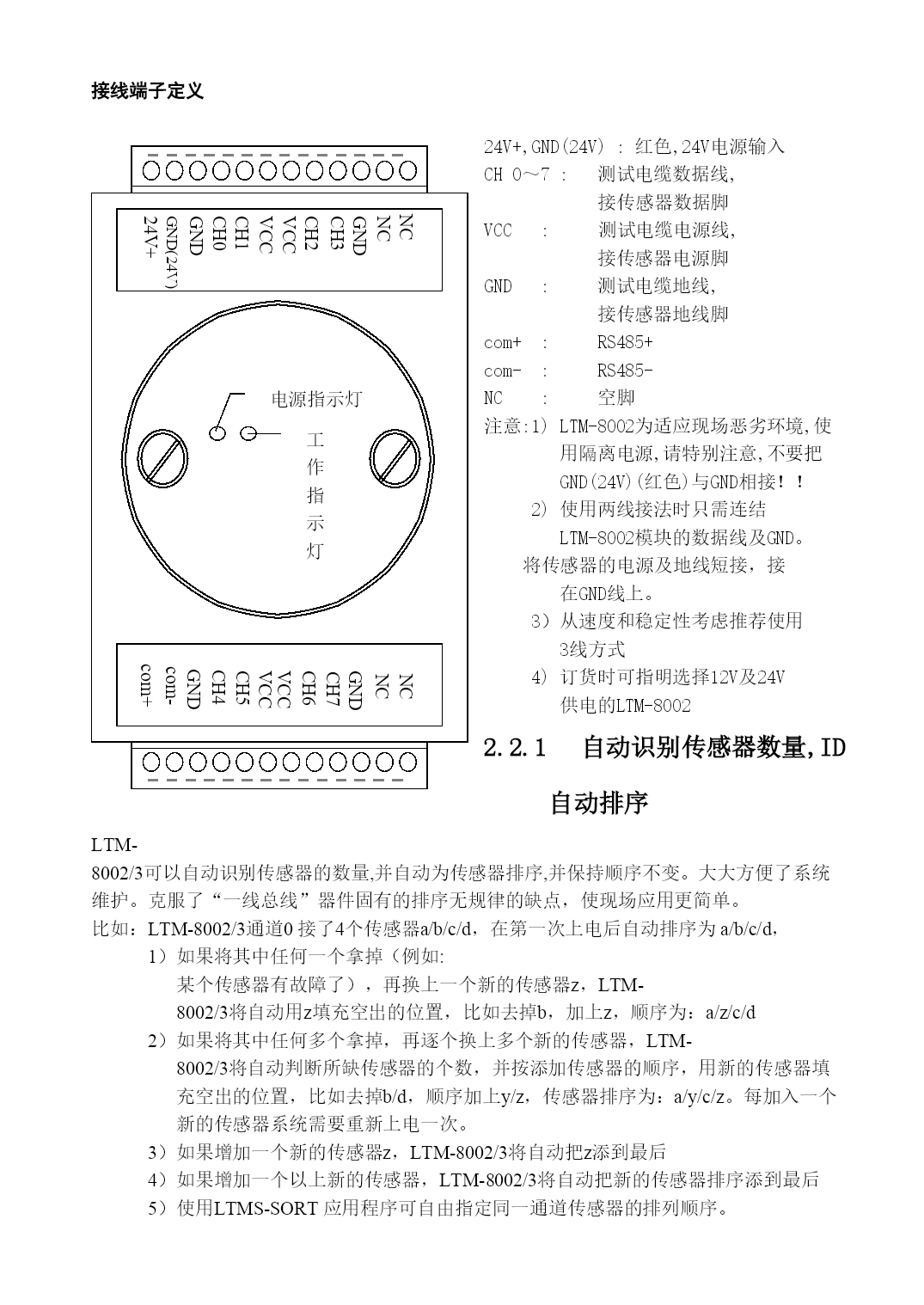

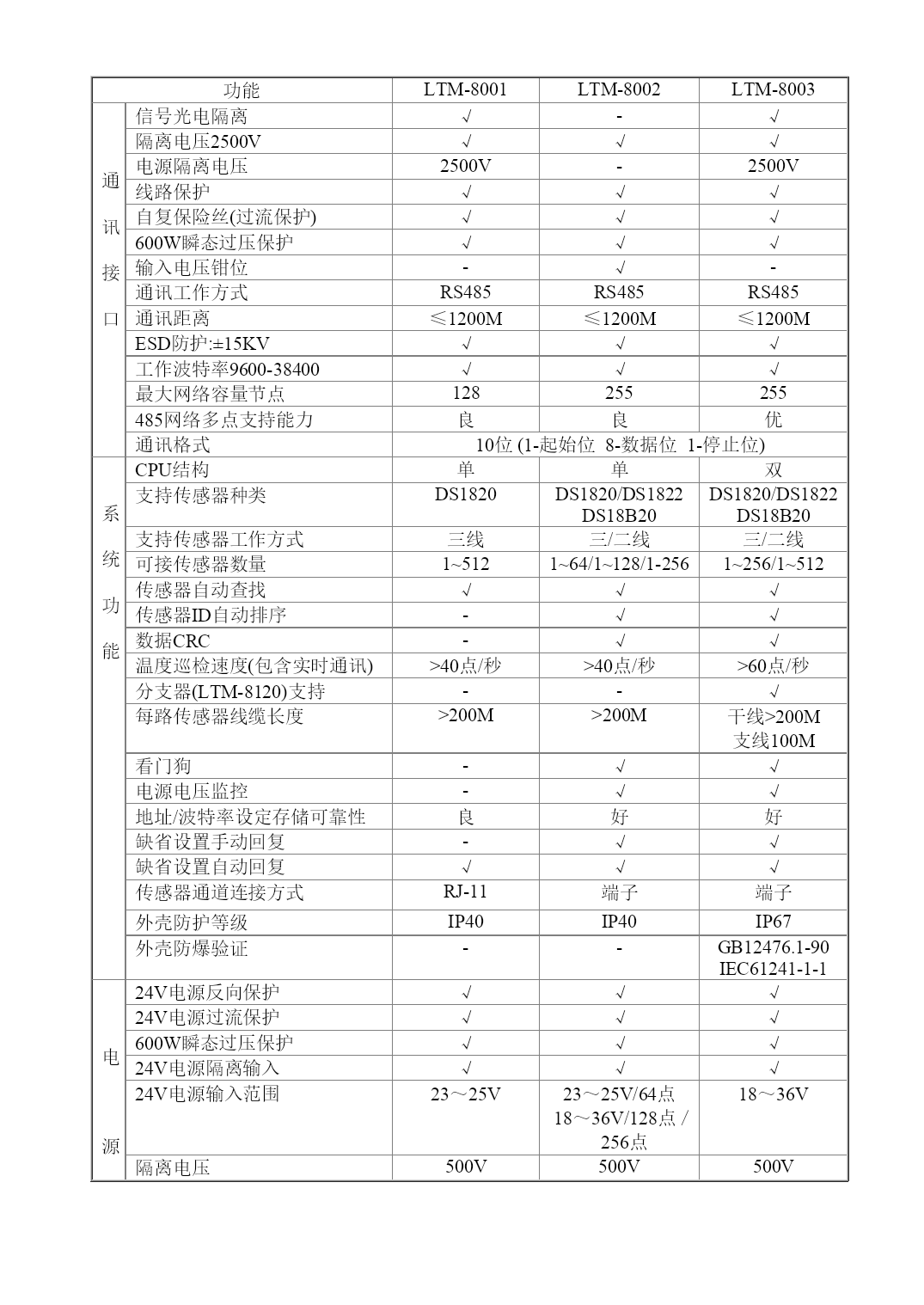

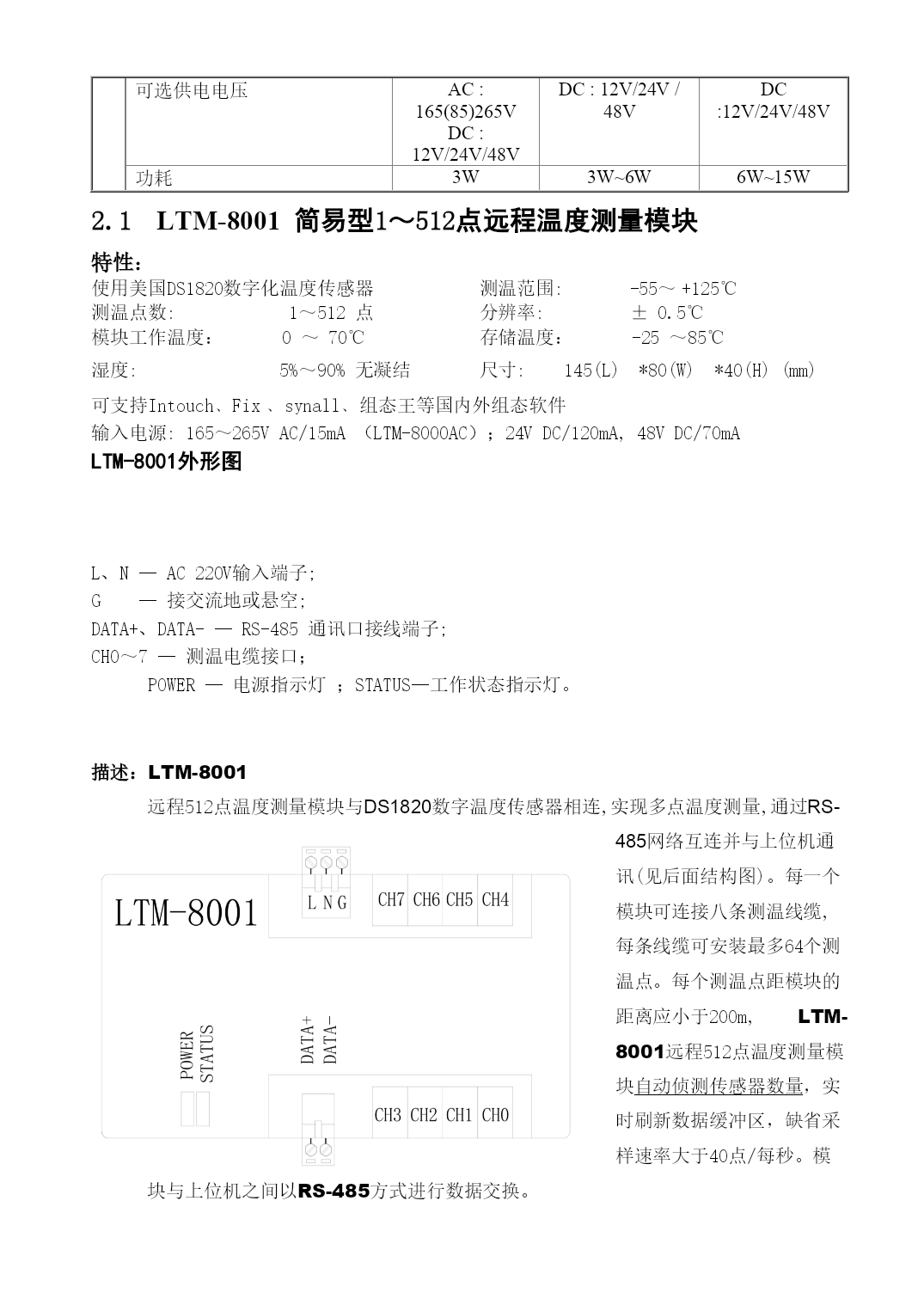

DS18B20一线总线温度传感器特点:体积小安装方便2)可联网,方便分散点测量3)三线∕二线式连接方式4)测量范围-55℃~+125℃测量精度±℃使用校准算法可达±℃下图说明如何把多个LTM-8000采集系列模块连接到一个RS-485网络中：波特率波特率的正确设定对系统的正常运行非常重要。LTM-8000系列模块的波特率代码表，如下：波特率代码波特率（bps）06h960007h19.2k08h38.4k模块与数字传感器的“一线总线”的基本配置及接线“一线总线”是美国DALLAS公司的特有技术,实现了一条数据线进行双向数据传输,最大限度的节省了通讯线的数量,使系统布线更方便,布线成本更低.同时，一线总线丰富的产品线，使用户可以灵活的构成不同功能的系统。“一线总线”按供电方式不同，有两种接线方式：“一线总线”的通讯距离“一线总线”的通讯距离主要与三个因素有关:1)同一根测量电缆(允许有分支)上的数字传感器个数。2)测量电缆的线间电容，测量电缆的导线电阻。3）现场的信号干扰。一般说来，传感器数量越少，测量电缆的线间电容越小，测量电缆的导线电阻越小，现场的信号干扰越弱，“一线总线”的通讯距离越长。所以在不添加中继器的情况下，延长“一线总线”的通讯距离的关键是选用线间电容小，屏蔽性好的通讯线缆。LTM-8000系列模块在使用双绞线，每一根测量电缆传感器数量小于等于64的情况下，可保证8根测量电缆中的任何一根的通讯距离大于200M。为了方便用户系统设计，延长“一线总线”的通讯距离，Sailing公司开发出“一线总线”中继器产品LTM-81xx系列：LTM-8110—延长一个标准“一线总线”通讯距离；LTM-8120“一线总线”分支器，解决“一线总线”分支问题（详情参见中继模块说明书）。应用举例粮情系统方案简述通常一个粮仓,测温点数小于500点，使用一个LTM-8003模块基本能满足要求。每个一个LTM-8003模块有8条测试电缆接口，每条电缆可以接64个测温点。因仓的高度及分布的原因，为了现场安装方便，测温电缆一般采用主干传输线+测温电缆连接器+测试电缆的方式，将分为合适的长度测温电缆安装在合适的位置。测温电缆中继器可延长测温线缆的长度，提高LTM-8000模块和测温线缆的利用率，降低成本。粮情专用组态软件是在标准组态软件基础上根据粮情行业的特殊情况发展的专业版本，可有效加快工程进度，方便的实现完美人机界面。基于“一线总线”的湿度测量模块正在开发中，系统将日益完善。以常见的房仓为例，简述系统构成及配置房仓系统(长98米，宽35米，高6米)上位机及粮情专用组态软件最多可支持128个房仓RS-485网络98米长度分布20根分支测温电缆每根电缆3个测温点LTM-8003模块98米长度分布20根分支电缆每根电缆3个测温点LTM-8003模块LTM-8120测温电缆连接器房仓系统简图每个LTM-8003模块可引出8根测温电缆。在房仓的应用中,每根的测温电缆又分为数据传输主干线及分支测温电缆。分支测温电缆通过测温电缆连接器LTM-8120连接到数据传输主干线，每个测温电缆连接器可按星型连结方式引出2～3根长度为6～8米的分支测温电缆，每根电缆可封装少于(≤)5个的传感器。（使用LTM-8120E，可引出2～3根长度为20～30米的分支测温电缆，每根电缆可封装小于(≤)10个的传感器。）房仓设备配置说明型号规格说明数量备注LTM-8003/512512点双CPU增强型远程测温模块,24VDC电源1LTM-8120每个测温电缆连接器可接2~3根分支测温电缆80分支测温电缆(房仓用)一根电缆封装三个传感器，6~8m长，3芯电缆及抗拉钢缆，外配防熏蒸护套140根保证每4m一个传感器数据传输主干线四芯电缆400m模块介绍LTM-80XX系列采集模块性能对照表功能LTM-8001LTM-8002LTM-8003通讯接口信号光电隔离√-√隔离电压2500V√√√电源隔离电压2500V-2500V线路保护√√√自复保险丝(过流保护)√√√600W瞬态过压保护√√√输入电压钳位-√-通讯工作方式RS485RS485RS485通讯距离≤1200M≤1200M≤1200MESD防护:±15KV√√√工作波特率9600-38400√√√最大网络容量节点128255255485网络多点支持能力良良优通讯格式10位(1-起始位8-数据位1-停止位)系统功能CPU结构单单双支持传感器种类DS1820DS1820/DS1822DS18B20DS1820/DS1822DS18B20支持传感器工
