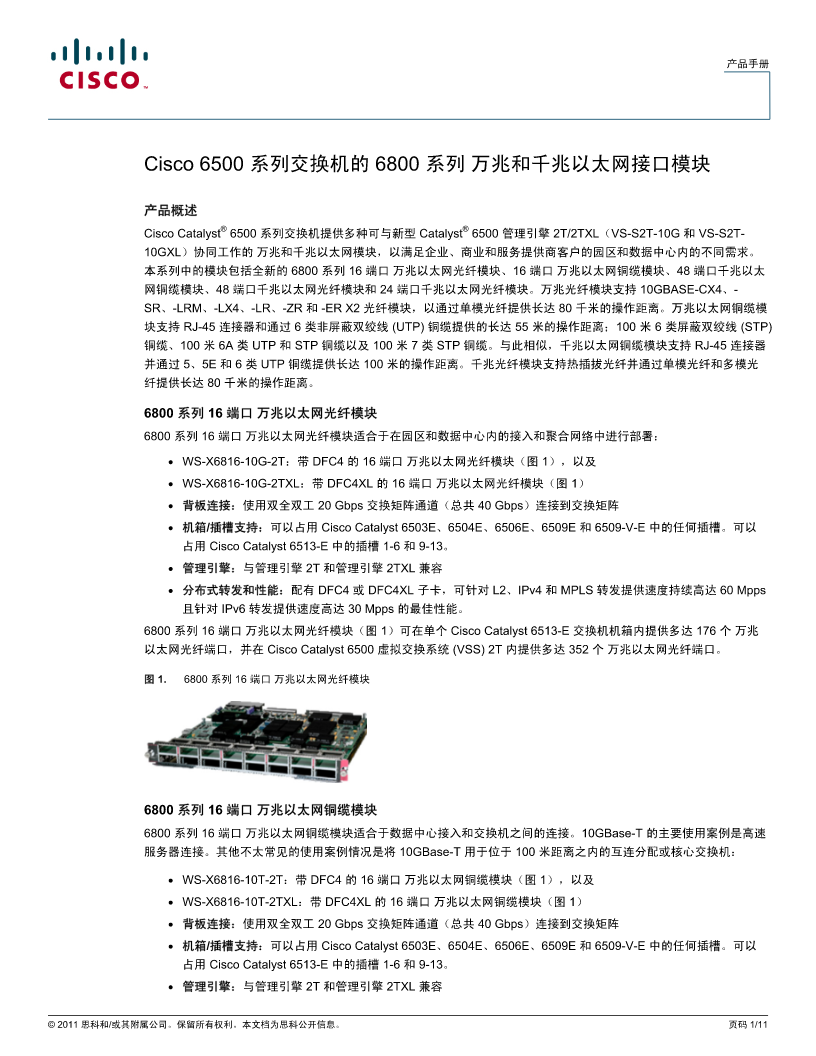

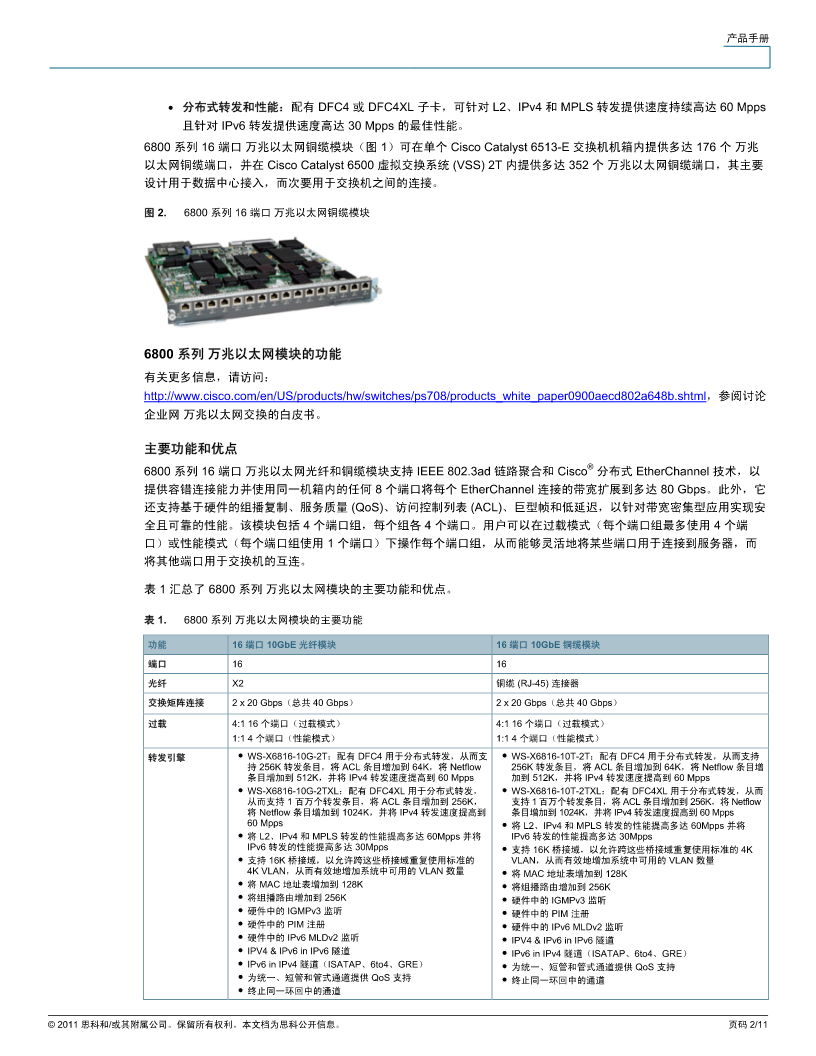

产品手册Cisco6500系列交换机的6800系列万兆和千兆以太网接口模块产品概述CiscoCatalyst®6500系列交换机提供多种可与新型Catalyst®6500管理引擎2T/2TXL（VS-S2T-10G和VS-S2T-10GXL）协同工作的万兆和千兆以太网模块，以满足企业、商业和服务提供商客户的园区和数据中心内的不同需求。本系列中的模块包括全新的6800系列16端口万兆以太网光纤模块、16端口万兆以太网铜缆模块、48端口千兆以太网铜缆模块、48端口千兆以太网光纤模块和24端口千兆以太网光纤模块。万兆光纤模块支持10GBASE-CX4、-SR、-LRM、-LX4、-LR、-ZR和-ERX2光纤模块，以通过单模光纤提供长达80千米的操作距离。万兆以太网铜缆模块支持RJ-45连接器和通过6类非屏蔽双绞线(UTP)铜缆提供的长达55米的操作距离；100米6类屏蔽双绞线(STP)铜缆、100米6A类UTP和STP铜缆以及100米7类STP铜缆。与此相似，千兆以太网铜缆模块支持RJ-45连接器并通过5、5E和6类UTP铜缆提供长达100米的操作距离。千兆光纤模块支持热插拔光纤并通过单模光纤和多模光纤提供长达80千米的操作距离。6800系列16端口万兆以太网光纤模块6800系列16端口万兆以太网光纤模块适合于在园区和数据中心内的接入和聚合网络中进行部署：●WS-X6816-10G-2T：带DFC4的16端口万兆以太网光纤模块（图1），以及●WS-X6816-10G-2TXL：带DFC4XL的16端口万兆以太网光纤模块（图1）●背板连接：使用双全双工20Gbps交换矩阵通道（总共40Gbps）连接到交换矩阵●机箱/插槽支持：可以占用CiscoCatalyst6503E、6504E、6506E、6509E和6509-V-E中的任何插槽。可以占用CiscoCatalyst6513-E中的插槽1-6和9-13。●管理引擎：与管理引擎2T和管理引擎2TXL兼容●分布式转发和性能：配有DFC4或DFC4XL子卡，可针对L2、IPv4和MPLS转发提供速度持续高达60Mpps且针对IPv6转发提供速度高达30Mpps的最佳性能。6800系列16端口万兆以太网光纤模块（图1）可在单个CiscoCatalyst6513-E交换机机箱内提供多达176个万兆以太网光纤端口，并在CiscoCatalyst6500虚拟交换系统(VSS)2T内提供多达352个万兆以太网光纤端口。图1.6800系列16端口万兆以太网光纤模块6800系列16端口万兆以太网铜缆模块6800系列16端口万兆以太网铜缆模块适合于数据中心接入和交换机之间的连接。10GBase-T的主要使用案例是高速服务器连接。其他不太常见的使用案例情况是将10GBase-T用于位于100米距离之内的互连分配或核心交换机：●WS-X6816-10T-2T：带DFC4的16端口万兆以太网铜缆模块（图1），以及●WS-X6816-10T-2TXL：带DFC4XL的16端口万兆以太网铜缆模块（图1）●背板连接：使用双全双工20Gbps交换矩阵通道（总共40Gbps）连接到交换矩阵●机箱/插槽支持：可以占用CiscoCatalyst6503E、6504E、6506E、6509E和6509-V-E中的任何插槽。可以占用CiscoCatalyst6513-E中的插槽1-6和9-13。●管理引擎：与管理引擎2T和管理引擎2TXL兼容©2011思科和/或其附属公司。保留所有权利。本文档为思科公开信息。页码1/11产品手册●分布式转发和性能：配有DFC4或DFC4XL子卡，可针对L2、IPv4和MPLS转发提供速度持续高达60Mpps且针对IPv6转发提供速度高达30Mpps的最佳性能。6800系列16端口万兆以太网铜缆模块（图1）可在单个CiscoCatalyst6513-E交换机机箱内提供多达176个万兆以太网铜缆端口，并在CiscoCatalyst6500虚拟交换系统(VSS)2T内提供多达352个万兆以太网铜缆端口，其主要设计用于数据中心接入，而次要用于交换机之间的连接。图2.6800系列16端口万兆以太网铜缆模块6800系列万兆以太网模块的功能有关更多信息，请访问：http://www.cisco.com/en/US/products/hw/switches/ps708/products_white_paper0900aecd802a648b.shtml，参阅讨论企业网万兆以太网交换的白皮书。主要功能和优点6800系列16端口万兆以太网光纤和铜缆模块支
