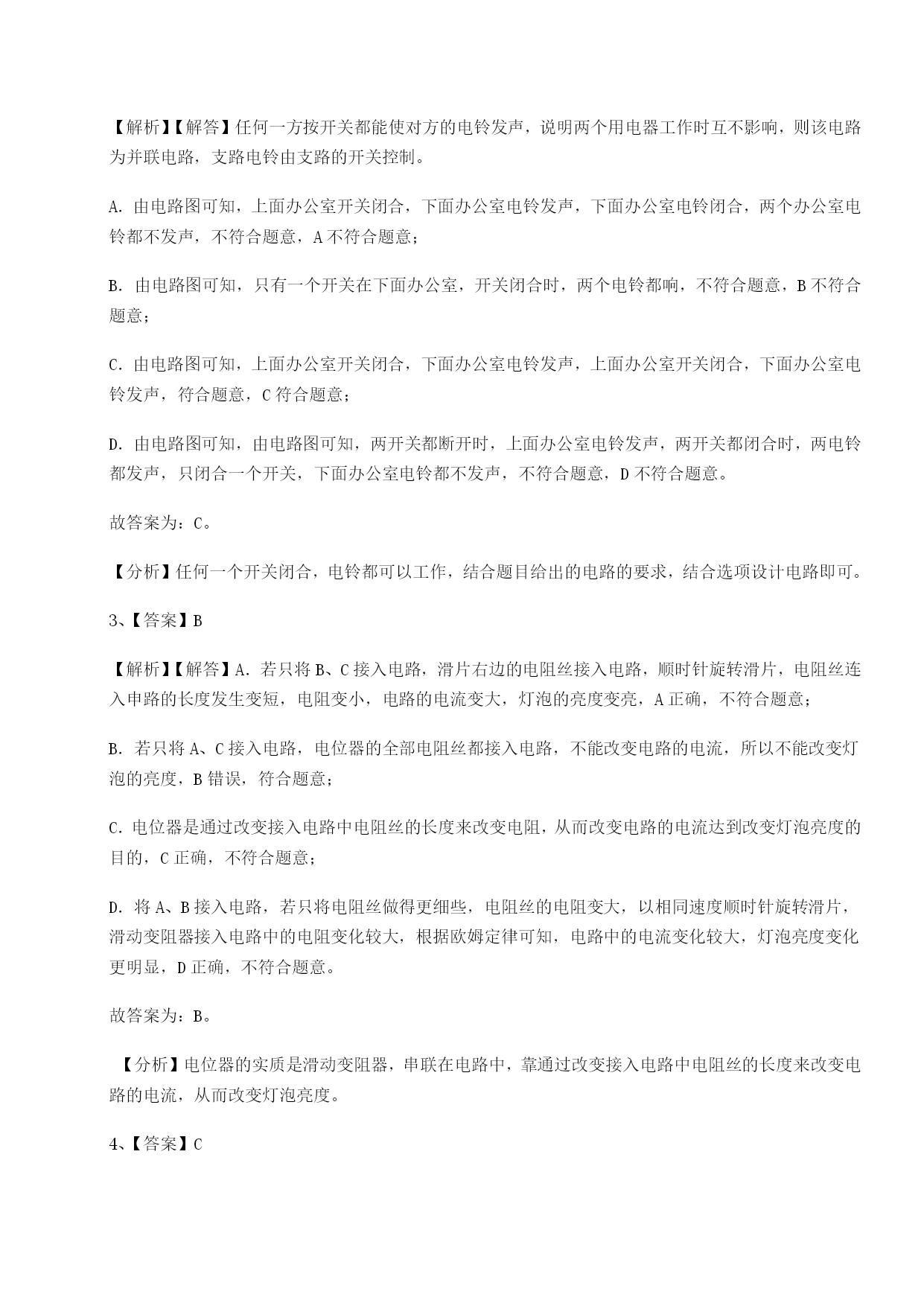

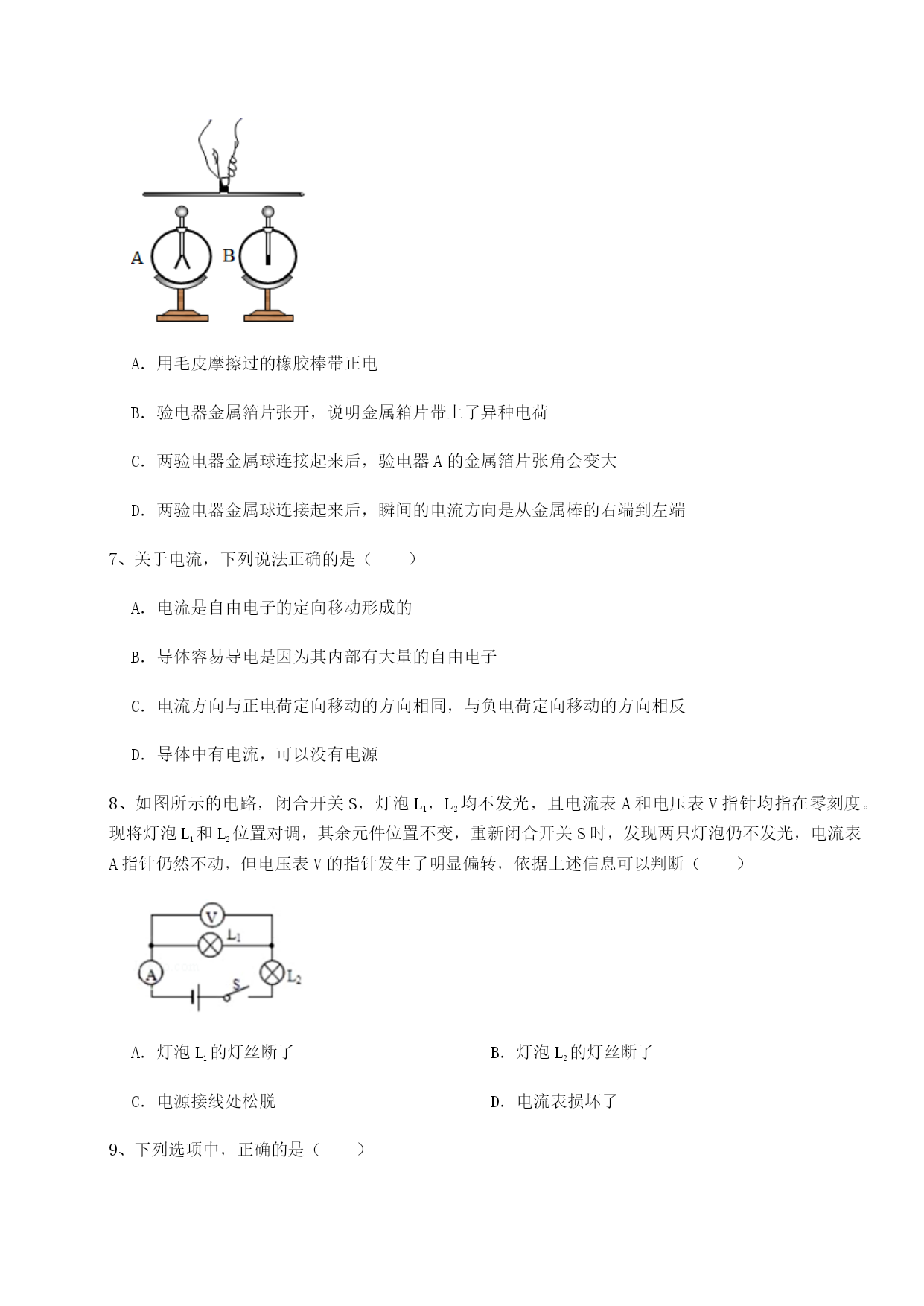

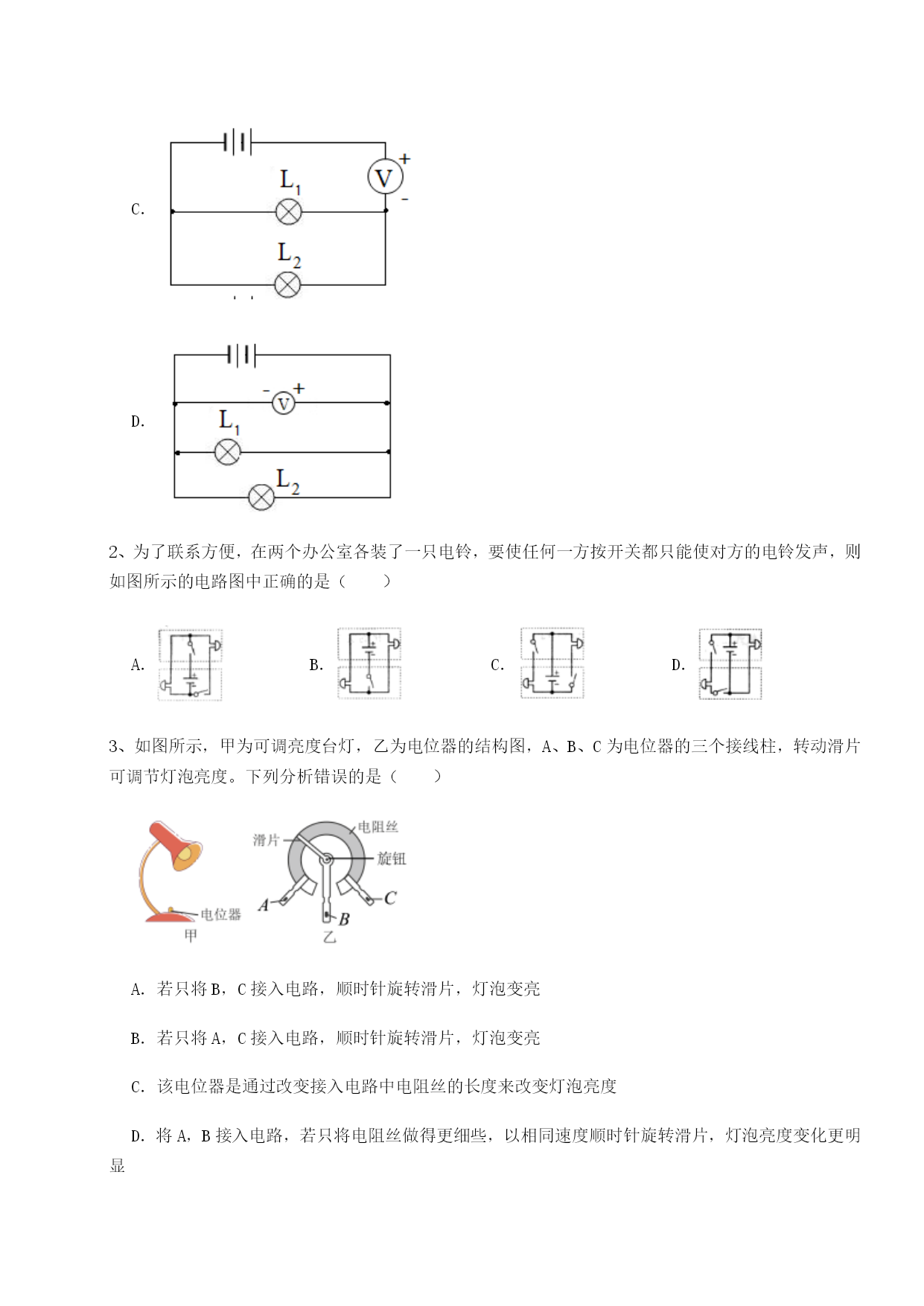

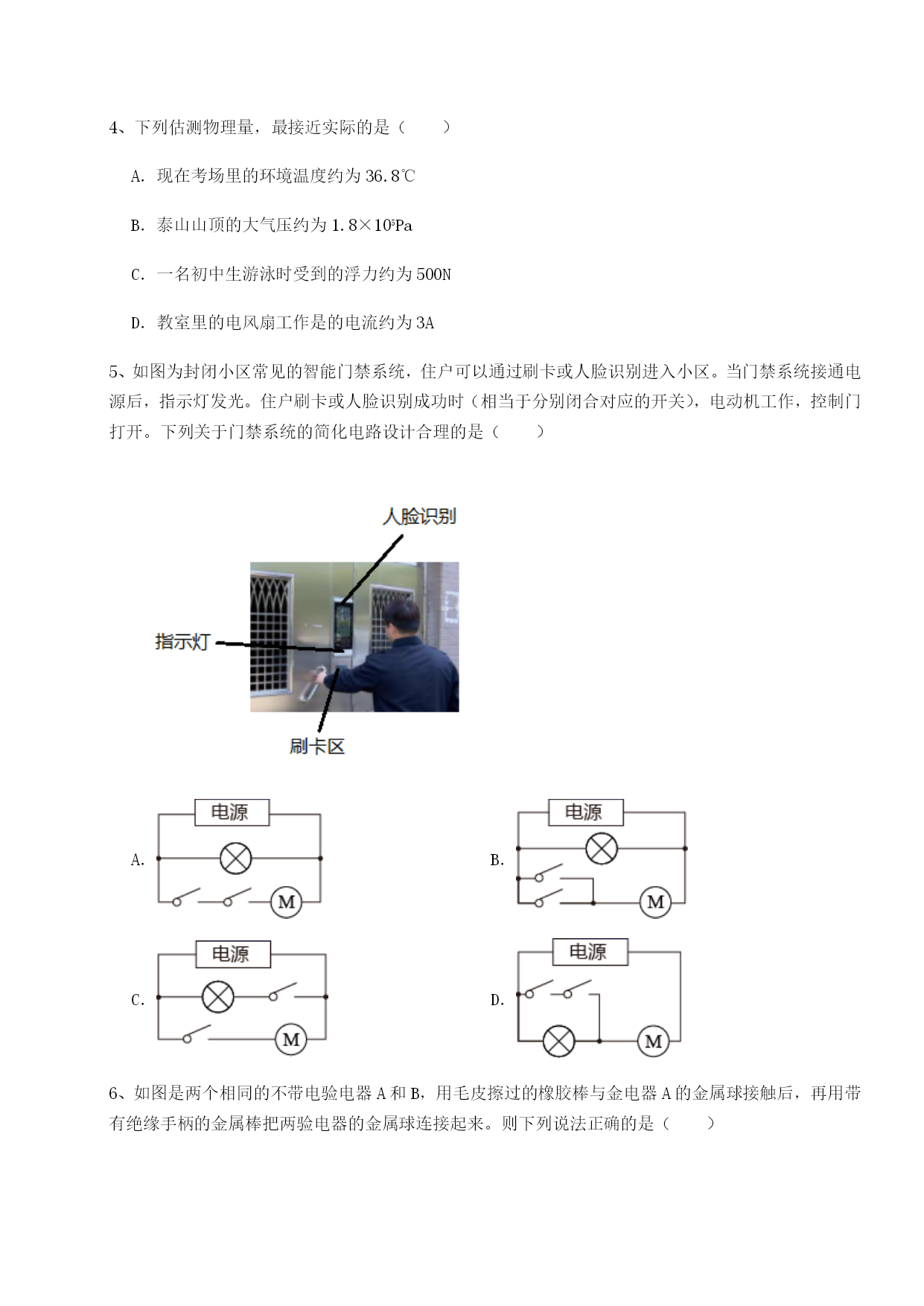

安徽无为县襄安中学北师大版物理九年级第十一章简单电路同步测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（）A．B．C．D．2、为了联系方便，在两个办公室各装了一只电铃，要使任何一方按开关都只能使对方的电铃发声，则如图所示的电路图中正确的是（）A．B．C．D．3、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显4、下列估测物理量，最接近实际的是（）A．现在考场里的环境温度约为36.8℃B．泰山山顶的大气压约为1.8×105PaC．一名初中生游泳时受到的浮力约为500ND．教室里的电风扇工作是的电流约为3A5、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．6、如图是两个相同的不带电验电器A和B，用毛皮擦过的橡胶棒与金电器A的金属球接触后，再用带有绝缘手柄的金属棒把两验电器的金属球连接起来。则下列说法正确的是（）A．用毛皮摩擦过的橡胶棒带正电B．验电器金属箔片张开，说明金属箱片带上了异种电荷C．两验电器金属球连接起来后，验电器A的金属箔片张角会变大D．两验电器金属球连接起来后，瞬间的电流方向是从金属棒的右端到左端7、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源8、如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表A和电压表V指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了9、下列选项中，正确的是（）A．人体安全电压为36VB．手电筒正常工作时电流约10AC．新能源汽车的效率可达100%D．10个电子所带电荷量为1.6×10-18C10、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：3第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电灯L1、L2、L3的连接方式是，电流表A1是测量的总电流，若将两个开关都闭合时，A1和A2的示数分别为5A和4A，若将控制L1的开关断开发现A2的示数减少了1A，那么两开关都闭合时流过L3的电流为A．2、如图所示，两个相同的验电器A和B，A带负电，B不带电。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从（选填“A到B”成“B到A”）。3、让与丝绸摩擦过的玻璃棒靠近悬挂的通草小球，发现小球被排开，那么小球肯定（选填“正”或“负”）电。4、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过的电流，电流表A1和A2的读数分别为A和A，则L2的电流值为A。5、如图甲所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1两端电压为V。6、如图甲中小车从A运动到C所通过的路程；图乙是小麦用电压表测两节干电池串联时电压的情况，则电压表的示数为；图丙所示的密度计的示数为。7、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和；将质量为3kg的木块放在盛有水的容器中，木块漂浮时有的体积露出水面，则木块的体积为
