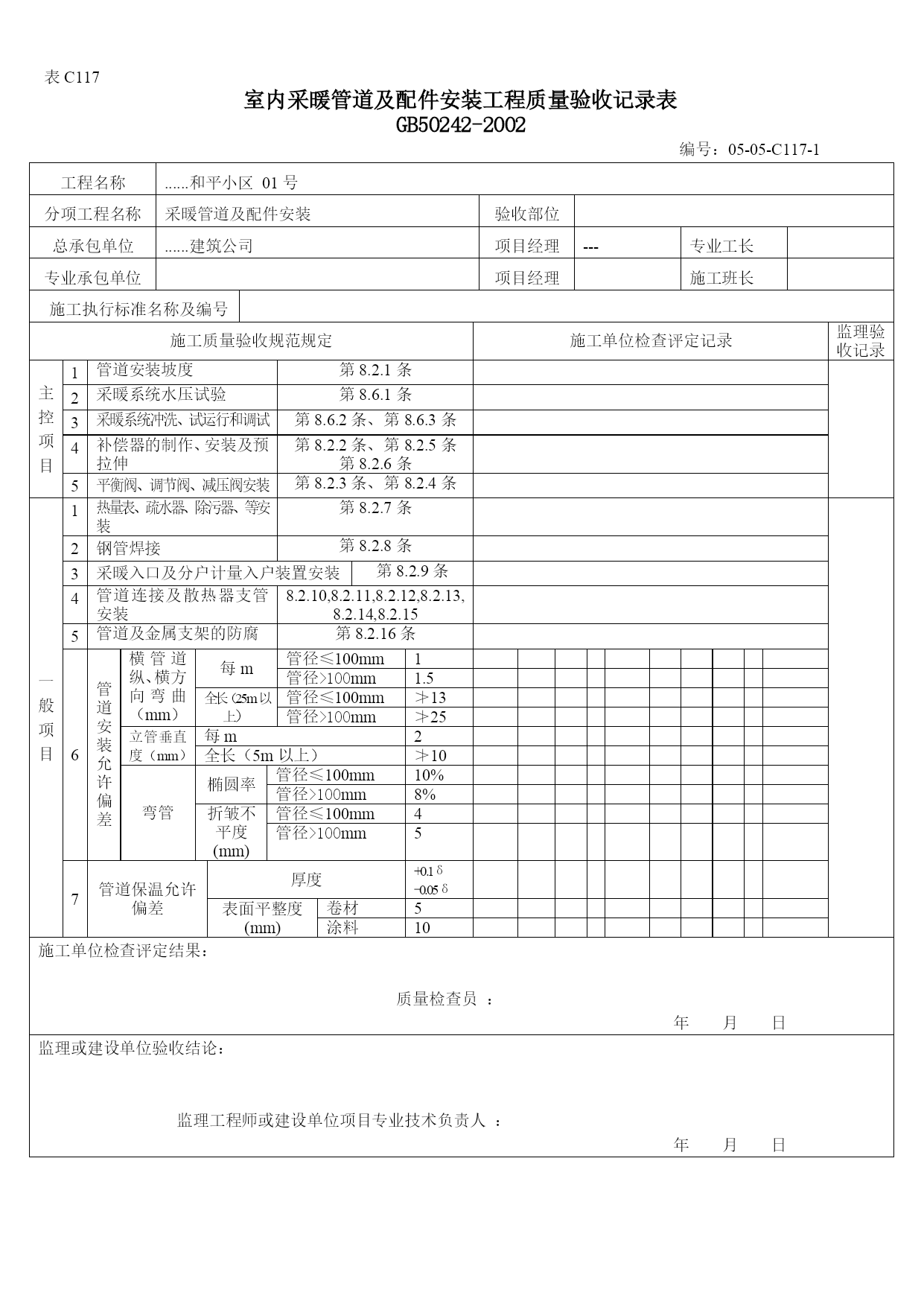

表C117室内采暖管道及配件安装工程质量验收记录表GB50242-2002编号：05-05-C117-1工程名称......和平小区01号分项工程名称采暖管道及配件安装验收部位总承包单位......建筑公司项目经理---专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理验收记录主控项目1管道安装坡度第8.2.1条2采暖系统水压试验第8.6.1条3采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条4补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条第8.2.6条5平衡阀、调节阀、减压阀安装第8.2.3条、第8.2.4条一般项目1热量表、疏水器、除污器、等安装第8.2.7条2钢管焊接第8.2.8条3采暖入口及分户计量入户装置安装第8.2.9条4管道连接及散热器支管安装8.2.10,8.2.11,8.2.12,8.2.13,8.2.14,8.2.155管道及金属支架的防腐第8.2.16条6管道安装允许偏差横管道纵、横方向弯曲（mm）每m管径≤100mm1管径>100mm1.5全长（25m以上）管径≤100mm≯13管径>100mm≯25立管垂直度（mm）每m2全长（5m以上）≯10弯管椭圆率管径≤100mm10%管径>100mm8%折皱不平度(mm)管径≤100mm4管径>100mm57管道保温允许偏差厚度+0.1δ-0.05δ表面平整度(mm)卷材5涂料10施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技术负责人：年月日室内采暖管道及配件安装工程质量验收记录表一、说明：该表系《室内采暖管道及配件安装工程报验申请表》附件。此表由施工单位专业质检员填写。自检合格后报监理机构验收合格后签字盖印章。二、规范要点：8.2.1：管道安装坡度，当设计未注明时，应符合下列规定：1、气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰不得大于2‰。2、气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道的坡度不应小于5‰。3、散热器支管的坡度为1%，坡向应利于排气和泄水。检验方法：观察、水平尺、拉线、尺量检查。8.2.2：补偿器的型号、安装位置及预拉伸和固定支架的构造及安装位置应符合设计要求。检验方法：对照图纸、现场观察、并检验预拉伸记录。8.2.5：方型补偿器制作时，应用整根无缝钢管煨制。需要接口，其接口应设在垂直臂的中间位置，且接口必须焊接。8.2.6：方型补偿器应水平安装，并与管道的坡度一致。如其臂长方向垂直安装必须设排气及泄水装置。检验方法：观察检查。8.2.10：散热器支管长度超过1.5米时，应在支管上安装关卡。检验方法：现场观察。8.2.17：管道、设备保温的允许偏差应符合本规范表4.4.8的规定。检验方法：用钢针刺入，用2米靠尺检查。三、监督检查：现场巡视、旁站（表B08）、平行检验（表B07）。四、验收标准：质量控制资料齐全、手续完善、主控项目全部合格，一般项目能满足验收规范规定。
