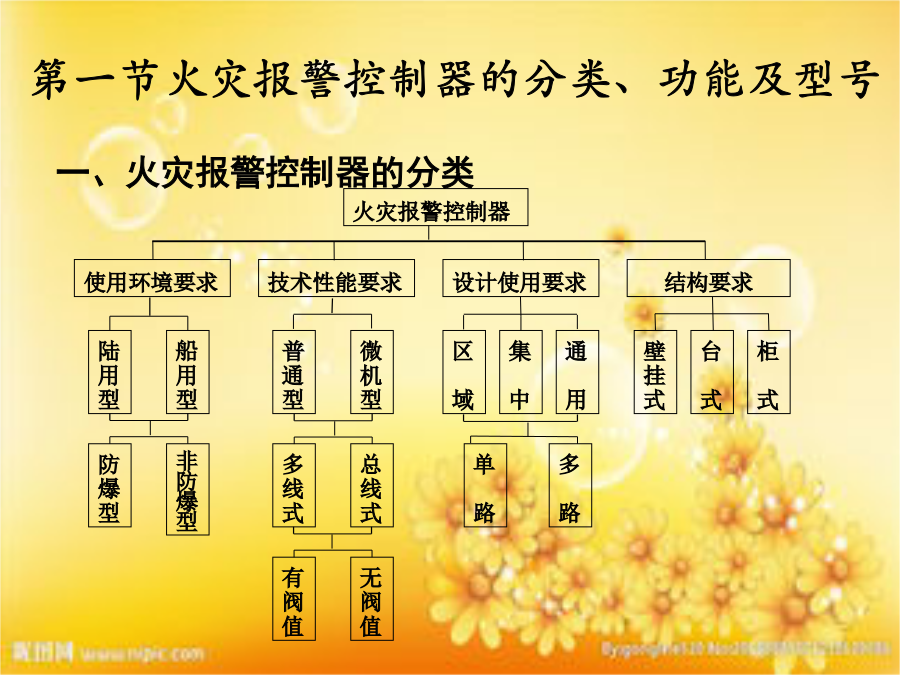

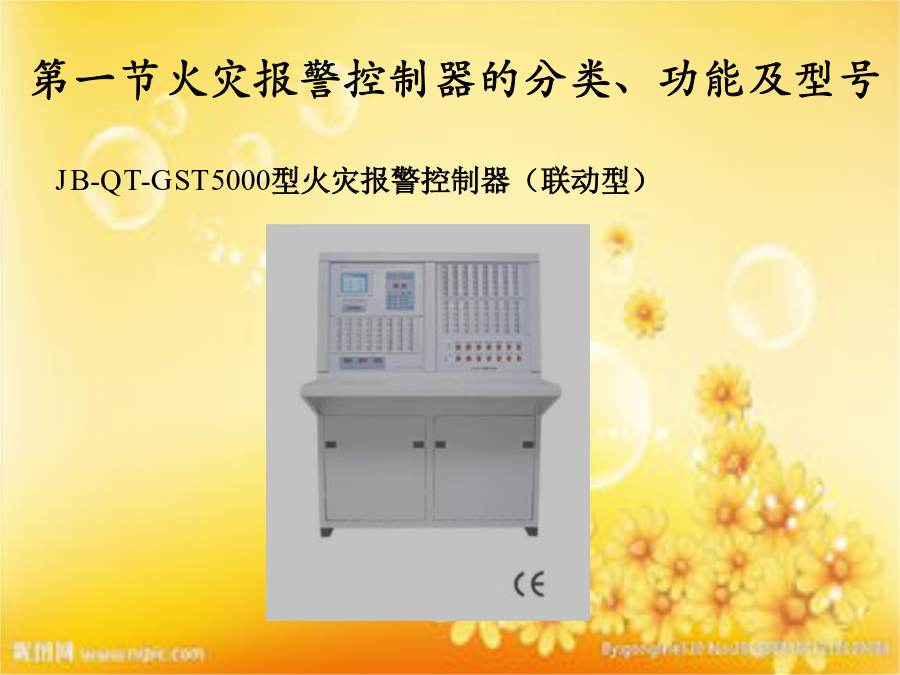

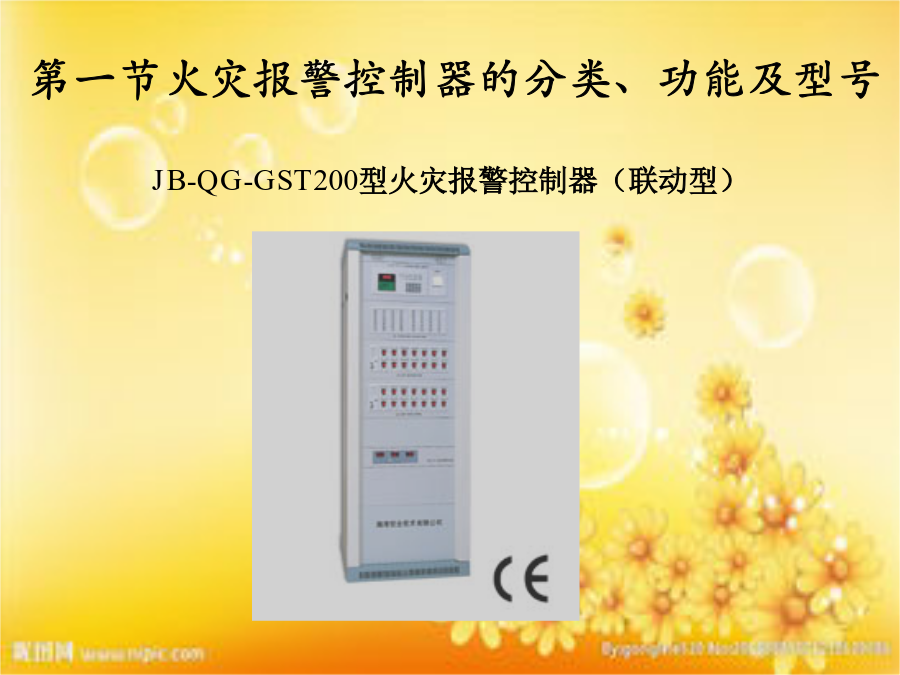

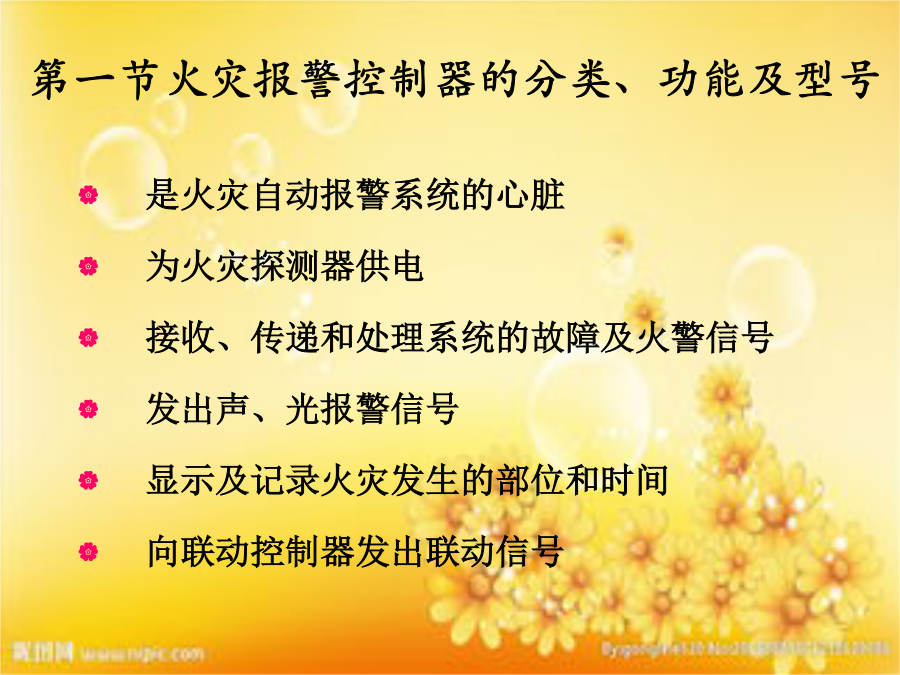

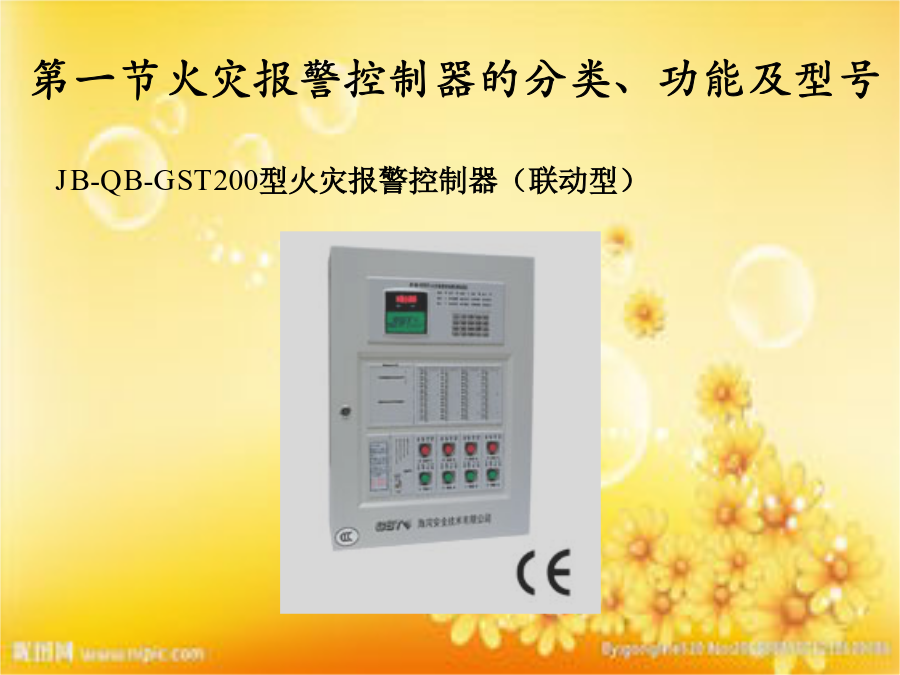

第三章火灾报警控制器是火灾自动报警系统的心脏为火灾探测器供电接收、传递和处理系统的故障及火警信号发出声、光报警信号显示及记录火灾发生的部位和时间向联动控制器发出联动信号一、火灾报警控制器的分类JB-QB-GST200型火灾报警控制器（联动型）JB-QG-GST200型火灾报警控制器（联动型）JB-QT-GST5000型火灾报警控制器（联动型）二、火灾报警控制器的基本功能（1）主备电源：火灾报警控制器采用信号迭加方式，将+24V直流电源信号与地址编码信号叠加，为火灾探测器供电。控制器中有浮充备用电池。当主电网有电，控制器自动利用主电网供电，同时对电池充电，当主电网断电，控制器自动切换改用电池供电。主电供电，面板主电指示灯亮。时钟正常显示时分值。备电供电时，备电指示灯亮，时钟只有秒点闪烁，无时分显示，当有故障或火警时，时钟重又显示时分值，且锁定首次报警时间。（2）火灾报警：当接收到探测器、手动报警按钮、消火栓报警按钮及编码模块所配接的设备发来的火警信号时，均可在报警器中报警，火灾指示灯亮，并发出火灾变调音响，同时显示首次报警地址号及总数。（3）故障报警：对现场所有设备（如探测器、手动报警按钮、消火栓报警按钮等）、控制器内部关键电路及电源进行监视，有异常立即报警。报警时，故障灯亮并发出长音故障音响，同时显示报警地址号及类型号。（4）时钟锁定，记录着火时间：系统中时钟走时是软件编程实现的，有年、月、日、时、分。当有火警或故障时，时钟显示锁定，但内部能正常走时，火警或故障一旦恢复，时钟将显示实际时间。即使火灾或事故信号消失，记忆也不应丢失。只有当人工复位后，记忆才可消除，恢复到正常监控状态。（5）火警优先：故障信号应让位于火灾报警信号。故障情况下出现火警，报警器能由报故障自动转为报火警，当火警被清除后又自动恢复报原有故障。当系统存在某些故障而又未被修复时，会影响此功能：①电源故障；②当本部位探测器损坏时本部位出现火警；③总线部位故障（信号线对地短路、总线开路与短路等）。（6）调显火警：火灾报警时，数码管显示首次火警地址，通过键盘操作可以调显其他的火灾地址。（7）自动巡检：控制器设置检查键，供用户定期或不定期进行电模拟火警检查。处于检查状态时，凡是运行正常的部位均能向控制器发回火警信号，只要控制器能收到现场发回来的信号并有反应而报警，则说明系统处于正常的运行状态。（8）自动打印：当有火警、部位故障或有联动时，打印机自动打印记录火警、故障或联动的地址号，此地址号同显示地址号一致，并打印出故障、火警、联动的月、日、时、分。当对系统进行手动检查时，如果控制正常，则打印机自动打印正常（OK）。（9）测试：控制器对现场设备信号电压、总线电压、内部电源电压进行测试。通过测量电压值，判断现场部件、总线、电源等的正常与否。（10）部位的开放及关闭：①子系统中空置不用的部位（不装现场部件），在控制器软件制作中即被永久关闭。②系统中暂时空置不用的部位，在控制器第一次开机时需要手动关闭。③系统运行时，已被开放的部位其部件发生损坏后，在更新部件之前应暂时关闭，在部件更新之后再将其开放。（11）显示被关闭的部位：在系统运行过程中，已开放的部位在其部件出现故障后，为了维持整个系统正常运行，应该将该部位关闭。应能显示出被关闭的部位，以便人工监视关闭部位的火情并及时更换部件。操作相应的功能键，控制器便顺序显示所有在运行中被关闭的部位。当部位是多部件部位时，这些部件中只要有一个是关闭的，它的部位号就能被显示出来。（12）输出：①控制器中有V端子、VG端子间输出DC24V、2A。向本控制器所监视的某些现场部件和控制接口提供24V电源。②控制器有端子L1、L2，可用双绞线将多台控制器连通组成多区域集中报警系统，系统中一台作集中报警控制器，其他作区域报警控制器。③控制器有GTRC端子，用来同CRT联机，其输出信号是标准RS-232信号。（13）联机控制：新型火灾报警及联动控制系统中的火灾报警控制器均已兼有联动控制器的很大一部分功能，因此火灾报警控制器在发出火警信号的同时，经适当延时，能够输出高，低电平或开关接点式的联动灭火及减灾信号。分“自动”联动和“手动”启动两种方式。按E键与自动键，“自动”灯亮，系统处于自动联动状态。当现场主动型设备（包括探测器）发生动作时，满足既定逻辑关系的被动型设备将自动被联动。手动启动在“手动允许”时才能设施，手动启动操作应按操作顺序进行。应该动作的设备编号均应在控制板上显示，同时启动灯亮。已经发生动作的设备的编号也在此显示，同时回答灯亮。启动与回答能交替显示。（14）阀值设定：报警阀值（即提前设定的报警动作值）对于不同类型的探测器大小不一，目前在控制器的软件中设定
