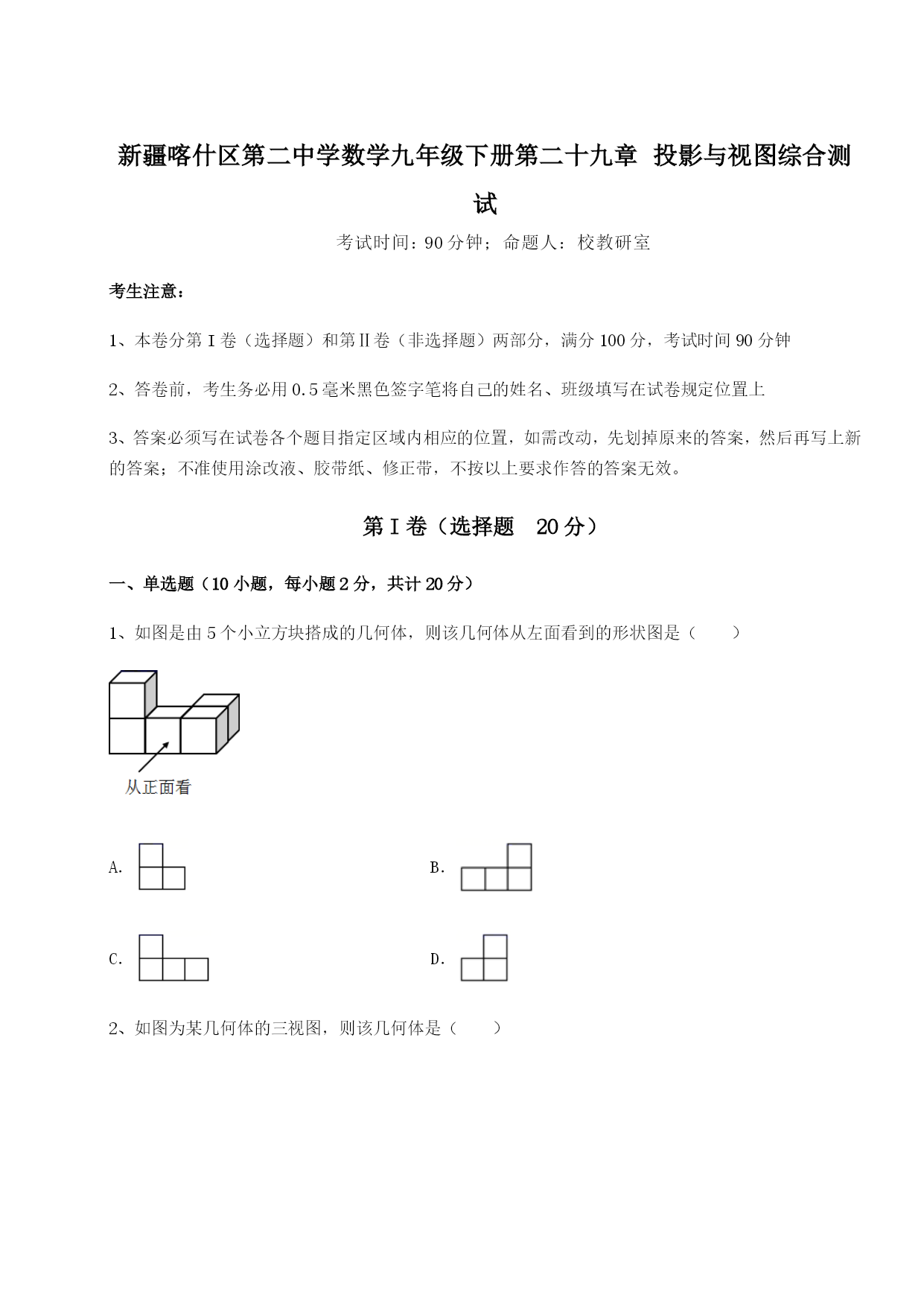

新疆喀什区第二中学数学九年级下册第二十九章投影与视图综合测试考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（）A．B．C．D．2、如图为某几何体的三视图，则该几何体是（）A．圆锥B．圆柱C．三棱柱D．四棱柱3、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．B．C．D．4、如图是一个几何体的实物图，则其主视图是（）A．B．C．D．5、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（）A．B．C．D．6、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（）A．1个B．2个C．3个D．4个7、一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为（）A．12B．16C．18D．248、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（）A．B．C．D．9、如图所示的物体，从左面得到的图是（）A．B．C．D．10、图中几何体的左视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、由n个相同的小正方体堆成的几何体，其主视图、俯视图如图所示，则n的最大值是________．2、如图，是一个由若干个小正方体搭成的几何体的主视图与视图，设搭这样的几何体最多需要m块小立方块，最少需要n块小立方块，则m+n=_____．3、一个圆柱体的三视图如图所示，根据图中数据计算圆柱的体积为___________．（答案含）4、如图，在白炽灯下方有一个乒乓球，当乒乓球越接近灯泡时，它在地面上影子的变化情况为____（填“越小”或“越大”，“不变”）5、如图是某几何体的三视图，该几何体是_____．6、如图所给出的几何体的三视图，可以确定几何体中小正方体的数目为___．7、如图所示是一个几何体的三视图，这个几何体的名称是___________8、下面是一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序排列为_____．9、如图，将一张边长为3的正方形纸片按虚线裁剪后，恰好围成一个底面是正三角形的棱柱，那么这个棱柱的侧面积为________．10、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．三、解答题（5小题，每小题10分，共计50分）1、如图，在水平地面上，有一盏垂直于地面的路灯AB，在路灯前方竖立有一木杆CD．已知木杆长CD＝2.5米，木杆与路灯的距离BC＝5米，并且在D点测得灯源A的仰角为39°，请在图中画出木杆CD在灯光下的影子（用线段表示），并求出影长．（结果保留1位小数，参考数据：sin39°≈0.63，cos39°≈0.78，tan39°≈0.8）2、如图所示的是一个三棱柱，试着把从正面、左面、上面观察所得到的图形画出来．3、请用线把图中各物体与它们的投影连接起来．4、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图．5、如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有_______块小正方体；（2）该几何体从正面看所得到的平面图形如图所示，请你在下面方格纸中分别画出从左边看和从上边看它所得到的平面图形．
