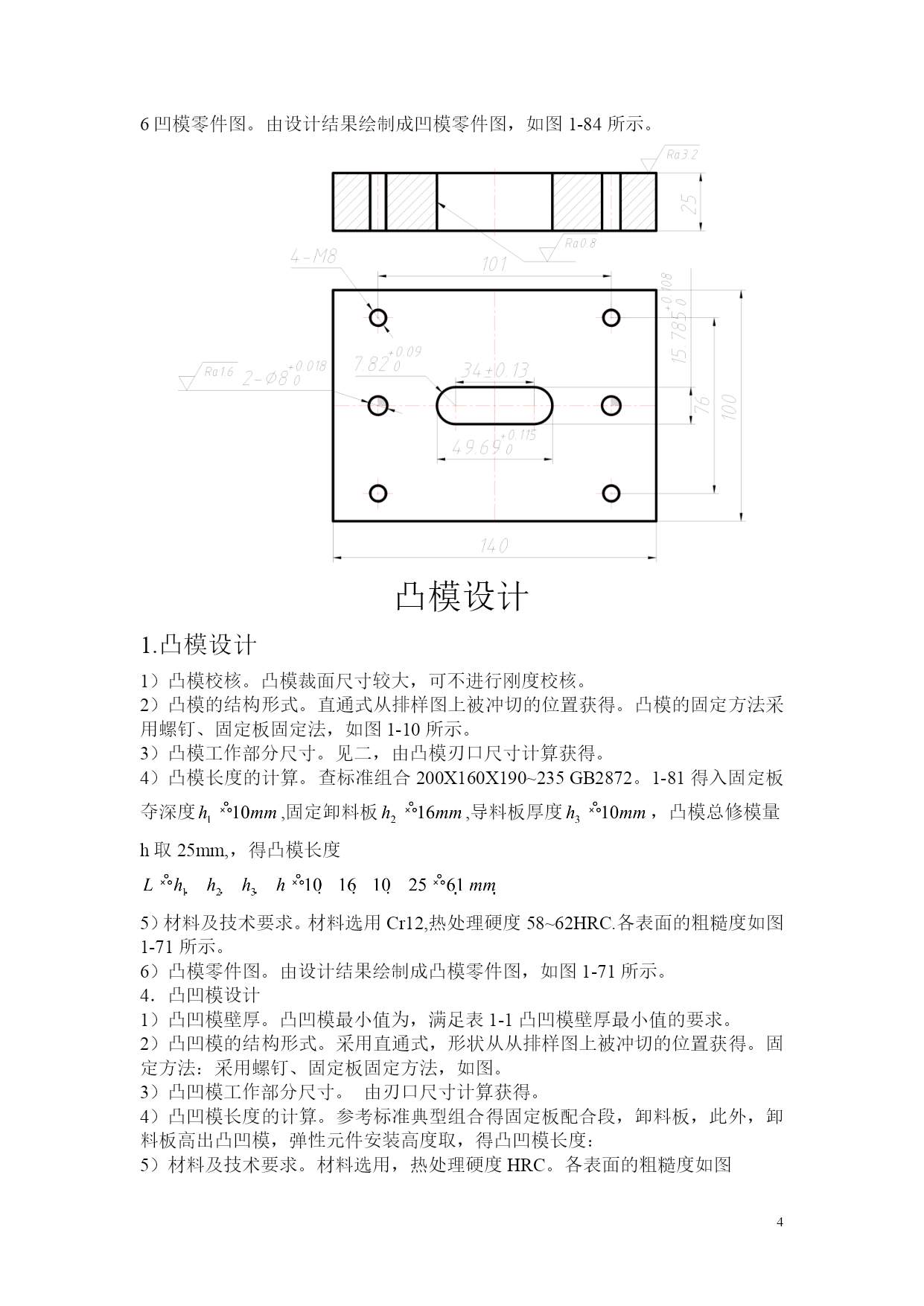

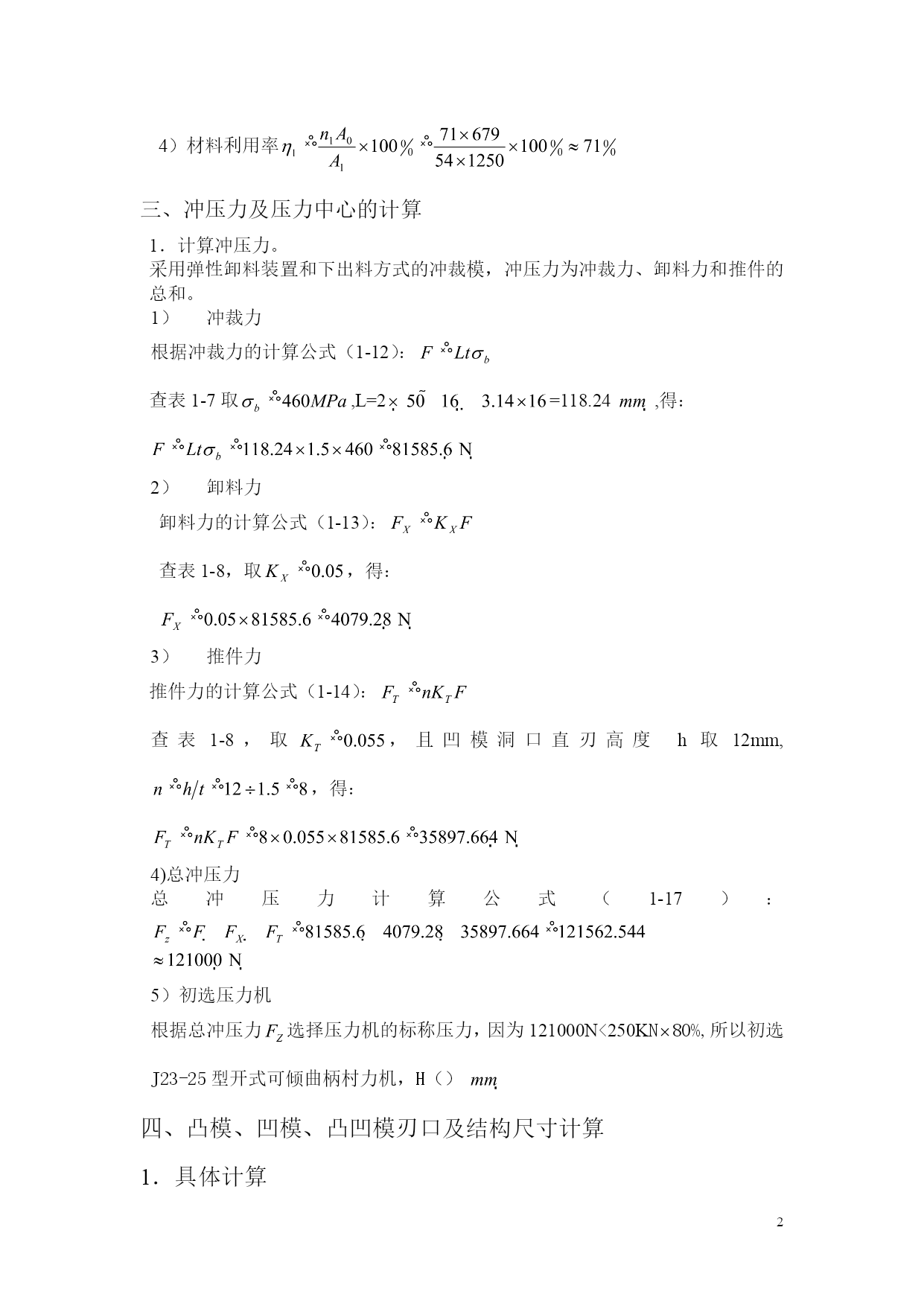

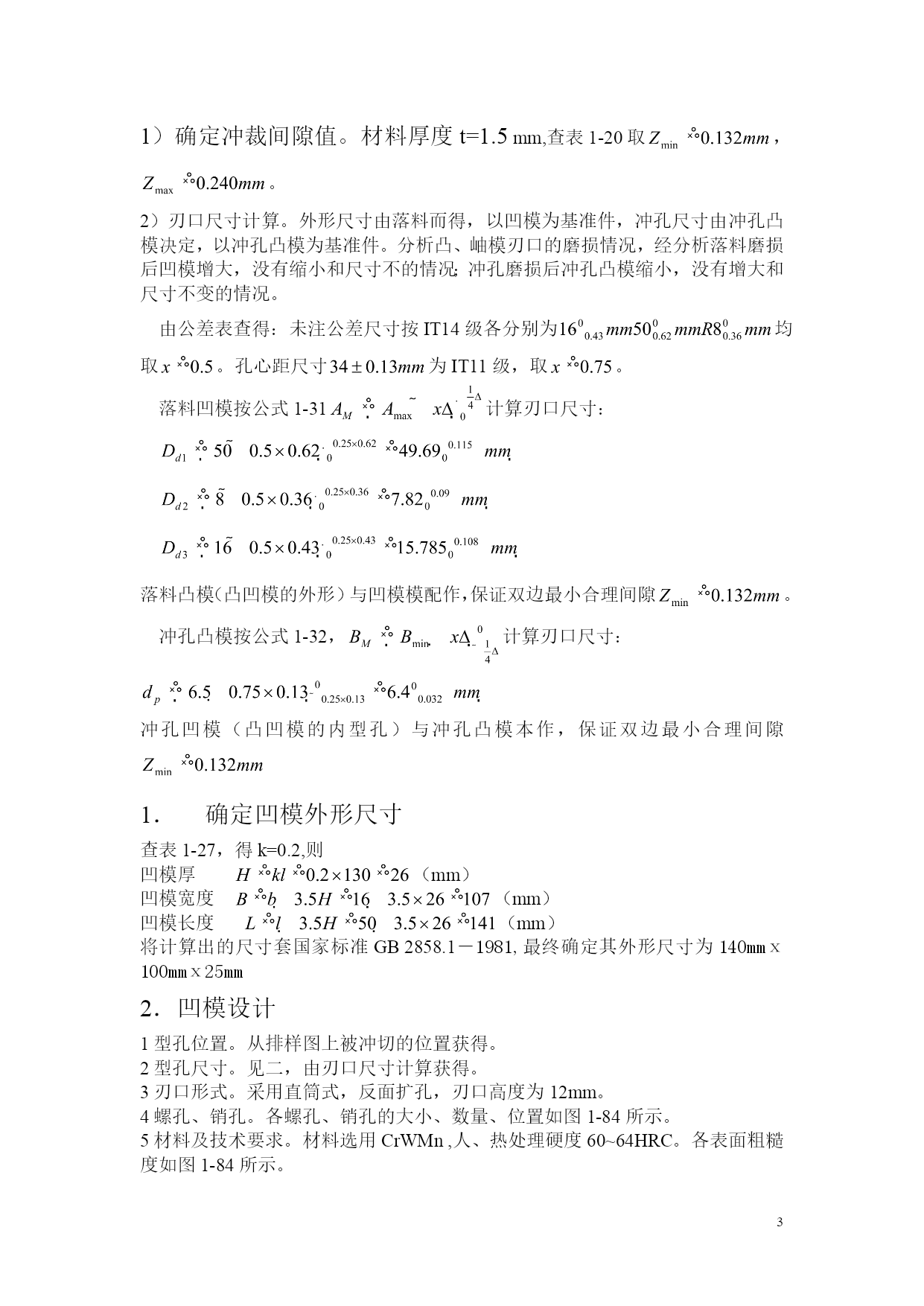

一、长形垫片冲压工艺性分析1.冲压件材料Q235钢是碳素结构钢,可以冲裁。2.冲压件结构该零件形状简单,结构对称,内、外形无尖角,适合冲裁加工。3.冲压件尺寸精度结论:该零件适合冲裁。二、冲裁工艺方案的确定1.长形垫片所需冲压工序为落料、冲孔两个基本工序,可有以下三种工艺方案:方案1:落料、冲孔(单工序模)方案2:落料—冲孔(复合模)方案3:落料—冲孔连续冲压(级进模)方案1虽然模具结构简单,能够保证精度要求,但需用两副模具,生产率较低,难以满足批量生产的要求。方案2只需一副模具,冲压件的精度容易保证,且生产率也高。方案3也只需要一副模具,生产率也很高,能够满足精度要求。但材料利用率较方案2低。通过对以上述三种方案的比较分析,该零件的冲压生产采用方案2较好。3.排样及工艺计算1)排样(1)排样方法。2)搭边值。查表1-3,得。3)条料宽度。根据公式(1-1):=4)材料利用率三、冲压力及压力中心的计算1.计算冲压力。采用弹性卸料装置和下出料方式的冲裁模,冲压力为冲裁力、卸料力和推件的总和。冲裁力根据冲裁力的计算公式(1-12):查表1-7取,L=2=118.24,得:卸料力卸料力的计算公式(1-13):查表1-8,取,得:推件力推件力的计算公式(1-14):查表1-8,取,且凹模洞口直刃高度h取12mm,,得:4)总冲压力总冲压力计算公式(1-17):5)初选压力机根据总冲压力选择压力机的标称压力,因为121000N<250KN80%,所以初选J23-25型开式可倾曲柄村力机,H()四、凸模、凹模、凸凹模刃口及结构尺寸计算1.具体计算1)确定冲裁间隙值。材料厚度t=1.5mm,查表1-20取,。2)刃口尺寸计算。外形尺寸由落料而得,以凹模为基准件,冲孔尺寸由冲孔凸模决定,以冲孔凸模为基准件。分析凸、岫模刃口的磨损情况,经分析落料磨损后凹模增大,没有缩小和尺寸不的情况;冲孔磨损后冲孔凸模缩小,没有增大和尺寸不变的情况。由公差表查得:未注公差尺寸按IT14级各分别为均取。孔心距尺寸为IT11级,取。落料凹模按公式1-31计算刃口尺寸:落料凸模(凸凹模的外形)与凹模模配作,保证双边最小合理间隙。冲孔凸模按公式1-32,计算刃口尺寸:冲孔凹模(凸凹模的内型孔)与冲孔凸模本作,保证双边最小合理间隙确定凹模外形尺寸查表1-27,得k=0.2,则凹模厚(mm)凹模宽度(mm)凹模长度(mm)将计算出的尺寸套国家标准GB2858.1-1981,最终确定其外形尺寸为140mmⅹ100mmⅹ25mm2.凹模设计1型孔位置。从排样图上被冲切的位置获得。2型孔尺寸。见二,由刃口尺寸计算获得。3刃口形式。采用直筒式,反面扩孔,刃口高度为12mm。4螺孔、销孔。各螺孔、销孔的大小、数量、位置如图1-84所示。5材料及技术要求。材料选用CrWMn,人、热处理硬度60~64HRC。各表面粗糙度如图1-84所示。6凹模零件图。由设计结果绘制成凹模零件图,如图1-84所示。凸模设计1.凸模设计1)凸模校核。凸模裁面尺寸较大,可不进行刚度校核。2)凸模的结构形式。直通式从排样图上被冲切的位置获得。凸模的固定方法采用螺钉、固定板固定法,如图1-10所示。3)凸模工作部分尺寸。见二,由凸模刃口尺寸计算获得。4)凸模长度的计算。查标准组合200X160X190~235GB2872。1-81得入固定板夺深度,固定卸料板,导料板厚度,凸模总修模量h取25mm,,得凸模长度5)材料及技术要求。材料选用Cr12,热处理硬度58~62HRC.各表面的粗糙度如图1-71所示。6)凸模零件图。由设计结果绘制成凸模零件图,如图1-71所示。4.凸凹模设计1)凸凹模壁厚。凸凹模最小值为,满足表1-1凸凹模壁厚最小值的要求。2)凸凹模的结构形式。采用直通式,形状从从排样图上被冲切的位置获得。固定方法:采用螺钉、固定板固定方法,如图。3)凸凹模工作部分尺寸。由刃口尺寸计算获得。4)凸凹模长度的计算。参考标准典型组合得固定板配合段,卸料板,此外,卸料板高出凸凹模,弹性元件安装高度取,得凸凹模长度:5)材料及技术要求。材料选用,热处理硬度HRC。各表面的粗糙度如图
