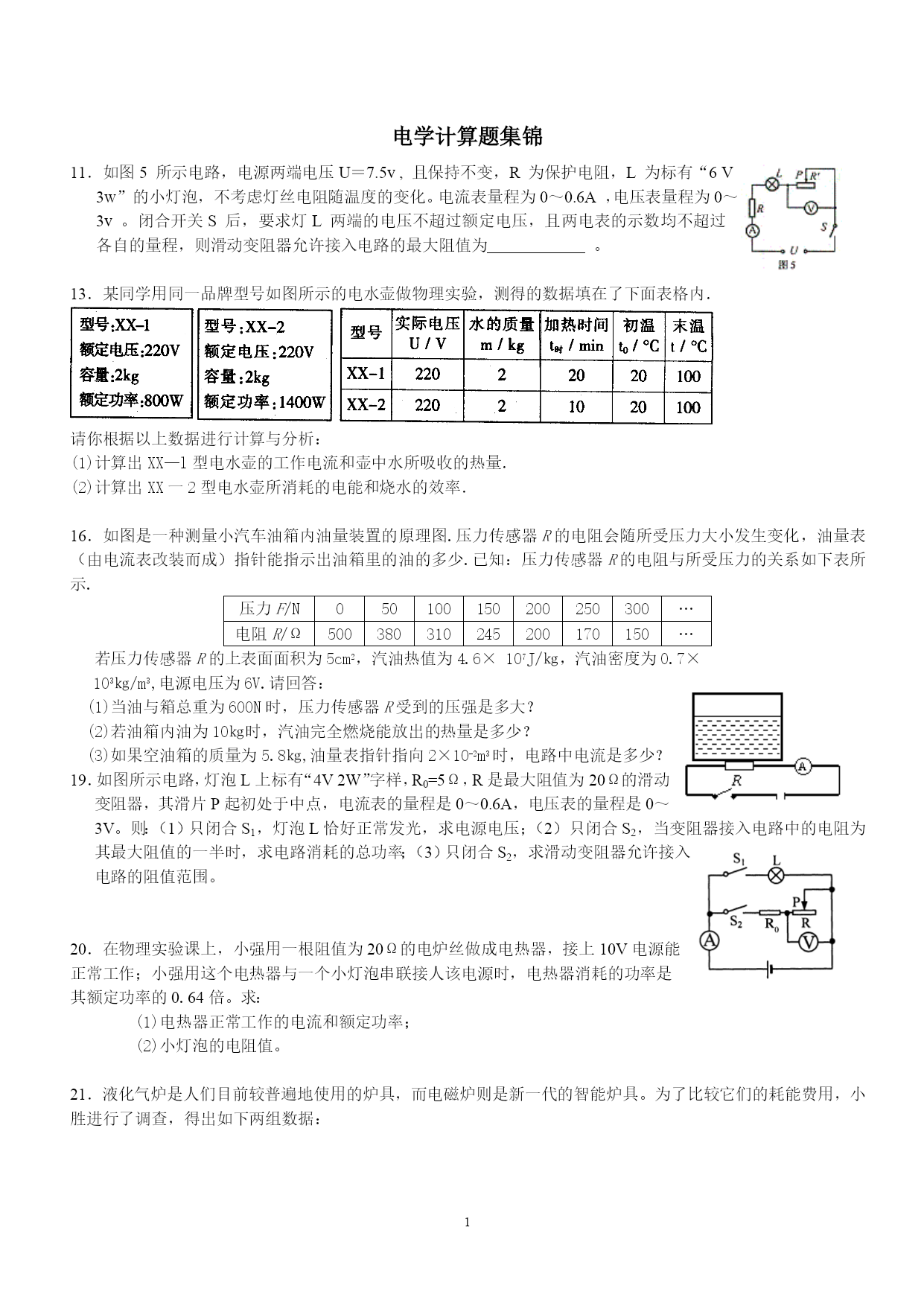

电学计算题集锦11．如图5所示电路，电源两端电压U＝7.5v,且保持不变，R为保护电阻，L为标有“6V3w”的小灯泡，不考虑灯丝电阻随温度的变化。电流表量程为0～0.6A，电压表量程为0～3v。闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。13．某同学用同一品牌型号如图所示的电水壶做物理实验，测得的数据填在了下面表格内．请你根据以上数据进行计算与分析：(1)计算出XX—l型电水壶的工作电流和壶中水所吸收的热量．(2)计算出XX一2型电水壶所消耗的电能和烧水的效率．16．如图是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.压力F/N050100150200250300…电阻R/Ω500380310245200170150…若压力传感器R的上表面面积为5cm2，汽油热值为4.6×107J/㎏，汽油密度为0.7×103㎏/m3,电源电压为6V.请回答：(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10-2m3时，电路中电流是多少？19．如图所示电路，灯泡L上标有“4V2W”字样，R0=5Ω，R是最大阻值为20Ω的滑动变阻器，其滑片P起初处于中点，电流表的量程是0～0.6A，电压表的量程是0～3V。则：（1）只闭合S1，灯泡L恰好正常发光，求电源电压；（2）只闭合S2，当变阻器接入电路中的电阻为其最大阻值的一半时，求电路消耗的总功率；（3）只闭合S2，求滑动变阻器允许接入电路的阻值范围。20．在物理实验课上，小强用一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；小强用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。求：(1)电热器正常工作的电流和额定功率；(2)小灯泡的电阻值。21．液化气炉是人们目前较普遍地使用的炉具，而电磁炉则是新一代的智能炉具。为了比较它们的耗能费用，小胜进行了调查，得出如下两组数据：请问：(1)若小胜家一天所需热量相当于把50kg的水从40℃加热到100℃，则他家一天需消耗多少热量?[C水＝4.2×103J/(kg·℃)](2)上述热量若靠电磁炉提供，需耗电多少度?若靠液化气炉提供，需燃烧多少千克的液化气?(1kw·h＝3.6×106J)(3)通过计算，你认为使用哪种炉具耗能费用更低？（提示：液化气炉热效率是指炉子有效利用的热量与燃料完全燃烧放出的热量之比；电磁炉热效率是指电磁炉有效利用的热量与消耗的电能之比）22．如图13所示，电源电压12V保持不变，小灯泡L的规格为”6V3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0-3A．(1)当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为多大?在10min内电流通过R1所产生的热量是多少?(2)当开关S1、S2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少?R2的电功率的变化范围是多少?24．保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S是保温箱的温度设定开关，它有三个档，分别为60℃、50℃和40℃，加热功率分别为90W、72W和45W。电源电压为36V，R1、R2、R3都是发热体。（1）当S拨至位置1时，加热功率是多少？R1的阻值是多少？（2）当S拨至位置3时，电路中的电流是多少？（3）当S拨至位置2时，R2的阻值是多少？28．小磊学习了电学知识后．与同学小光一起对他们住宅楼的用电情况作了调查。通过调查得知住宅楼内所有用电器功率(如下表所示)，同时还观测到：在用电高峰时，用电器两端电压达不到220V，最低时电压只有210V；在用电低谷时，电压又略高于220V，最高达225V。当住宅楼内的所有用电器同时正常工作时，通过输电线的总电流是多少?当用电高峰电压最低时，处于工作状态的白炽灯泡的实际功率为其额定功率的百分之几?(假设灯泡的电阻不变)12、解：（1）（2分）根据电能表读数的变化，这段时间电视机消耗的电能为：W=0.7kW（2分）（2）（4分）待机时间：t1=70h（1分）待机功率：（3分）（3）（2分）共消耗的电能：W=n·Pt2（1分）=6×105×10W×15h×30=2.7×106kWh（1分）（4）（2分）关机时要断开电视机的电源开关。
