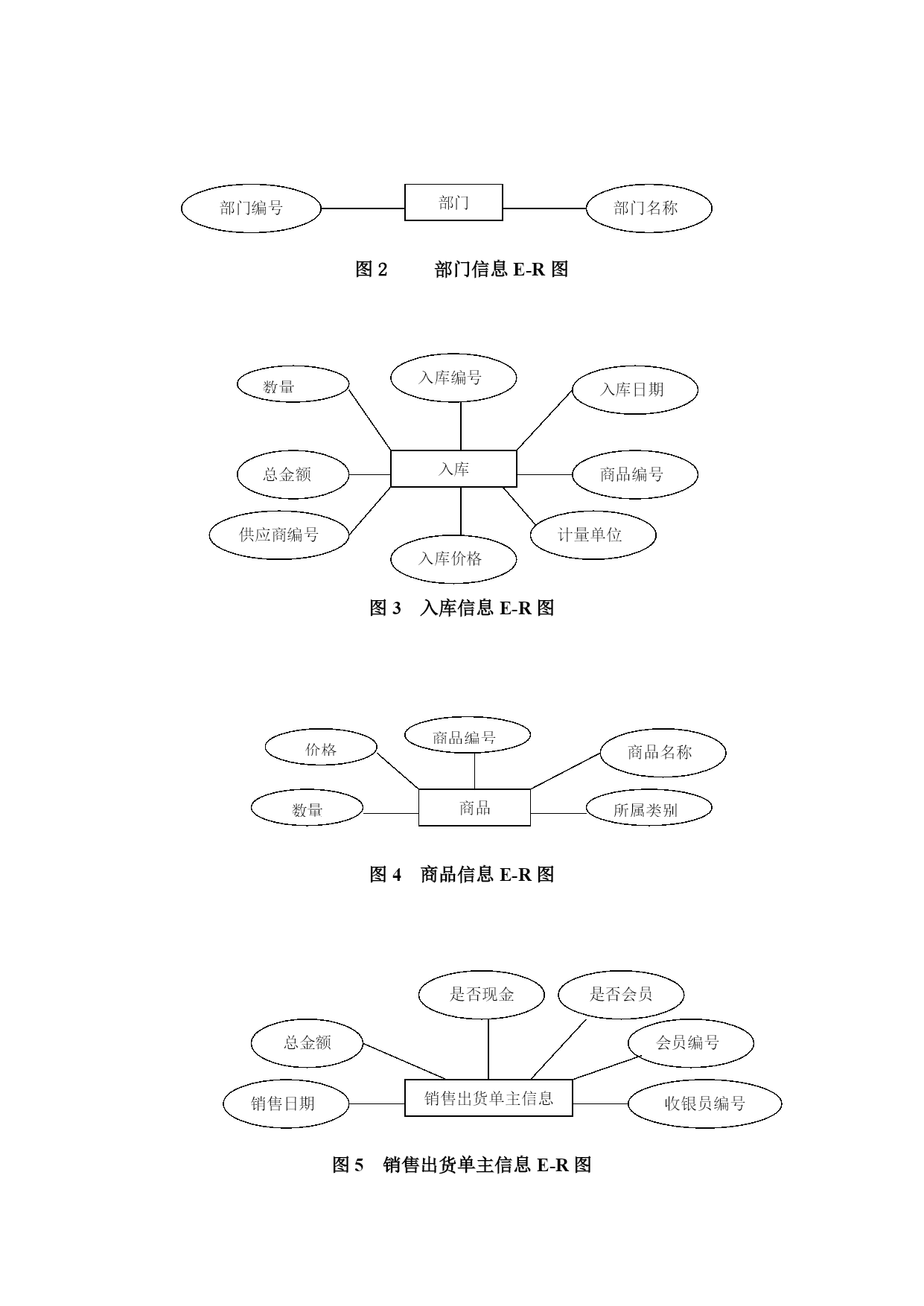

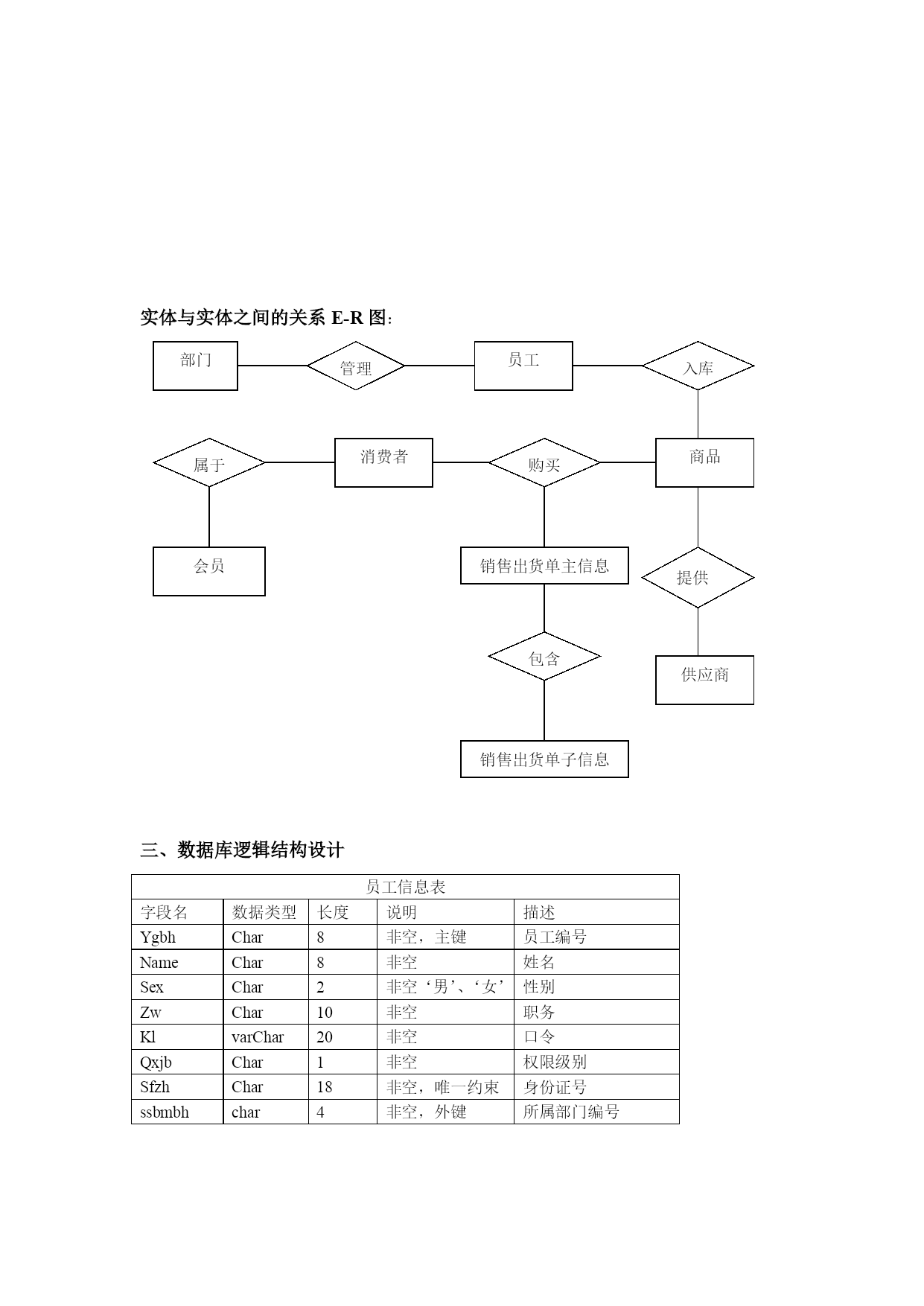

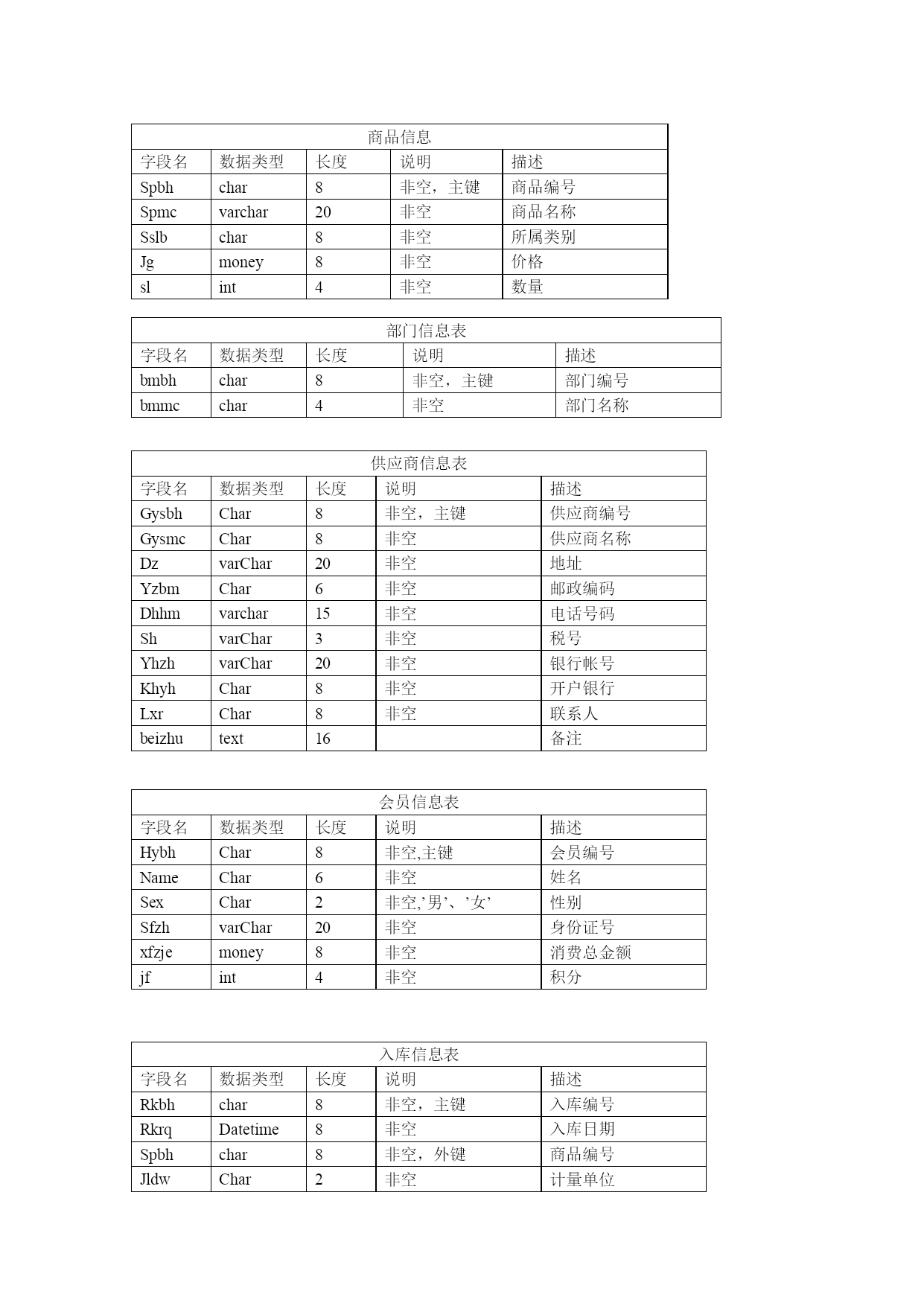

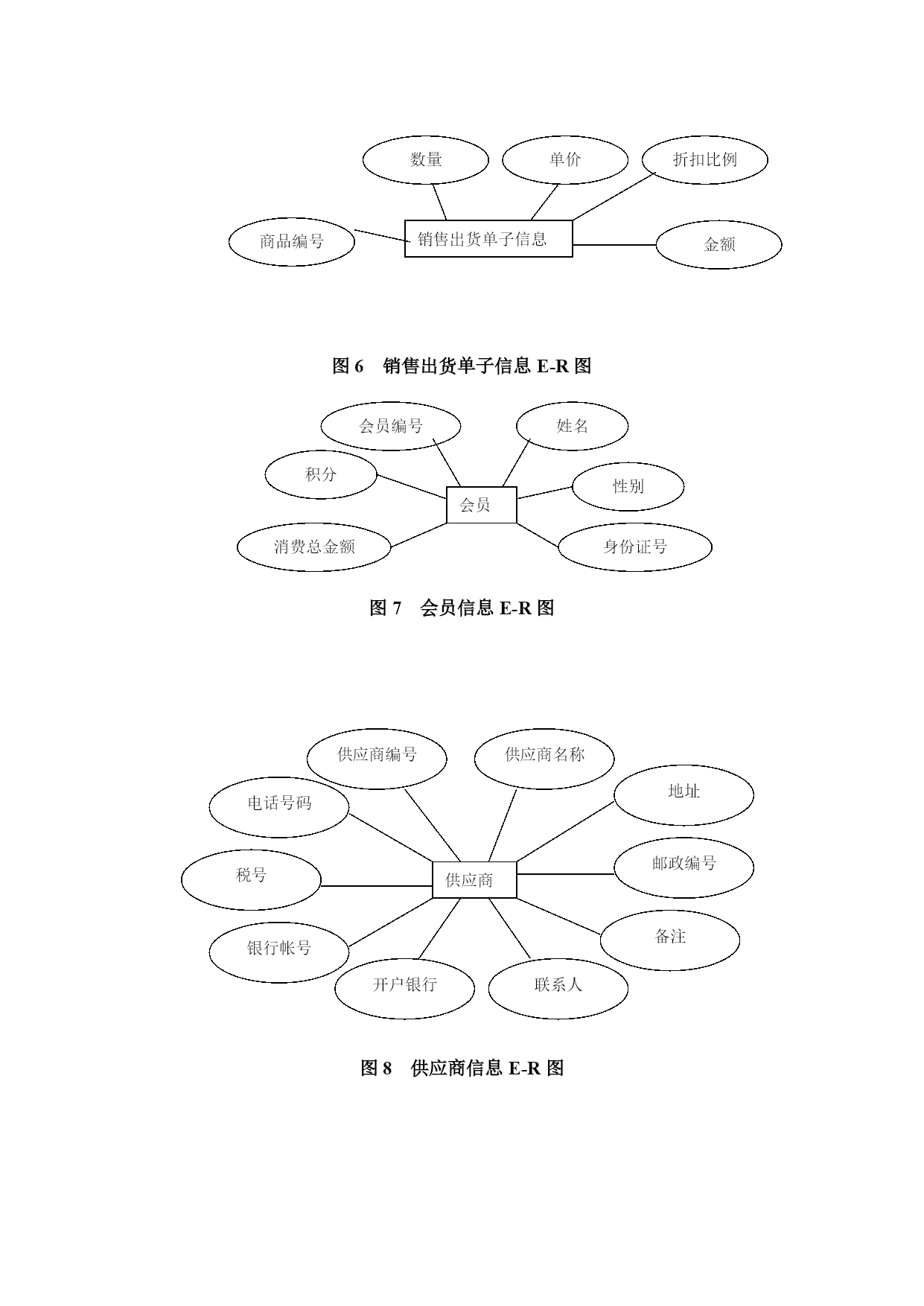

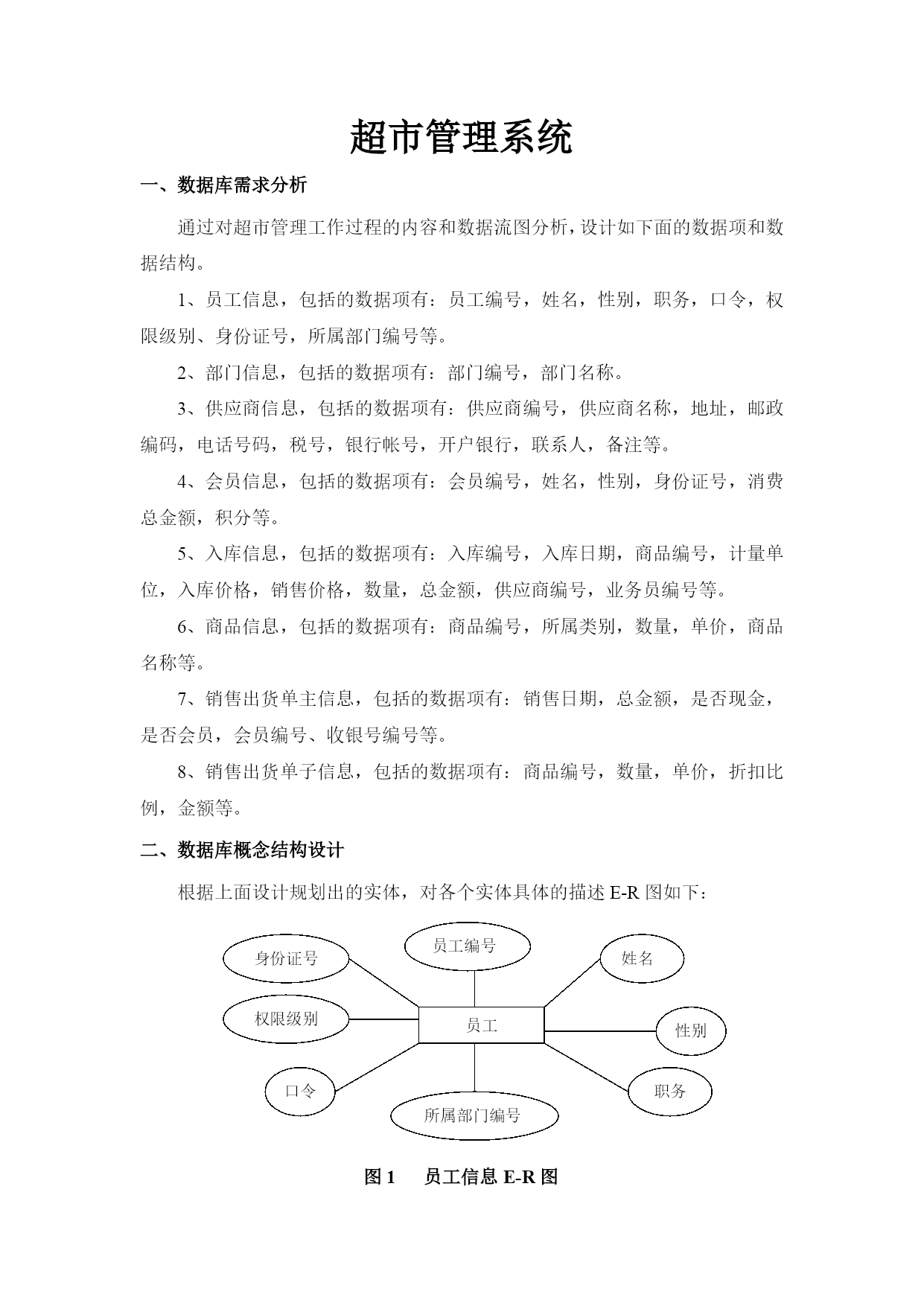

超市管理系统一、数据库需求分析通过对超市管理工作过程的内容和数据流图分析,设计如下面的数据项和数据结构。1、员工信息,包括的数据项有:员工编号,姓名,性别,职务,口令,权限级别、身份证号,所属部门编号等。2、部门信息,包括的数据项有:部门编号,部门名称。3、供应商信息,包括的数据项有:供应商编号,供应商名称,地址,邮政编码,电话号码,税号,银行帐号,开户银行,联系人,备注等。4、会员信息,包括的数据项有:会员编号,姓名,性别,身份证号,消费总金额,积分等。5、入库信息,包括的数据项有:入库编号,入库日期,商品编号,计量单位,入库价格,销售价格,数量,总金额,供应商编号,业务员编号等。6、商品信息,包括的数据项有:商品编号,所属类别,数量,单价,商品名称等。7、销售出货单主信息,包括的数据项有:销售日期,总金额,是否现金,是否会员,会员编号、收银号编号等。8、销售出货单子信息,包括的数据项有:商品编号,数量,单价,折扣比例,金额等。二、数据库概念结构设计根据上面设计规划出的实体,对各个实体具体的描述E-R图如下:员工编号姓名身份证号性别权限级别员工口令职务所属部门编号图1员工信息E-R图部门编号部门部门名称图2部门信息E-R图数量入库日期入库编号商品编号总金额入库供应商编号计量单位入库价格图3入库信息E-R图价格商品名称商品编号数量所属类别商品图4商品信息E-R图是否会员是否现金总金额会员编号销售日期收银员编号销售出货单主信息图5销售出货单主信息E-R图数量单价折扣比例商品编号金额销售出货单子信息图6销售出货单子信息E-R图会员编号姓名性别积分会员身份证号消费总金额图7会员信息E-R图供应商名称供应商编号地址电话号码邮政编号税号供应商银行帐号备注联系人开户银行图8供应商信息E-R图实体与实体之间的关系E-R图:销售出货单子信息包含销售出货单主信息会员属于消费者购买供应商提供商品入库员工管理部门三、数据库逻辑结构设计员工信息表字段名数据类型长度说明描述YgbhChar8非空,主键员工编号NameChar8非空姓名SexChar2非空‘男’、‘女’性别ZwChar10非空职务KlvarChar20非空口令QxjbChar1非空权限级别SfzhChar18非空,唯一约束身份证号ssbmbhchar4非空,外键所属部门编号商品信息字段名数据类型长度说明描述Spbhchar8非空,主键商品编号Spmcvarchar20非空商品名称Sslbchar8非空所属类别Jgmoney8非空价格slint4非空数量部门信息表字段名数据类型长度说明描述bmbhchar8非空,主键部门编号bmmcchar4非空部门名称供应商信息表字段名数据类型长度说明描述GysbhChar8非空,主键供应商编号GysmcChar8非空供应商名称DzvarChar20非空地址YzbmChar6非空邮政编码Dhhmvarchar15非空电话号码ShvarChar3非空税号YhzhvarChar20非空银行帐号KhyhChar8非空开户银行LxrChar8非空联系人beizhutext16备注会员信息表字段名数据类型长度说明描述HybhChar8非空,主键会员编号NameChar6非空姓名SexChar2非空,’男’、’女’性别SfzhvarChar20非空身份证号xfzjemoney8非空消费总金额jfint4非空积分入库信息表字段名数据类型长度说明描述Rkbhchar8非空,主键入库编号RkrqDatetime8非空入库日期Spbhchar8非空,外键商品编号JldwChar2非空计量单位RkjgMoney8非空入库价格XsjgMoney8非空销售价格Slint4非空数量ZjeMoney8非空总金额Gysbhchar8非空,外键供应商编号ywybhchar8非空,外键业务员编号库存信息表字段名数据类型长度说明描述kcxxbhchar8非空,主键库存信息编号Spbhchar8非空,外键商品编号kclint4非空库存量销售出货单主信息字段名数据类型长度说明描述Xsrqdatetime8非空销售日期ZjeMoney8非空总金额SfxjChar2非空是否现金Sfhychar2
