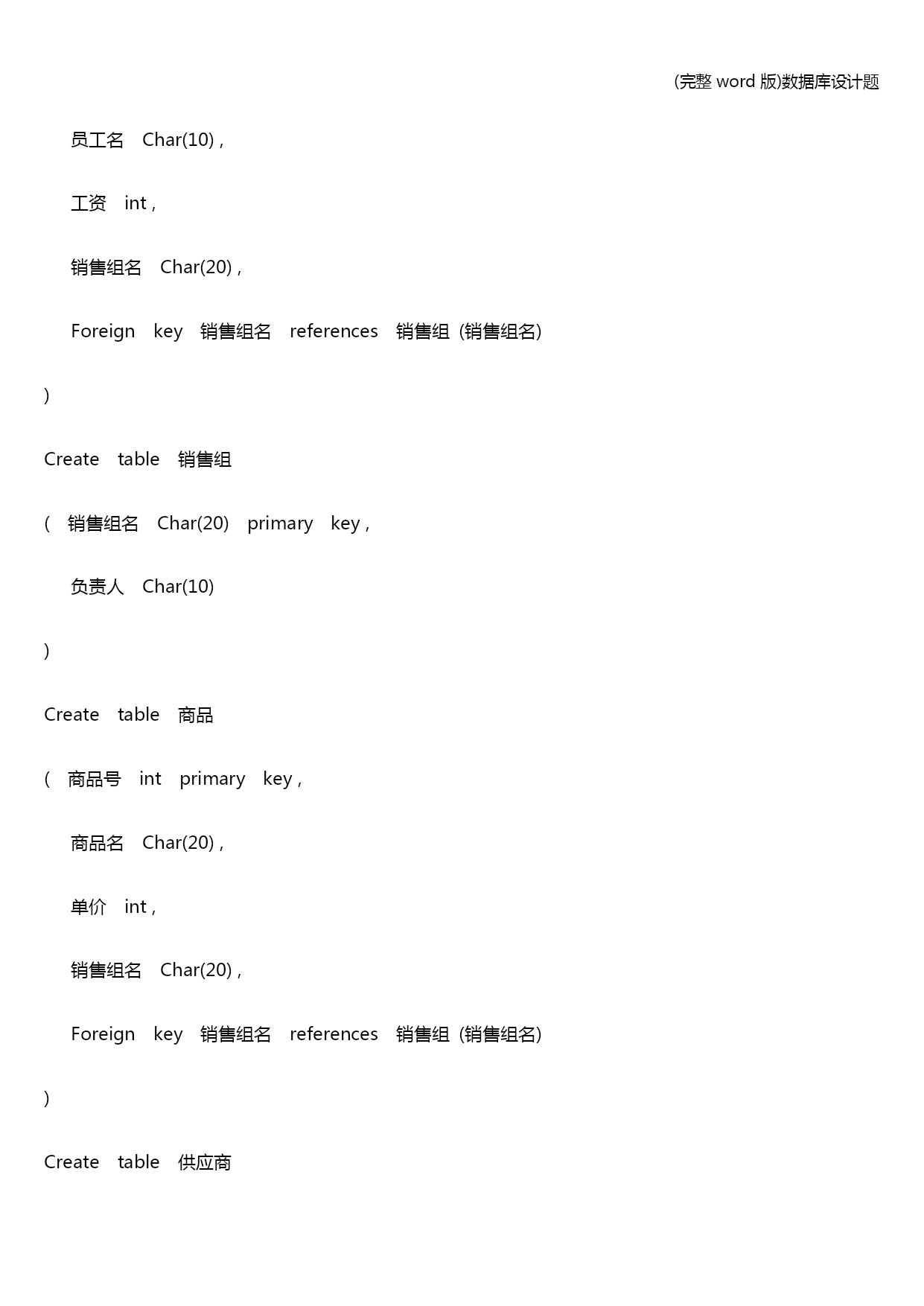

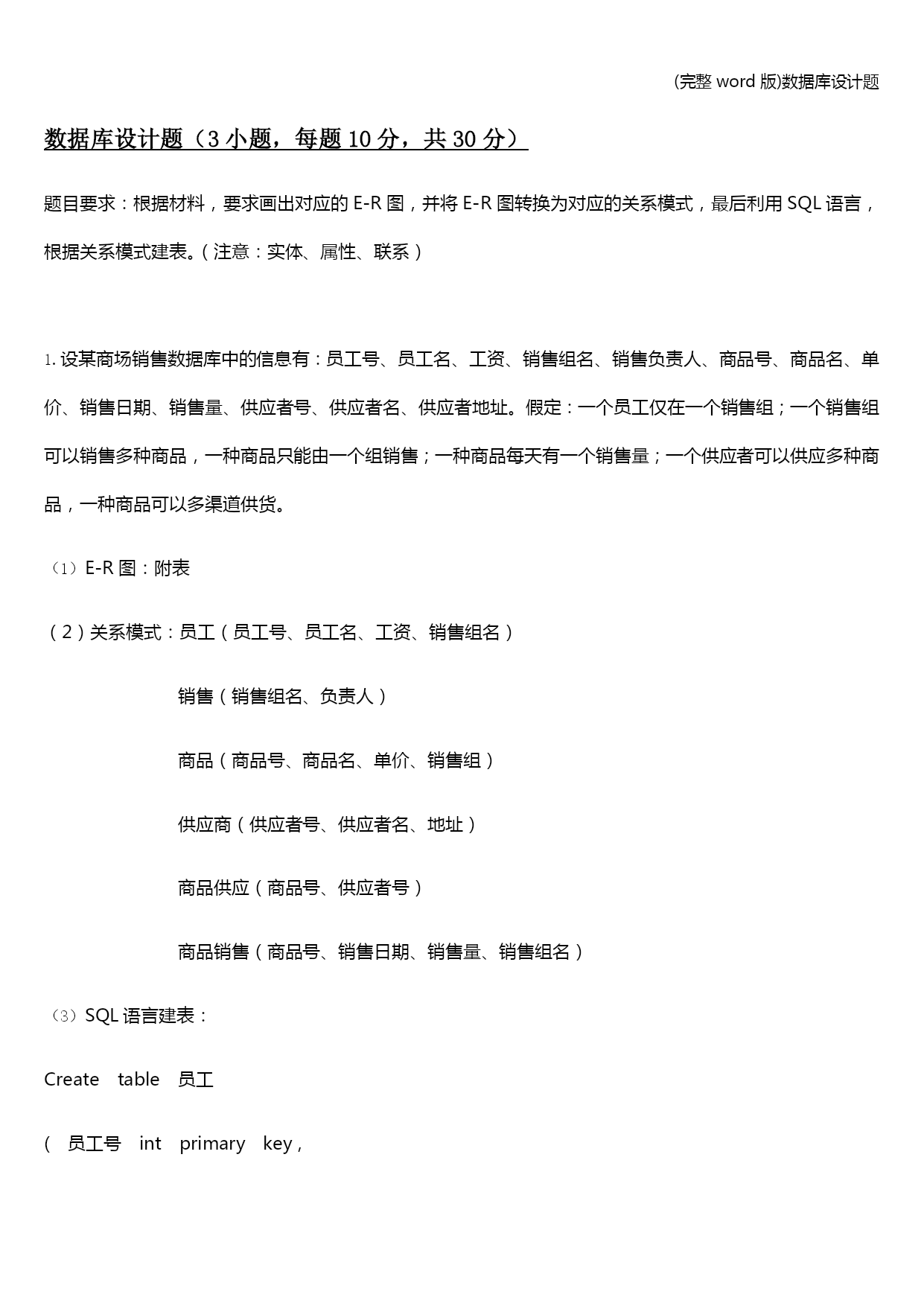

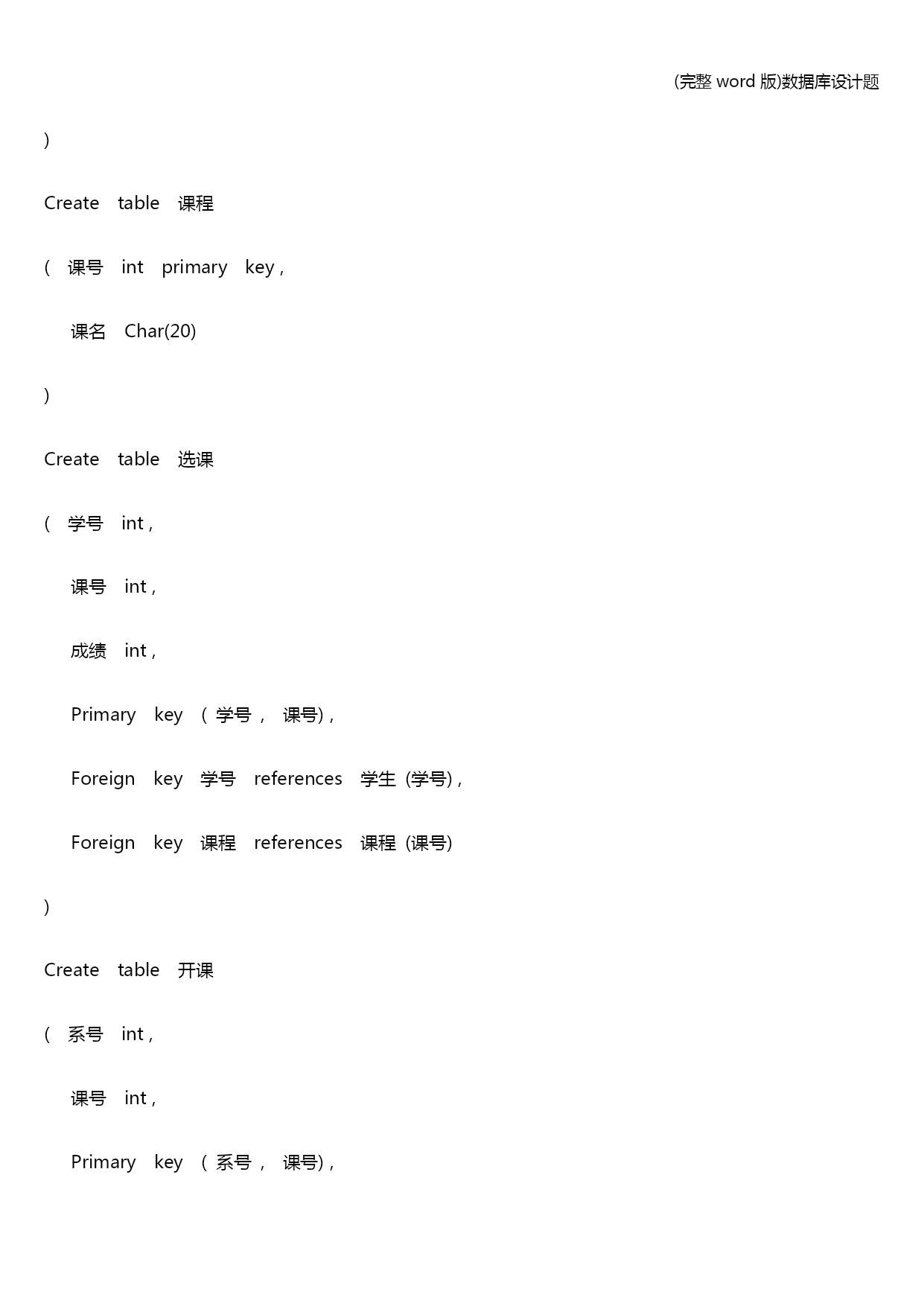

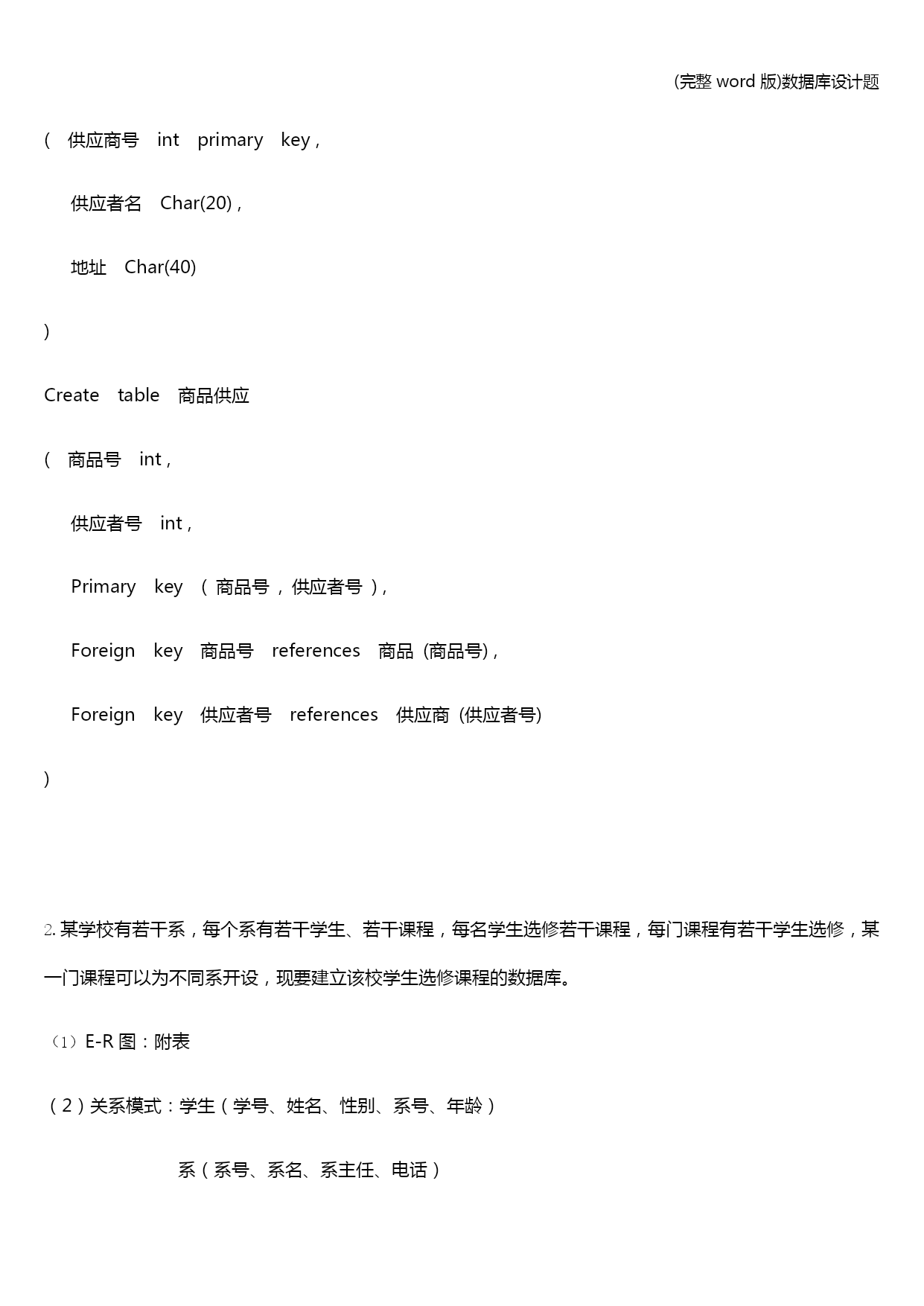

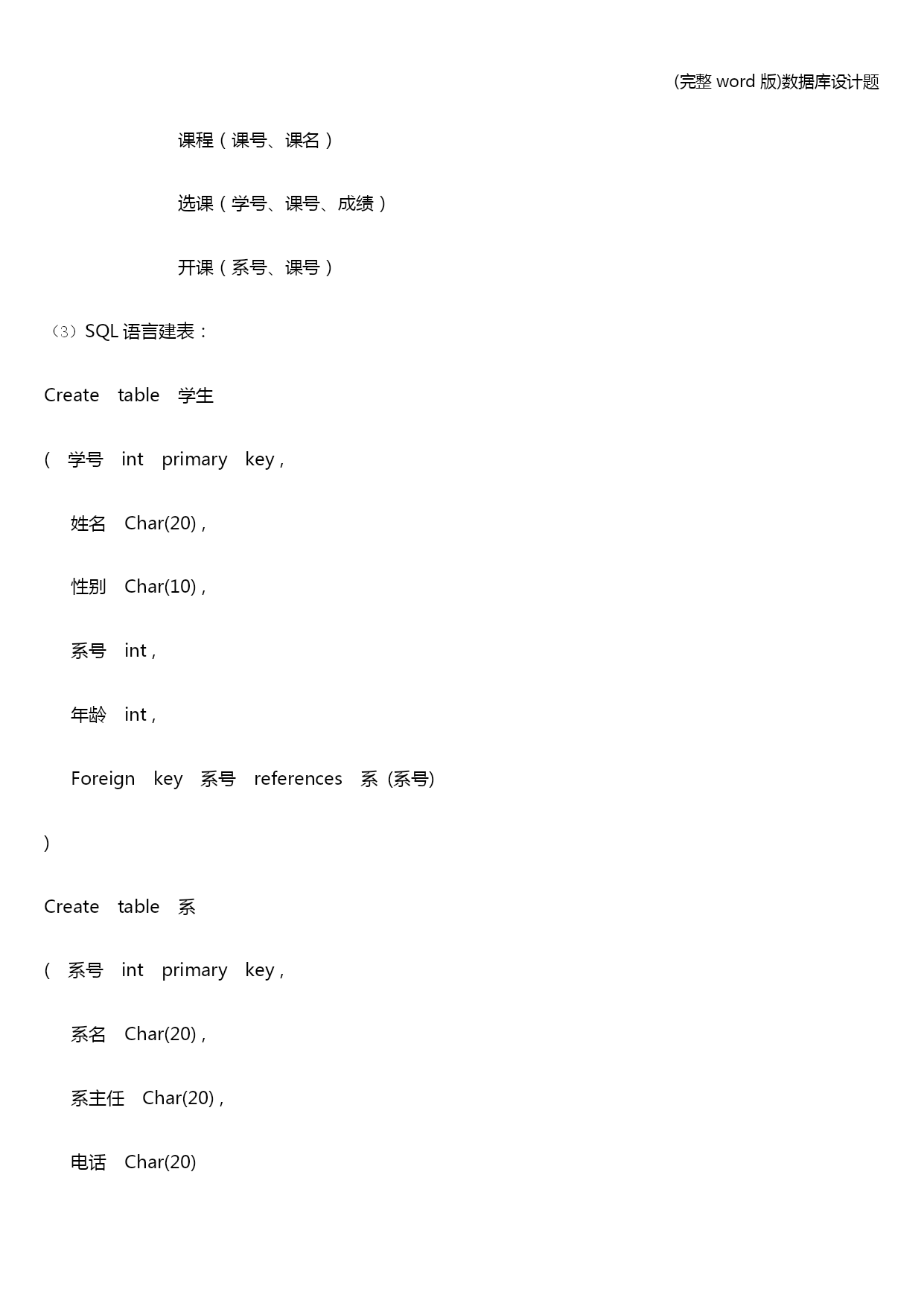

(完整word版)数据库设计题(完整word版)数据库设计题(完整word版)数据库设计题数据库设计题（3小题，每题10分，共30分）题目要求：根据材料，要求画出对应的E-R图，并将E-R图转换为对应的关系模式，最后利用SQL语言，根据关系模式建表。（注意：实体、属性、联系）设某商场销售数据库中的信息有：员工号、员工名、工资、销售组名、销售负责人、商品号、商品名、单价、销售日期、销售量、供应者号、供应者名、供应者地址。假定：一个员工仅在一个销售组；一个销售组可以销售多种商品，一种商品只能由一个组销售；一种商品每天有一个销售量；一个供应者可以供应多种商品，一种商品可以多渠道供货。E-R图：附表（2）关系模式：员工（员工号、员工名、工资、销售组名）销售（销售组名、负责人）商品（商品号、商品名、单价、销售组）供应商（供应者号、供应者名、地址）商品供应（商品号、供应者号）商品销售（商品号、销售日期、销售量、销售组名）SQL语言建表：Createtable员工(员工号intprimarykey,员工名Char(10),工资int,销售组名Char(20),Foreignkey销售组名references销售组(销售组名))Createtable销售组(销售组名Char(20)primarykey,负责人Char(10))Createtable商品(商品号intprimarykey,商品名Char(20),单价int,销售组名Char(20),Foreignkey销售组名references销售组(销售组名))Createtable供应商(供应商号intprimarykey,供应者名Char(20),地址Char(40))Createtable商品供应(商品号int,供应者号int,Primarykey(商品号,供应者号),Foreignkey商品号references商品(商品号),Foreignkey供应者号references供应商(供应者号))某学校有若干系，每个系有若干学生、若干课程，每名学生选修若干课程，每门课程有若干学生选修，某一门课程可以为不同系开设，现要建立该校学生选修课程的数据库。E-R图：附表（2）关系模式：学生（学号、姓名、性别、系号、年龄）系（系号、系名、系主任、电话）课程（课号、课名）选课（学号、课号、成绩）开课（系号、课号）SQL语言建表：Createtable学生(学号intprimarykey,姓名Char(20),性别Char(10),系号int,年龄int,Foreignkey系号references系(系号))Createtable系(系号intprimarykey,系名Char(20),系主任Char(20),电话Char(20))Createtable课程(课号intprimarykey,课名Char(20))Createtable选课(学号int,课号int,成绩int,Primarykey(学号,课号),Foreignkey学号references学生(学号),Foreignkey课程references课程(课号))Createtable开课(系号int,课号int,Primarykey(系号,课号),Foreignkey系号references系(系号),Foreignkey课号references课程(课号))某工厂生产若干产品，每种产品由不同的零件组成，有的零件可用在不同的产品上。这些零件由不同的原材料制成，不同零件所用的材料可以相同。这些零件按所属的不同产品分别放在仓库中，原材料按照类别放在若干仓库中。E-R图：附表关系模式：产品（产品号、产品名）零件（零件号、零件名）原材料（原材料号、原材料名、类别、仓库号）仓库（仓库号、仓库名）产品组成（产品号、零件号）零件制造（零件号、原材料号）零件存储（零件号、仓库号）SQL语言建表：Createtable产品(产品号intprimarykey,产品名Char(20))Createtable零件(零件号intprimarykey,零件名Char(20))Createtable原材料(原材料号intprimarykey,原材料名Char(20),类别Char(20),仓库号int,Foreignkey仓库号references仓库(仓库号))Createtable仓库(仓库号intprimarykey,仓库名Char(20),)Createtable产品组成(产品号int,零件号int,Primary
