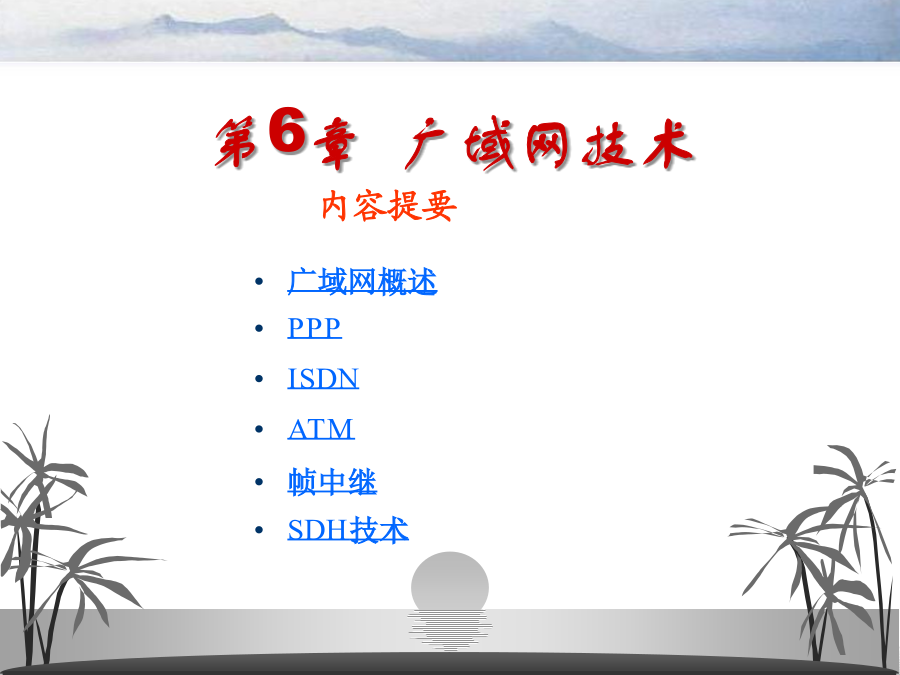

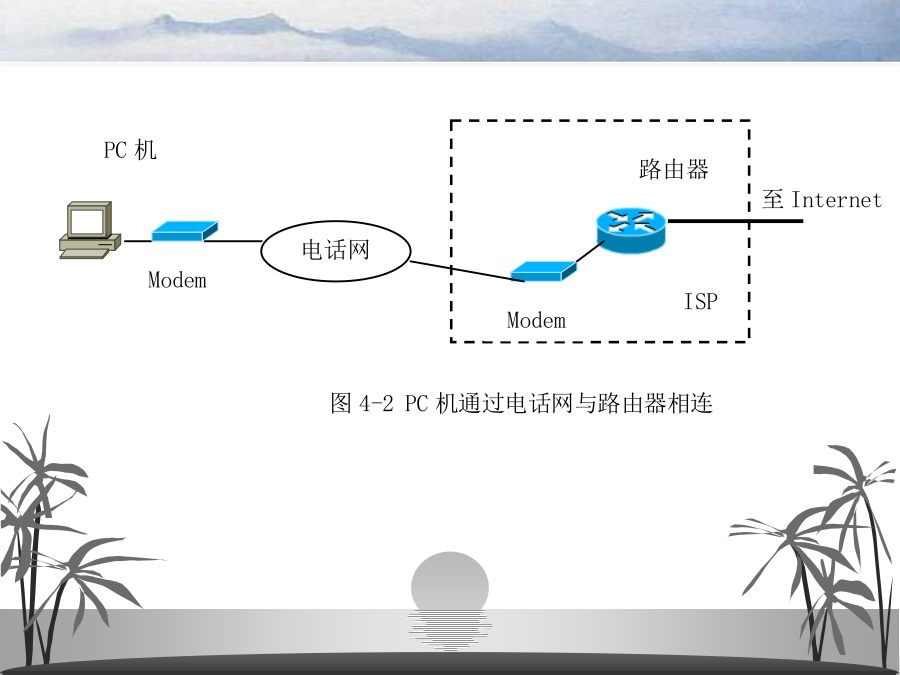

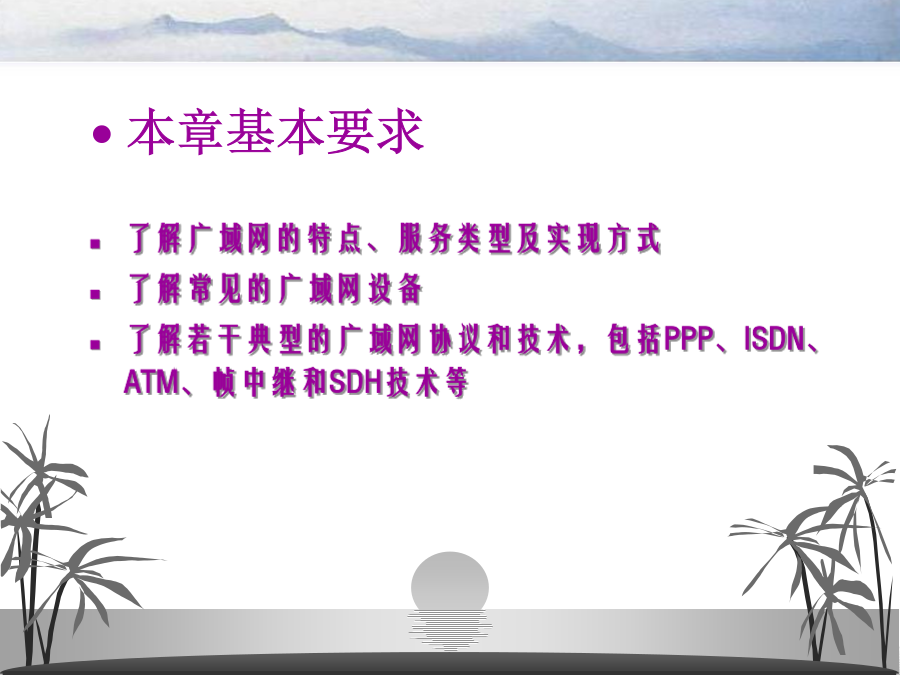

第6章广域网技术本章基本要求6.１广域网概述2.广域网服务的实现模型3.常见广域网设备4.常见广域网服务类型和带宽（1）按实现方式分类，广域网服务可分为专线服务、线路（电路）交换服务和包交换服务。（2）广域网传输带宽根据实现技术的不同，广域网可以提供从K到G数量级的不同传输带宽。5.广域网与OSI模型6.2PPPPPP是点对点协议（Point-to-PointProtocol）。PPP工作在数据链路层的广域网协议。PPP为路由器到路由器、主机到网络之间使用串行接口。接入方式如下图所示：ISP（因特网服务提供者，InternetServiceProvider)是一个能够提供用户拨号入网的经营机构。如163、169等。ISP再通过路由器与因特网相连（一般都用高速专线）。PPP成为Internet的正式标准，先在RFC1661中定义，后来又在RFC1662和RFC1665中进一步明确下来。PPP帧格式如下：PPP的体系结构PPP的连接一般要经历链路建立、链路质量协商、网络层协议选择和链路拆除四个阶段。●链路控制协议LCP（LinkControlProtocol）。用于建立、配置和测试数据链路连接。●PPP的验证是一个可选项。有两种类型的PPP验证：PAP(PasswordAuthenticationProtocol)和CHAP(ChallengeHandshakeAuthenticationProtocol)PAP:远程结点提供用户名与密码，本地结点验证，称二次握手。CHAP:本地结点提供一个挑战值，远程结点据此计算一个口令，再由本地结点验证，称为三次握手。●一套网络控制协议NCP（NetworkControlProtocol）。用于配置网络层协议。支持不同的网络层协议，如IP，OSI的网络层等。PSTN电话交换网，如ADSL,见p1306.3ISDN综合业务数字网ISDN（IntegratedServiceDigitalNetwork）是基于现有的电话网络来实现数字传输服务的标准。综合业务，即能综合传输话音、数据、图像、视频等。与后来提出的宽带ISDN相对应，传统的ISDN又被称为窄带(Narrowed)ISDN即N-ISDN，简称ISDN。1.ISDN的组成包括终端（TE1、TE2）、终端适配器、网络终端设备（NT1、NT2）、线路终端设备和交换终端设备等。2.ISDN的速率服务两种基本的服务：基本速率接口BRI(basicrateinterface)基群速率接口PRI（primaryrateinterface）●BRI接口包括两条全双工的B信道和一条全双工的D信道，简称为2B+D。B信道的速率为64KB/S，用来传送用户信息，D信道的速率为16KB/S，用来传送用户网络信令或低速的分组数据。总带宽为144KB/S。●基群速率接口PRI又叫做一次群接口。基群又分为两种速率：●●欧洲和中国采用30B+D信道结构，速率为2.048MB/S。其中B信道的速率为64KB/S，用来传送用户信息，D信道的速率也为64KB/S，但是用来传送用户网络指令。●●在美国和日本采用23B+D信道结构，速率为1.544MB/S。6.4ATM1.异步转移模式(AsynchronousTransferMode，简称ATM)传统的交换模式为电路交换与分组交换。ATM技术综合了电路交换的可靠性与分组交换的高效性，借鉴了两种交换方式的优点，采用了基于信元的统计时分复用技术。ATM广域网主要提供虚电路交换方式。信元(cell)是ATM用于传送信息的基本单元，53字节的固定长度。前５个字节为信头，装载信元的地址信息和其他一些控制信息;后48个字节为信息段，装载来自各种不同业务的用户信息。ATM论坛定义的物理层接口有SDHSTM-1、4、16，其数据传输速率分别可达成55.52M、662.08M、2488.32M。ATM是一种应用极为广泛的技术，在实际的应用中能够适应从低速到高速的各种传输业务，可应用于视频点播(VOD)、宽带信息查询、远程教育、远程医疗、远程协同办公、家庭购物、高速骨干网等。6.5帧中继帧中继(FrameRelay，简称FR)以X.25分组交换技术为基础,简化了可靠传输和差错控制机制。X.25网络具有三层体系，而帧中继网络只有物理层和链路层两层，以帧为传输单元。帧中继网络提供虚电路服务，两种:交换虚电路(SwitchedVirtualCircuits，SVCs)和永久虚电路(PermanentVirtualCircuits，PVCs)。帧中继的组成图示：6.6SDH技术同步数字体系SDH（SynchronousDigitalHierarchy）不仅适用
