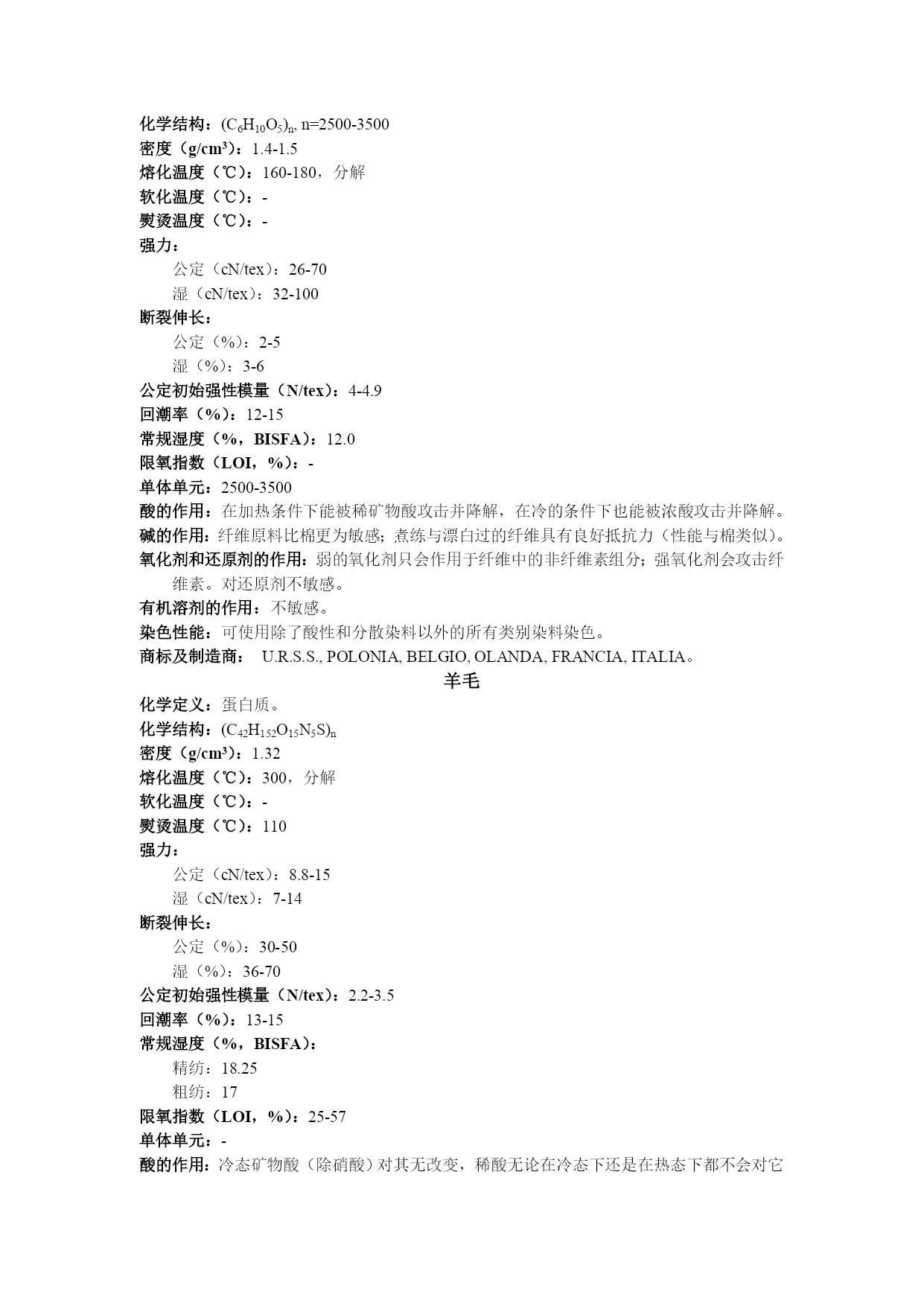

纺织纤维特性天然纤维棉化学定义：高聚合度（2000-3000）纤维素；棉属种籽的绒毛。化学结构：密度（g/cm3）：1.5-1.55熔化温度（℃）：160-180，分解软化温度（℃）：-熨烫温度（℃）：180强力：公定（cN/tex）：22-53湿（cN/tex）：25-70断裂伸长：公定（%）：3-7湿（%）：3.2-7.4公定初始强性模量（N/tex）：3.5-7回潮率（%）：7-9常规湿度（%，BISFA）：8.5限氧指数（LOI，%）：18-20单体单元：2000-3000酸的作用：在加热条件下能被稀矿物酸攻击并降解，在冷的条件下也能被浓酸攻击并降解。碱的作用：在冷和热的条件下都可耐受碳酸盐和碱性水溶液。氧化剂和还原剂的作用：弱的氧化剂只会作用于纤维中的非纤维素组分；强氧化剂会攻击纤维素。对还原剂不敏感。有机溶剂的作用：不敏感。染色性能：可使用除了酸性和分散染料以外的所有类别染料染色。商标及制造商：U.S.A.,MESSICO,BRISILE,U.R.S.S.,INDIA,CINA,PAKISTAN,EGITTO,SUDAN以及其它较小的生产国。亚麻化学定义：高聚合度（2500-3500）纤维素，来自亚麻茎组织。化学结构：(C6H10O5)n,n=2500-3500密度（g/cm3）：1.4-1.5熔化温度（℃）：160-180，分解软化温度（℃）：-熨烫温度（℃）：-强力：公定（cN/tex）：26-70湿（cN/tex）：32-100断裂伸长：公定（%）：2-5湿（%）：3-6公定初始强性模量（N/tex）：4-4.9回潮率（%）：12-15常规湿度（%，BISFA）：12.0限氧指数（LOI，%）：-单体单元：2500-3500酸的作用：在加热条件下能被稀矿物酸攻击并降解，在冷的条件下也能被浓酸攻击并降解。碱的作用：纤维原料比棉更为敏感；煮练与漂白过的纤维具有良好抵抗力（性能与棉类似）。氧化剂和还原剂的作用：弱的氧化剂只会作用于纤维中的非纤维素组分；强氧化剂会攻击纤维素。对还原剂不敏感。有机溶剂的作用：不敏感。染色性能：可使用除了酸性和分散染料以外的所有类别染料染色。商标及制造商：U.R.S.S.,POLONIA,BELGIO,OLANDA,FRANCIA,ITALIA。羊毛化学定义：蛋白质。化学结构：(C42H152O15N5S)n密度（g/cm3）：1.32熔化温度（℃）：300，分解软化温度（℃）：-熨烫温度（℃）：110强力：公定（cN/tex）：8.8-15湿（cN/tex）：7-14断裂伸长：公定（%）：30-50湿（%）：36-70公定初始强性模量（N/tex）：2.2-3.5回潮率（%）：13-15常规湿度（%，BISFA）：精纺：18.25粗纺：17限氧指数（LOI，%）：25-57单体单元：-酸的作用：冷态矿物酸（除硝酸）对其无改变，稀酸无论在冷态下还是在热态下都不会对它有改变。碱的作用：煮沸条件下易溶于5%碱性水溶液。会被碱性溶液和碳酸盐攻击，攻击程度随温度和碱液浓度决定。氧化剂和还原剂的作用：通常在一般的浓度下不会受到损伤；随温度和浓度的不同，碱性次氯酸盐会不同程度地攻击和改变纤维。有机溶剂的作用：不敏感。染色性能：可使用除了分散染料，硫化染料和不溶性偶氮染料以外的所有类别的染料染色。商标及制造商：AUSTRALIA,U.R.S.S.,NUOVAZELANDA,ARGENTINA,SUDAFRICA,U.S.A.及其它国家。蚕丝化学定义：丝心蛋白（+占大约25%质量的丝胶）。化学结构：密度（g/cm3）：1.25-1.37熔化温度（℃）：180，分解软化温度（℃）：-熨烫温度（℃）：110强力：公定（cN/tex）：24-45湿（cN/tex）：18-45断裂伸长：公定（%）：13-25湿（%）：25-30公定初始强性模量（N/tex）：6.6-10.2回潮率（%）：9.5-11常规湿度（%，BISFA）：11.0限氧指数（LOI，%）：-单体单元：-酸的作用：冷态下被浓矿物酸攻击和损坏，加热时被中等浓度的矿物酸攻击和损坏。碱的作用：煮沸条件下溶于5%碱性水溶液。会被烧碱降解；但一般对于碱处理没有羊毛敏感。氧化剂和还原剂的作用：用于漂白的浓度有限的氧化剂和还原剂溶液一般不会构成损伤。。有机溶剂的作用：不敏感。染色性能：可使用除了分散染料以外的所有类别的染料染色。商标及制造商：CINA,GIAPPONE,NORDeSUDCOREA,U.R.S.S.,INDIA,BRASILE,TURC
