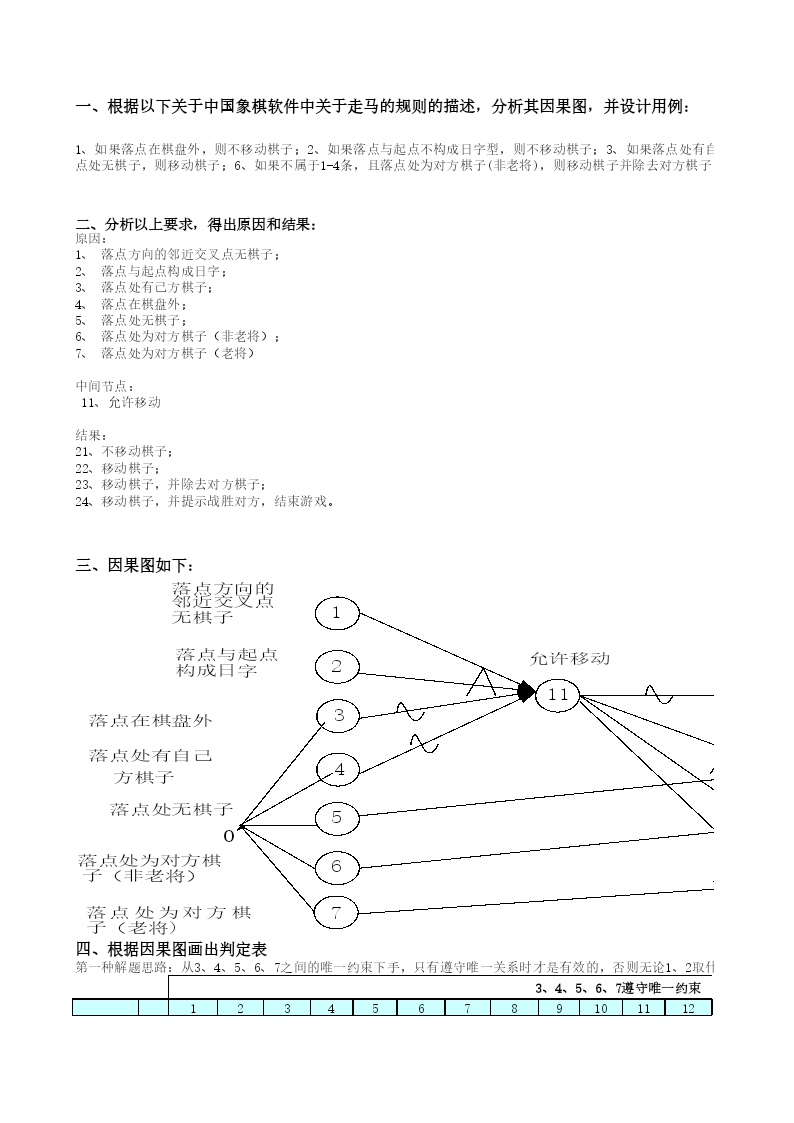

一、根据以下关于中国象棋软件中关于走马的规则的描述，分析其因果图，并设计用例：1、如果落点在棋盘外，则不移动棋子；2、如果落点与起点不构成日字型，则不移动棋子；3、如果落点处有自己方棋子，则不移动棋子；4、如果在落点方向的邻近交叉点有棋子（绊马腿），则不移动棋子；5、如果不属于1-4条，且落点处无棋子，则移动棋子；6、如果不属于1-4条，且落点处为对方棋子(非老将)，则移动棋子并除去对方棋子；7如果不属于1-4条，且落点处为对方老将，则移动棋子，并提示战胜对方，游戏结束。二、分析以上要求，得出原因和结果：原因：1、落点方向的邻近交叉点无棋子；2、落点与起点构成日字；3、落点处有己方棋子；4、落点在棋盘外；5、落点处无棋子；6、落点处为对方棋子（非老将）；7、落点处为对方棋子（老将）中间节点：11、允许移动结果：21、不移动棋子；22、移动棋子；23、移动棋子，并除去对方棋子；24、移动棋子，并提示战胜对方，结束游戏。三、因果图如下：四、根据因果图画出判定表第一种解题思路：从3、4、5、6、7之间的唯一约束下手，只有遵守唯一关系时才是有效的，否则无论1、2取什么值都是错误的。3、4、5、6、7遵守唯一约束3、4、5、6、7违反唯一约束123456789101112131415161718192012345678910111213141516171819202122232425262728293031条件111111111110000000000-------------------------------211111000001111100000-------------------------------31000010000100001000011111111111111110000000000000004010000100001000010001111111100000000111111110000000500100001000010000100111100001111000011110000111100060001000010000100001011001100110011001100110011001107000010000100001000011010101010101010101010101010101中间结果11FALSEFALSETRUETRUETRUEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSE这样的数据组合在实际测试时是不可能构造出来的，所以无需测试结果21TRUETRUEFALSEFALSEFALSETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUE22FALSEFALSETRUEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSE23FALSEFALSEFALSETRUEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSE24FALSEFALSEFALSEFALSETRUEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSE考虑到只要是在棋盘外，其它条件无法取值，结果就是不能移动。所以条件1可以单独考虑成为一个用例，其它的条件才在一起做因果图和判定表.即1、6、11、16可以合成一个用例，就是在落点是棋盘外的情况下，结果直接为不能移动，不需要跟其它条件放在一起判断。,这样的话就剩下17个测试用例。1234567891011121314151617条件1-11111111000000002-11110000111100003100000000000000004-10001000100010005-01000100010001006-00100010001000107-0001000100010001中间结果11FALSEFALSETRUETRUETRUEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSEFALSE结果21TURETRUEFALSEFALSEFALSETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUETRUE22FALSEFALSETRUEFALSEFALSEFALSEFA
