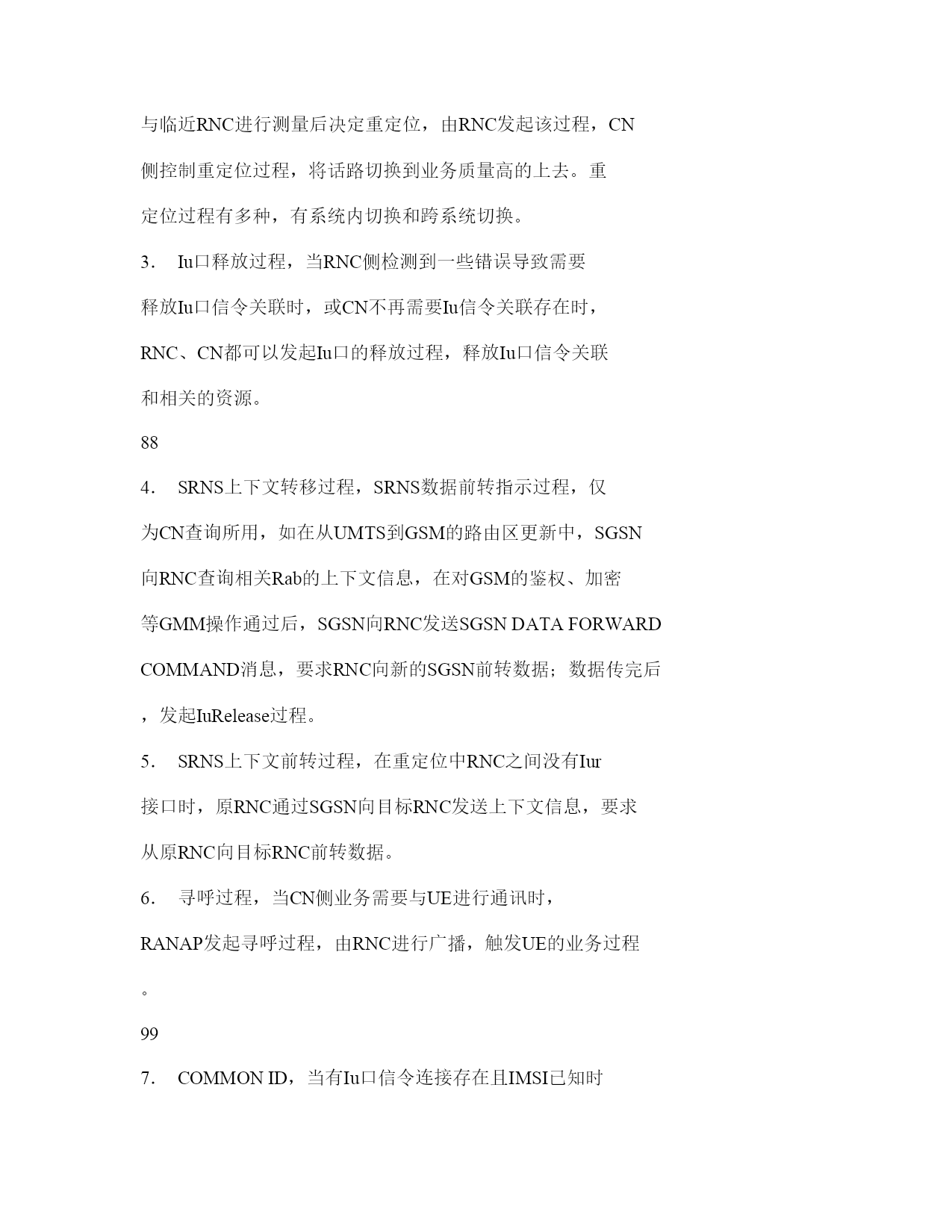

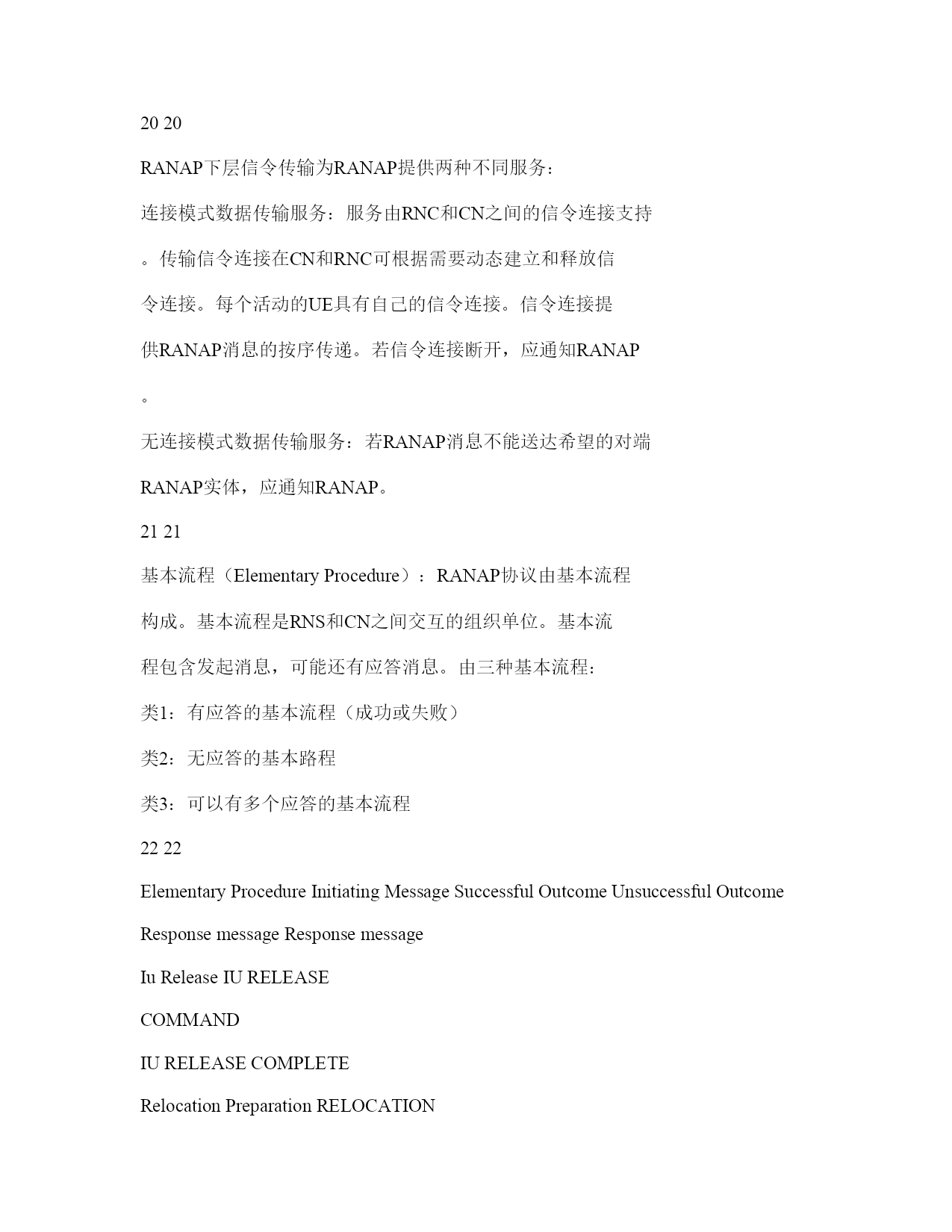

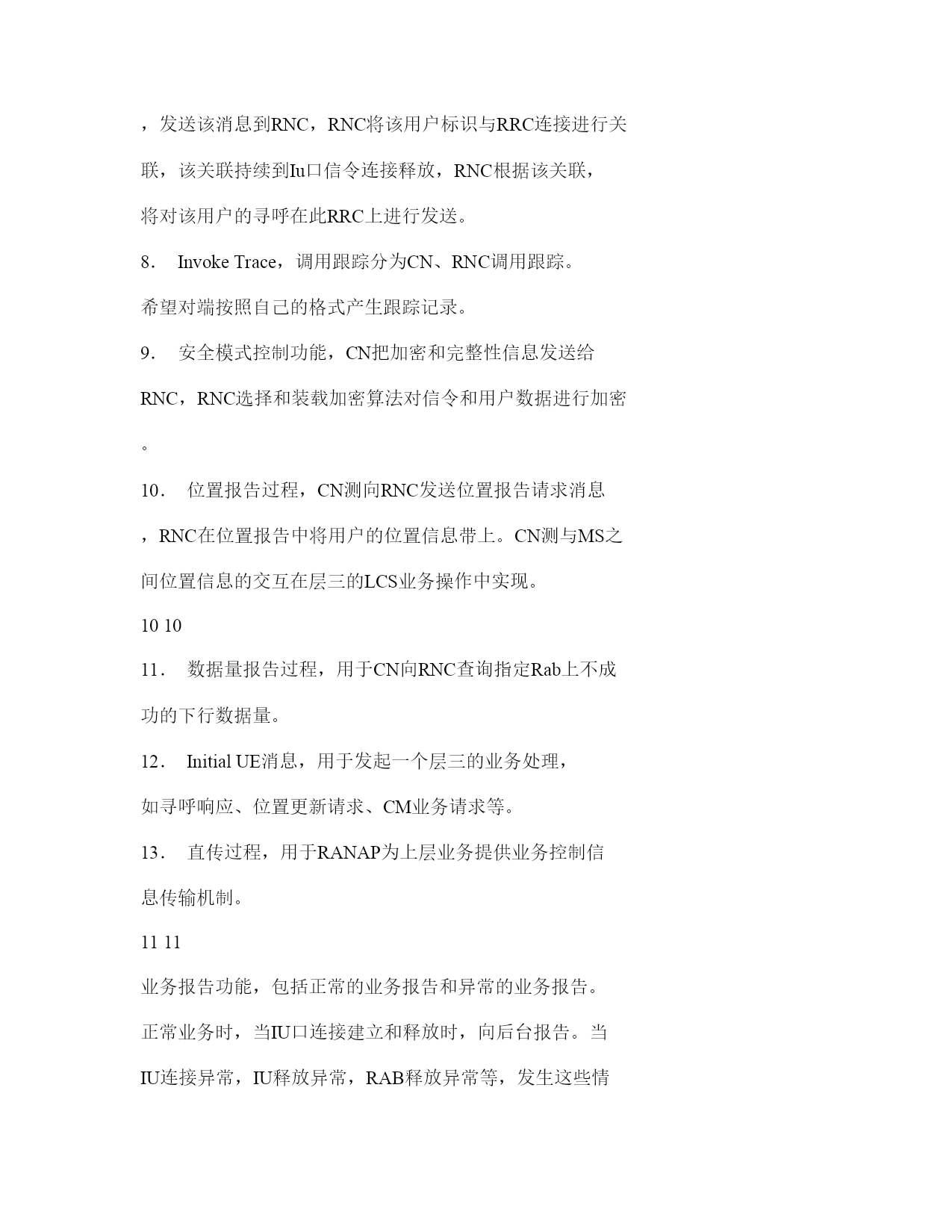

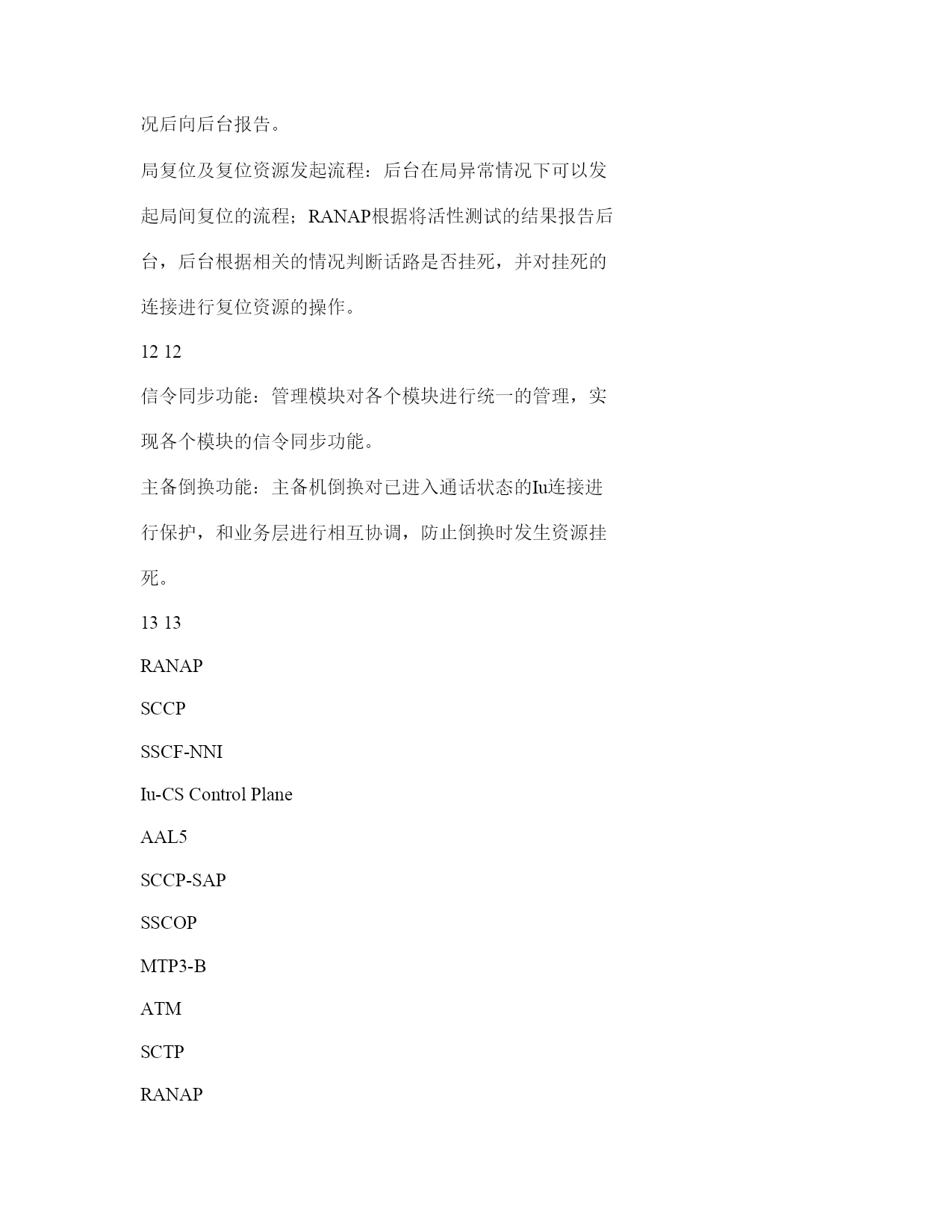

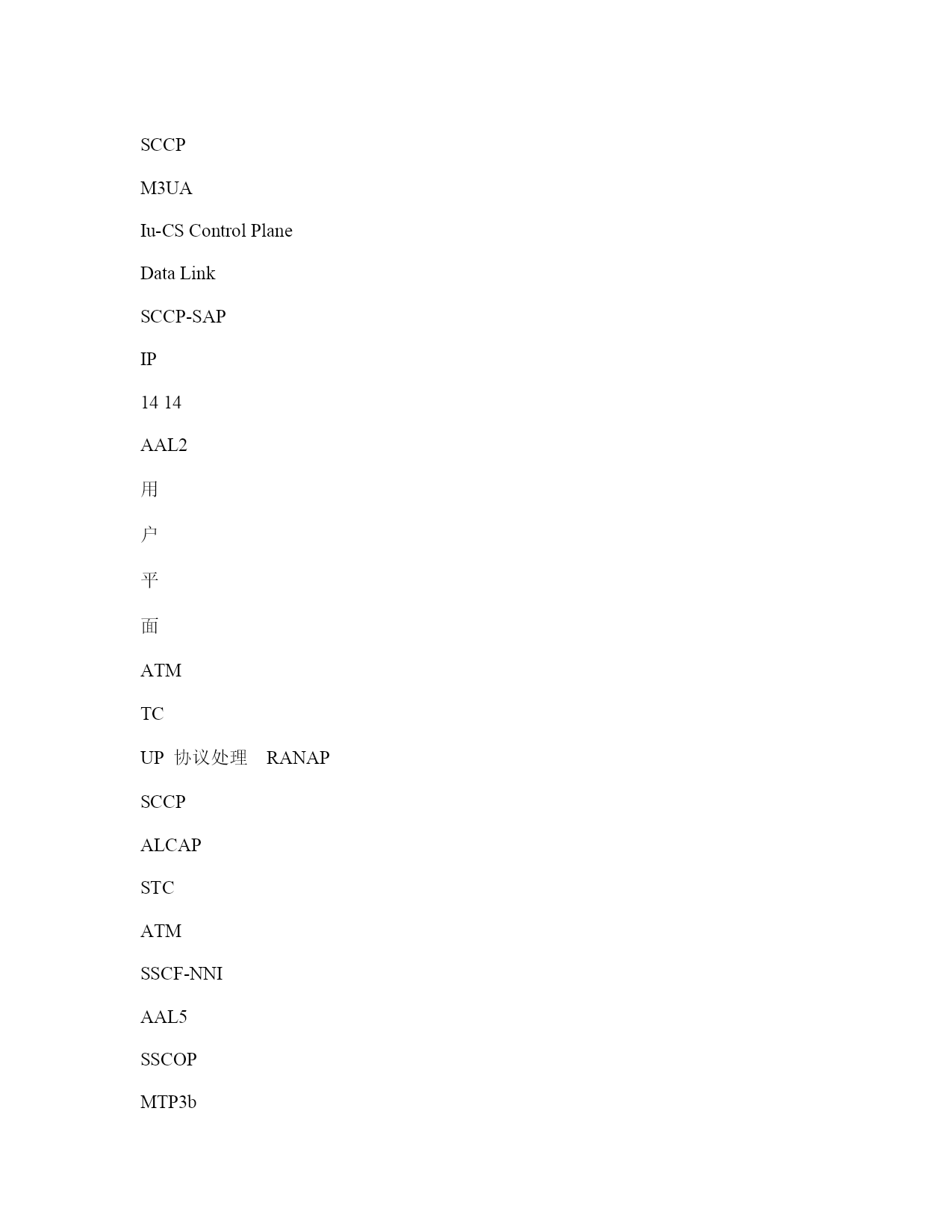

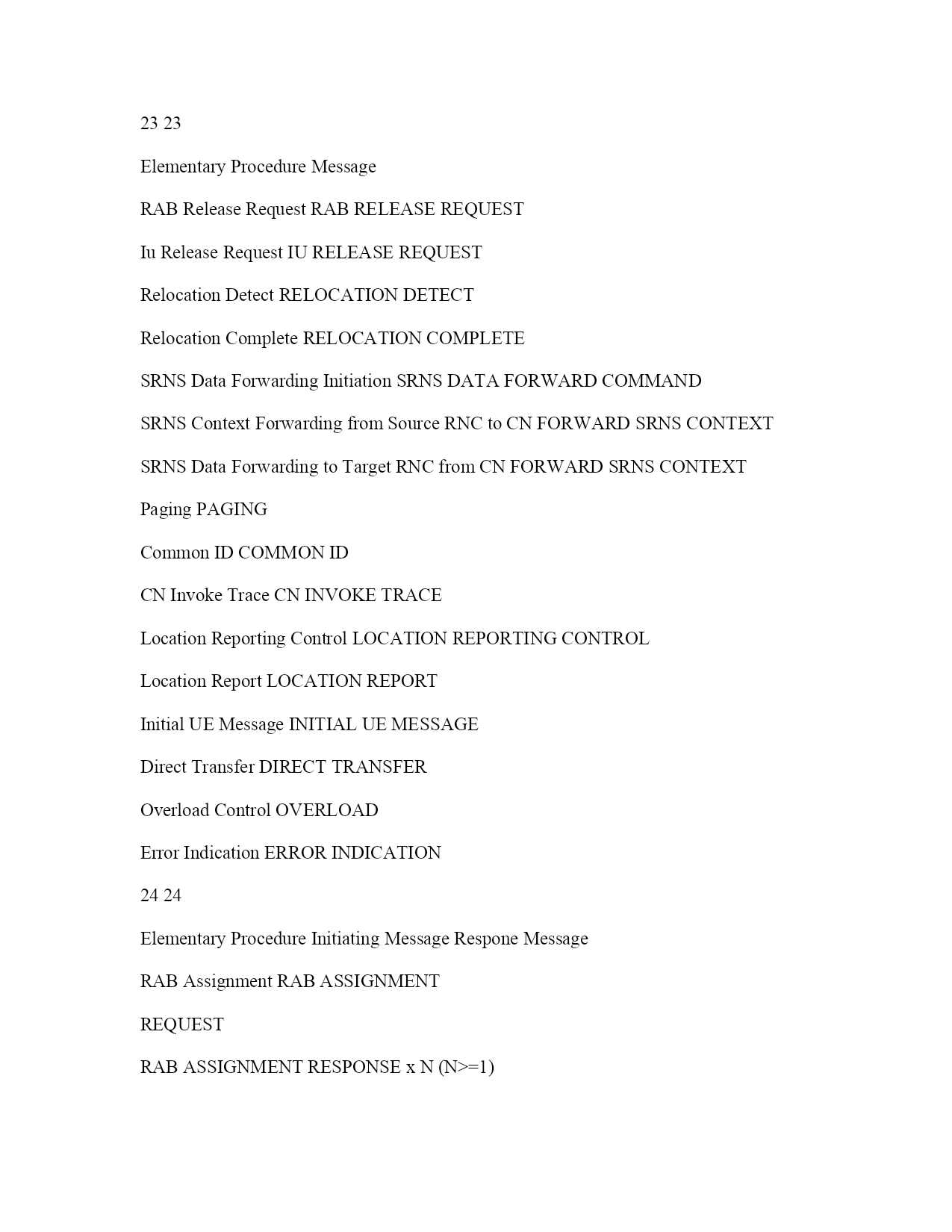

RANAPRANAPRANAPRANAP22RANAPRANAP流程介绍流程介绍学习协议的意义学习协议的意义RANAPRANAP协议简介协议简介33一。了解系统的工作原理；二。理解我们开局数据配置的原因；三。在维护中助我们进行故障分析；44学习协议的意义学习协议的意义RANAPRANAP协议简介协议简介RANAPRANAP流程介绍流程介绍55RANAP位于网络层的最下面，是传输层SCCP的用户。同时，RANAP为上层的MM、GMM和HO等模块实体提供服务，以便完成呼叫、切换等功能。RANAP还接受RANAP编解码模块提供的编解码服务，将从SCCP传来/传出的消息进行解码/编码的工作。RANAP信令功能分为管理模块和业务处理模块。RANAP管理模块负责CN与RNC之间的管理功能，业务处理模块负责层间资源的占用和释放功能。同时，为实现多模块管理和后台的管理，RANAP模块同时还具有网管业务功能和多模块管理功能。661．交换局维护功能，负责信令点可达、不可达、闪断等状态的处理，各RANAP模块间实时同步。2．交换局间过载功能的处理，侦测到本交换局过载，向邻接局报告；收到邻接局的过载信号，进行相应的业务限制处理。3．交换局间全局复位功能：由于信令点断开时间太长或初次启动及双方资源不同步等原因，发起全局复位功能，交换局两端RANAP资源进行复位。4．复位资源，交换局本地或对方需要对部分Iu口资源进行复位而进行的操作。5．错误指示，当RANAP信号在解码中出现问题时，可以根据需要选择向对端局发送错误指示信号，通知对端局。771．RAB指配功能，在呼叫过程中需要对业务数据承载进行指配的功能。2．重定位过程，当RNC或UE侦测到业务质量下降，且与临近RNC进行测量后决定重定位，由RNC发起该过程，CN侧控制重定位过程，将话路切换到业务质量高的上去。重定位过程有多种，有系统内切换和跨系统切换。3．Iu口释放过程，当RNC侧检测到一些错误导致需要释放Iu口信令关联时，或CN不再需要Iu信令关联存在时，RNC、CN都可以发起Iu口的释放过程，释放Iu口信令关联和相关的资源。884．SRNS上下文转移过程，SRNS数据前转指示过程，仅为CN查询所用，如在从UMTS到GSM的路由区更新中，SGSN向RNC查询相关Rab的上下文信息，在对GSM的鉴权、加密等GMM操作通过后，SGSN向RNC发送SGSNDATAFORWARDCOMMAND消息，要求RNC向新的SGSN前转数据；数据传完后，发起IuRelease过程。5．SRNS上下文前转过程，在重定位中RNC之间没有Iur接口时，原RNC通过SGSN向目标RNC发送上下文信息，要求从原RNC向目标RNC前转数据。6．寻呼过程，当CN侧业务需要与UE进行通讯时，RANAP发起寻呼过程，由RNC进行广播，触发UE的业务过程。997．COMMONID，当有Iu口信令连接存在且IMSI已知时，发送该消息到RNC，RNC将该用户标识与RRC连接进行关联，该关联持续到Iu口信令连接释放，RNC根据该关联，将对该用户的寻呼在此RRC上进行发送。8．InvokeTrace，调用跟踪分为CN、RNC调用跟踪。希望对端按照自己的格式产生跟踪记录。9．安全模式控制功能，CN把加密和完整性信息发送给RNC，RNC选择和装载加密算法对信令和用户数据进行加密。10．位置报告过程，CN测向RNC发送位置报告请求消息，RNC在位置报告中将用户的位置信息带上。CN测与MS之间位置信息的交互在层三的LCS业务操作中实现。101011．数据量报告过程，用于CN向RNC查询指定Rab上不成功的下行数据量。12．InitialUE消息，用于发起一个层三的业务处理，如寻呼响应、位置更新请求、CM业务请求等。13．直传过程，用于RANAP为上层业务提供业务控制信息传输机制。1111业务报告功能，包括正常的业务报告和异常的业务报告。正常业务时，当IU口连接建立和释放时，向后台报告。当IU连接异常，IU释放异常，RAB释放异常等，发生这些情况后向后台报告。局复位及复位资源发起流程：后台在局异常情况下可以发起局间复位的流程；RANAP根据将活性测试的结果报告后台，后台根据相关的情况判断话路是否挂死，并对挂死的连接进行复位资源的操作。1212信令同步功能：管理模块
