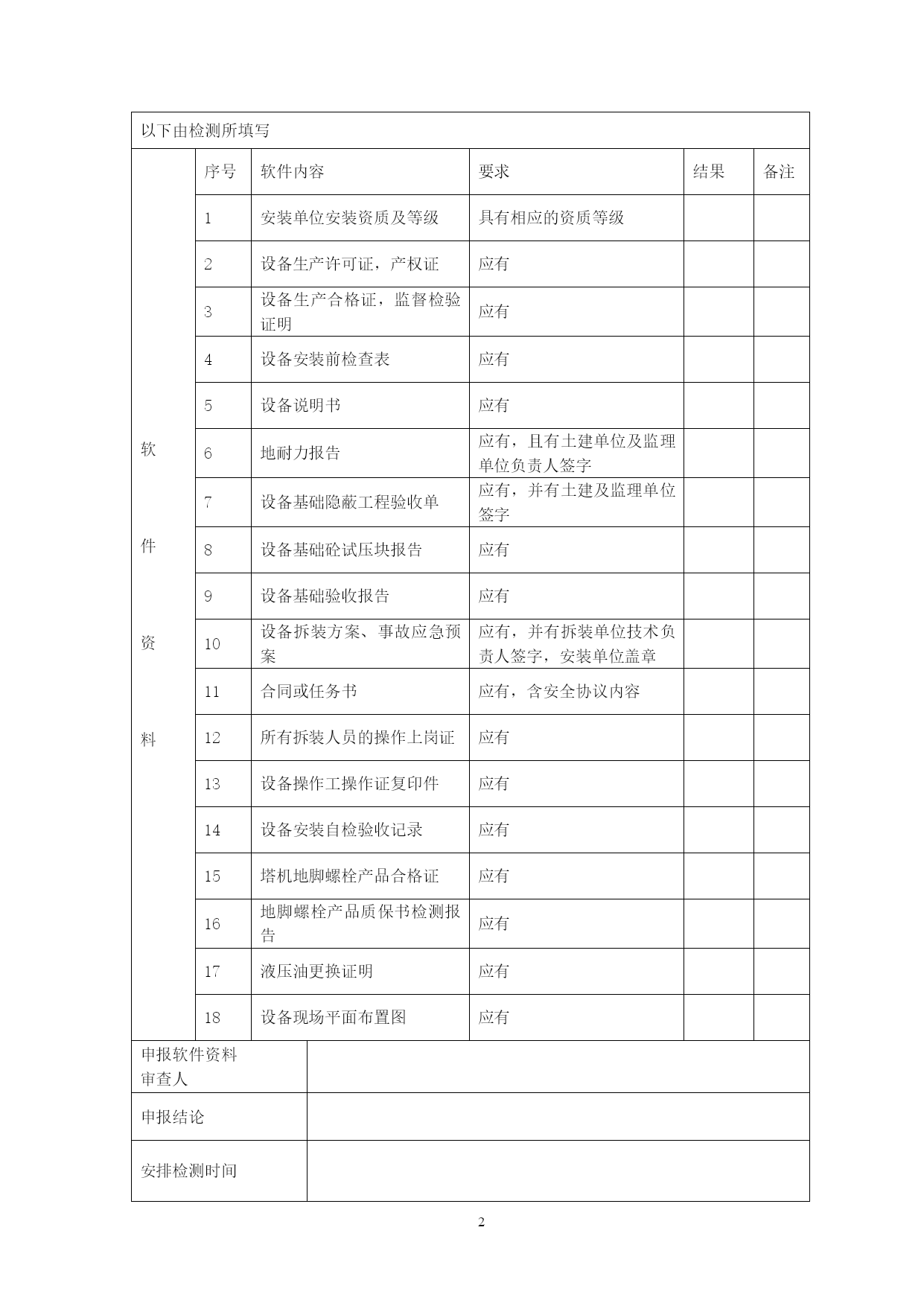

建筑机械安装质量检测申报表申报日期:年月日安装单位(盖章)使用单位安装负责人施工现场负责人电话电话工程名称使用地点安装资质编号设备产权单位设备名称塔式起重机产权证号设备型号设备生产厂家设备编号出厂日期年月日生产许可证号目前安装高度米检测联系人预计最终安装高度米最大臂长米联系号码目前安装臂长米以下由检测所填写软件资料序号软件内容要求结果备注1安装单位安装资质及等级具有相应的资质等级2设备生产许可证，产权证应有3设备生产合格证，监督检验证明应有4设备安装前检查表应有5设备说明书应有6地耐力报告应有，且有土建单位及监理单位负责人签字7设备基础隐蔽工程验收单应有，并有土建及监理单位签字8设备基础砼试压块报告应有9设备基础验收报告应有10设备拆装方案、事故应急预案应有，并有拆装单位技术负责人签字，安装单位盖章11合同或任务书应有，含安全协议内容12所有拆装人员的操作上岗证应有13设备操作工操作证复印件应有14设备安装自检验收记录应有15塔机地脚螺栓产品合格证应有16地脚螺栓产品质保书检测报告应有17液压油更换证明应有18设备现场平面布置图应有申报软件资料审查人申报结论安排检测时间固定式塔机基础验收报告塔机型号:塔机编号:工程名称:安装单位:使用单位:检查日期:年月日序号内容要求标准实际备注1基础下地基地耐力t/㎡t/㎡2基础砼标号C30C3基础钢筋符合说明书中基础图要求4基础砼保护层20---50mmmm5基础砼强度达到80%以上%6基础尺寸大小符合说明书中基础图要求7所有埋件按说明书基础图尺寸及要求予埋8基础节顶面或砼基础顶面水平度≤1‰≤‰9地脚螺栓或预埋件规格,尺寸符合说明书中基础图要求,有质保书保障用双螺母拧紧时,螺杆高于螺母0—3扣检查意见检查人安装单位技术负责人:使用单位设备主管:安装队长(组长):安装单位安全(质量)员:使用单位技术负责人：其他参检人员:塔机安装前检查表塔机型号:塔机编号:工程名称:安装单位:使用单位:检查日期:年月日序号检查项目内容及要求结果备注1钢结构无扭曲变形裂纹和严重锈蚀2连接件,紧固件销轴及螺母螺栓规格正确,数量齐全,质量满足设计要求:配套开口销或卡板规格数量均符合要求3钢丝绳及其固结钢丝绳完好度符合GB5972---86要求,钢丝绳固结符合JGJ33---2001要求4制动器制动带(块)磨损不大于原厚度的1/2,间隙符合标准要求,能正常动作,设有防护罩5安全装置各安全装置应齐全,保持完好6液压系统油质良好,油量充足各油管及管接头状况良好,平衡阀与油缸之间为硬管连接7电器系统保持良好状况,能正常工作8现场状况安装现场应具备安全安装塔机的条件检查意见检查人安装单位技术负责人:使用单位设备主管:安装队长(组长):安装单位安全(质量)员:其他参检人员:塔机安装自检验收表安装单位:塔机型号:工程名称:机械编号:自检高度:米自检日期:年月日天气:序号项目标准及要求检查记录1安装位置塔机与架空线,其它设备及建筑物的距离符合GB5144—94的有关要求。2塔身垂直度独立高度≤4‰，附墙以上自由端≤3‰,附墙以下≤2‰。东西向:㎜南北向:㎜3基础基础隐蔽工程验收单、砼试压块报告、地耐力报告、基础验收但齐全,碎石基础符合GB5144—94要求。4结构件无缺陷、缺损、变形、裂纹及明显锈蚀。5连接、紧固件销轴齐全到位,有可靠轴向止动,正确使用开口销,螺栓连接齐全,紧固牢靠,均有防松措施,高强螺栓按要求预紧,螺栓高于螺母0-3扣。6液压爬升系统结构件无变形、裂纹、油缸上下端连接牢固、可靠,平衡阀与油缸不得用软管连接。7配重按规定堆放、固定连接正确可靠,重量符合设计要求。8钢丝绳及其固结无严重损伤、变形,固结合理,符合JBJ33-2001、GB5972-86有关要求。9钢丝绳在卷筒上固定及余留圈数有防松和闩紧性能,最少余留不少于3圈。10滑轮及滑轮组转动自如、润滑良好,应设有防跳绳装置。11爬梯,护圈,栏杆,平台,走台符合GB6067-85有关要求。12吊钩防脱钩装置完好,表面无破口、孔穴、裂纹、凹陷等,不得补焊,挂绳处断面磨损小于原高度10%,无永久变形。序号项目标准及要求检查记录13制动器制动带(块)清洁、磨损≤原厚度1/2,液压油洁净,油量充足,有防护罩,制动灵敏可靠、间隙正常。磨损厚度：㎜14安全防护装置起重量限制器,调试正确,灵敏有效(填数值)。m至m限T（二倍率）起重力距限制器，调试正确,灵敏有效(填数值)。m处限T起升高度限制器，调试正确,灵敏有效(填数值)。m回转限制器，调试正确,有效。变幅前后限制器，调试正确,有效。后m限，前m限运转
