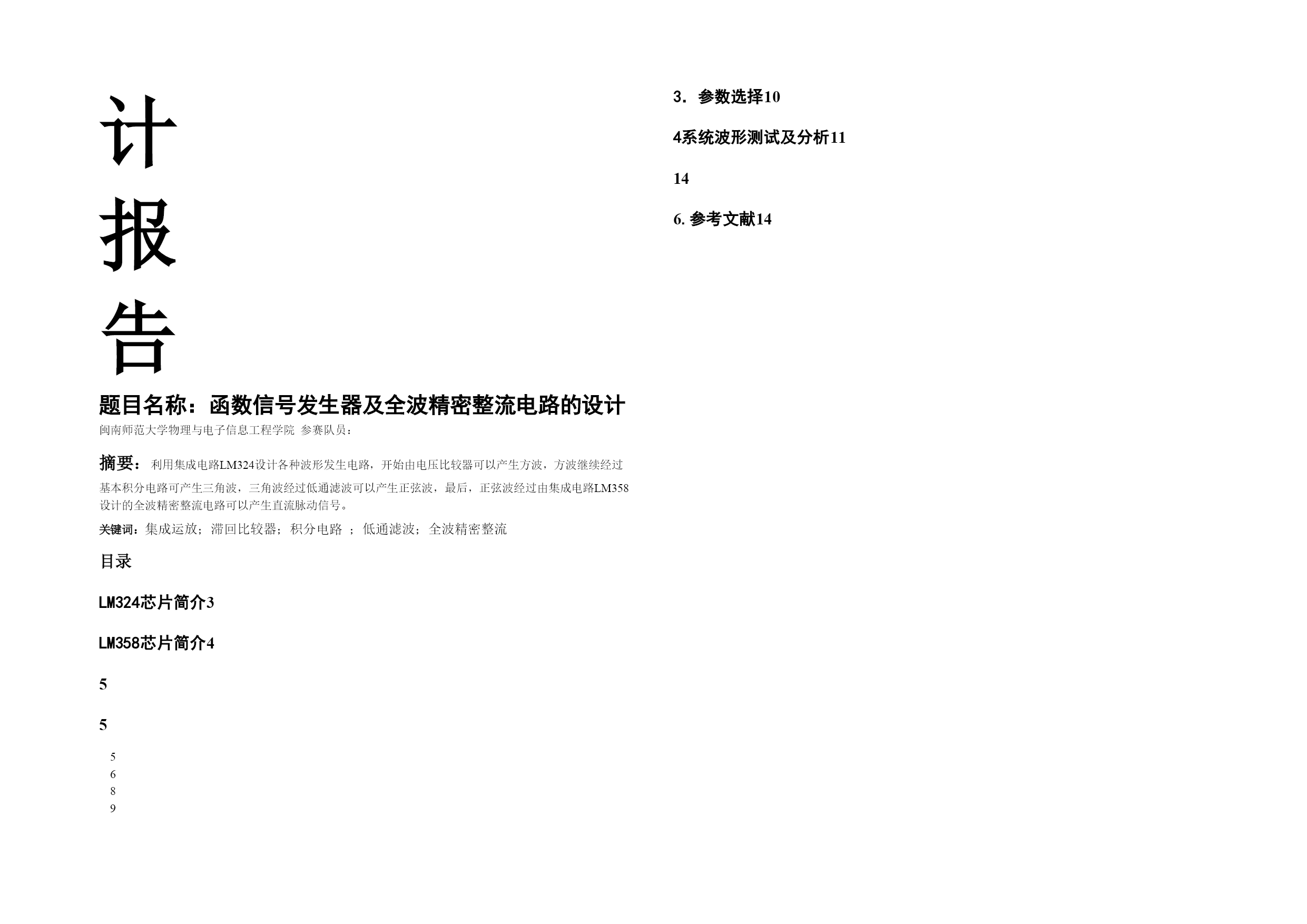

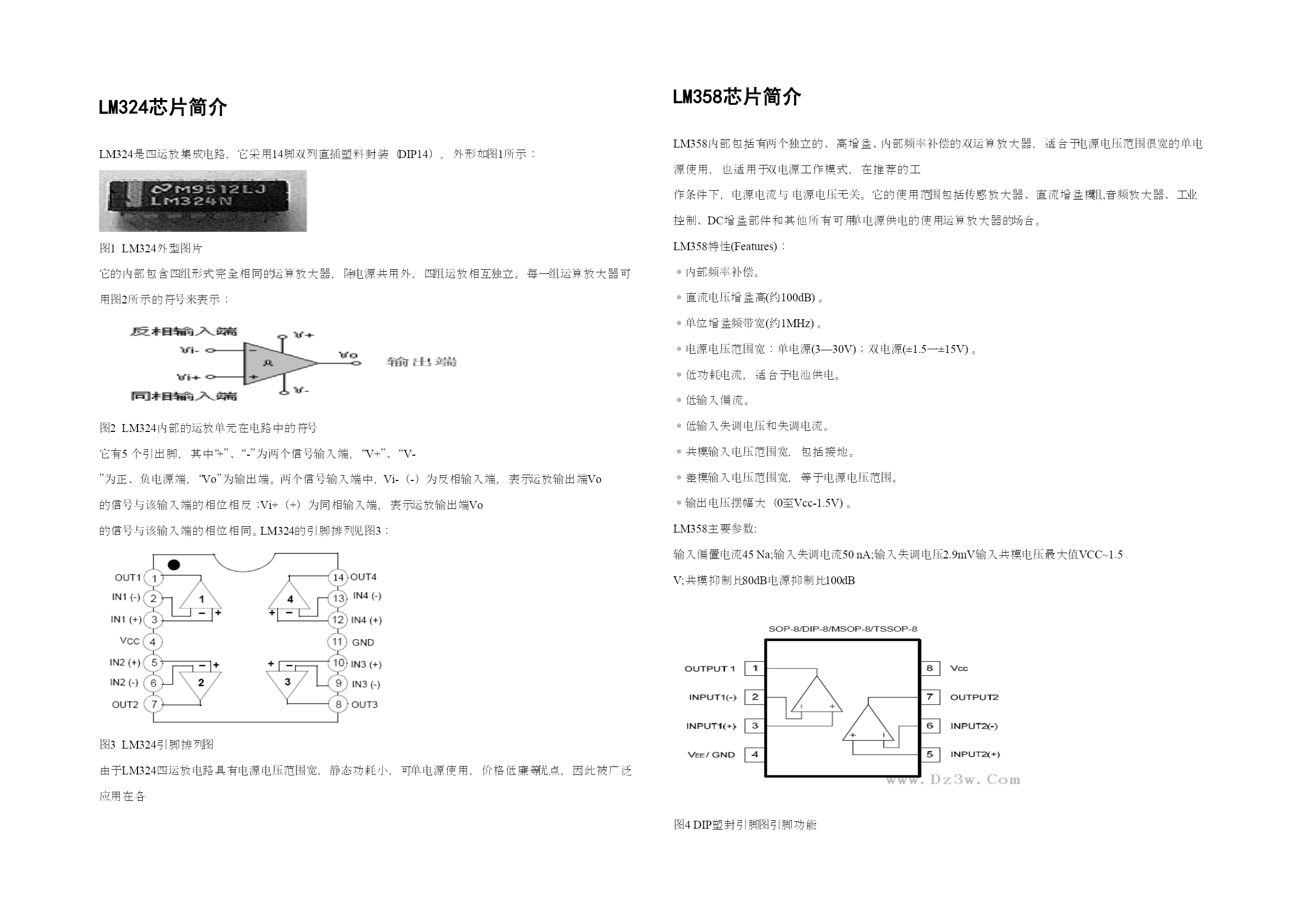

计报告题目名称：函数信号发生器及全波精密整流电路的设计闽南师范大学物理与电子信息工程学院参赛队员：摘要：利用集成电路LM324设计各种波形发生电路，开始由电压比较器可以产生方波，方波继续经过基本积分电路可产生三角波，三角波经过低通滤波可以产生正弦波，最后，正弦波经过由集成电路LM358设计的全波精密整流电路可以产生直流脉动信号。关键词：集成运放；滞回比较器；积分电路；低通滤波；全波精密整流目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc14812"LM324芯片简介PAGEREF_Toc148123HYPERLINK\l"_Toc19818"LM358芯片简介PAGEREF_Toc198184HYPERLINK\l"_Toc28404"PAGEREF_Toc284045HYPERLINK\l"_Toc15204"PAGEREF_Toc152045HYPERLINK\l"_Toc12761"PAGEREF_Toc127615HYPERLINK\l"_Toc11871"PAGEREF_Toc118716HYPERLINK\l"_Toc32649"PAGEREF_Toc326498HYPERLINK\l"_Toc17544"PAGEREF_Toc175449HYPERLINK\l"_Toc26114"3．参数选择PAGEREF_Toc2611410HYPERLINK\l"_Toc8802"4系统波形测试及分析PAGEREF_Toc880211HYPERLINK\l"_Toc29774"PAGEREF_Toc2977414HYPERLINK\l"_Toc27921"6.参考文献PAGEREF_Toc2792114LM324芯片简介LM324是四运放集成电路，它采用14脚双列直插塑料封装（DIP14），外形如图1所示：图1LM324外型图片它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可用图2所示的符号来表示：图2LM324内部的运放单元在电路中的符号它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图3：图3LM324引脚排列图由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各LM358芯片简介LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与HYPERLINK"E:\\chuli\\www.838dz.com\\index.html"电源电压无关。它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。LM358特性(Features)：＊内部频率补偿。＊直流电压增益高(约100dB)。＊单位增益频带宽(约1MHz)。＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V)。＊低功耗电流，适合于电池供电。＊低输入偏流。＊低输入失调电压和失调电流。＊共模输入电压范围宽，包括接地。＊差模输入电压范围宽，等于电源电压范围。＊输出电压摆幅大（0至Vcc-1.5V)。LM358主要参数:输入偏置电流45Na;输入失调电流50nA;输入失调电压2.9mV输入共模电压最大值VCC~1.5V;共模抑制比80dB电源抑制比100dBHYPERLINK"E:\\chuli\\www.838dz.com\\d\\file\\jicu\\ic\\2009-02-06\\f47377b82c16ca54638b3ec7f9952fd6.gif"\t"_blank"图4DIP塑封引脚图引脚功能主要是应用集成运放LM324,其芯片的内部结构是由4个集成运放所组成的,通过电压比较器可以形成方波,方波经过积分之后可以形成三角波,三角波再经过低通滤波可以形成正弦波,正弦波最后经过全波精密整流电路后可以形成直流脉动波形，此电路方案能实现基本要求和扩展总分的功能,电路较简单,调试方便,其操作成功率较低。电路的工作原理及组成如图5：图5系统框图图6方波发生电路原图7滞回比较器的电压传输特性
