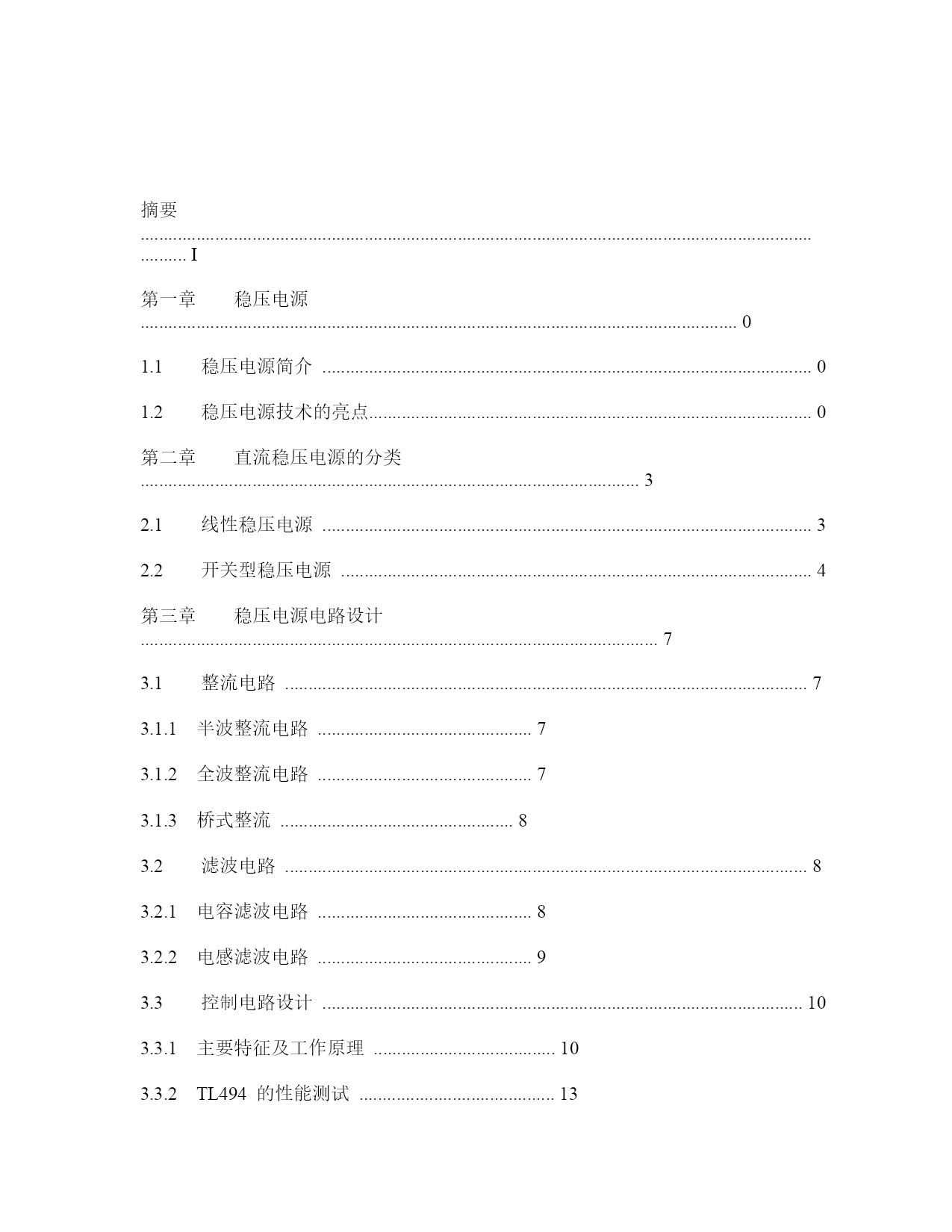

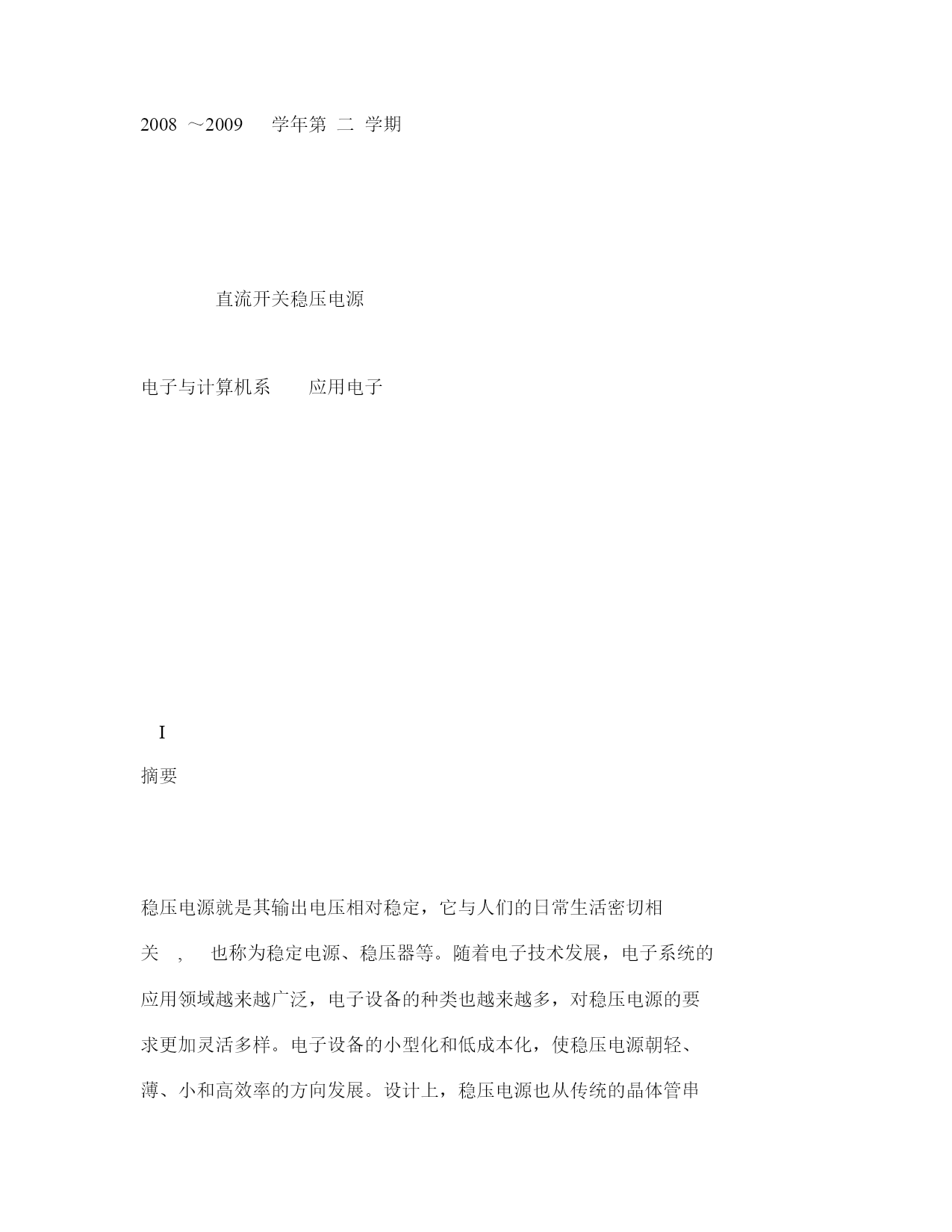

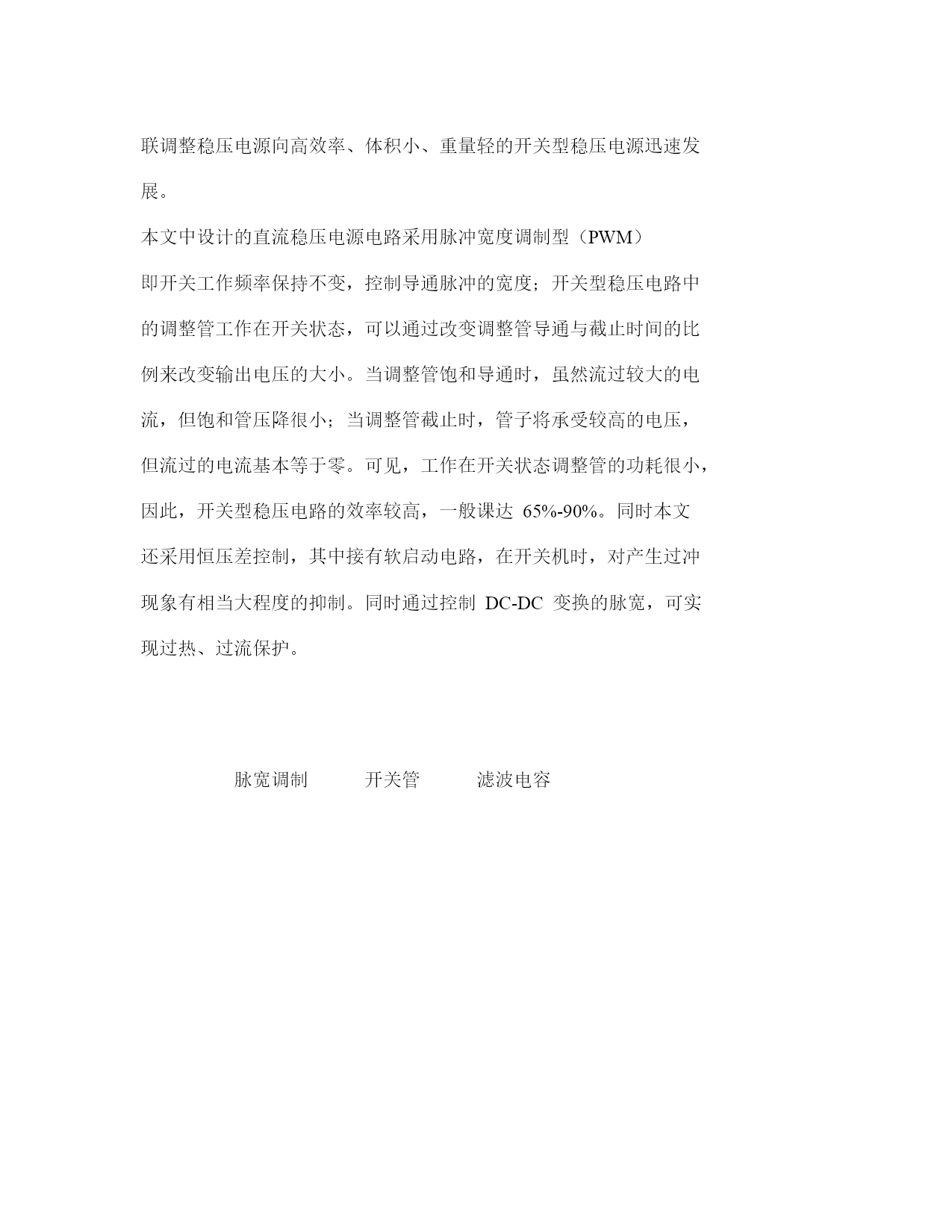

2008～2009学年第二学期直流开关稳压电源电子与计算机系应用电子I摘要稳压电源就是其输出电压相对稳定，它与人们的日常生活密切相关,也称为稳定电源、稳压器等。随着电子技术发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，对稳压电源的要求更加灵活多样。电子设备的小型化和低成本化，使稳压电源朝轻、薄、小和高效率的方向发展。设计上，稳压电源也从传统的晶体管串联调整稳压电源向高效率、体积小、重量轻的开关型稳压电源迅速发展。本文中设计的直流稳压电源电路采用脉冲宽度调制型（PWM）即开关工作频率保持不变，控制导通脉冲的宽度；开关型稳压电路中的调整管工作在开关状态，可以通过改变调整管导通与截止时间的比例来改变输出电压的大小。当调整管饱和导通时，虽然流过较大的电流，但饱和管压降很小；当调整管截止时，管子将承受较高的电压，但流过的电流基本等于零。可见，工作在开关状态调整管的功耗很小，因此，开关型稳压电路的效率较高，一般课达65%-90%。同时本文还采用恒压差控制，其中接有软启动电路，在开关机时，对产生过冲现象有相当大程度的抑制。同时通过控制DC-DC变换的脉宽，可实现过热、过流保护。脉宽调制开关管滤波电容摘要..........................................................................................................................................................I第一章稳压电源................................................................................................................................01.1稳压电源简介.........................................................................................................01.2稳压电源技术的亮点...............................................................................................0第二章直流稳压电源的分类...........................................................................................................32.1线性稳压电源.........................................................................................................32.2开关型稳压电源.....................................................................................................4第三章稳压电源电路设计...............................................................................................................73.1整流电路................................................................................................................73.1.1半波整流电路..............................................73.1.2全波整流电路..............................................73.1.3桥式整流..................................................83.2滤波电路.....................................................................................
