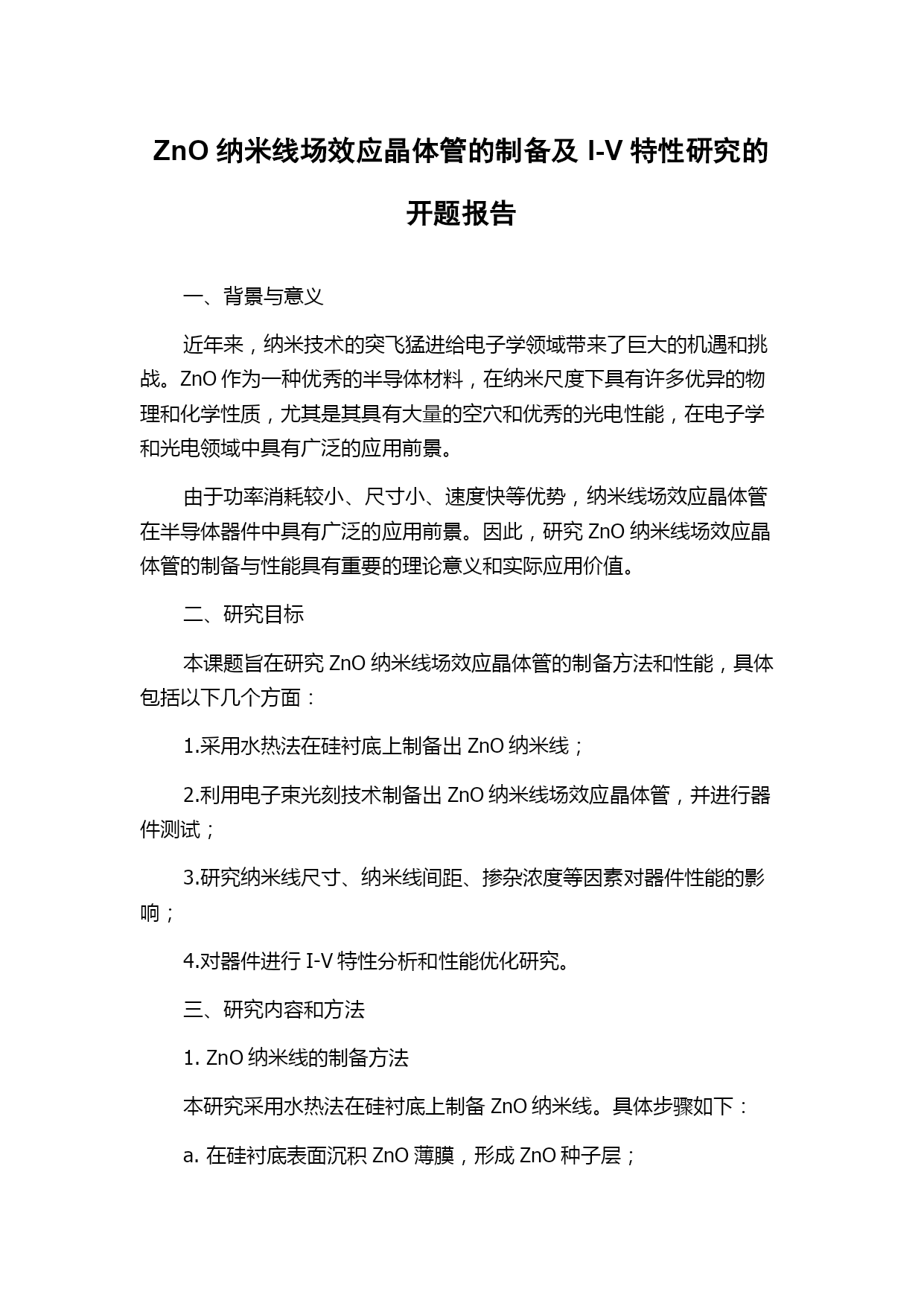

ZnO纳米线场效应晶体管的制备及I-V特性研究的开题报告一、背景与意义近年来，纳米技术的突飞猛进给电子学领域带来了巨大的机遇和挑战。ZnO作为一种优秀的半导体材料，在纳米尺度下具有许多优异的物理和化学性质，尤其是其具有大量的空穴和优秀的光电性能，在电子学和光电领域中具有广泛的应用前景。由于功率消耗较小、尺寸小、速度快等优势，纳米线场效应晶体管在半导体器件中具有广泛的应用前景。因此，研究ZnO纳米线场效应晶体管的制备与性能具有重要的理论意义和实际应用价值。二、研究目标本课题旨在研究ZnO纳米线场效应晶体管的制备方法和性能，具体包括以下几个方面：1.采用水热法在硅衬底上制备出ZnO纳米线；2.利用电子束光刻技术制备出ZnO纳米线场效应晶体管，并进行器件测试；3.研究纳米线尺寸、纳米线间距、掺杂浓度等因素对器件性能的影响；4.对器件进行I-V特性分析和性能优化研究。三、研究内容和方法1.ZnO纳米线的制备方法本研究采用水热法在硅衬底上制备ZnO纳米线。具体步骤如下：a.在硅衬底表面沉积ZnO薄膜，形成ZnO种子层；b.将硅衬底浸入含有适量的Zn(NO3)2和HMTA（六甲基四胺）的水溶液中，进行水热反应，ZnO纳米线沉积生长在种子层上；c.通过清洗和干燥等处理，制备出纳米线样品。2.ZnO纳米线场效应晶体管的制备纳米线场效应晶体管的制备包括沉积金属电极、大面积电极定义、掺杂等步骤。本研究采用电子束光刻技术制备出ZnO纳米线场效应晶体管。3.器件测试和性能优化使用测试仪器对制备的器件进行I-V特性测试，分析其电学性能。通过更改纳米线尺寸、纳米线间距、掺杂浓度、电极材料等因素，探究其对器件性能的影响，实现性能的优化和提升。四、预期成果1.成功制备ZnO纳米线及ZnO纳米线场效应晶体管；2.研究ZnO纳米线场效应晶体管的I-V特性；3.探究纳米线尺寸、纳米线间距、掺杂浓度等因素对器件性能的影响；4.实现ZnO纳米线场效应晶体管性能的优化和提升。五、研究意义本课题的研究成果将有助于深入理解ZnO纳米线的电学性质和场效应晶体管的工作原理，为半导体器件和电子学领域的研究和应用提供新思路和新方法。同时，本研究也为ZnO纳米线在传感器、显示器和光电器件等领域的应用提供了新的思路和方法。
