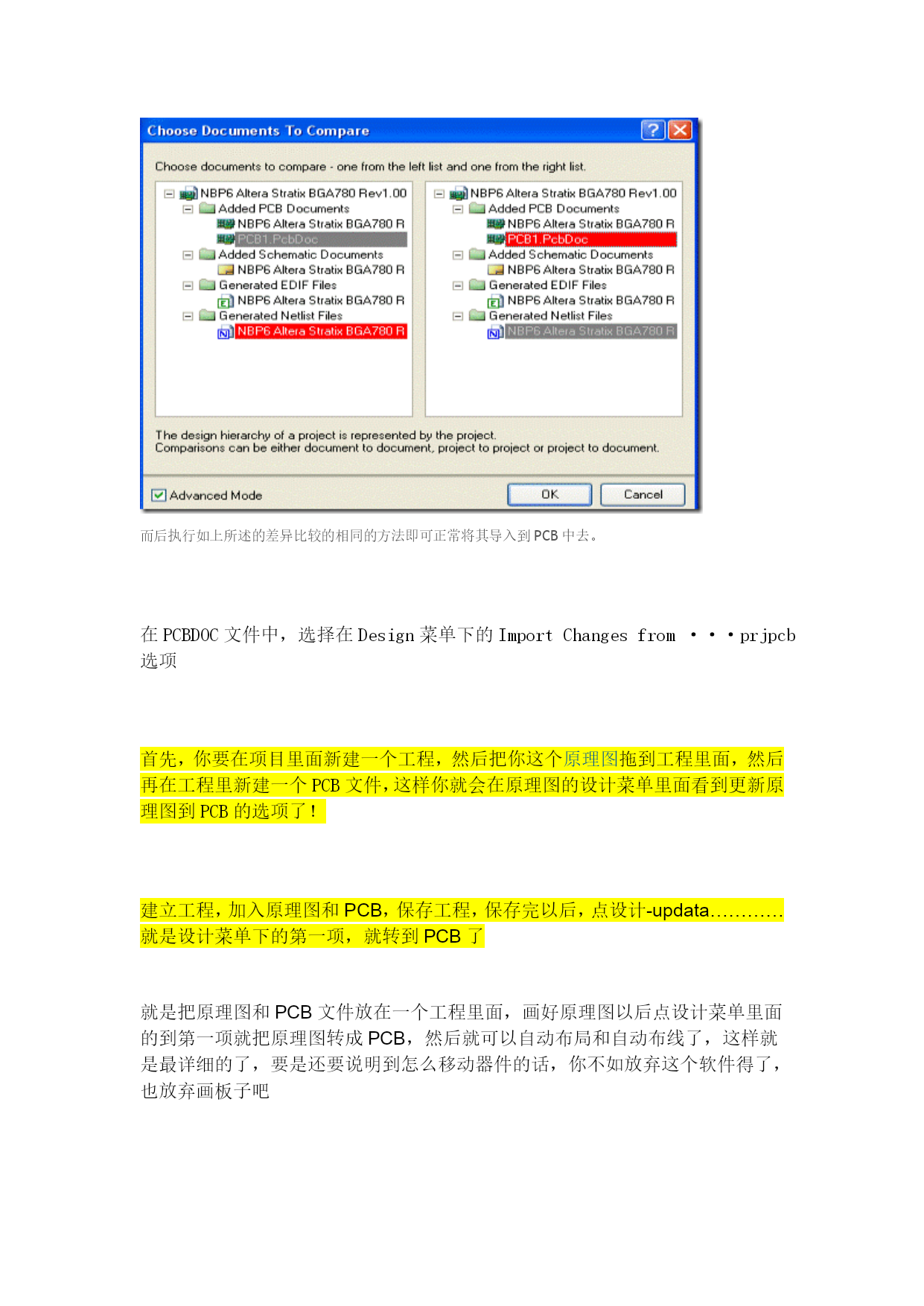

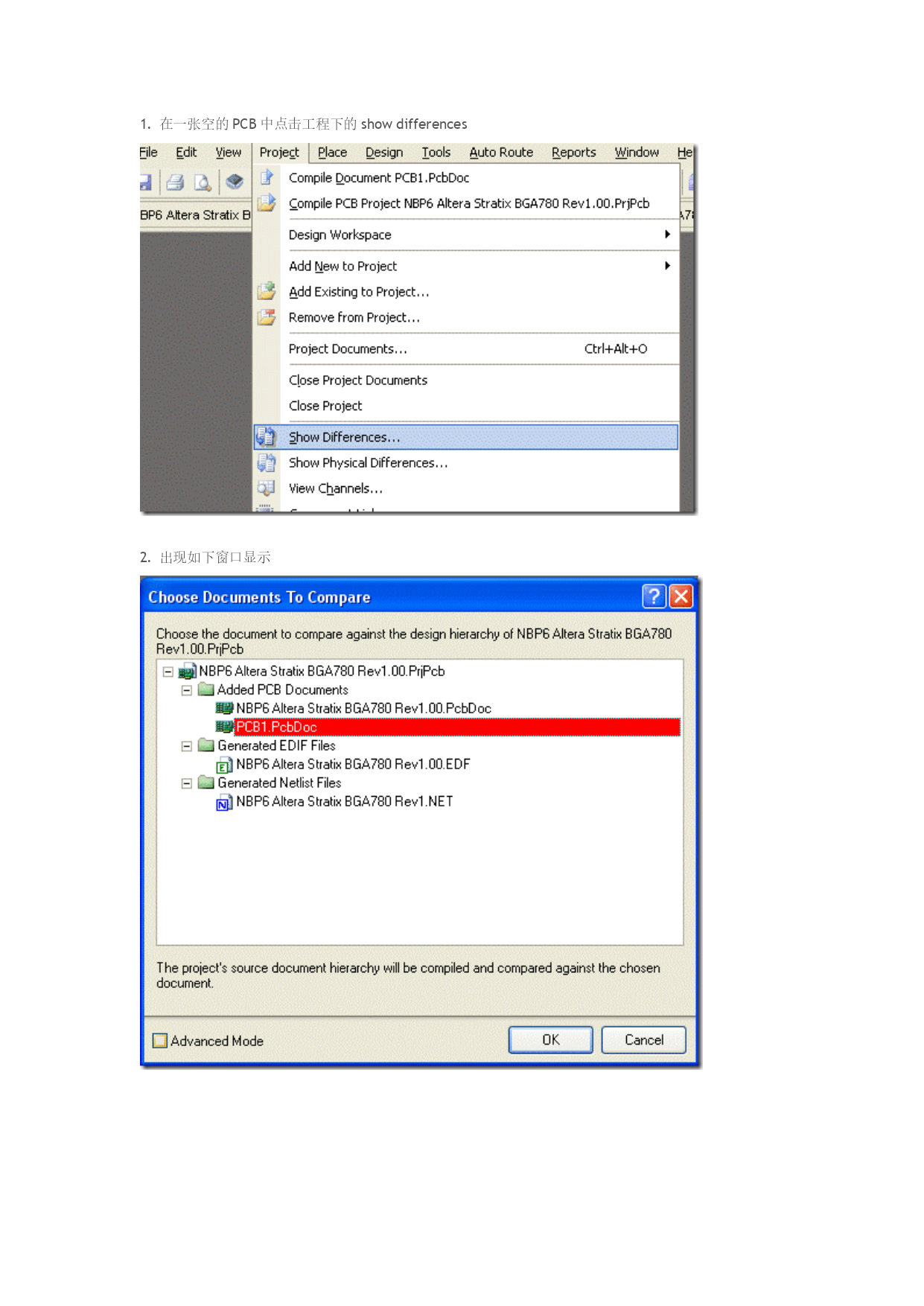

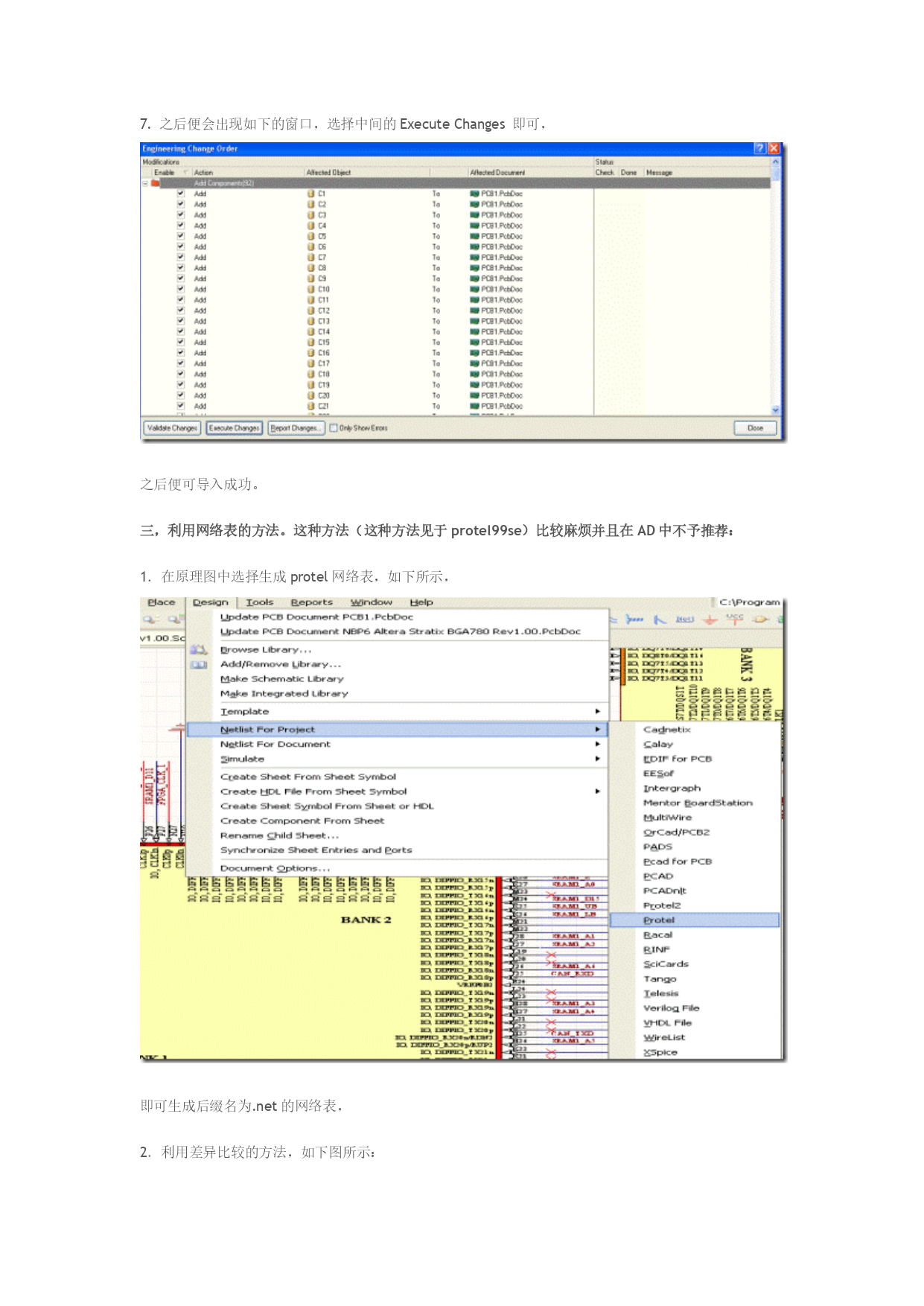

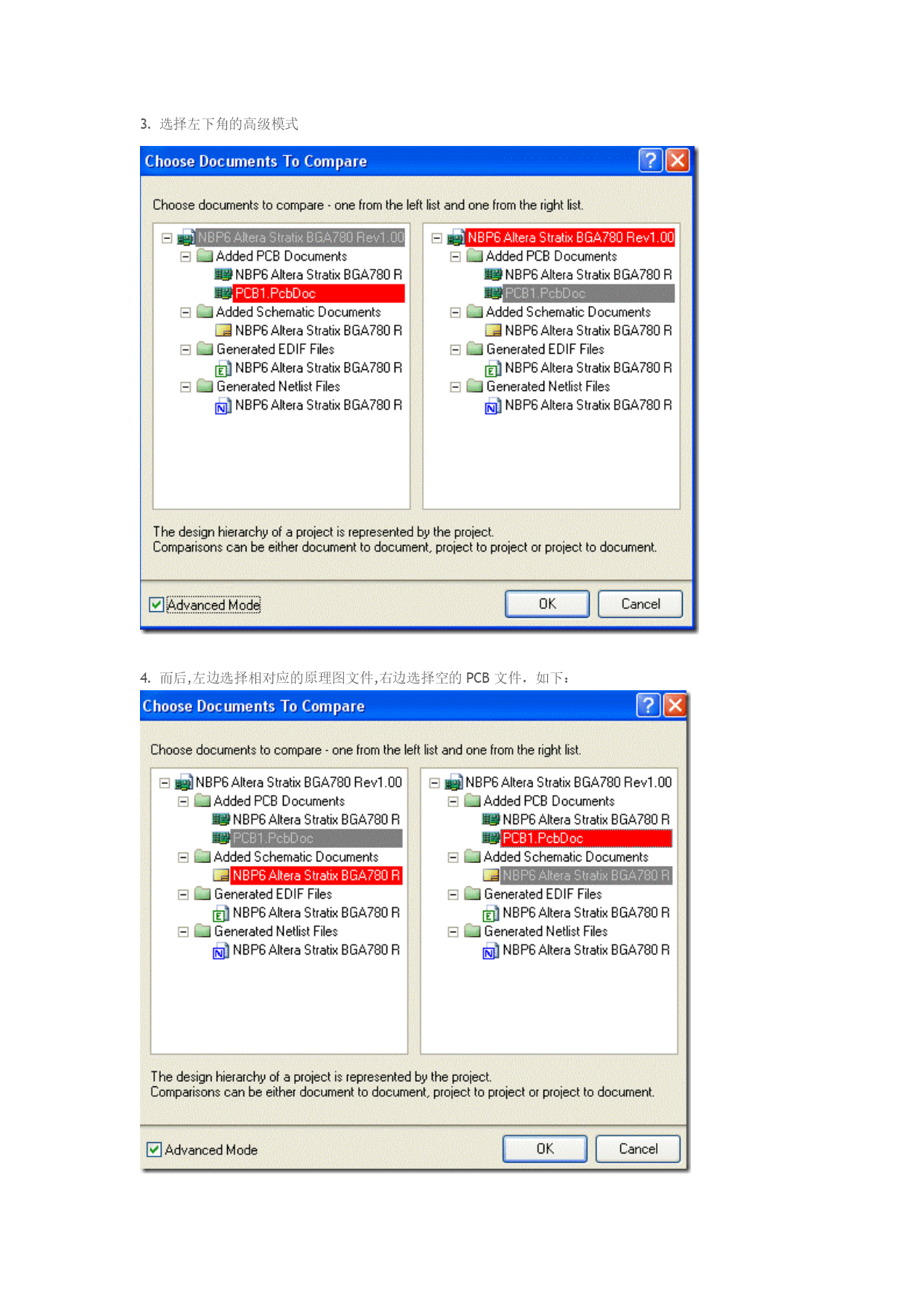

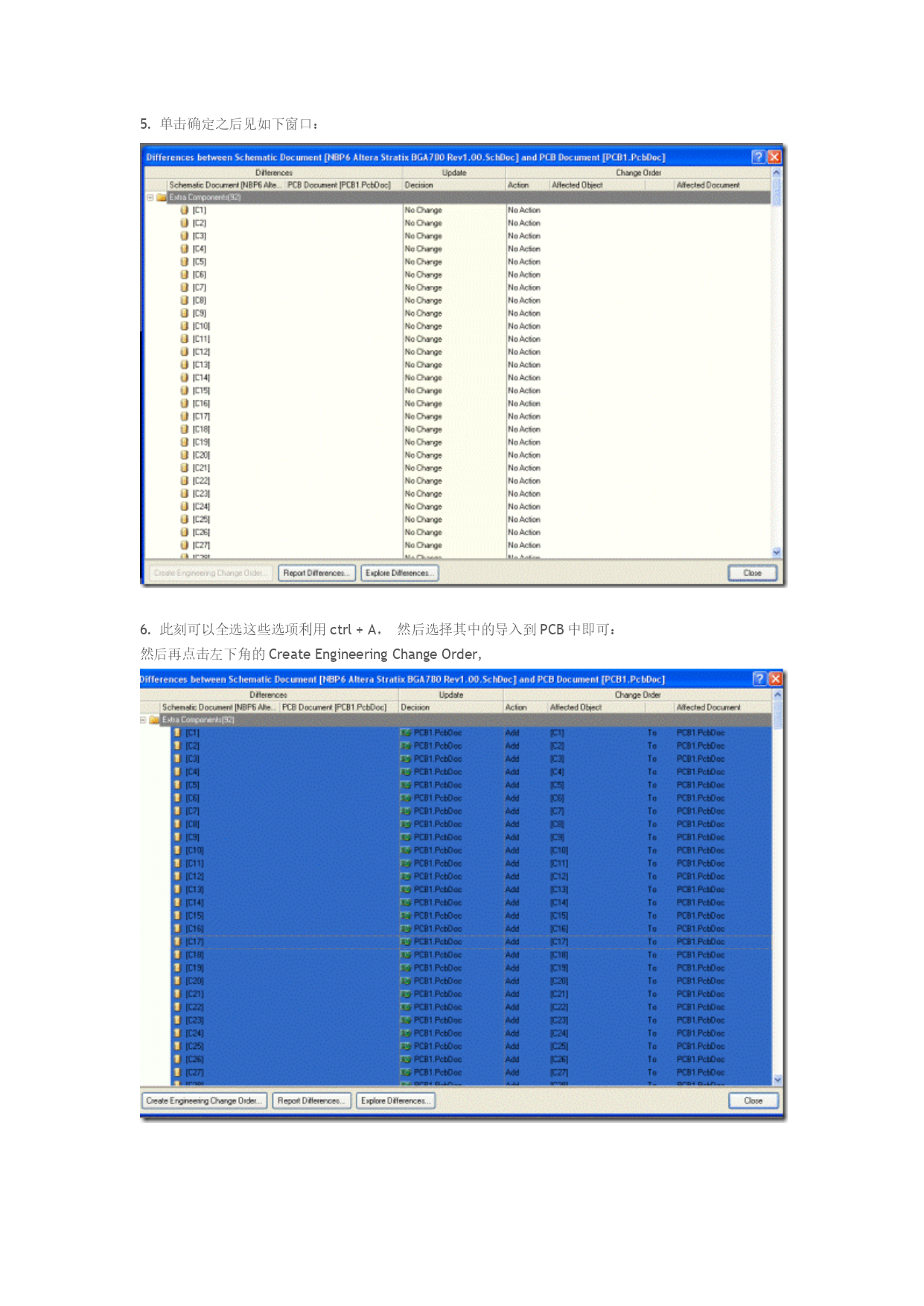

AltiumDesigner如何将SCH设计更新到PCB作者pa2792日期2011-4-290:48:001HYPERLINK"javascript:void(null)"推荐一，直接update，如下所示：从原理图更新到pcb，步骤如下，1．Design》UpdatePCBDocument…2．出现如下ECO界面，执行ExecuteChanges：而后即可更新到PCB中去，当然前提是保证原理图中的器件关联了相应的封装信息。二，也可以用showdifference的方式来进行更新，步骤如下：1.在一张空的PCB中点击工程下的showdifferences2.出现如下窗口显示3.选择左下角的高级模式4.而后,左边选择相对应的原理图文件,右边选择空的PCB文件，如下：5.单击确定之后见如下窗口：6.此刻可以全选这些选项利用ctrl+A，然后选择其中的导入到PCB中即可：然后再点击左下角的CreateEngineeringChangeOrder,7.之后便会出现如下的窗口，选择中间的ExecuteChanges即可，之后便可导入成功。三，利用网络表的方法。这种方法（这种方法见于protel99se）比较麻烦并且在AD中不予推荐：1．在原理图中选择生成protel网络表，如下所示，即可生成后缀名为.net的网络表，2．利用差异比较的方法，如下图所示：而后执行如上所述的差异比较的相同的方法即可正常将其导入到PCB中去。在PCBDOC文件中，选择在Design菜单下的ImportChangesfrom···prjpcb选项首先，你要在项目里面新建一个工程，然后把你这个HYPERLINK"http://wenwen.soso.com/z/Search.e?sp=S%E5%8E%9F%E7%90%86%E5%9B%BE&ch=w.search.yjjlink&cid=w.search.yjjlink"\t"_blank"原理图拖到工程里面，然后再在工程里新建一个PCB文件，这样你就会在原理图的设计菜单里面看到更新原理图到PCB的选项了！建立工程，加入原理图和PCB，保存工程，保存完以后，点设计-updata…………就是设计菜单下的第一项，就转到PCB了就是把原理图和PCB文件放在一个工程里面，画好原理图以后点设计菜单里面的到第一项就把原理图转成PCB，然后就可以自动布局和自动布线了，这样就是最详细的了，要是还要说明到怎么移动器件的话，你不如放弃这个软件得了，也放弃画板子吧画好原理图之后，需要编译工程，及查错，如果没有错误的话，就创建一个PCB，这个PCB文件和原理图文件是要在同一个工程之下，然后是在原理图的编辑状态下，选择Design-Update***.pcbdoc,然后在弹出的对话框中，分别单击ValidateChanges检查元件信息和ExecuteChanges执行PCB更新，在pcb板外面的右边会出来你的元件。首先在工程中添加你的原理图，编译无误后，再添加一个pcb文件，打开pcb，按要求设置好板子形状后，点击》设计》importchangefrom...导入元件后，进行元器件布局和布线点击工具命令栏Design/update……那个选项，就可以得到原理图信息发送到目标PCB内。、HYPERLINK"http://blog.csdn.net/do_your_self_thing/article/details/6268893"\o"AltiumDesignerPCB设计元器件自动布局"AltiumDesignerPCB设计元器件自动布局分类：HYPERLINK"http://blog.csdn.net/do_your_self_thing/article/category/795895"AltiumDesigner2011-03-2219:07636人阅读HYPERLINK"http://blog.csdn.net/do_your_self_thing/article/details/6268893"\l"comments"评论(0)HYPERLINK"javascript:collectArticle('Altium%20Designer%20PCB%20%E8%AE%BE%E8%AE%A1%20%E5%85%83%E5%99%A8%E4%BB%B6%E8%87%AA%E5%8A%A8%E5%B8%83%E5%B1%80','6268893')"收藏HYPERLINK"javascript:report(6268893,2)"举报制
