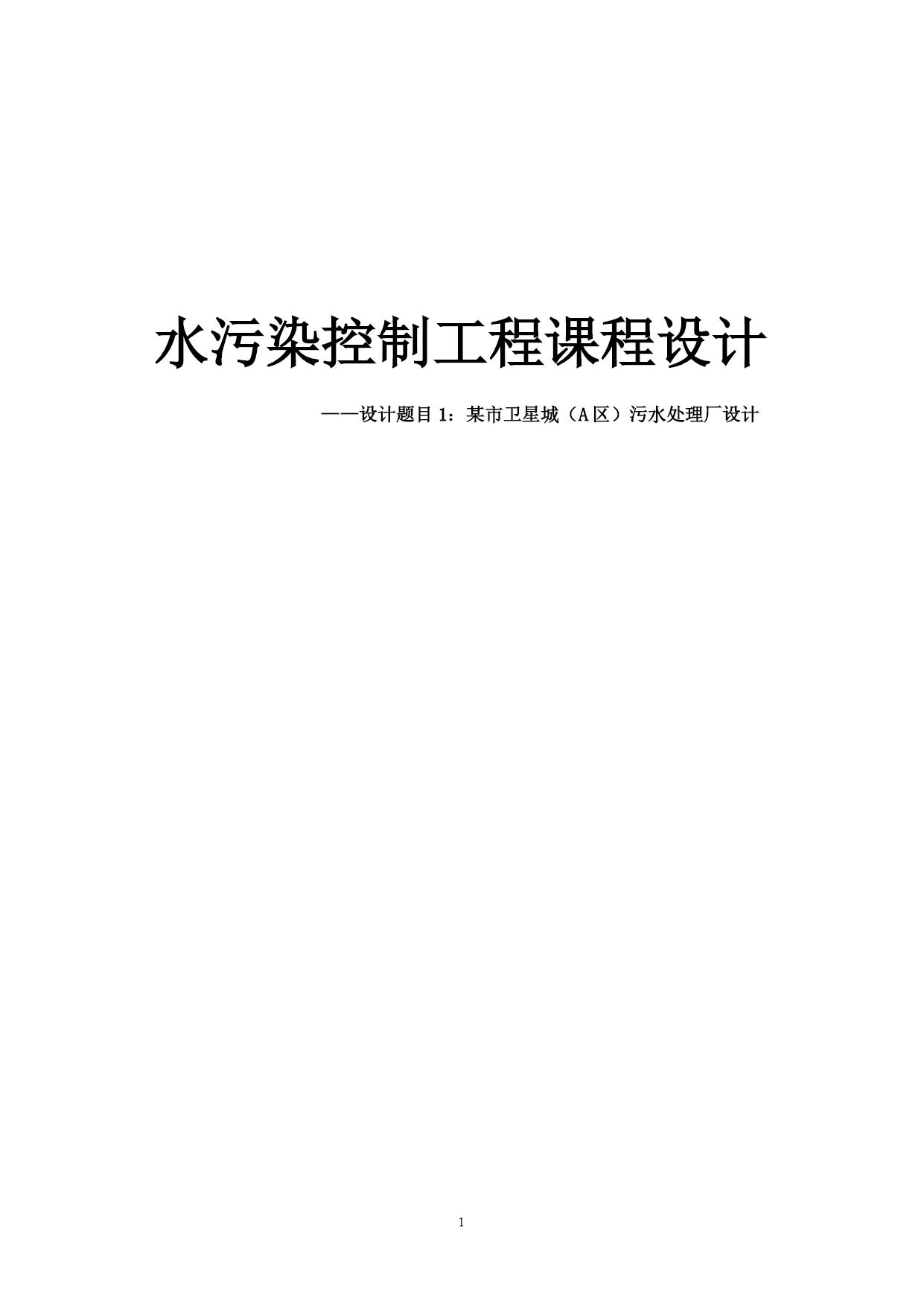

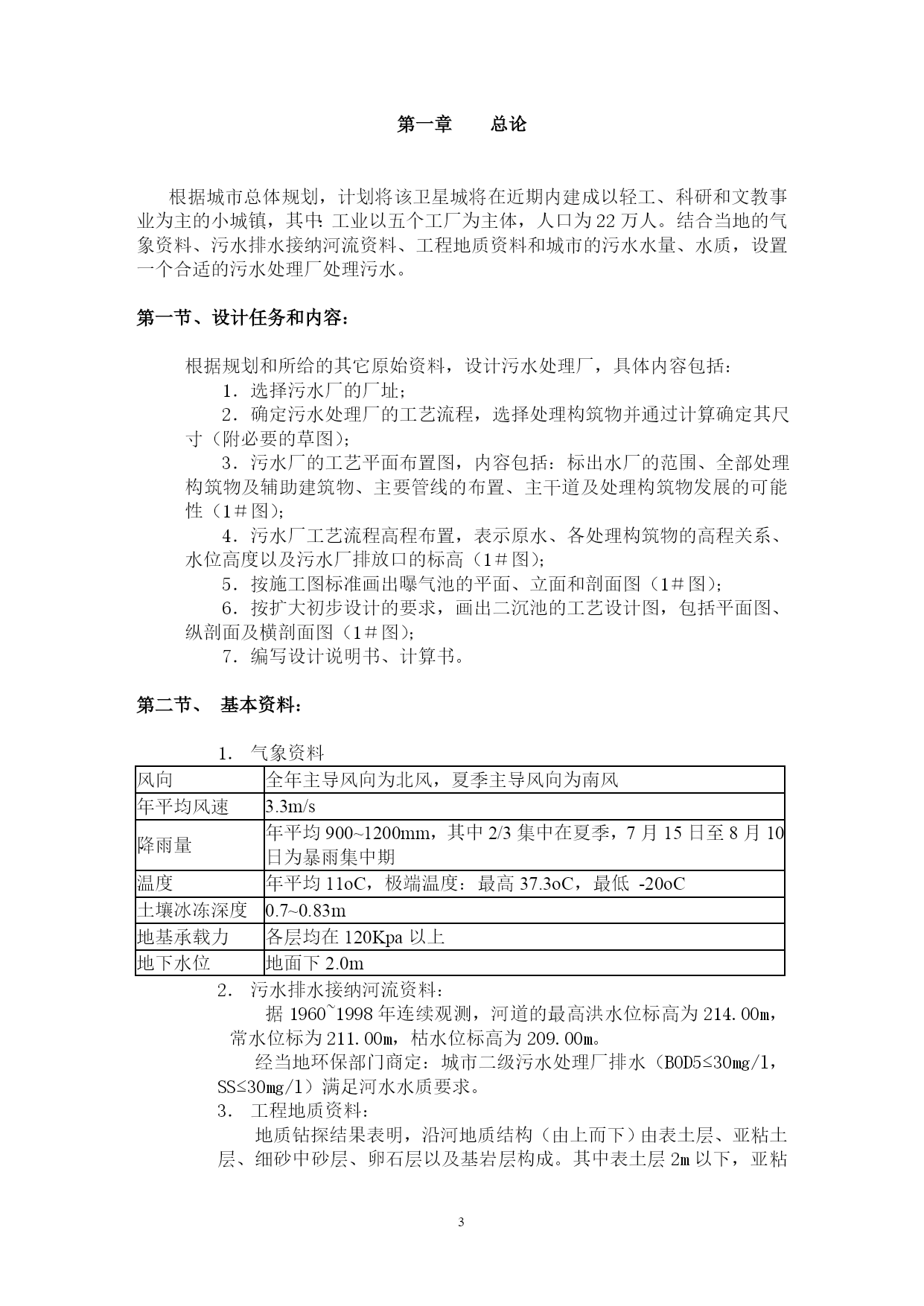

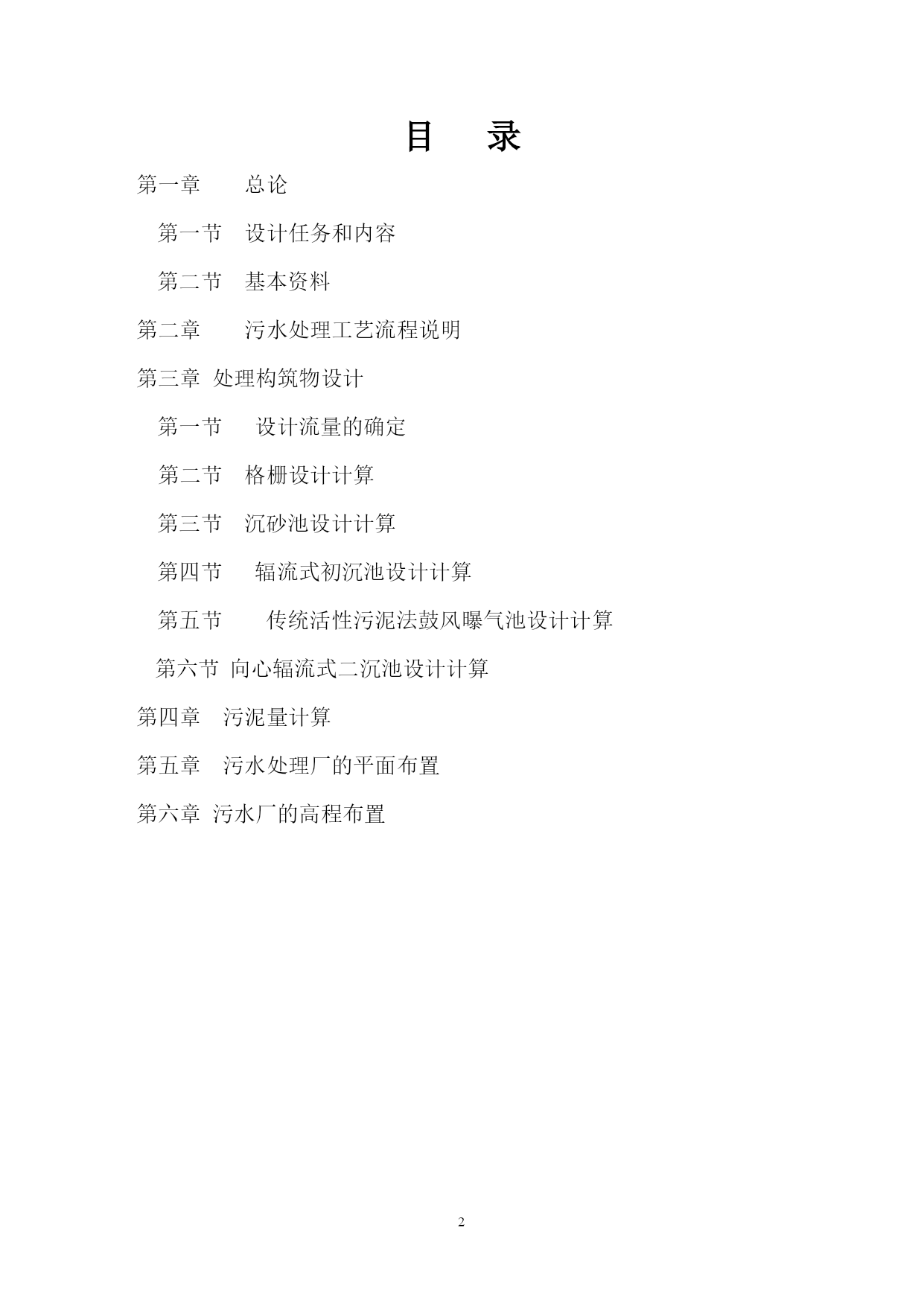

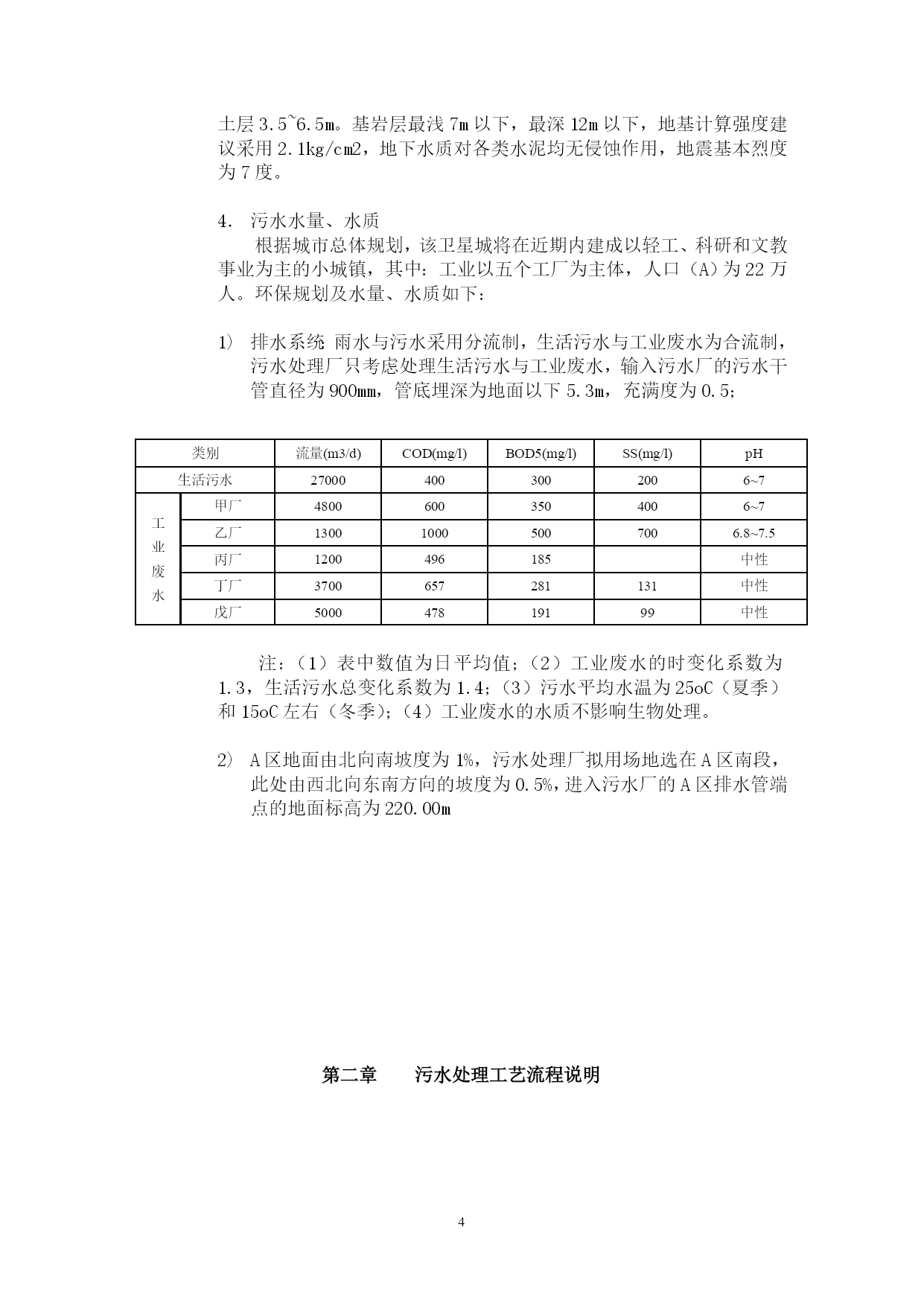

水污染控制工程课程设计——设计题目1：某市卫星城（A区）污水处理厂设计目录第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明第三章处理构筑物设计第一节设计流量的确定第二节格栅设计计算第三节沉砂池设计计算第四节辐流式初沉池设计计算第五节传统活性污泥法鼓风曝气池设计计算向心辐流式二沉池设计计算第四章污泥量计算第五章污水处理厂的平面布置第六章污水厂的高程布置总论根据城市总体规划，计划将该卫星城将在近期内建成以轻工、科研和文教事业为主的小城镇，其中：工业以五个工厂为主体，人口为22万人。结合当地的气象资料、污水排水接纳河流资料、工程地质资料和城市的污水水量、水质，设置一个合适的污水处理厂处理污水。、设计任务和内容：根据规划和所给的其它原始资料，设计污水处理厂，具体内容包括：1．选择污水厂的厂址；2．确定污水处理厂的工艺流程，选择处理构筑物并通过计算确定其尺寸（附必要的草图）；3．污水厂的工艺平面布置图，内容包括：标出水厂的范围、全部处理构筑物及辅助建筑物、主要管线的布置、主干道及处理构筑物发展的可能性（1＃图）；4．污水厂工艺流程高程布置，表示原水、各处理构筑物的高程关系、水位高度以及污水厂排放口的标高（1＃图）；5．按施工图标准画出曝气池的平面、立面和剖面图（1＃图）；6．按扩大初步设计的要求，画出二沉池的工艺设计图，包括平面图、纵剖面及横剖面图（1＃图）；7．编写设计说明书、计算书。第二节、基本资料：气象资料风向全年主导风向为北风，夏季主导风向为南风年平均风速3.3m/s降雨量年平均900~1200mm，其中2/3集中在夏季，7月15日至8月10日为暴雨集中期温度年平均11oC，极端温度：最高37.3oC，最低-20oC土壤冰冻深度0.7~0.83m地基承载力各层均在120Kpa以上地下水位地面下2.0m污水排水接纳河流资料：据1960~1998年连续观测，河道的最高洪水位标高为214.00m，常水位标为211.00m，枯水位标高为209.00m。经当地环保部门商定：城市二级污水处理厂排水（BOD5≤30mg/l，SS≤30mg/l）满足河水水质要求。工程地质资料：地质钻探结果表明，沿河地质结构（由上而下）由表土层、亚粘土层、细砂中砂层、卵石层以及基岩层构成。其中表土层2m以下，亚粘土层3.5~6.5m。基岩层最浅7m以下，最深12m以下，地基计算强度建议采用2.1kg/cm2，地下水质对各类水泥均无侵蚀作用，地震基本烈度为7度。污水水量、水质根据城市总体规划，该卫星城将在近期内建成以轻工、科研和文教事业为主的小城镇，其中：工业以五个工厂为主体，人口（A）为22万人。环保规划及水量、水质如下：排水系统：雨水与污水采用分流制，生活污水与工业废水为合流制，污水处理厂只考虑处理生活污水与工业废水，输入污水厂的污水干管直径为900mm，管底埋深为地面以下5.3m，充满度为0.5；类别流量(m3/d)COD(mg/l)BOD5(mg/l)SS(mg/l)pH生活污水270004003002006~7工业废水甲厂48006003504006~7乙厂130010005007006.8~7.5丙厂1200496185中性丁厂3700657281131中性戊厂500047819199中性注：（1）表中数值为日平均值；（2）工业废水的时变化系数为1.3，生活污水总变化系数为1.4；（3）污水平均水温为25oC（夏季）和15oC左右（冬季）；（4）工业废水的水质不影响生物处理。A区地面由北向南坡度为1%，污水处理厂拟用场地选在A区南段，此处由西北向东南方向的坡度为0.5%，进入污水厂的A区排水管端点的地面标高为220.00m第二章污水处理工艺流程说明格栅格栅处理构筑物设计设计流量的确定平均日流量平均日流量为最大日流量污水日变化系数取，而，则有：最大日流量最大日最大时流量（设计最大流量）时变化系数取，而，则有：最大日最大时流量第二节格栅设计计算中格栅用以截留水中的较大悬浮物或漂浮物，以减轻后续处理构筑物的负荷，用来去除那些可能堵塞水泵机组驻管道阀门的较粗大的悬浮物，并保证后续处理设施能正常运行的装置。1.格栅的设计要求（1）水泵处理系统前格栅栅条间隙，应符合下列要求：人工清除25～40mm机械清除16～25mm最大间隙40mm（2）过栅流速一般采用0.6～1.0m/s.（3）格栅倾角一般用450～750。机械格栅倾角一般为600～700.（4）格栅前
