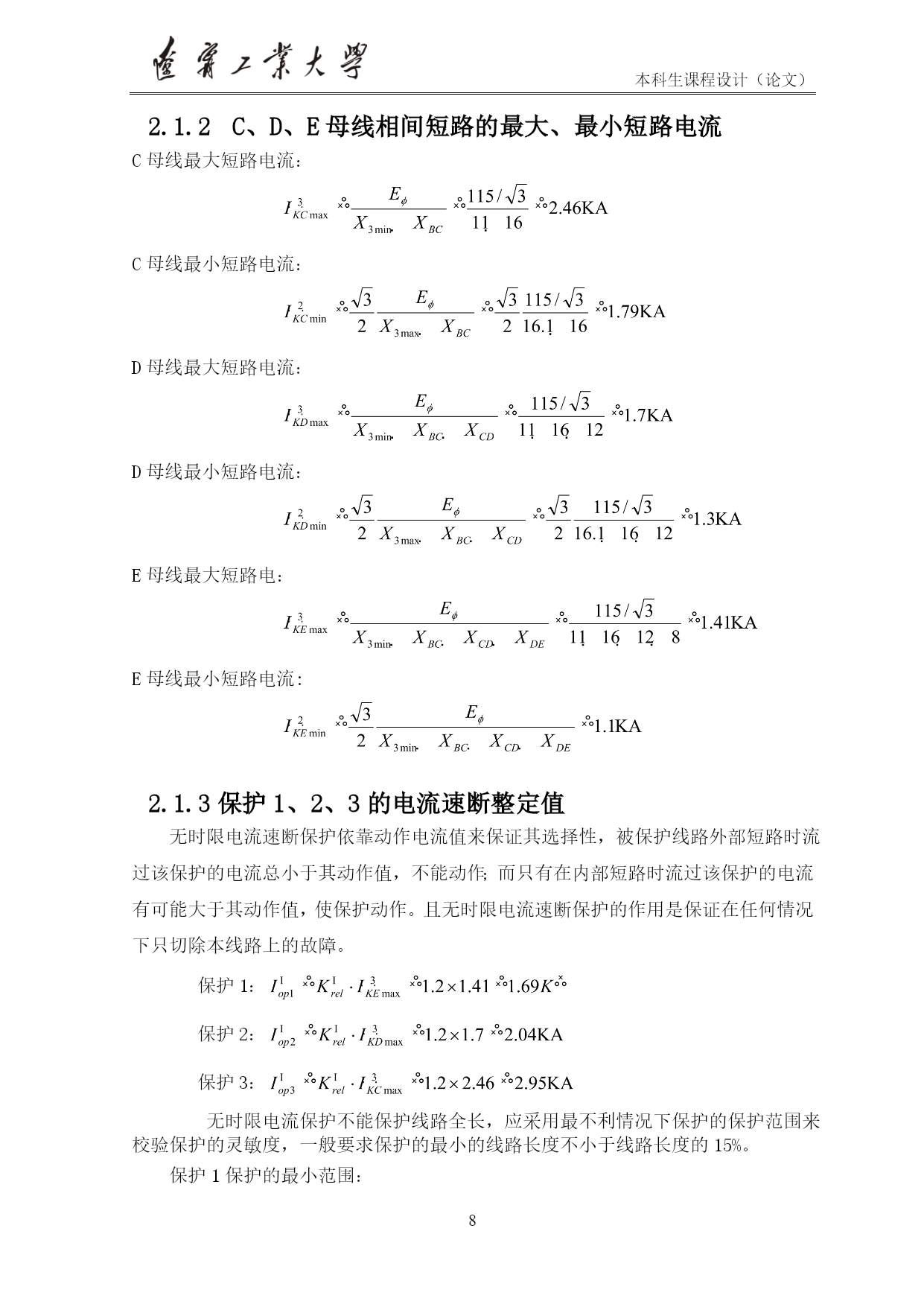

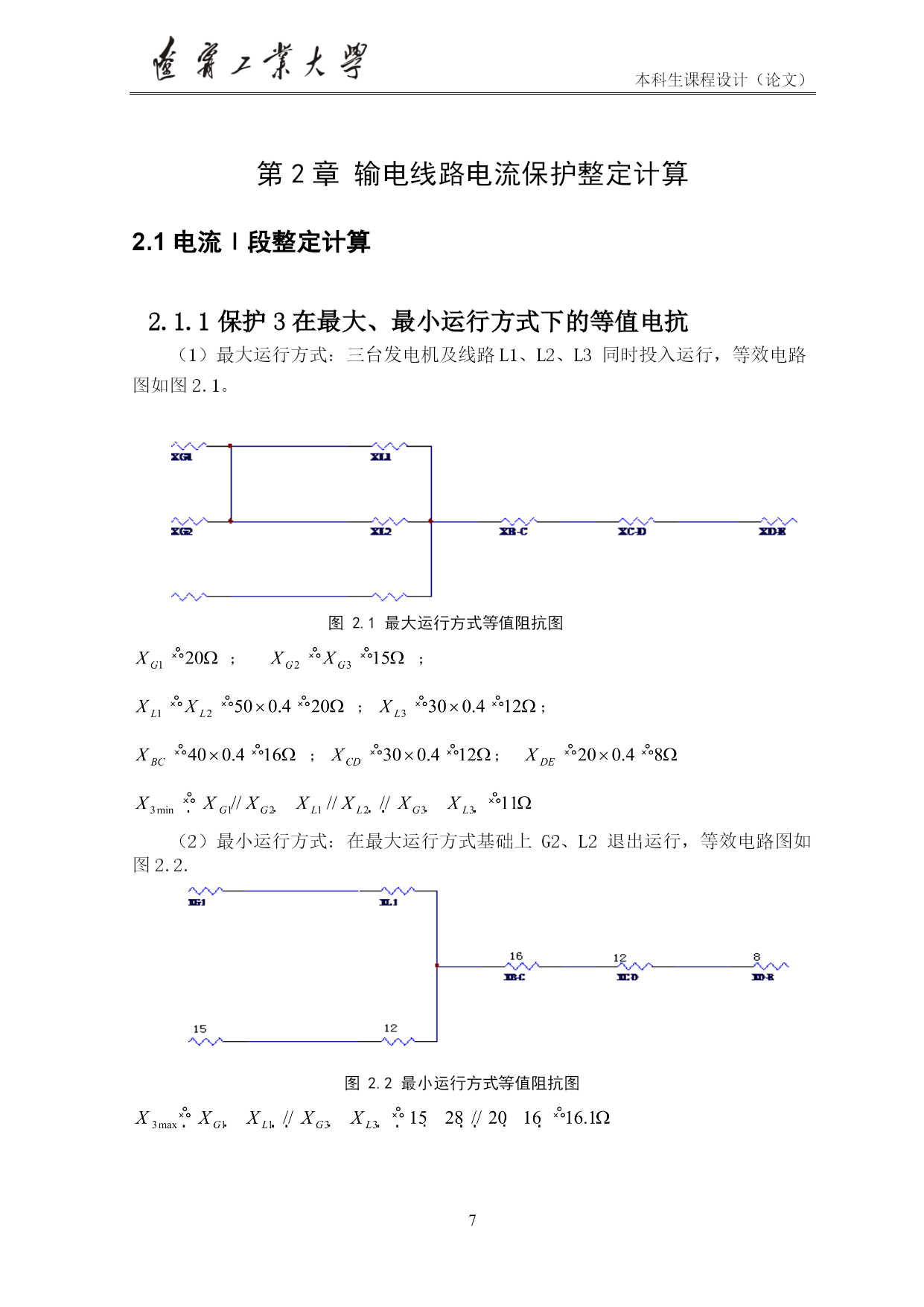

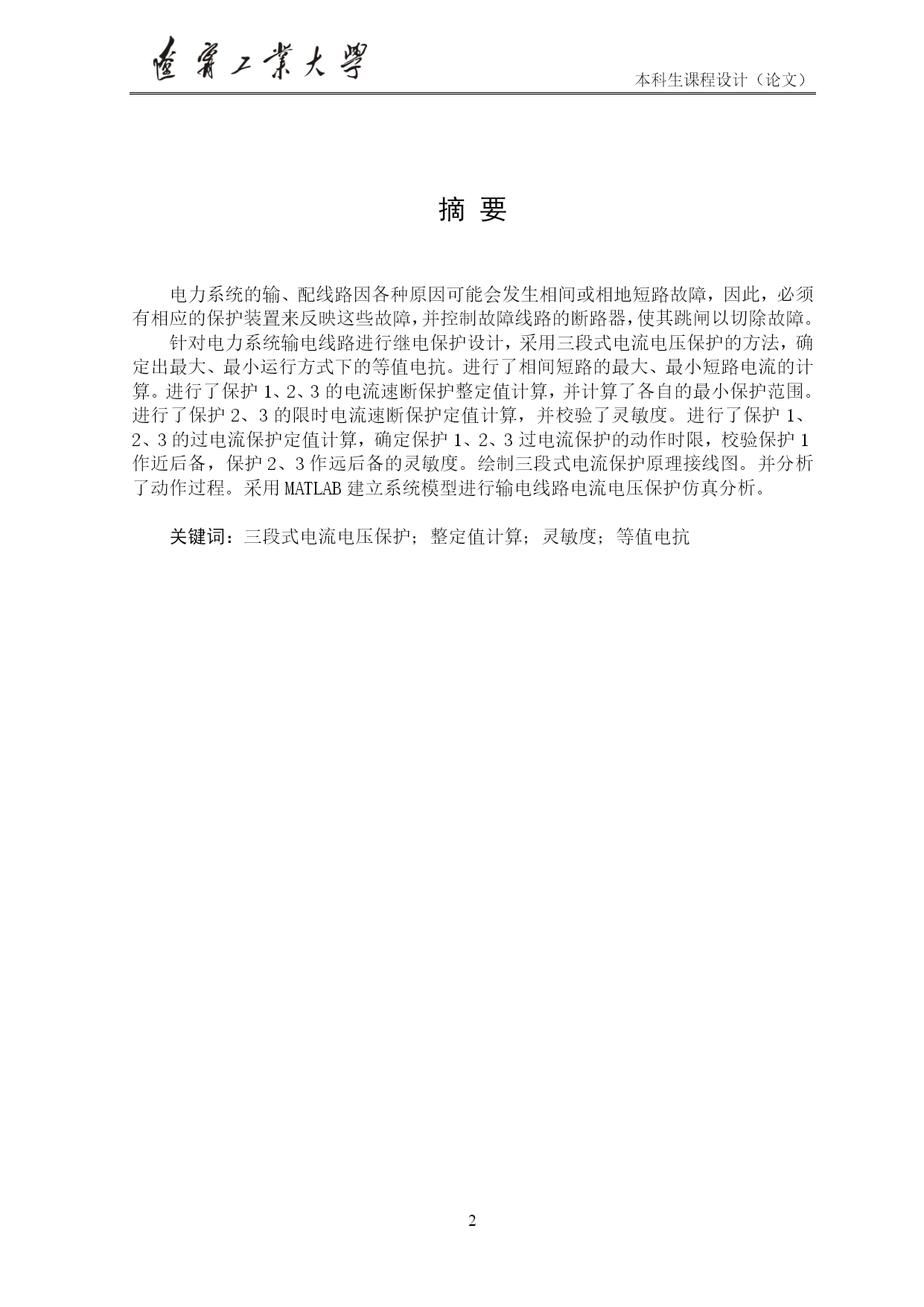

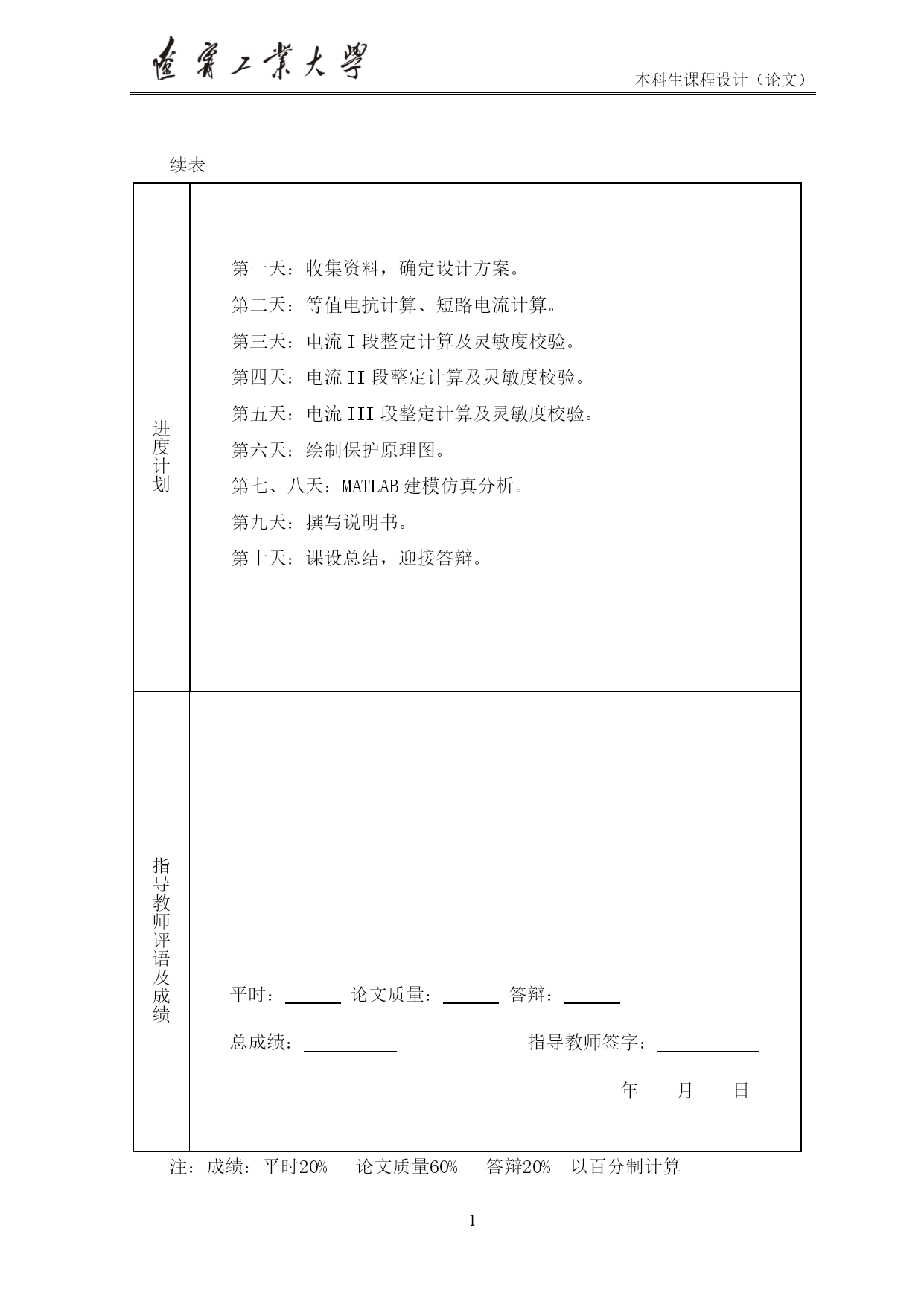

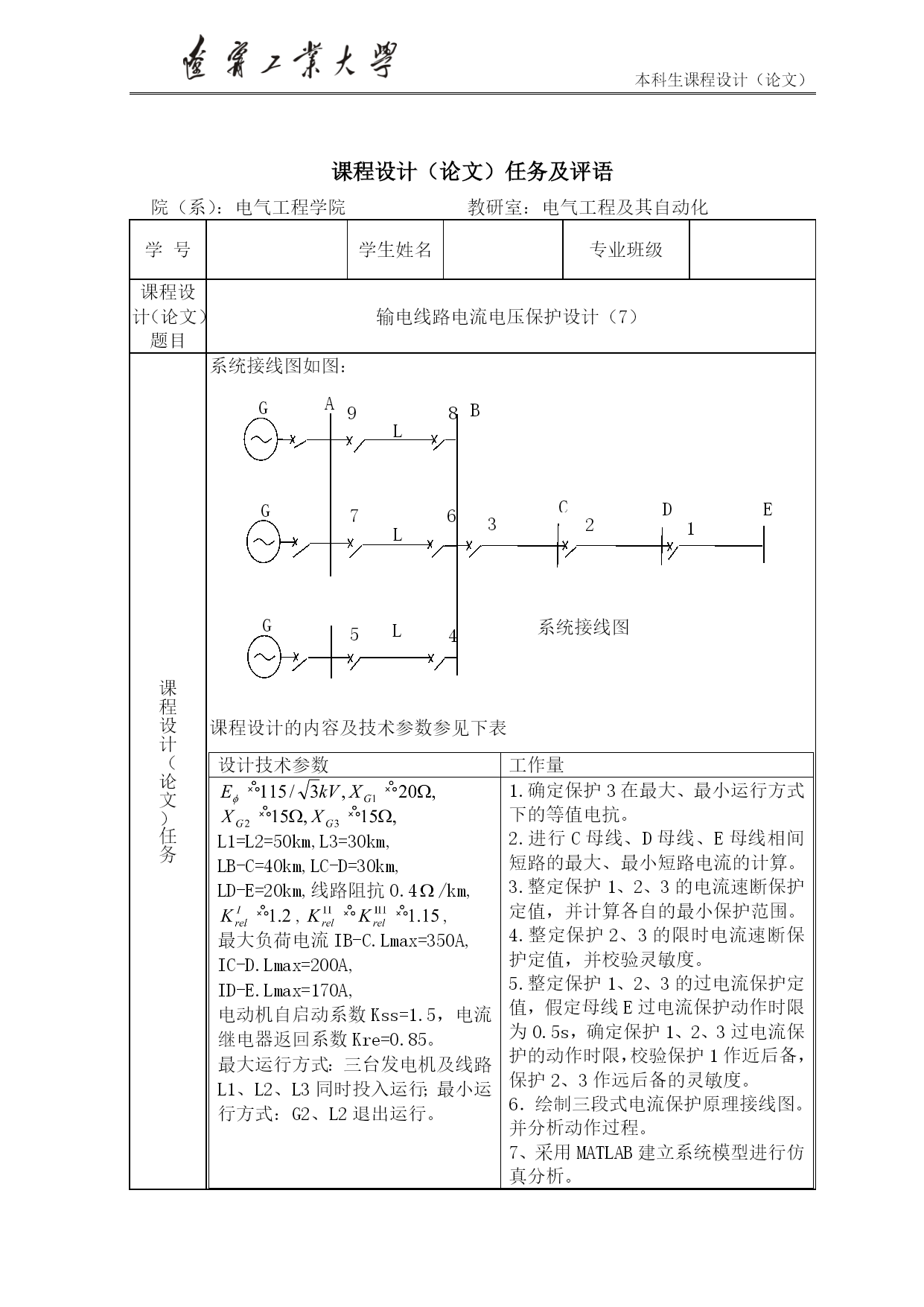

本科生课程设计（论文）辽宁工业大学电力系统继电保护课程设计（论文）题目：输电线路电流电压保护设计（7）院（系）：电气工程学院专业班级：电气09学号：学生姓名：指导教师：（签字）起止时间：2012.12.31-2013.01.11本科生课程设计（论文）课程设计（论文）任务及评语院（系）：电气工程学院教研室：电气工程及其自动化学号学生姓名专业班级课程设计（论文）题目输电线路电流电压保护设计（7）课程设计（论文）任务BAG1123L3L2L1EDCG2G3987654系统接线图系统接线图如图：课程设计的内容及技术参数参见下表设计技术参数工作量L1=L2=50km,L3=30km,LB-C=40km,LC-D=30km,LD-E=20km,线路阻抗0.4/km,,,最大负荷电流IB-C.Lmax=350A,IC-D.Lmax=200A,ID-E.Lmax=170A,电动机自启动系数Kss=1.5，电流继电器返回系数Kre=0.85。最大运行方式：三台发电机及线路L1、L2、L3同时投入运行；最小运行方式：G2、L2退出运行。1.确定保护3在最大、最小运行方式下的等值电抗。2.进行C母线、D母线、E母线相间短路的最大、最小短路电流的计算。3.整定保护1、2、3的电流速断保护定值，并计算各自的最小保护范围。4.整定保护2、3的限时电流速断保护定值，并校验灵敏度。5.整定保护1、2、3的过电流保护定值，假定母线E过电流保护动作时限为0.5s，确定保护1、2、3过电流保护的动作时限，校验保护1作近后备，保护2、3作远后备的灵敏度。6．绘制三段式电流保护原理接线图。并分析动作过程。7、采用MATLAB建立系统模型进行仿真分析。续表进度计划第一天：收集资料，确定设计方案。第二天：等值电抗计算、短路电流计算。第三天：电流I段整定计算及灵敏度校验。第四天：电流II段整定计算及灵敏度校验。第五天：电流III段整定计算及灵敏度校验。第六天：绘制保护原理图。第七、八天：MATLAB建模仿真分析。第九天：撰写说明书。第十天：课设总结，迎接答辩。指导教师评语及成绩平时：论文质量：答辩：总成绩：指导教师签字：年月日注：成绩：平时20%论文质量60%答辩20%以百分制计算摘要电力系统的输、配线路因各种原因可能会发生相间或相地短路故障，因此，必须有相应的保护装置来反映这些故障，并控制故障线路的断路器，使其跳闸以切除故障。针对电力系统输电线路进行继电保护设计，采用三段式电流电压保护的方法，确定出最大、最小运行方式下的等值电抗。进行了相间短路的最大、最小短路电流的计算。进行了保护1、2、3的电流速断保护整定值计算，并计算了各自的最小保护范围。进行了保护2、3的限时电流速断保护定值计算，并校验了灵敏度。进行了保护1、2、3的过电流保护定值计算，确定保护1、2、3过电流保护的动作时限，校验保护1作近后备，保护2、3作远后备的灵敏度。绘制三段式电流保护原理接线图。并分析了动作过程。采用MATLAB建立系统模型进行输电线路电流电压保护仿真分析。关键词：三段式电流电压保护；整定值计算；灵敏度；等值电抗目录TOC\o"1-3"\f\h\zHYPERLINK\l"_Toc534483510"第1章绪论PAGEREF_Toc534483510\h4HYPERLINK\l"_Toc534483511"第2章输电线路电流保护整定计算PAGEREF_Toc534483511\h7HYPERLINK\l"_Toc534483512"2.1电流Ι段整定计算PAGEREF_Toc534483512\h7HYPERLINK\l"_Toc534483513"2.1.1保护3在最大、最小运行方式下的等值电抗PAGEREF_Toc534483513\h7HYPERLINK\l"_Toc534483514"2.1.2C、D、E母线相间短路的最大、最小短路电流PAGEREF_Toc534483514\h8HYPERLINK\l"_Toc534483515"2.1.3保护1、2、3的电流速断整定值PAGEREF_Toc534483515\h8HYPERLINK\l"_Toc534483516"2.2电流Ⅱ段整定计算PAGEREF_Toc534483516\h9HYPERLINK\l"_Toc534483517"
