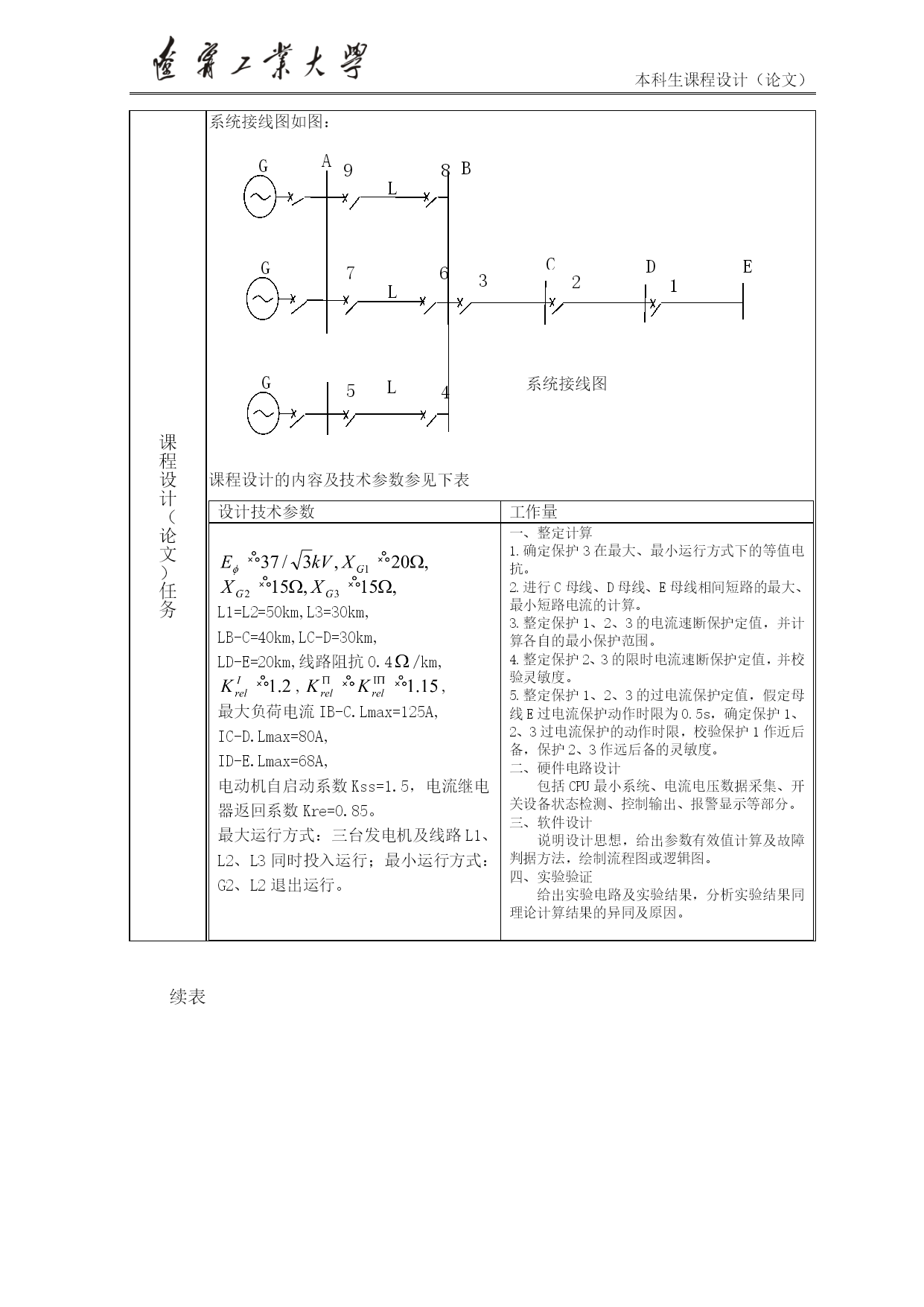

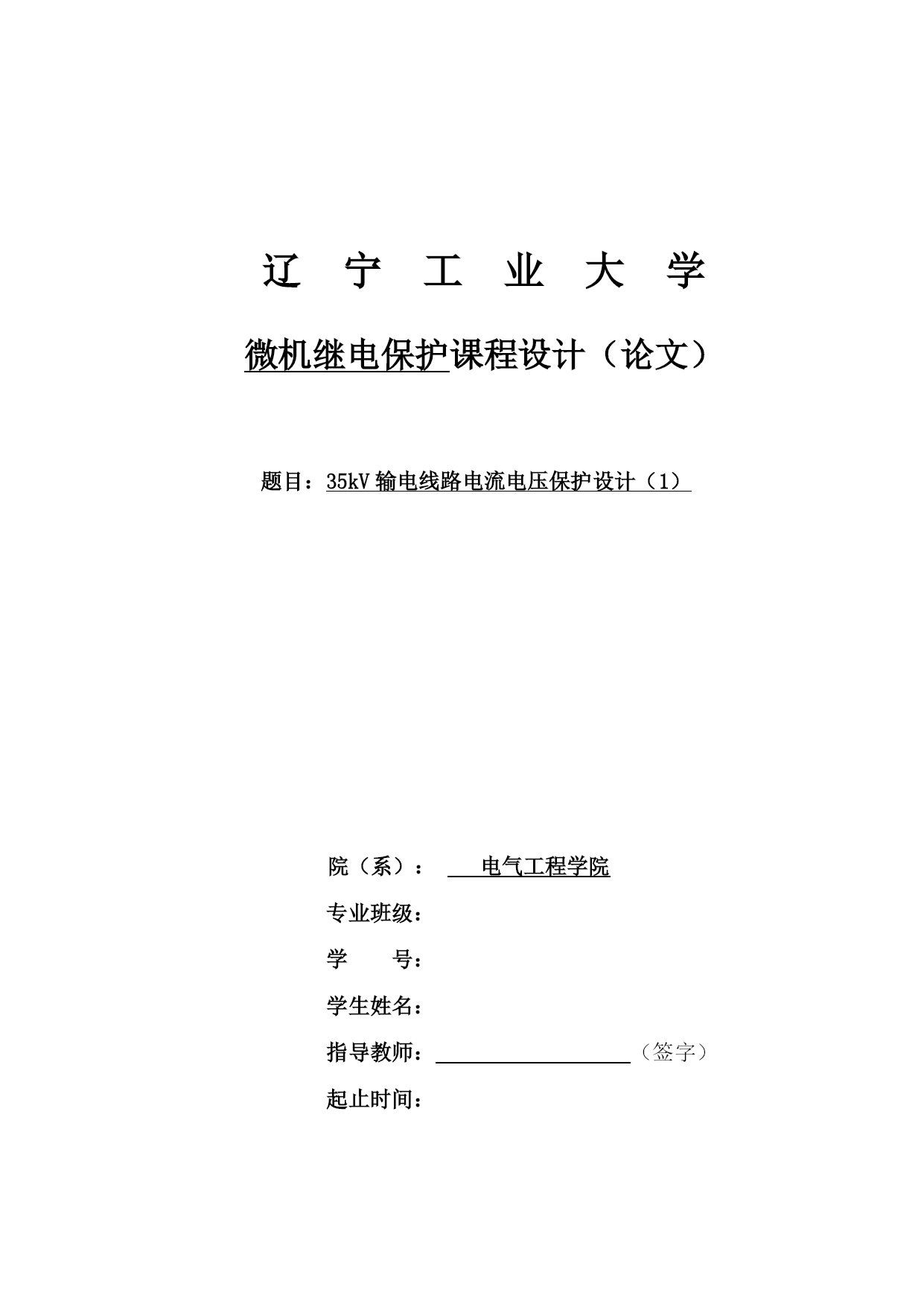

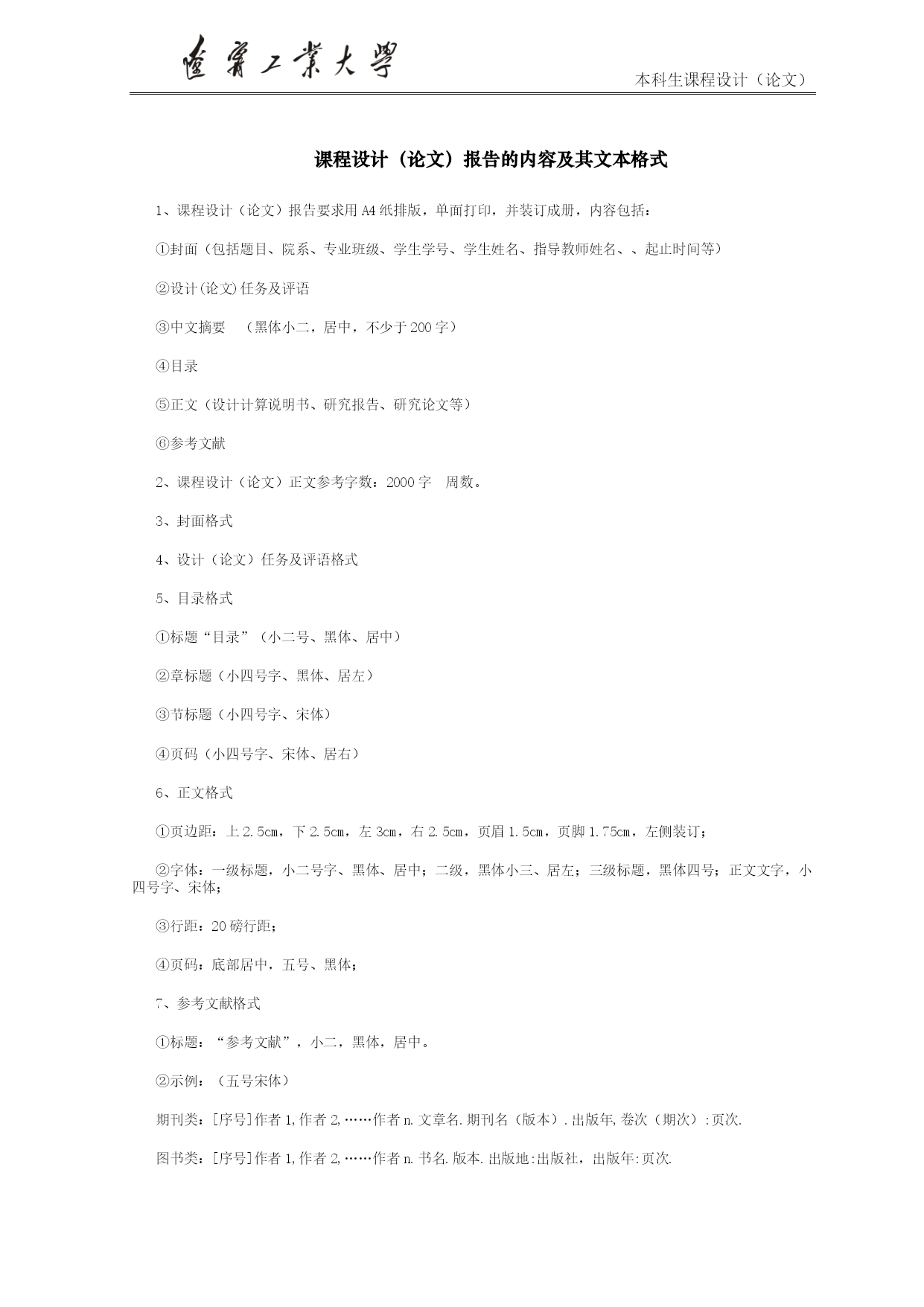

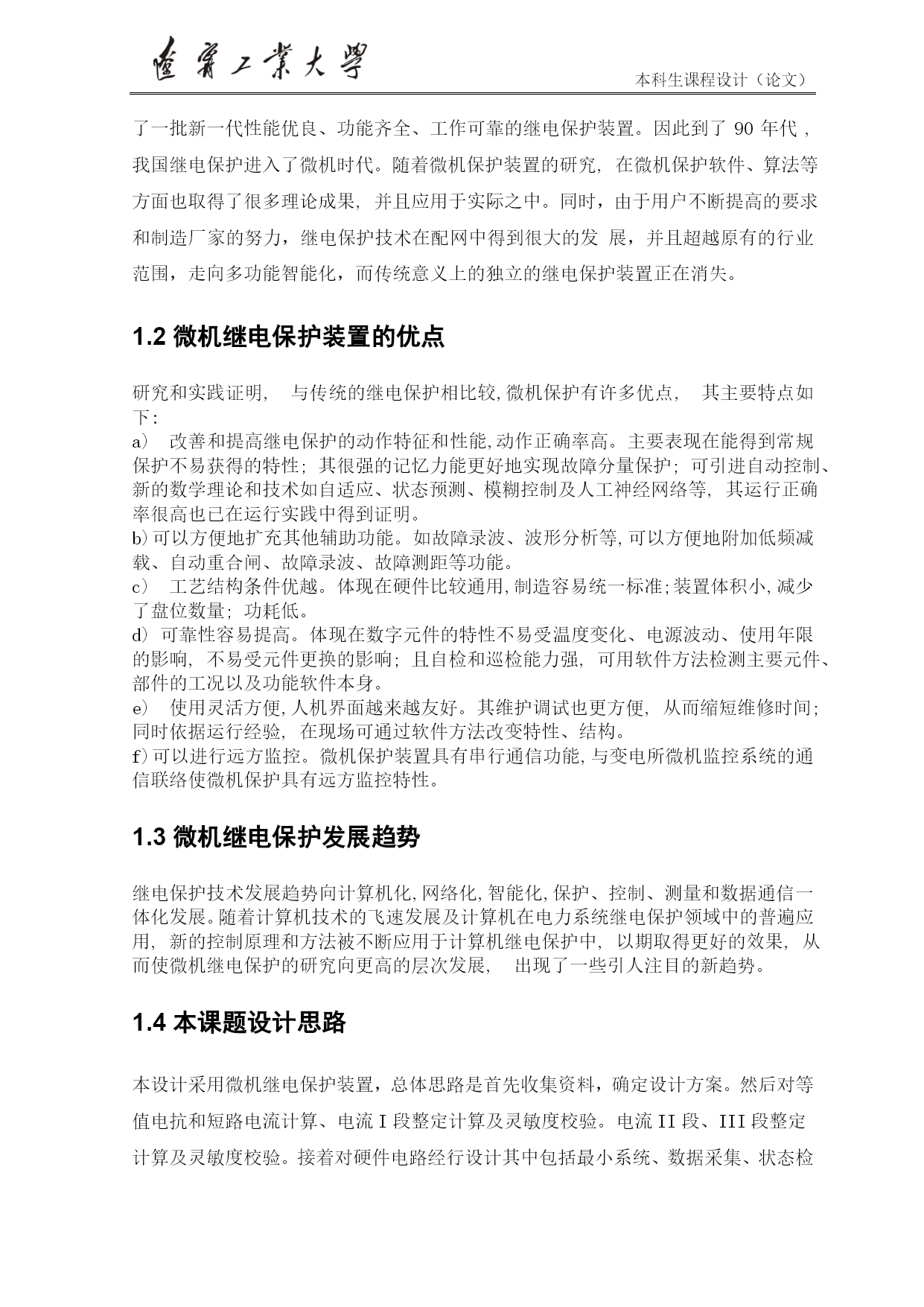

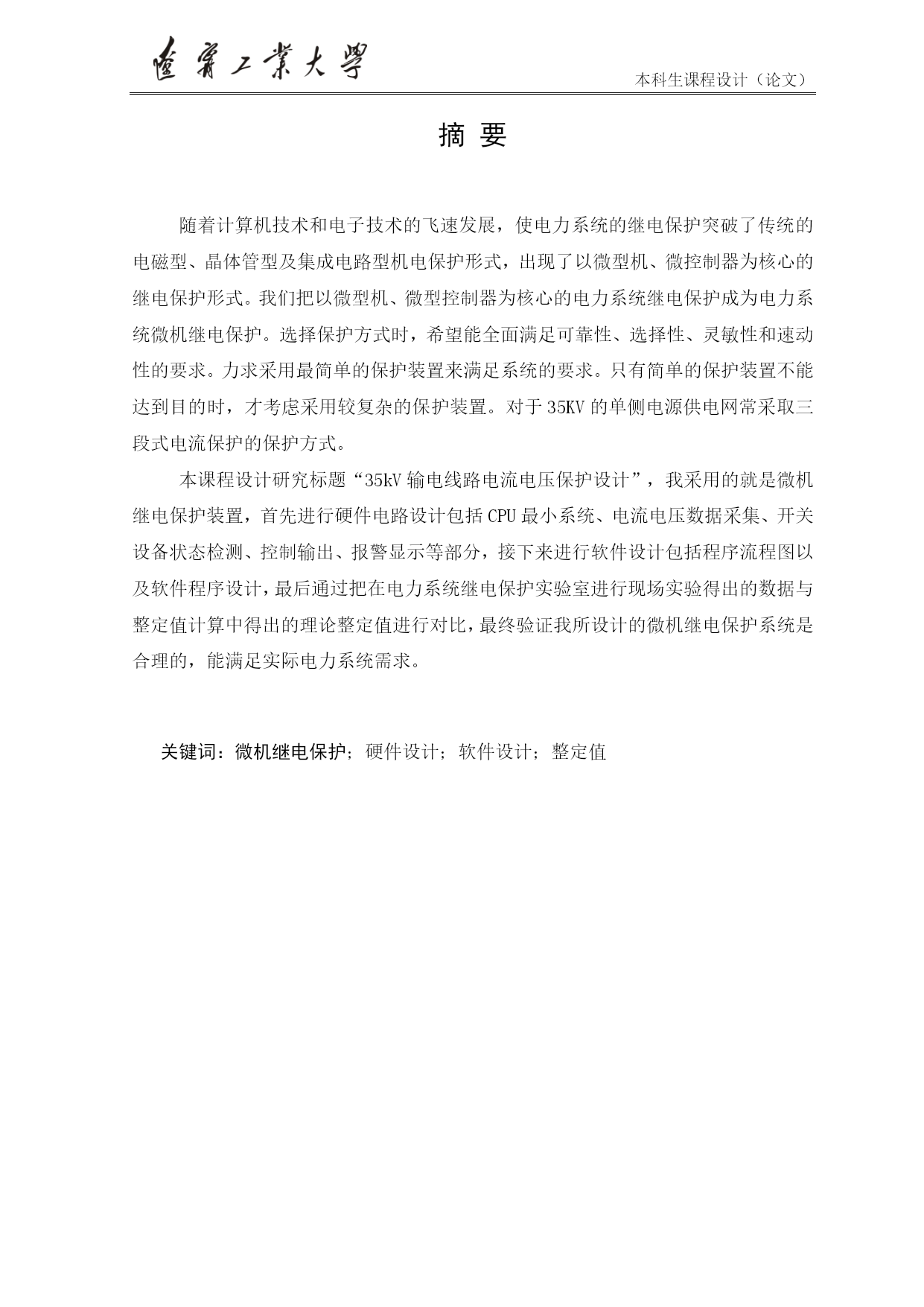

本科生课程设计（论文）辽宁工业大学微机继电保护课程设计（论文）题目：35kV输电线路电流电压保护设计（1）院（系）：电气工程学院专业班级：学号：学生姓名：指导教师：（签字）起止时间：本科生课程设计（论文）课程设计（论文）报告的内容及其文本格式1、课程设计（论文）报告要求用A4纸排版，单面打印，并装订成册，内容包括：①封面（包括题目、院系、专业班级、学生学号、学生姓名、指导教师姓名、、起止时间等）②设计(论文)任务及评语③中文摘要（黑体小二，居中，不少于200字）④目录⑤正文（设计计算说明书、研究报告、研究论文等）⑥参考文献2、课程设计（论文）正文参考字数：2000字周数。3、封面格式4、设计（论文）任务及评语格式5、目录格式①标题“目录”（小二号、黑体、居中）②章标题（小四号字、黑体、居左）③节标题（小四号字、宋体）④页码（小四号字、宋体、居右）6、正文格式①页边距：上2.5cm，下2.5cm，左3cm，右2.5cm，页眉1.5cm，页脚1.75cm，左侧装订；②字体：一级标题，小二号字、黑体、居中；二级，黑体小三、居左；三级标题，黑体四号；正文文字，小四号字、宋体；③行距：20磅行距；④页码：底部居中，五号、黑体；7、参考文献格式①标题：“参考文献”，小二，黑体，居中。②示例：（五号宋体）期刊类：[序号]作者1,作者2,……作者n.文章名.期刊名（版本）.出版年,卷次（期次）:页次.图书类：[序号]作者1,作者2,……作者n.书名.版本.出版地:出版社，出版年:页次.课程设计（论文）任务及评语院（系）：电气工程学院教研室：电气工程及其自动化学号130303013学生姓名刘清凯专业班级电气131班课程设计（论文）题目35kV输电线路电流电压保护设计（1）课程设计（论文）任务BAG1123L3L2L1EDCG2G3987654系统接线图系统接线图如图：课程设计的内容及技术参数参见下表设计技术参数工作量L1=L2=50km,L3=30km,LB-C=40km,LC-D=30km,LD-E=20km,线路阻抗0.4/km,,,最大负荷电流IB-C.Lmax=125A,IC-D.Lmax=80A,ID-E.Lmax=68A,电动机自启动系数Kss=1.5，电流继电器返回系数Kre=0.85。最大运行方式：三台发电机及线路L1、L2、L3同时投入运行；最小运行方式：G2、L2退出运行。一、整定计算1.确定保护3在最大、最小运行方式下的等值电抗。2.进行C母线、D母线、E母线相间短路的最大、最小短路电流的计算。3.整定保护1、2、3的电流速断保护定值，并计算各自的最小保护范围。4.整定保护2、3的限时电流速断保护定值，并校验灵敏度。5.整定保护1、2、3的过电流保护定值，假定母线E过电流保护动作时限为0.5s，确定保护1、2、3过电流保护的动作时限，校验保护1作近后备，保护2、3作远后备的灵敏度。二、硬件电路设计包括CPU最小系统、电流电压数据采集、开关设备状态检测、控制输出、报警显示等部分。三、软件设计说明设计思想，给出参数有效值计算及故障判据方法，绘制流程图或逻辑图。四、实验验证给出实验电路及实验结果，分析实验结果同理论计算结果的异同及原因。续表进度计划第一天：收集资料，确定设计方案。第二天：等值电抗和短路电流计算、电流I段整定计算及灵敏度校验。第三天：电流II段、III段整定计算及灵敏度校验。第四天：硬件电路设计（最小系统、数据采集、状态检测部分）。第五天：硬件电路设计（控制输出、报警显示部分）。第六天：软件设计（有效值计算、故障判据）。第七天：软件设计（绘制流程图或逻辑图）第八天：实验验证及分析。第九天：撰写说明书。第十天：课设总结，迎接答辩。指导教师评语及成绩平时：论文质量：答辩：总成绩：指导教师签字：年月日注：成绩：平时20%论文质量60%答辩20%以百分制计算摘要随着计算机技术和电子技术的飞速发展，使电力系统的继电保护突破了传统的电磁型、晶体管型及集成电路型机电保护形式，出现了以微型机、微控制器为核心的继电保护形式。我们把以微型机、微型控制器为核心的电力系统继电保护成为电力系统微机继电保护。选择保护方式时，希望能全面满足可靠性、选择性、灵敏性和速动性的要求。力求采用最简单的保护装置来满足系统的要求。只有简单的保护装置不能达到目的时，才考虑采用较复杂的保护装置。对于35KV的单侧电源供电网常采取三段式电流保护的保护方式。
