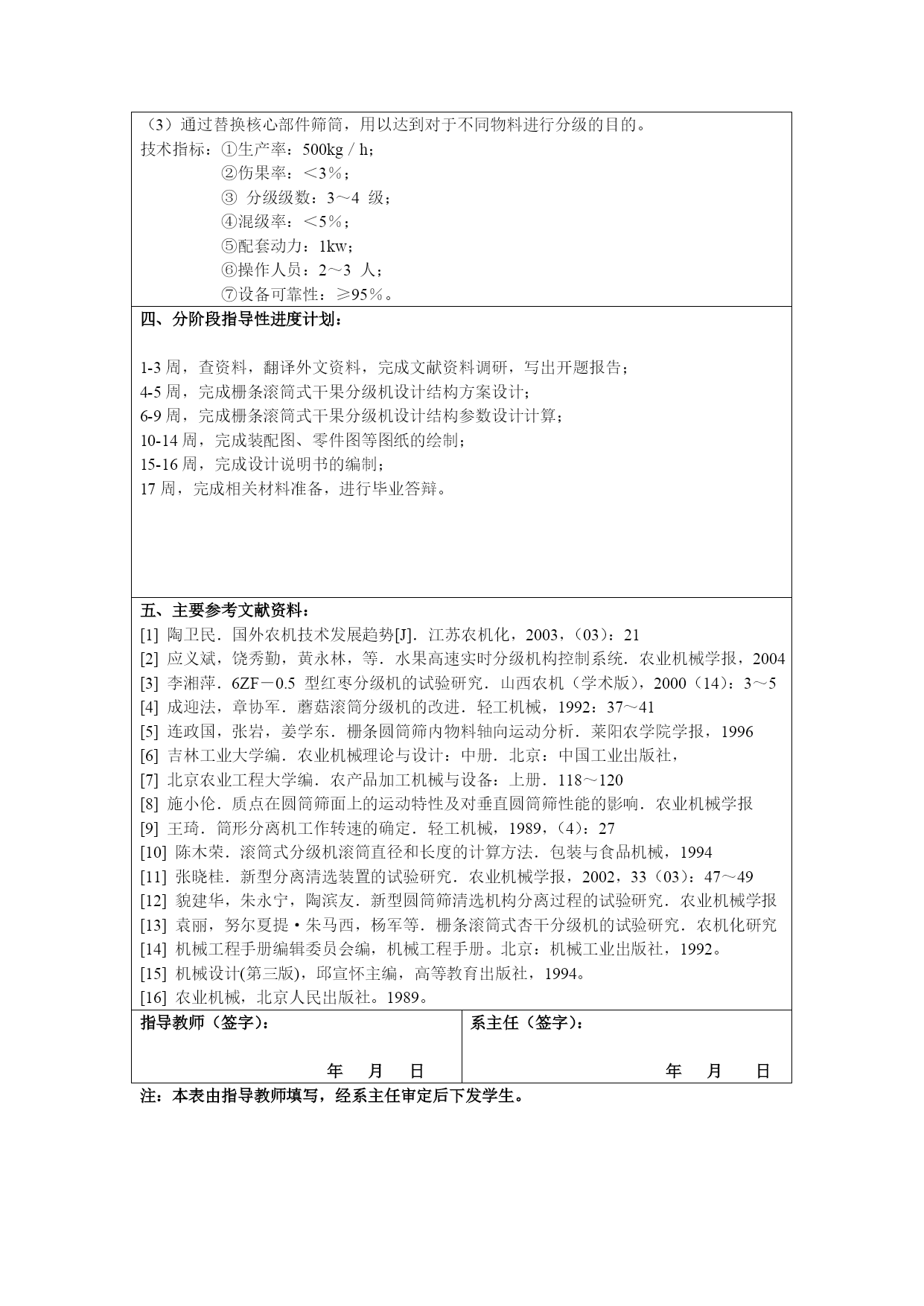

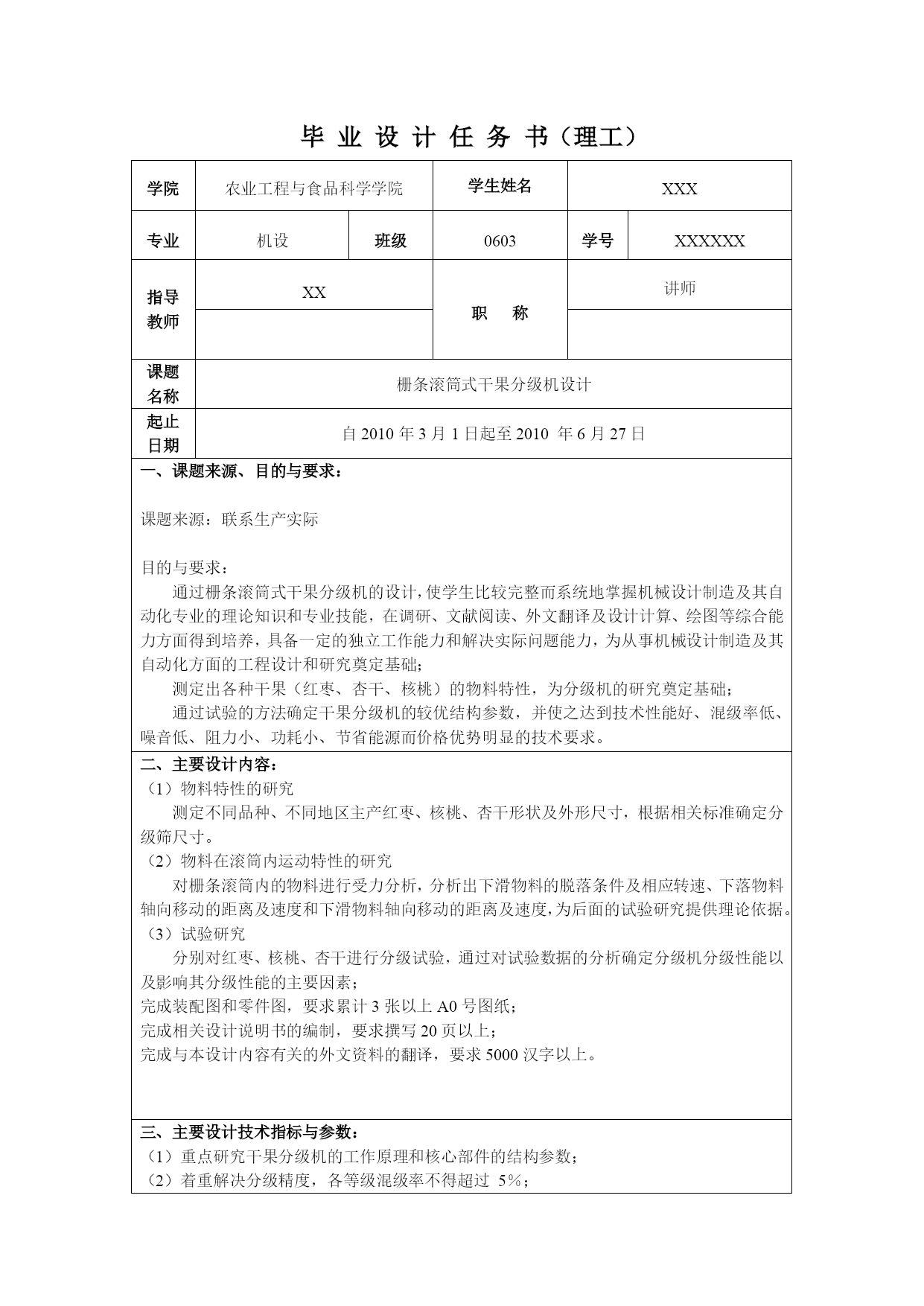

毕业设计任务书（理工）学院农业工程与食品科学学院学生姓名XXX专业机设班级0603学号XXXXXX指导教师XX职称讲师课题名称栅条滚筒式干果分级机设计起止日期自2010年3月1日起至2010年6月27日一、课题来源、目的与要求：课题来源：联系生产实际目的与要求：通过栅条滚筒式干果分级机的设计，使学生比较完整而系统地掌握机械设计制造及其自动化专业的理论知识和专业技能，在调研、文献阅读、外文翻译及设计计算、绘图等综合能力方面得到培养，具备一定的独立工作能力和解决实际问题能力，为从事机械设计制造及其自动化方面的工程设计和研究奠定基础；测定出各种干果（红枣、杏干、核桃）的物料特性，为分级机的研究奠定基础；通过试验的方法确定干果分级机的较优结构参数，并使之达到技术性能好、混级率低、噪音低、阻力小、功耗小、节省能源而价格优势明显的技术要求。二、主要设计内容：（1）物料特性的研究测定不同品种、不同地区主产红枣、核桃、杏干形状及外形尺寸，根据相关标准确定分级筛尺寸。（2）物料在滚筒内运动特性的研究对栅条滚筒内的物料进行受力分析，分析出下滑物料的脱落条件及相应转速、下落物料轴向移动的距离及速度和下滑物料轴向移动的距离及速度，为后面的试验研究提供理论依据。（3）试验研究分别对红枣、核桃、杏干进行分级试验，通过对试验数据的分析确定分级机分级性能以及影响其分级性能的主要因素；完成装配图和零件图，要求累计3张以上A0号图纸；完成相关设计说明书的编制，要求撰写20页以上；完成与本设计内容有关的外文资料的翻译，要求5000汉字以上。三、主要设计技术指标与参数：（1）重点研究干果分级机的工作原理和核心部件的结构参数；（2）着重解决分级精度，各等级混级率不得超过5％；（3）通过替换核心部件筛筒，用以达到对于不同物料进行分级的目的。技术指标：①生产率：500kg／h；②伤果率：＜3％；③分级级数：3～4级；④混级率：＜5％；⑤配套动力：1kw；⑥操作人员：2～3人；⑦设备可靠性：≥95％。四、分阶段指导性进度计划：1-3周，查资料，翻译外文资料，完成文献资料调研，写出开题报告；4-5周，完成栅条滚筒式干果分级机设计结构方案设计；6-9周，完成栅条滚筒式干果分级机设计结构参数设计计算；10-14周，完成装配图、零件图等图纸的绘制；15-16周，完成设计说明书的编制；17周，完成相关材料准备，进行毕业答辩。五、主要参考文献资料：[1]陶卫民．国外农机技术发展趋势[J]．江苏农机化，2003，（03）：21[2]应义斌，饶秀勤，黄永林，等．水果高速实时分级机构控制系统．农业机械学报，2004[3]李湘萍．6ZF－0.5型红枣分级机的试验研究．山西农机（学术版），2000（14）：3～5[4]成迎法，章协军．蘑菇滚筒分级机的改进．轻工机械，1992：37～41[5]连政国，张岩，姜学东．栅条圆筒筛内物料轴向运动分析．莱阳农学院学报，1996[6]吉林工业大学编．农业机械理论与设计：中册．北京：中国工业出版社，[7]北京农业工程大学编．农产品加工机械与设备：上册．118～120[8]施小伦．质点在圆筒筛面上的运动特性及对垂直圆筒筛性能的影响．农业机械学报[9]王琦．筒形分离机工作转速的确定．轻工机械，1989，（4）：27[10]陈木荣．滚筒式分级机滚筒直径和长度的计算方法．包装与食品机械，1994[11]张晓桂．新型分离清选装置的试验研究．农业机械学报，2002，33（03）：47～49[12]貌建华，朱永宁，陶滨友．新型圆筒筛清选机构分离过程的试验研究．农业机械学报[13]袁丽，努尔夏提·朱马西，杨军等．栅条滚筒式杏干分级机的试验研究．农机化研究[14]机械工程手册编辑委员会编，机械工程手册。北京：机械工业出版社，1992。[15]机械设计(第三版)，邱宣怀主编，高等教育出版社，1994。[16]农业机械，北京人民出版社。1989。指导教师（签字）：年月日系主任（签字）：年月日注：本表由指导教师填写，经系主任审定后下发学生。
