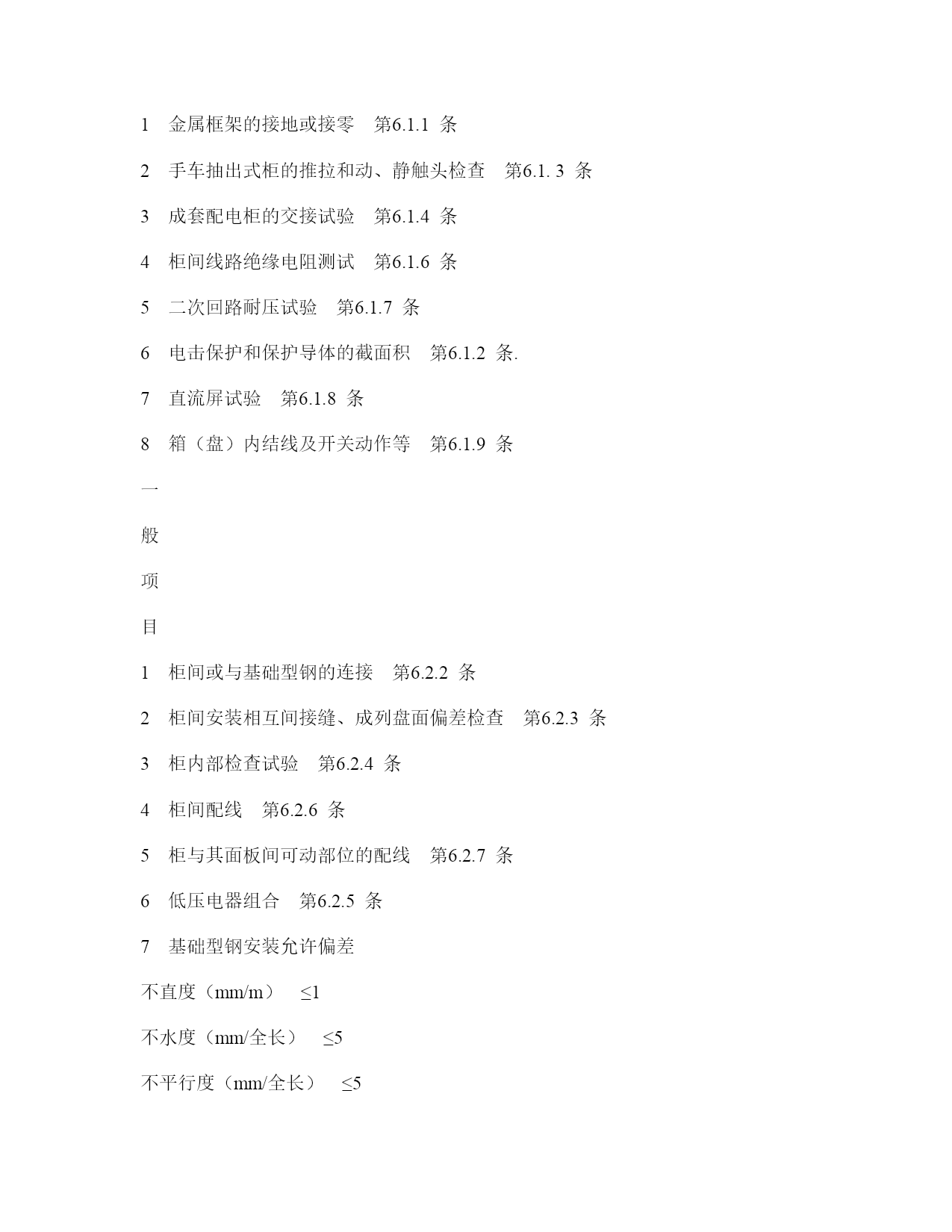

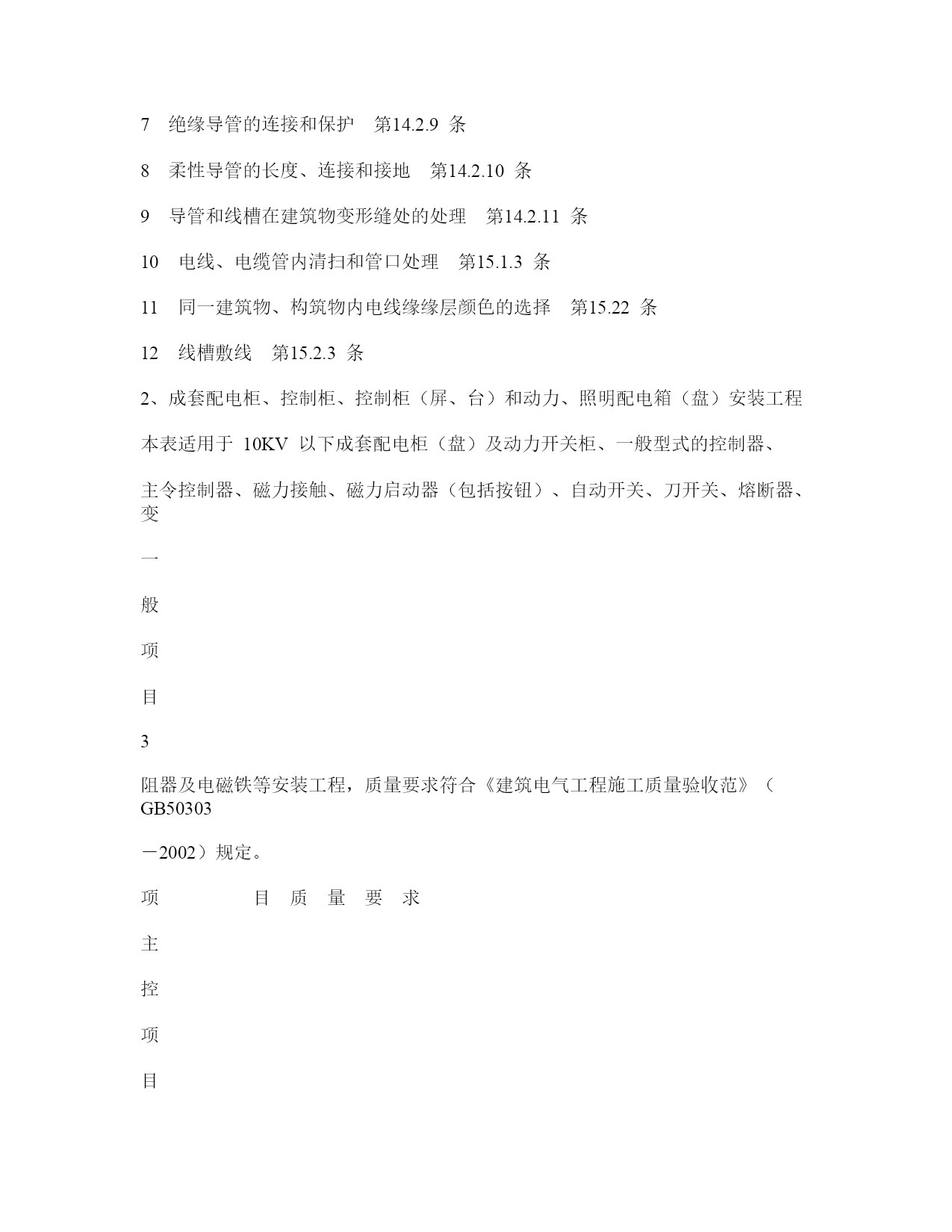

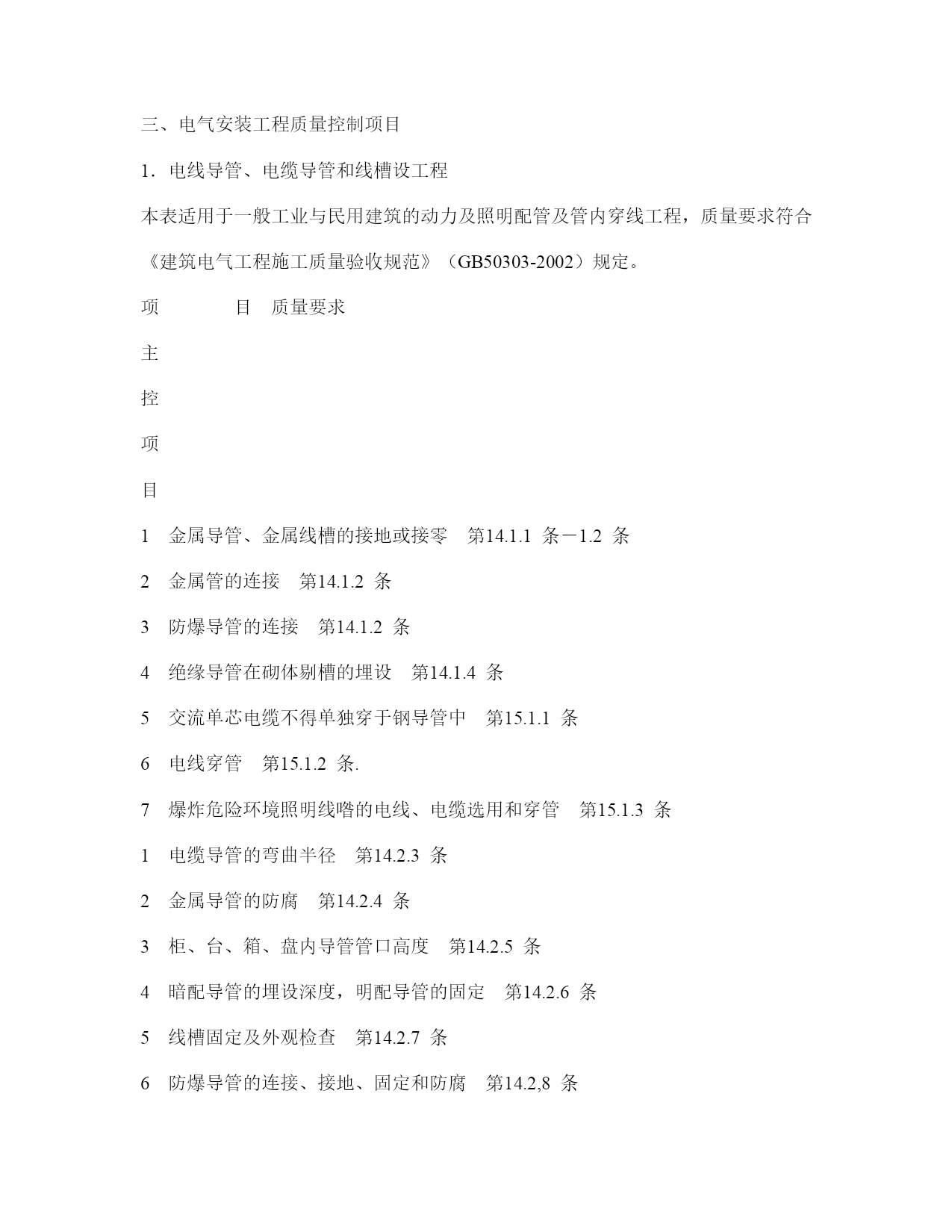

1别墅水电工程现场监查细则（一）2一、综述考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或使用寿命；功能健全、可靠；注意装饰效果；节约能源；方便维护和检修。电气专业现场监查工程师应根据设计图纸及有关文件编制电气安装工程进度控制计划，估算电气工程造价。在施工对质量、投资和进度做到控制在前，言而有据。二、电气监控部位动力系统、照明系统、安防报警系统、弱电系统、防雷接地保护保统。三、电气安装工程质量控制项目1．电线导管、电缆导管和线槽设工程本表适用于一般工业与民用建筑的动力及照明配管及管内穿线工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定。项目质量要求主控项目1金属导管、金属线槽的接地或接零第14.1.1条－1.2条2金属管的连接第14.1.2条3防爆导管的连接第14.1.2条4绝缘导管在砌体剔槽的埋设第14.1.4条5交流单芯电缆不得单独穿于钢导管中第15.1.1条6电线穿管第15.1.2条.7爆炸危险环境照明线喒的电线、电缆选用和穿管第15.1.3条1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2,8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条10电线、电缆管内清扫和管口处理第15.1.3条11同一建筑物、构筑物内电线缘缘层颜色的选择第15.22条12线槽敷线第15.2.3条2、成套配电柜、控制柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工程本表适用于10KV以下成套配电柜（盘）及动力开关柜、一般型式的控制器、主令控制器、磁力接触、磁力启动器（包括按钮）、自动开关、刀开关、熔断器、变一般项目3阻器及电磁铁等安装工程，质量要求符合《建筑电气工程施工质量验收范》（GB50303－2002）规定。项目质量要求主控项目1金属框架的接地或接零第6.1.1条2手车抽出式柜的推拉和动、静触头检查第6.1.3条3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5二次回路耐压试验第6.1.7条6电击保护和保护导体的截面积第6.1.2条.7直流屏试验第6.1.8条8箱（盘）内结线及开关动作等第6.1.9条一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装相互间接缝、成列盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4柜间配线第6.2.6条5柜与其面板间可动部位的配线第6.2.7条6低压电器组合第6.2.5条7基础型钢安装允许偏差不直度（mm/m）≤1不水度（mm/全长）≤5不平行度（mm/全长）≤58柜、盘等垂直度允许偏差1.50/10003．电器照明器具及开关、插座风扇的安装工程本表适用于工业及民用建筑一般形式的灯具、开关、插座等的安装工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303－2002）规定。项目质量要求主控项目1灯具的固定第19.1.1条2花灯吊钩选用、固定及吊装置的过载试验第19.1.2条3钢管吊灯灯杆检查第19.1.3条4灯具的绝缘材料耐火检查第19.1.4条5灯具的安装高度和使用电压等级第19.1.5条6距地高度小于2.4米的灯具可接近裸露导体的接地或接零第19.1.6条7交流、直流或不同电压等级在同一场所的插座应有区别第22.1.2条4一般项目8插座的接线第22.1.2条9特殊情况下的插座安装第22.1.3条10照明开关的选用、开关的位置第22.1.4条11吊扇的安装高度、挂钩选用和吊扇的组装及试运转第22.1.5条12壁扇、底座和防护罩的固定及试运转第22.1.6条1引向每个灯具的导线线芯最小截面积第19.2.1条.2灯具的外形、灯头及其接线检查第19.2.2条3变电所内灯具的安装位置第19.2.3条4装有白轵灯泡的吸顶灯具隔热检查第19.2.4条5在重要场所的大型灯具的玻璃罩安全措施第19.2.5条6投光灯的固定检查第1
