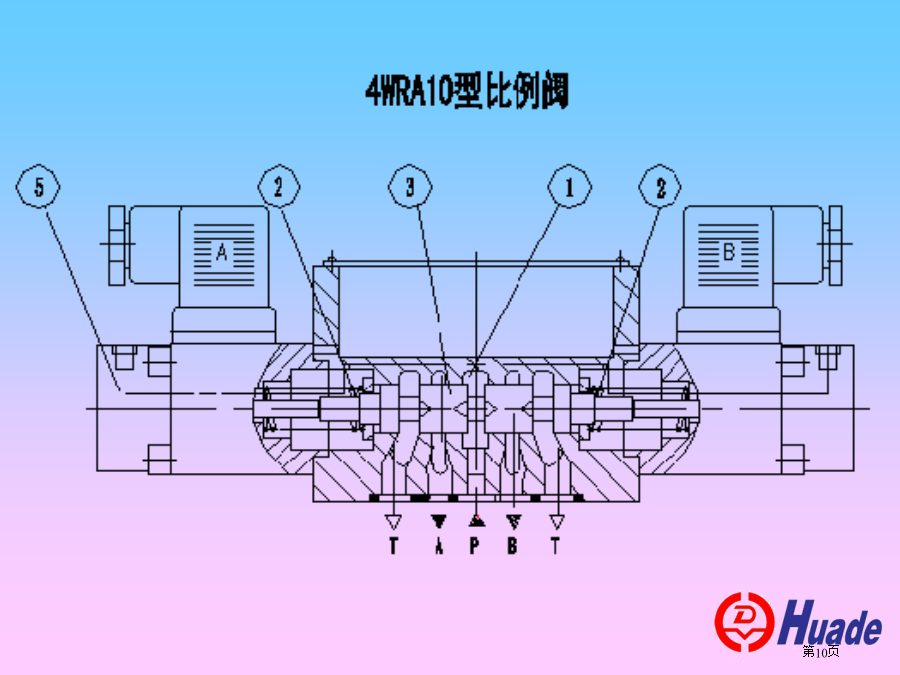

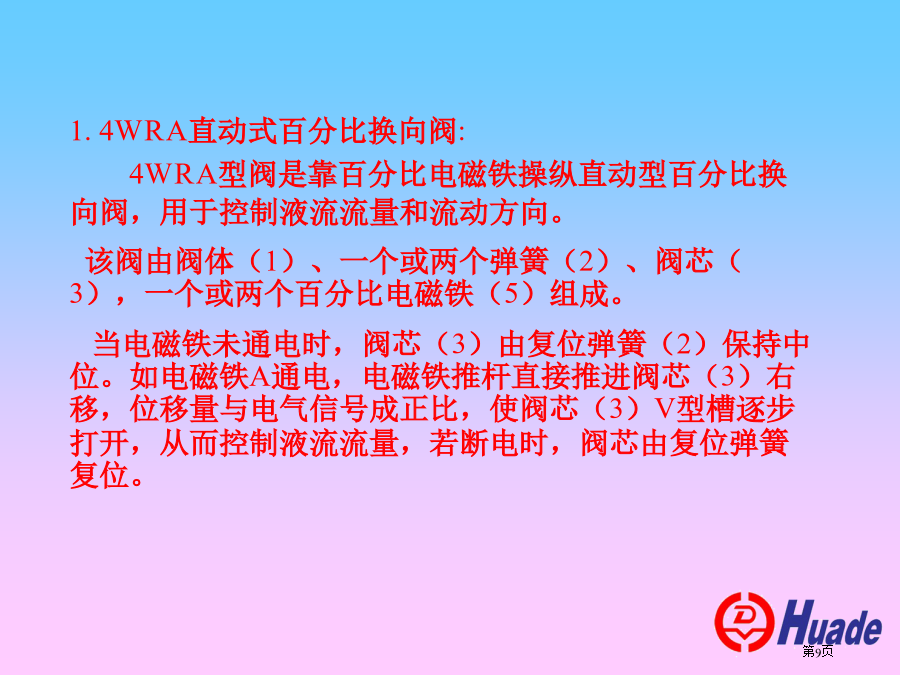

Huade百分比阀部分百分比方向阀1.4WRA直动式百分比换向阀:4WRA型阀是靠百分比电磁铁操纵直动型百分比换向阀，用于控制液流流量和流动方向。该阀由阀体（1）、一个或两个弹簧（2）、阀芯（3），一个或两个百分比电磁铁（5）组成。当电磁铁未通电时，阀芯（3）由复位弹簧（2）保持中位。如电磁铁A通电，电磁铁推杆直接推进阀芯（3）右移，位移量与电气信号成正比，使阀芯（3）V型槽逐步打开，从而控制液流流量，若断电时，阀芯由复位弹簧复位。4WRA直动式百分比换向阀基本参数2.4WRE百分比换向阀:4WRE型阀是由百分比电磁铁控制带反馈直动式百分比换向阀，用于控制油液流量和流动方向。该阀由阀体（1）、一个或两个百分比电磁铁（2）、位置传感器（3）、阀芯（4）及一个或两个复位弹簧（5）组成。基本原理：当电磁铁A通电时，百分比电磁铁（2）推杆直接推进阀芯（4）右移，其位移量与输入信号大小成百分比使阀芯（4）V形槽逐步打开，从而控制液流流量。阀芯（4）位置由（与电控器相连）传感器（3）来检测，纠正与要求位置任何偏差，确保准确流量。当电磁铁（2）断电时复位弹簧（5）使阀芯返回中位。2.4WRE百分比换向阀基本参数3.4WRZ先导式百分比换向阀:4WRZ型阀是由百分比电磁铁控制先导式百分比换向阀，将电气信号转化为液体压力信号，用于控制油压系统流量和流动方向。该阀由先导阀（3）、主阀芯（8）、主阀（7）、复位弹簧（9）等组成。当电磁铁B通电时，先导阀芯（4）右移，控制油经内部通道从P口或经外控口X经过先导阀（3）进入主阀芯（8）右端（10）并推进主阀芯左移，移动量与给定信号成百分比，于是主阀芯逐步移动并打开关在阀控制台阶上V形控制沟槽，从而使P到A，B到T流通。当电磁铁断电时，先导阀芯（4）返回起始位置，主阀芯靠复位弹簧保持中位，并与先导压力无关。手动按钮可在电磁铁不通电情况下，操作先导阀使主阀动作。3.4WRZ先导式百分比换向阀基本参数电液百分比换向阀选取指南：（1）应依据使用需求选取适合中位机能；（2）应依据不一样额定流量选取适当通径阀，使阀性能稳定；（3）因为液动力影响，不一样滑阀机能有不一样工作极限，应依据工作极限曲线选取适合百分比换向阀。百分比压力阀百分比压力阀概述百分比压力阀按用途不一样，有百分比溢流阀、百分比减压阀和百分比次序阀之分。按结构特点不一样，则有直动型百分比压力阀和先导型百分比压力阀之别。先导型百分比压力阀包含主阀和先导阀两部分。其主阀部分与普通压力阀相同，而其先导阀本身实际就是直动型百分比压力阀，它是以电－机械转换器（百分比电磁铁、伺服电机或步进电机）代替普通直动型压力阀上手动机构而成。百分比压力阀功效、结构介绍DBE/DBEM型先导式百分比溢流阀:DBE/DBEM型阀是锥阀式结构先导式百分比溢流阀，依据输入信号改变无级调整系统压力。该阀主要由带百分比电磁铁（2）先导阀（1）、带主阀芯（4）主阀（3）等组成。DBE/DBEM型先导式百分比溢流阀当系统压力作用在主阀芯（4）上同时,经过阻尼（5）作用在主阀芯上端和先导阀阀芯（6）上。假如系统压力升高而超出百分比电磁铁调定压力值，则先导阀锥阀（6）开启，控制油回油箱，在主阀芯（4）上产生压降，使主阀芯开启，压力油从A腔到B腔通。经过改变导阀阀座孔径可获不一样压力等级。DBEM型与DBE型相同，只是有一个最高压力保护装置，使系统免受意外高压引发损坏。直动型百分比溢流阀直动型百分比溢流阀是锥阀式，它由带位移传感器LVDT位移控制电磁铁调整。阀调定压力直接正比于输入电信号。当电磁铁接收一个输入电信号时，电磁铁产生位移。电磁铁在这个位移下推进弹簧垫，弹簧垫压缩弹簧，使弹簧把力作用于锥阀上。经过百分比调速阀以2FRE型百分比调速阀为例:2FRE型百分比调速阀是二通结构带电反馈电磁百分比调速阀，采取给定电气信号控制液压系统流量保持恒定，与压力和温度无关。该阀主要由阀体（1）、带感应式位移传感器百分比电磁铁（2）、控制节流口（3）、压力赔偿器（4）行程限制器（5）和单向阀（6）等组成。系统所需流量电气信号经放大器（VT-5004S30）输给电磁铁，电磁铁直接控制节流口（3），节流口位置由传感器确定，控制系统随时纠正与给定输入值任何偏差，可按放大器中两种斜坡开大和关小。节流口可降低温度漂移。节流口上压降由压力赔偿器保持恒定。所以，系统流量与负载无关。2FRE型百分比调速阀基本参数二通插装阀插装阀因为二通插装阀采取锥阀结构，内阻小、响应快、泄漏少，故适应于高压大流量。二、二通插装阀分类二通插装阀按其功效可分为两类：方向控制阀压力控制阀方向控制二通插装阀压力控制二通插装阀溢流功效二通插装阀谢谢！
