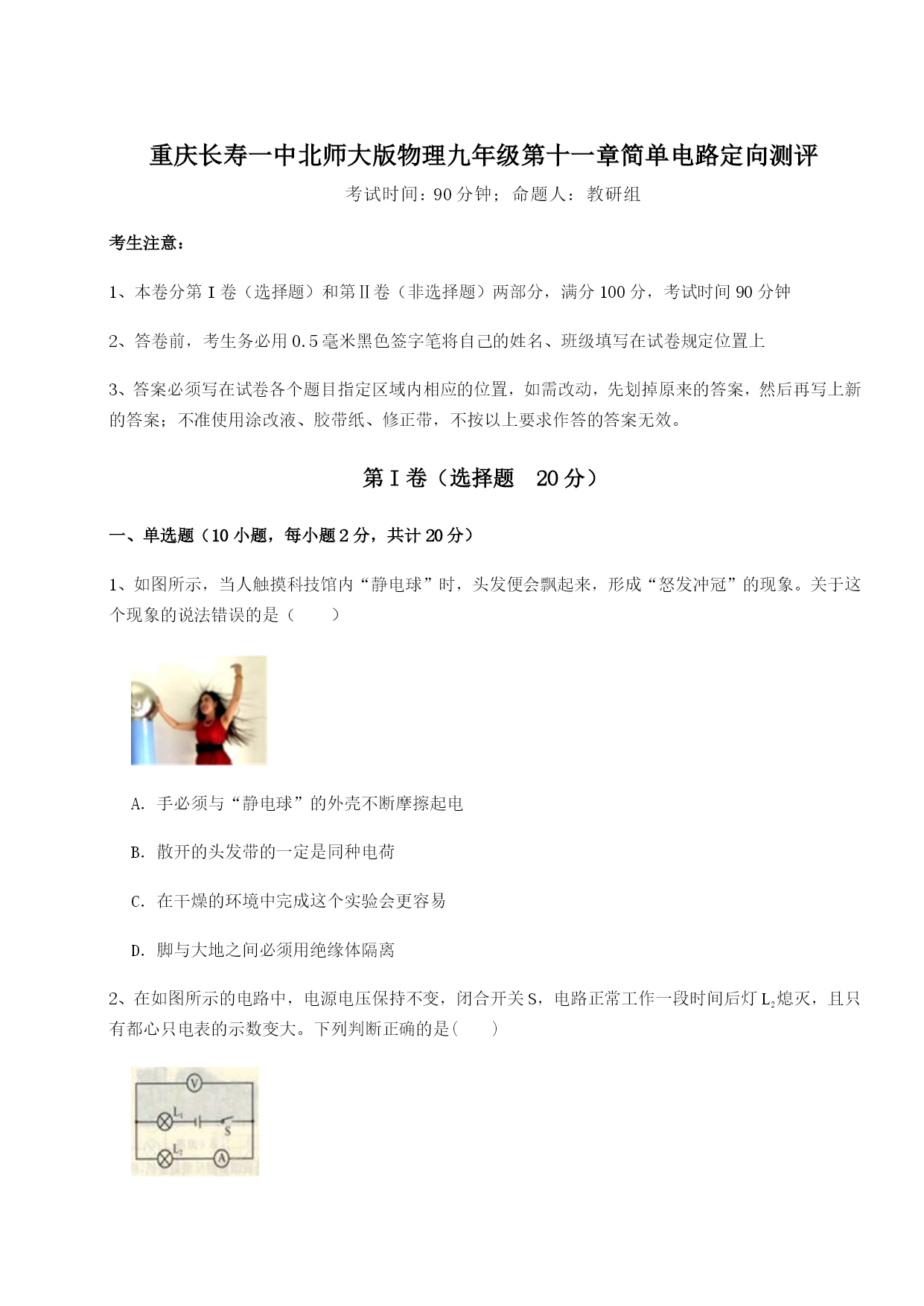

重庆长寿一中北师大版物理九年级第十一章简单电路定向测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（）A．手必须与“静电球”的外壳不断摩擦起电B．散开的头发带的一定是同种电荷C．在干燥的环境中完成这个实验会更容易D．脚与大地之间必须用绝缘体隔离2、在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有都心只电表的示数变大。下列判断正确的是()A．L1短路，电压表的示数变小B．L1断路，电流表的示数变大C．L2短路，电压表的示数变大D．L2断路，电压表的示数变大3、在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（）A．0.2AB．0.4AC．0.6AD．1A4、某同学进行了如下实验：根据如图所示，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如下表。根据实验数据，你认为该实验探究的问题是（）电流实验序号I1/AI2/AI/A10.20.20.420.20.40.630.30.40.7A．串联电路中各处的电流有什么关系？B．并联电路中各支路电流间有什么关系？C．并联电路的干路电流和各支路电流间有什么关系？D．串联电路中总电流和各处电流间有什么关系？5、要用电流表测灯泡L1中的电流，如图所示的四个电路中，正确的是()A．B．C．D．6、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（）A．B．C．D．7、如图所示是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变大的是（）A．B．C．D．8、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C．闭合开关S2和S3，断开S1D．闭合开关S2，断开开关S1和S39、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路10、关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将（选填“变大”、“不变”或“变小”）。2、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡（选填“断路”或“短路”）。3、在如图所示的电路中：当S1，S2都断开时，能发光的灯泡是，它们是联。4、二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是(填“串联”或“并联”)；当开关S闭合后，L2(填“亮”或“不亮”)．5、在如图所示的电路中，电源电压保持不变。电路中存一处故障，且故障只发生在电阻、处，闭合开关后：若A表不变，V不变，则
