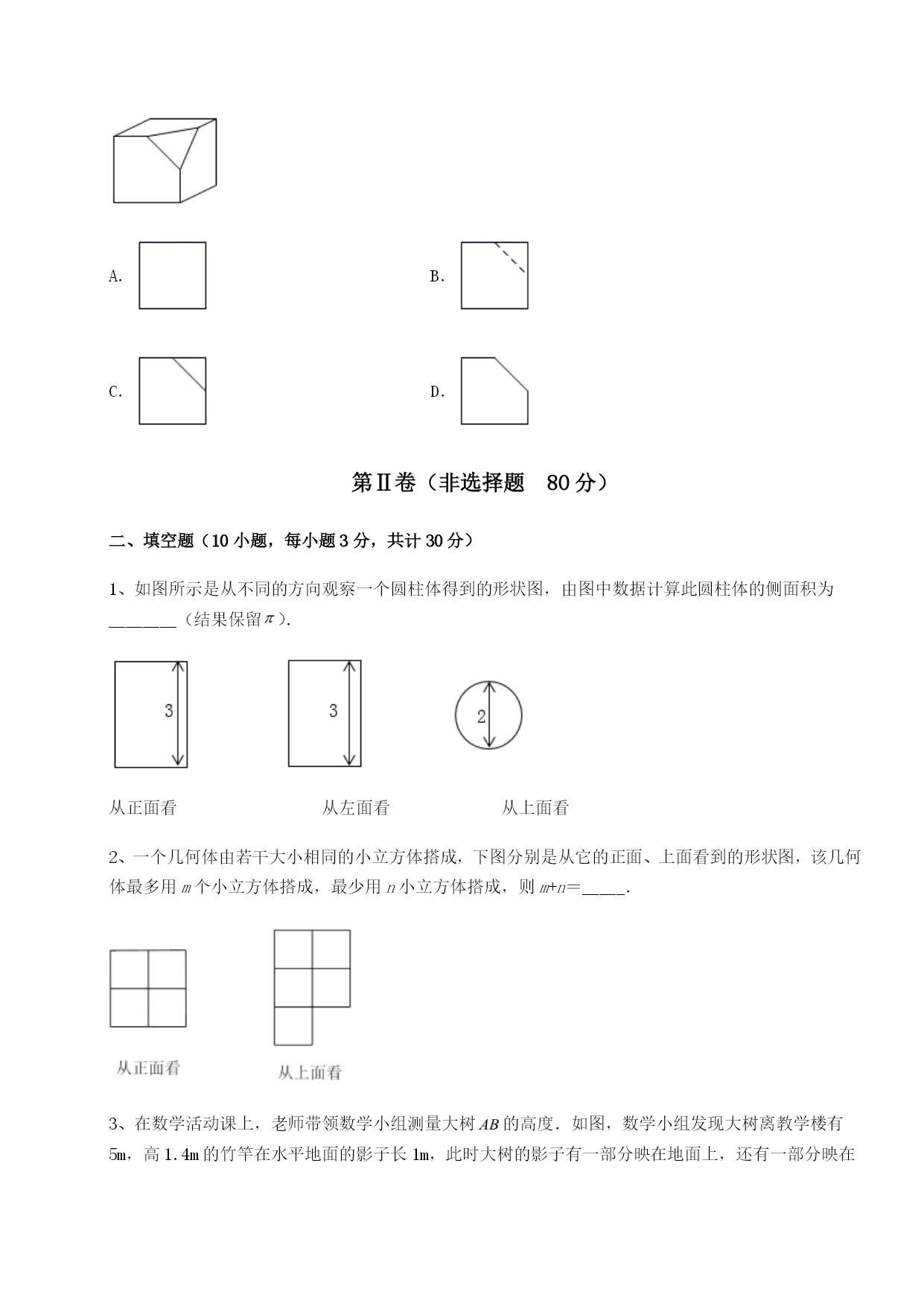

重庆市兴龙湖中学数学九年级下册第二十九章投影与视图综合训练考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示几何体的左视图是（）A．B．C．D．2、一个几何体从不同方向看到的图形如图所示，这个几何体是()A．球B．圆柱C．圆锥D．立方体3、如图所示的几何体的俯视图是（）A．B．C．D．4、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（）A．B．C．D．5、如图，是空心圆柱体，其主视图是下列图中的（）A．B．C．D．6、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（）A．主视图和俯视图相同B．主视图和左视图相同C．俯视图和俯视图相同D．三个视图都相同7、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．8、如图所示的几何体的俯视图是（）A．B．C．D．9、如图所示的几何体，它的左视图是（）A．B．C．D．10、如图所示的几何体的左视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．从正面看从左面看从上面看2、一个几何体由若干大小相同的小立方体搭成，下图分别是从它的正面、上面看到的形状图，该几何体最多用m个小立方体搭成，最少用n小立方体搭成，则m+n＝_____．3、在数学活动课上，老师带领数学小组测量大树的高度．如图，数学小组发现大树离教学楼有5m，高1.4m的竹竿在水平地面的影子长1m，此时大树的影子有一部分映在地面上，还有一部分映在教学楼的墙上，墙上的影子离为2m，那么这棵大树高___________m．4、若干个小正方体组成一个几何体，从正面和左面看都是如图所示的图形，则需要这样小正方体至少______块．5、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．6、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．7、一个“粮仓”的三视图如图所示（单位：m），则它的体积是____8、如图，在白炽灯下方有一个乒乓球，当乒乓球越接近灯泡时，它在地面上影子的变化情况为____（填“越小”或“越大”，“不变”）9、如图，用小木块搭一个几何体，它的主视图和俯视图如图所示．问：最少需要_________个小正方体木块，最多需要_________个小正方体木块．10、如图，是一个直棱柱的三视图，这个直棱柱的表面积是_____．三、解答题（5小题，每小题10分，共计50分）1、如图，是由一些大小相同的小正方体组合成的简单几何体，根据要求完成下列题目．（1）图中共有个小正方体；（2）请在方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）．2、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体．3、如图所示的几何体是由几个相同的小正方体排成3行组成的．（1）填空：这个几何体由个小正方体组成；（2）画出该几何体的三个视图．（用阴影图形表示）4、如图是由几个相同的小立方块所搭几何体的俯视图（从上面往下观察几何体所看到的形状），小正方形中的数字表示在该位置小立方块的个数．请解答下列问题：（1）从正面、左面观察该几何体，分别画出你所看到的图形；（2）若小立方块的棱长为2，则从正面观察该几何体时，你所看到的形状的面积是．5、如图所示是一个用5个小立方体搭成的几何体,请画出它的三视图．
