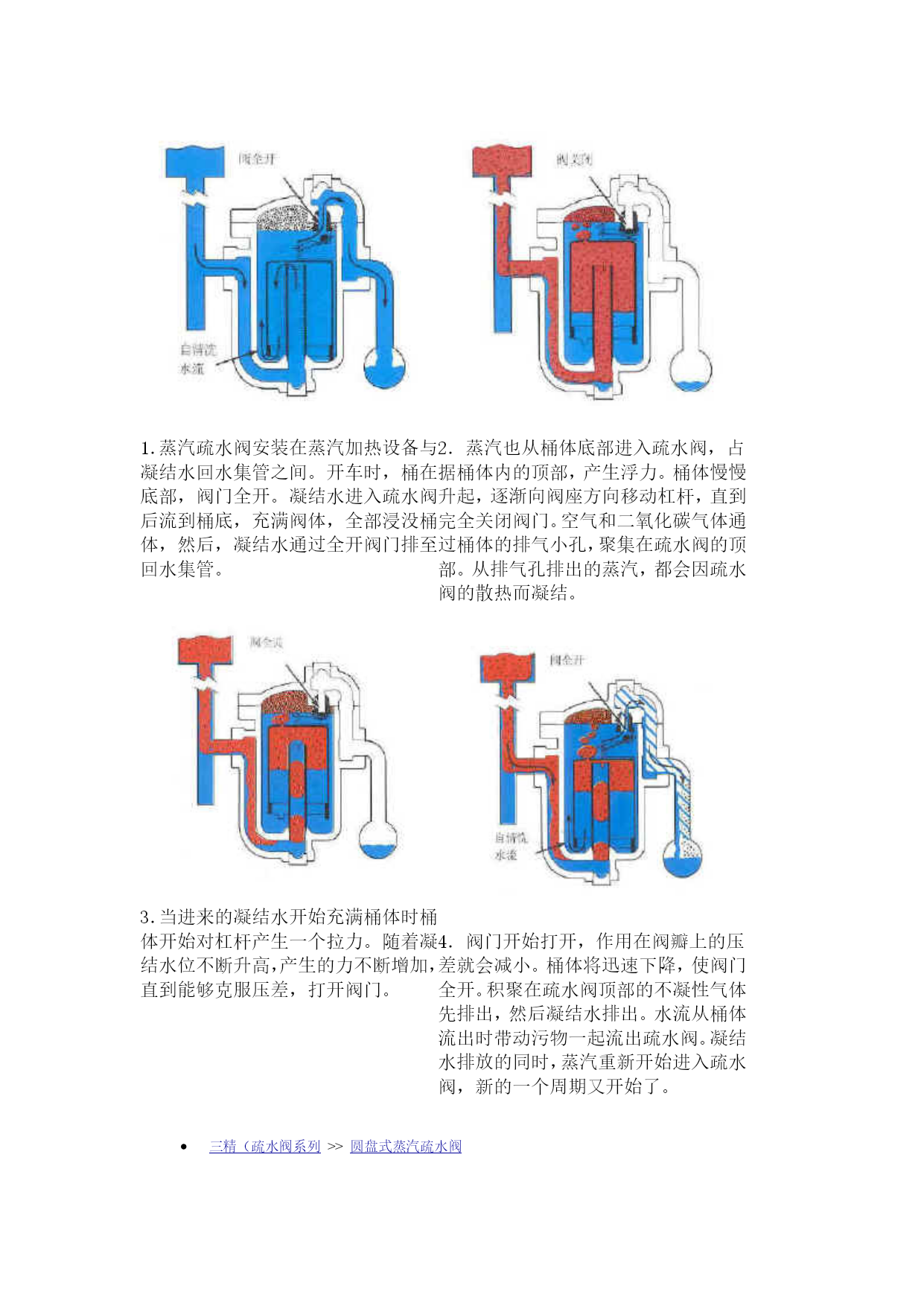

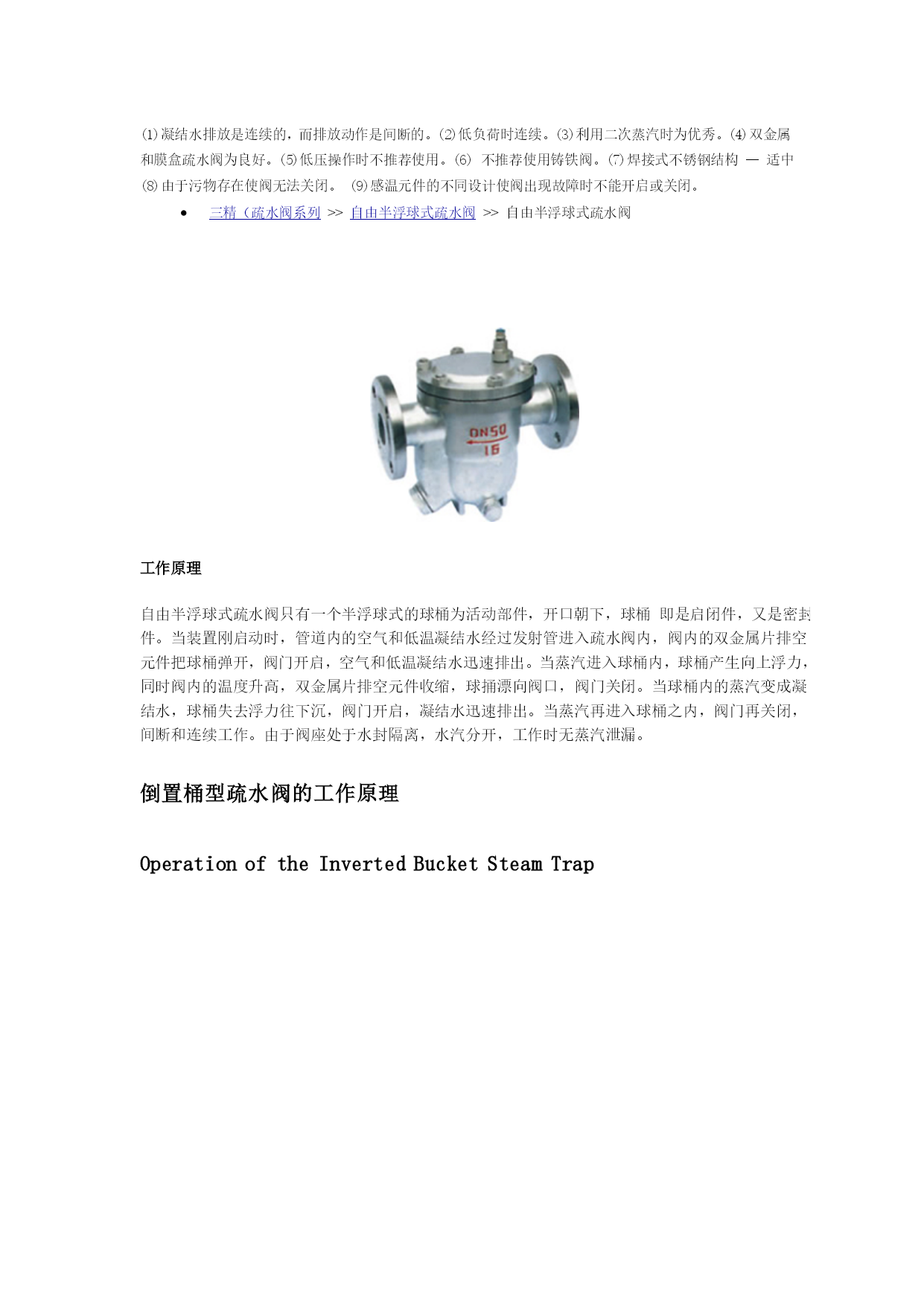

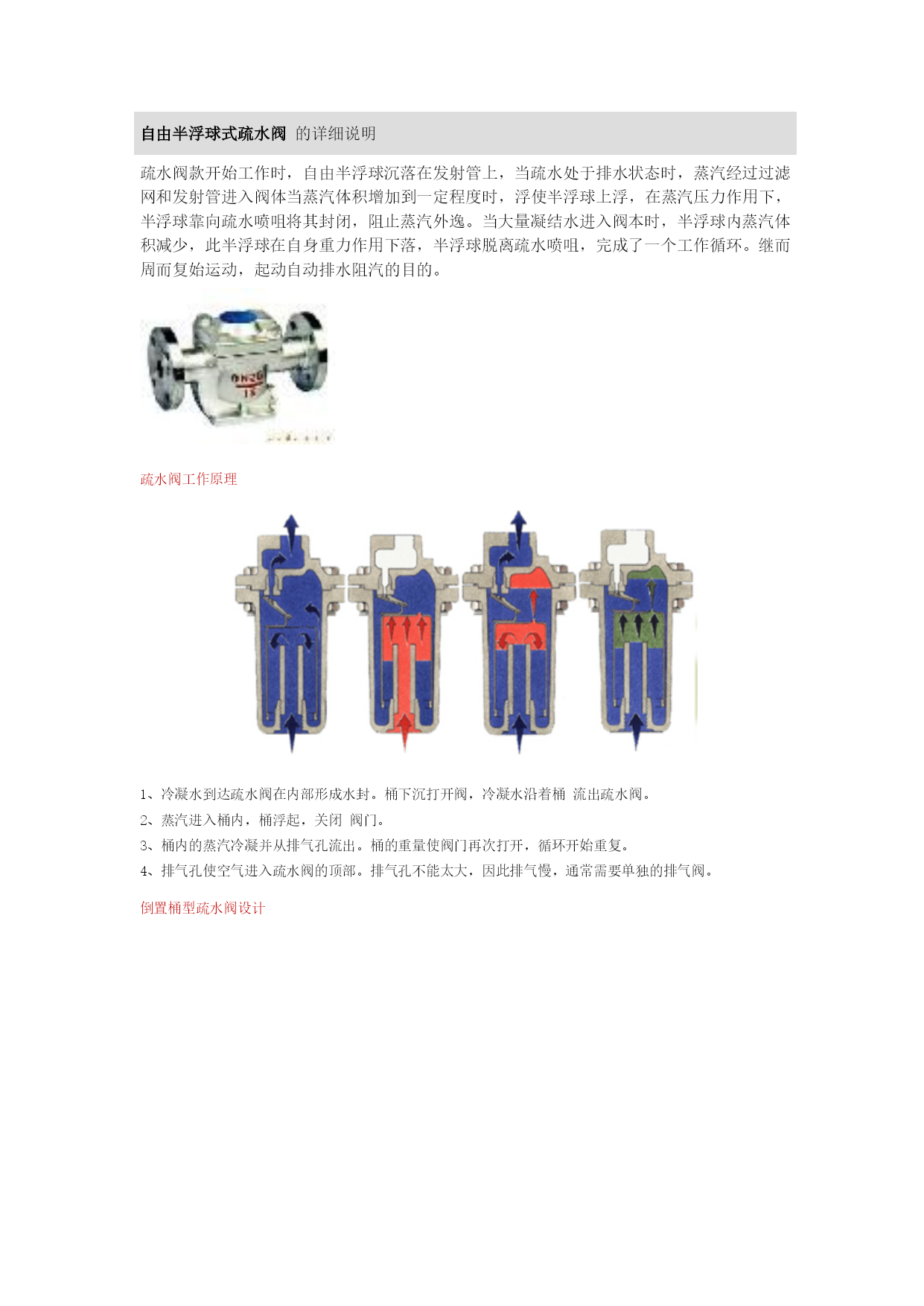

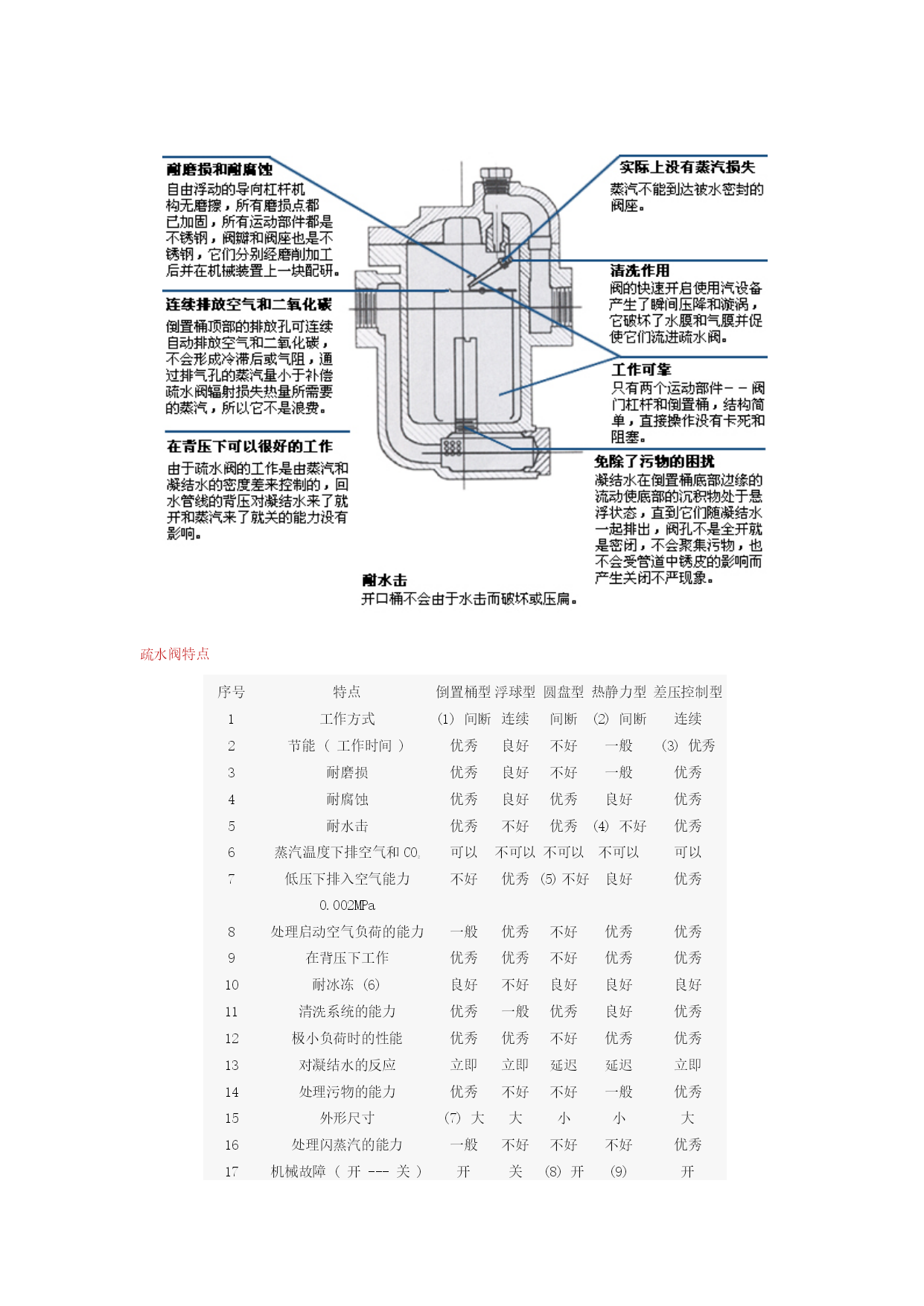

自由半浮球式疏水阀的详细说明疏水阀款开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体当蒸汽体积增加到一定程度时，浮使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止蒸汽外逸。当大量凝结水进入阀本时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起动自动排水阻汽的目的。疏水阀工作原理1、冷凝水到达疏水阀在内部形成水封。桶下沉打开阀，冷凝水沿着桶流出疏水阀。2、蒸汽进入桶内，桶浮起，关闭阀门。3、桶内的蒸汽冷凝并从排气孔流出。桶的重量使阀门再次打开，循环开始重复。4、排气孔使空气进入疏水阀的顶部。排气孔不能太大，因此排气慢，通常需要单独的排气阀。倒置桶型疏水阀设计疏水阀特点序号特点倒置桶型浮球型圆盘型热静力型差压控制型1工作方式(1)间断连续间断(2)间断连续2节能(工作时间)优秀良好不好一般(3)优秀3耐磨损优秀良好不好一般优秀4耐腐蚀优秀良好优秀良好优秀5耐水击优秀不好优秀(4)不好优秀6蒸汽温度下排空气和CO2可以不可以不可以不可以可以7低压下排入空气能力0.002MPa不好优秀(5)不好良好优秀8处理启动空气负荷的能力一般优秀不好优秀优秀9在背压下工作优秀优秀不好优秀优秀10耐冰冻(6)良好不好良好良好良好11清洗系统的能力优秀一般优秀良好优秀12极小负荷时的性能优秀优秀不好优秀优秀13对凝结水的反应立即立即延迟延迟立即14处理污物的能力优秀不好不好一般优秀15外形尺寸(7)大大小小大16处理闪蒸汽的能力一般不好不好不好优秀17机械故障(开---关)开关(8)开(9)开(1)凝结水排放是连续的，而排放动作是间断的。(2)低负荷时连续。(3)利用二次蒸汽时为优秀。(4)双金属和膜盒疏水阀为良好。(5)低压操作时不推荐使用。(6)不推荐使用铸铁阀。(7)焊接式不锈钢结构—适中。(8)由于污物存在使阀无法关闭。(9)感温元件的不同设计使阀出现故障时不能开启或关闭。HYPERLINK"http://www.cnsjv.com/Product.asp?BigClassName=三精（疏水阀）系列"三精（疏水阀系列>>HYPERLINK"http://www.cnsjv.com/Product.asp?BigClassName=三精（疏水阀）系列&SmallClassName=自由半浮球式疏水阀"自由半浮球式疏水阀>>自由半浮球式疏水阀工作原理自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。由于阀座处于水封隔离，水汽分开，工作时无蒸汽泄漏。倒置桶型疏水阀的工作原理OperationoftheInvertedBucketSteamTrap1．蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。2．蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。3．当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。4．阀门开始打开，作用在阀瓣上的压差就会减小。桶体将迅速下降，使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。HYPERLINK"http://www.cnsjv.com/Product.asp?BigClassName=三精（疏水阀）系列"三精（疏水阀系列>>HYPERLINK"http://www.cnsjv.com/Product.asp?BigClassName=三精（疏水阀）系列&SmallClassName=圆盘式蒸汽疏水阀"圆盘式蒸汽疏水阀圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目
