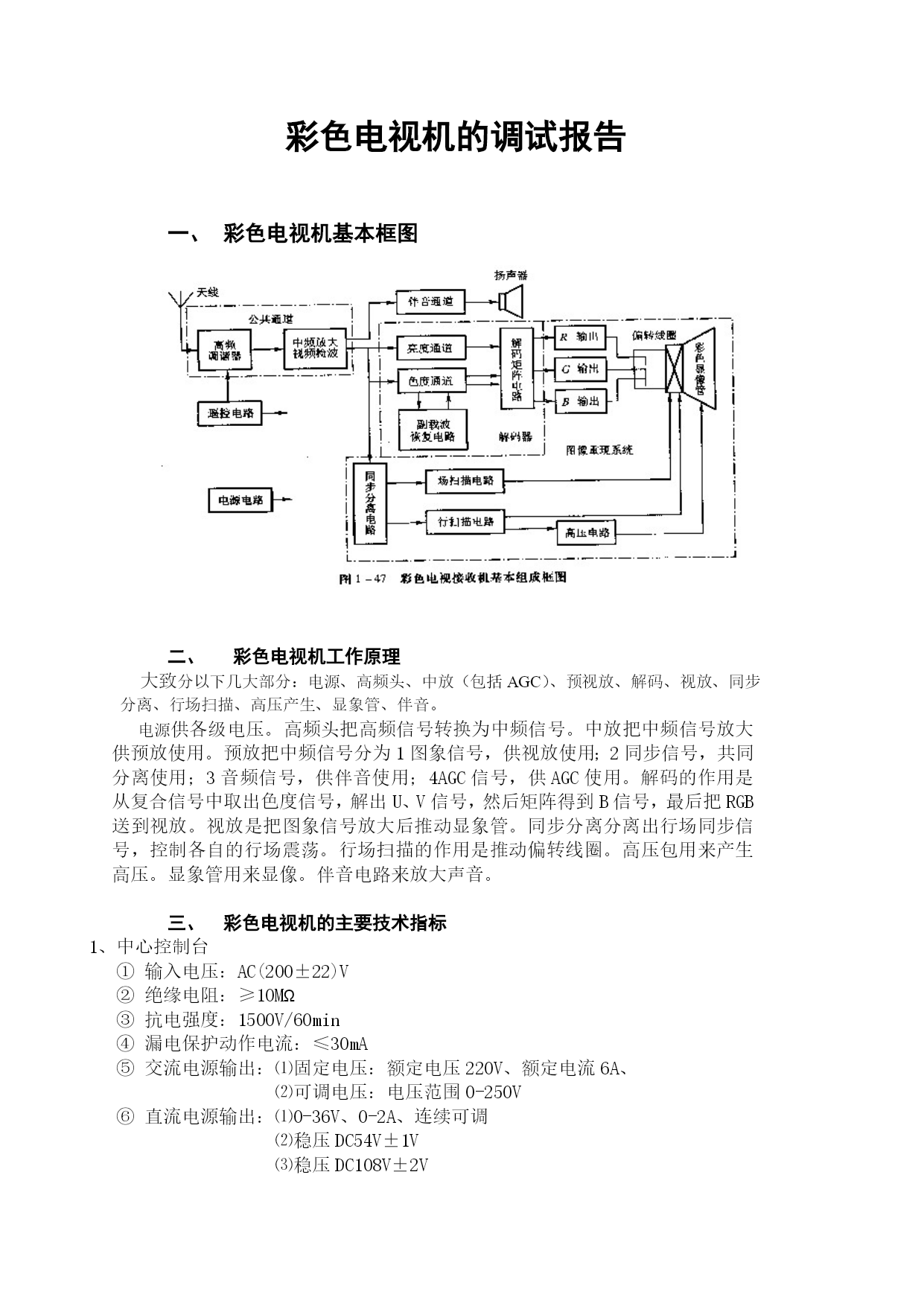

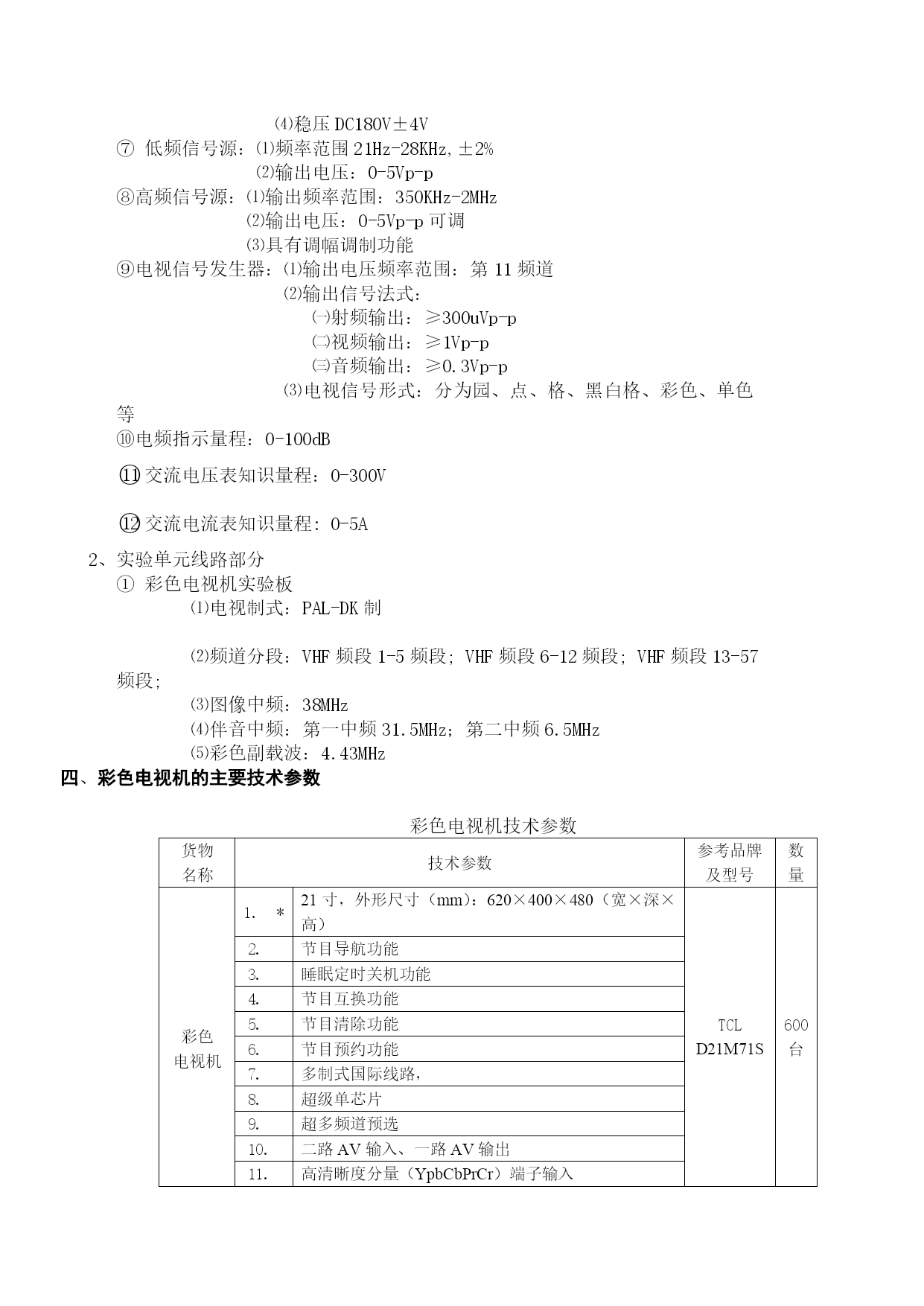

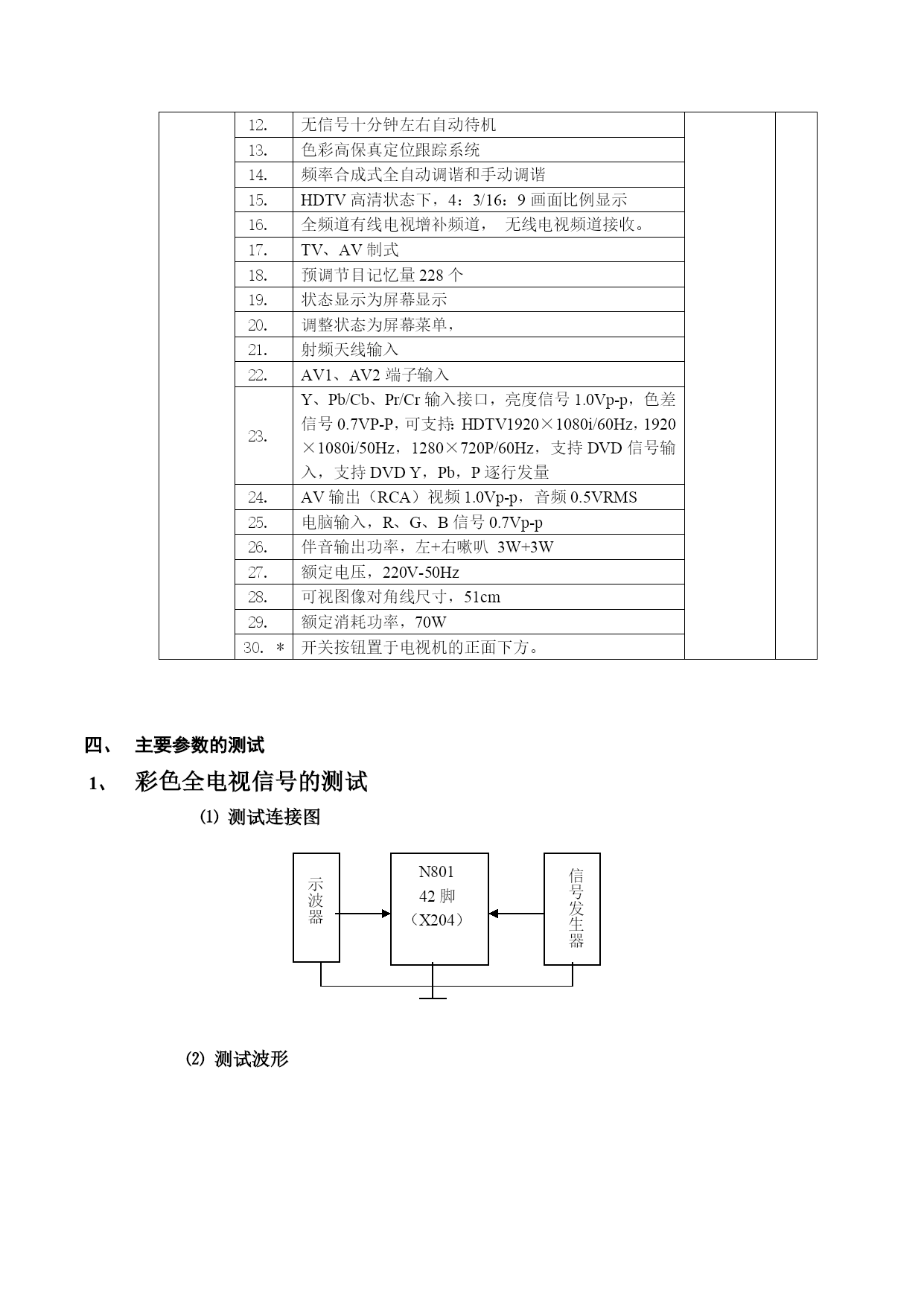

天津电子信息职业技术学院综合报告课题名称彩色电视机的调试报告姓名马棚学号37班级电子S08—2专业应用电子所在系电子技术系完成日期2010-5-28彩色电视机的调试报告彩色电视机基本框图彩色电视机工作原理大致分以下几大部分:电源、高频头、中放(包括AGC)、预视放、解码、视放、同步分离、行场扫描、高压产生、显象管、伴音。电源供各级电压。高频头把高频信号转换为中频信号。中放把中频信号放大供预放使用。预放把中频信号分为1图象信号,供视放使用;2同步信号,共同分离使用;3音频信号,供伴音使用;4AGC信号,供AGC使用。解码的作用是从复合信号中取出色度信号,解出U、V信号,然后矩阵得到B信号,最后把RGB送到视放。视放是把图象信号放大后推动显象管。同步分离分离出行场同步信号,控制各自的行场震荡。行场扫描的作用是推动偏转线圈。高压包用来产生高压。显象管用来显像。伴音电路来放大声音。彩色电视机的主要技术指标中心控制台输入电压:AC(200±22)V绝缘电阻:≥10MΩ抗电强度:1500V/60min漏电保护动作电流:≤30mA交流电源输出:⑴固定电压:额定电压220V、额定电流6A、⑵可调电压:电压范围0-250V直流电源输出:⑴0-36V、0-2A、连续可调⑵稳压DC54V±1V⑶稳压DC108V±2V⑷稳压DC180V±4V低频信号源:⑴频率范围21Hz-28KHz,±2%⑵输出电压:0-5Vp-p⑧高频信号源:⑴输出频率范围:350KHz-2MHz⑵输出电压:0-5Vp-p可调⑶具有调幅调制功能⑨电视信号发生器:⑴输出电压频率范围:第11频道⑵输出信号法式:㈠射频输出:≥300uVp-p㈡视频输出:≥1Vp-p㈢音频输出:≥0.3Vp-p⑶电视信号形式:分为园、点、格、黑白格、彩色、单色等⑩电频指示量程:0-100dBeq\o\ac(○,11)交流电压表知识量程:0-300Veq\o\ac(○,12)交流电流表知识量程:0-5A实验单元线路部分彩色电视机实验板⑴电视制式:PAL-DK制⑵频道分段:VHF频段1-5频段;VHF频段6-12频段;VHF频段13-57频段;⑶图像中频:38MHz⑷伴音中频:第一中频31.5MHz;第二中频6.5MHz⑸彩色副载波:4.43MHz四、彩色电视机的主要技术参数彩色电视机技术参数货物名称技术参数参考品牌及型号数量彩色电视机*21寸,外形尺寸(mm):620×400×480(宽×深×高)TCLD21M71S600台节目导航功能睡眠定时关机功能节目互换功能节目清除功能节目预约功能多制式国际线路,超级单芯片超多频道预选二路AV输入、一路AV输出高清晰度分量(YpbCbPrCr)端子输入无信号十分钟左右自动待机色彩高保真定位跟踪系统频率合成式全自动调谐和手动调谐HDTV高清状态下,4:3/16:9画面比例显示全频道有线电视增补频道,无线电视频道接收。TV、AV制式预调节目记忆量228个状态显示为屏幕显示调整状态为屏幕菜单,射频天线输入AV1、AV2端子输入Y、Pb/Cb、Pr/Cr输入接口,亮度信号1.0Vp-p,色差信号0.7VP-P,可支持:HDTV1920×1080i/60Hz,1920×1080i/50Hz,1280×720P/60Hz,支持DVD信号输入,支持DVDY,Pb,P逐行发量AV输出(RCA)视频1.0Vp-p,音频0.5VRMS电脑输入,R、G、B信号0.7Vp-p伴音输出功率,左+右嗽叭3W+3W额定电压,220V-50Hz可视图像对角线尺寸,51cm额定消耗功率,70W*开关按钮置于电视机的正面下方。主要参数的测试彩色全电视信号的测试⑴测试连接图示波器信号发生器N80142脚(X204)⑵测试波形0.110.300.410.590.700.8901Y:亮度信号F:色度信号B:色同步信号S:复合消隐和复合同步信号⑶测试记录频率:f=15625Hz周期:T=64us幅度:V=0.9V⑷参数分析由于彩色全电视信号的参考幅度为1.0V,而实际测量的结果为0.9V与参考值有一定的误差,可能是因为测量仪器的老化或者由于环境的影响而造成。2、场输出信号的测试⑴测试连接图示波器信号发生器N6012脚(XP-04)⑵测试波形P-P⑶测试记录频率:f=50Hz周期:T=20ms幅度:V=51V⑷参数分析由于彩色全电视信号的参考幅度为50V,而实际测量的结果为51V与参考值有一定的误差,可能是因为测量仪器
