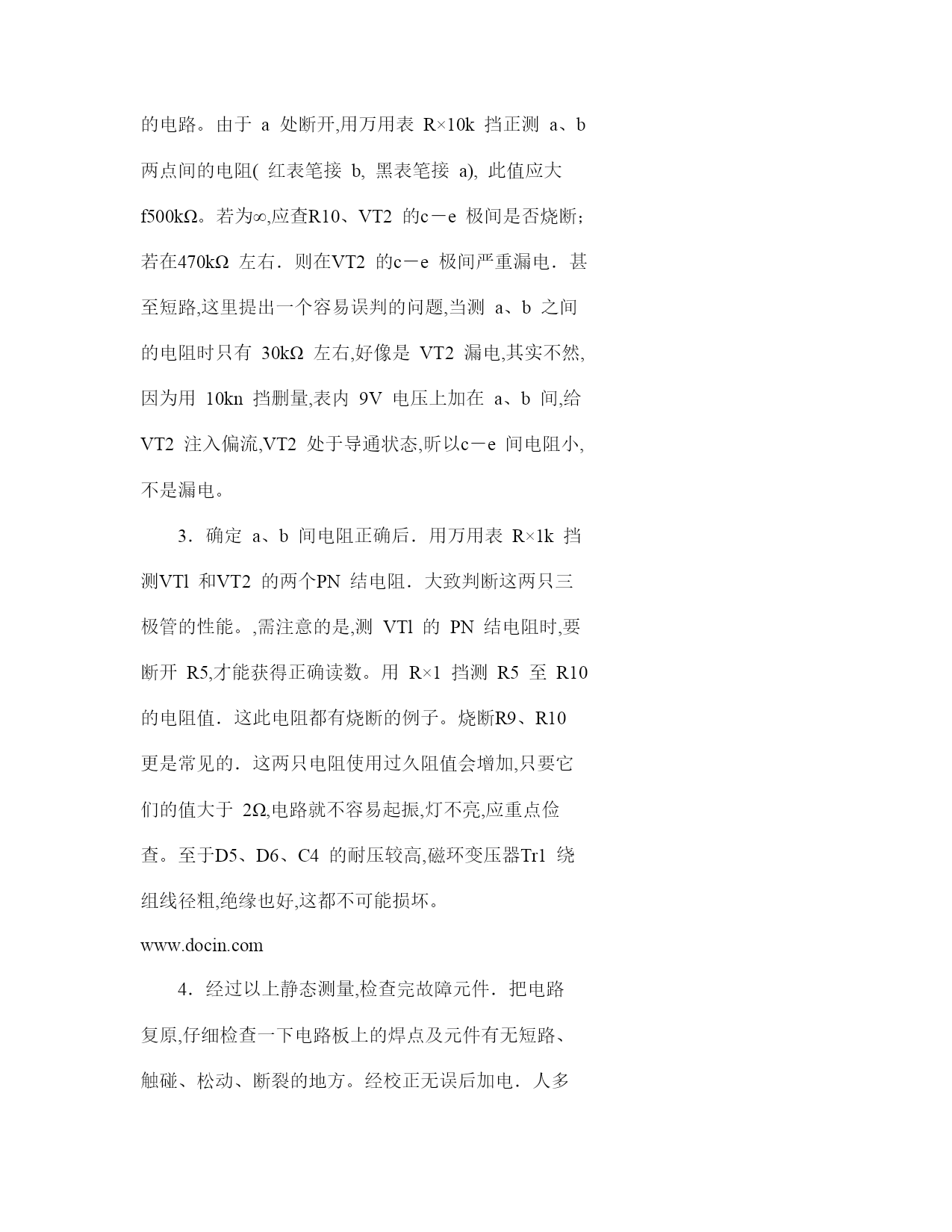

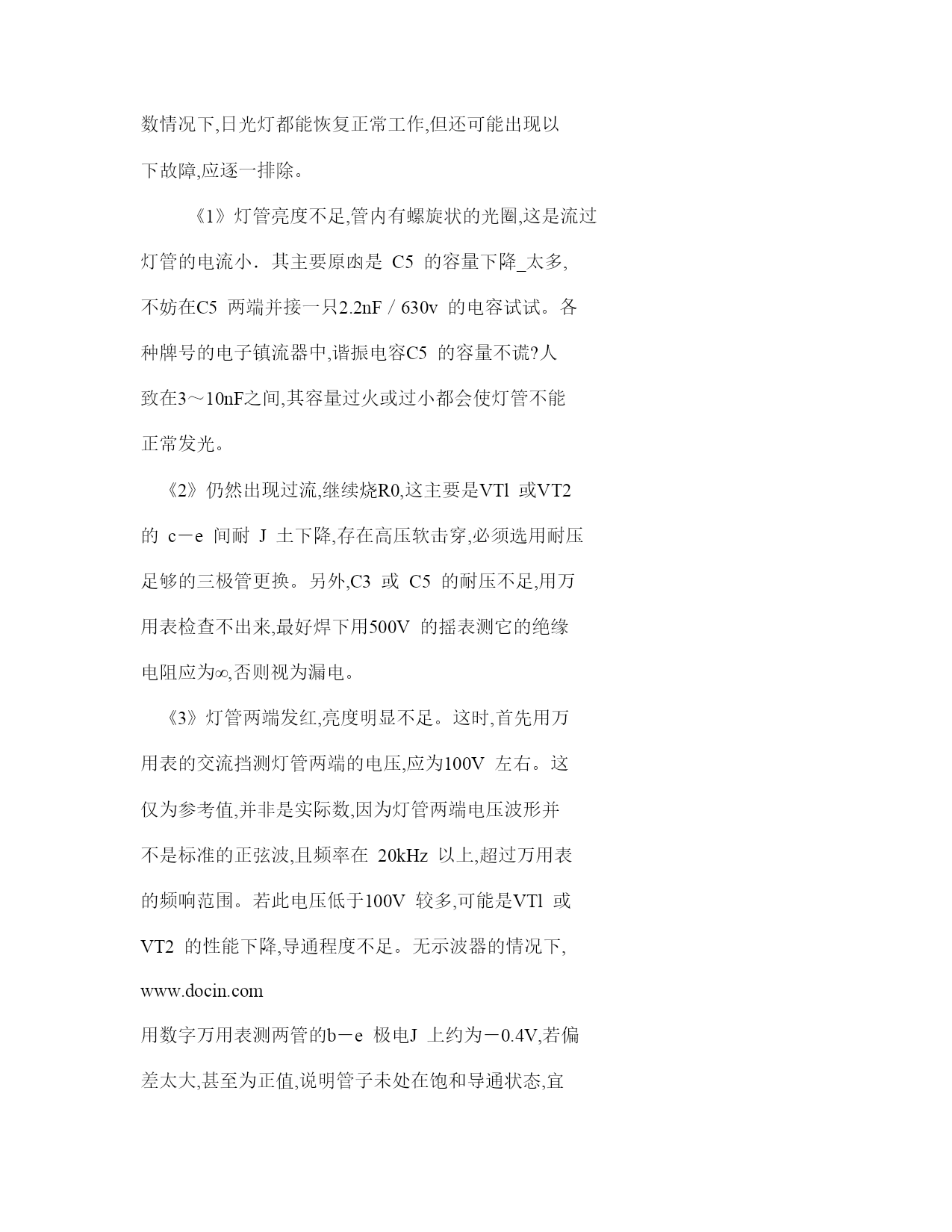

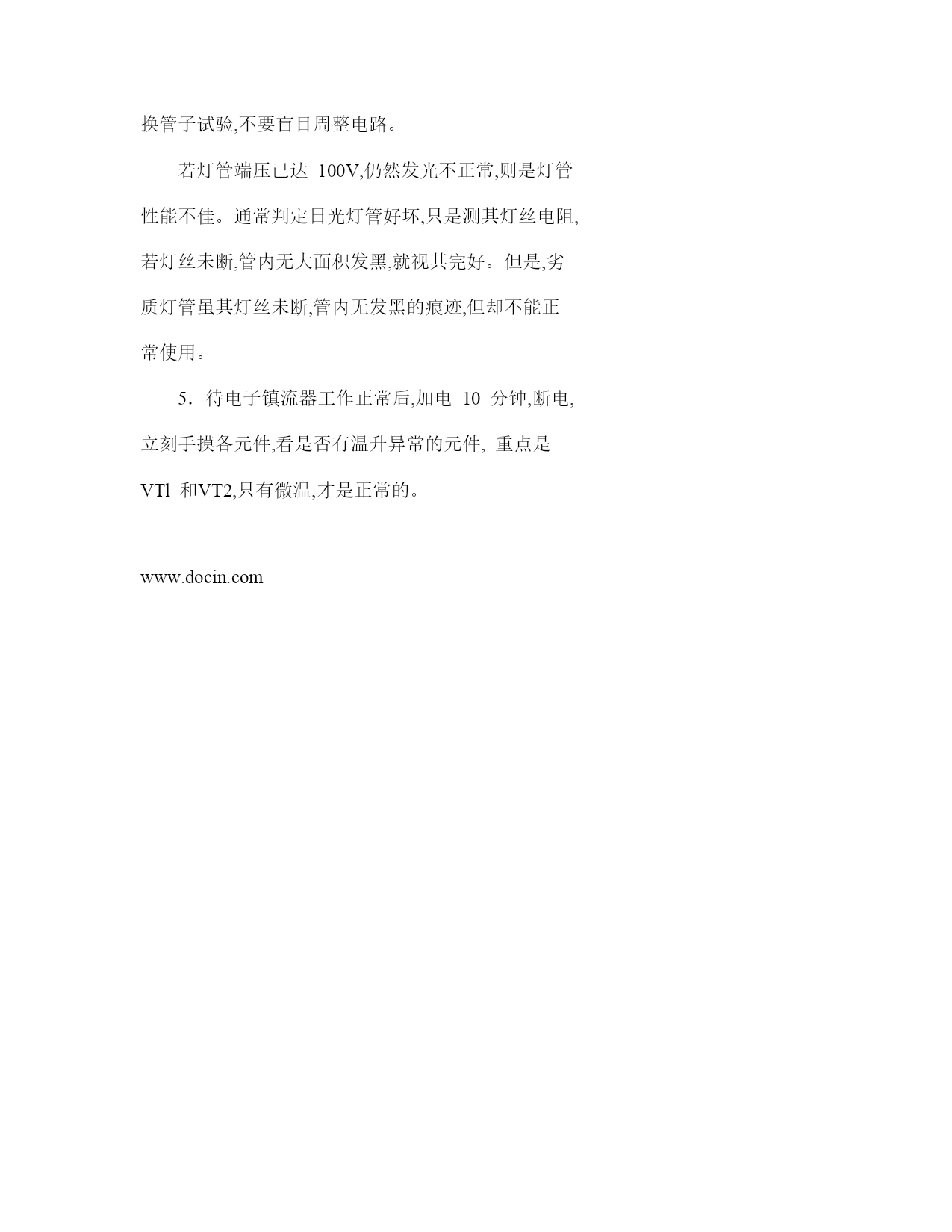

电子镇流器检修简明教程镇流器检修时一定要做好人身安全意识，不能盲目去做电子镇流器检修、电子镇流器维修，一定必须具有镇流器检修、电子镇流器检修的知识，才能去做电子镇流器维修，凡事安全为先，以下是讲述镇流器检修知识：一.镇流器检修前的准备工作电子镇流器用市电直接整流,然后进行半桥逆变,点亮目光灯管。它与市电不隔离,如同电视机的热底板,电路板上各处都带电,人体接触公共线(地线)都有触电危险,检修时要特别注意人身安全。加电后,切勿用手接触线路板上的任何金属部分,尤其不要双手拿电路板。www.docin.com镇流器检修时卸下灯管．从灯架两头R的塑料罩中取出两块电路板A、B,把灯丝弹簧片的网根接线1-4焊下,依次焊到灯管两头的灯丝引脚上,在市电引入端接上开关Swl和电源插头。接上SWl是非常必要的。笔者在维修时发现,不接Swl,在插接加电过程中,多次损坏电子镇流器．这是因为插接过程中,往往会出现多次通、断的情况,这样会产生很高的尖脉冲电压击窜易损元件。二.镇流器检修步骤1．日光灯最多的故障是灯管不亮．开灯无任何反应。首先,测量RO是否烧断。RO本身就是起保险作用,一过流就会烧断,以免损坏更多的元件。有的镇流器在RO处接的就是0.5A的保险管。若RO烧断,必存在过流故障。更换RO时在a处断开(见附图),用指针式万用表R×10k挡测市电引线两端的电阻应为2MΩ以上(R1+R2的串联值)：对调表笔测试,也应一样。若为∞,整流桥中有二极管烧断；若小于2MΩ较多,则Cl、C2漏电；若此电阻值符合要求,可加电测a、b两点间应有大约300V的直流电压。但有时一加电就烧断RO,这是整流桥中有短路的二极管,应逐一测量Dl～D4的正反向电阻。整流二极管损坏的概率很小．而滤波电www.docin.com容损坏的较多,特别是像附图那样,C1和C2串联使用,会引起连锁反应,一个电容击穿,另一个也随之损坏。更换时,最好选用耐压300V的电容。2．在确定整流滤波电路良好后,再着手检查以后的电路。由于a处断开,用万用表R×10k挡正测a、b两点间的电阻(红表笔接b,黑表笔接a),此值应大f500kΩ。若为∞,应查R10、VT2的c－e极间是否烧断；若在470kΩ左右．则在VT2的c－e极间严重漏电．甚至短路,这里提出一个容易误判的问题,当测a、b之间的电阻时只有30kΩ左右,好像是VT2漏电,其实不然,因为用10kn挡删量,表内9V电压上加在a、b间,给VT2注入偏流,VT2处于导通状态,昕以c－e间电阻小,不是漏电。3．确定a、b间电阻正确后．用万用表R×1k挡测VTl和VT2的两个PN结电阻．大致判断这两只三极管的性能。,需注意的是,测VTl的PN结电阻时,要断开R5,才能获得正确读数。用R×1挡测R5至R10的电阻值．这此电阻都有烧断的例子。烧断R9、R10更是常见的．这两只电阻使用过久阻值会增加,只要它们的值大于2Ω,电路就不容易起振,灯不亮,应重点俭查。至于D5、D6、C4的耐压较高,磁环变压器Tr1绕组线径粗,绝缘也好,这都不可能损坏。www.docin.com4．经过以上静态测量,检查完故障元件．把电路复原,仔细检查一下电路板上的焊点及元件有无短路、触碰、松动、断裂的地方。经校正无误后加电．人多数情况下,日光灯都能恢复正常工作,但还可能出现以下故障,应逐一排除。《1》灯管亮度不足,管内有螺旋状的光圈,这是流过灯管的电流小．其主要原凼是C5的容量下降_太多,不妨在C5两端并接一只2.2nF／630v的电容试试。各种牌号的电子镇流器中,谐振电容C5的容量不谎?人致在3～10nF之间,其容量过火或过小都会使灯管不能正常发光。《2》仍然出现过流,继续烧R0,这主要是VTl或VT2的c－e间耐J土下降,存在高压软击穿,必须选用耐压足够的三极管更换。另外,C3或C5的耐压不足,用万用表检查不出来,最好焊下用500V的摇表测它的绝缘电阻应为∞,否则视为漏电。《3》灯管两端发红,亮度明显不足。这时,首先用万用表的交流挡测灯管两端的电压,应为100V左右。这仅为参考值,并非是实际数,因为灯管两端电压波形并不是标准的正弦波,且频率在20kHz以上,超过万用表的频响范围。若此电压低于100V较多,可能是VTl或VT2的性能下降,导通程度不足。无示波器的情况下,www.docin.com用数字万用表测两管的b－e极电J上约为－0.4V,若偏
