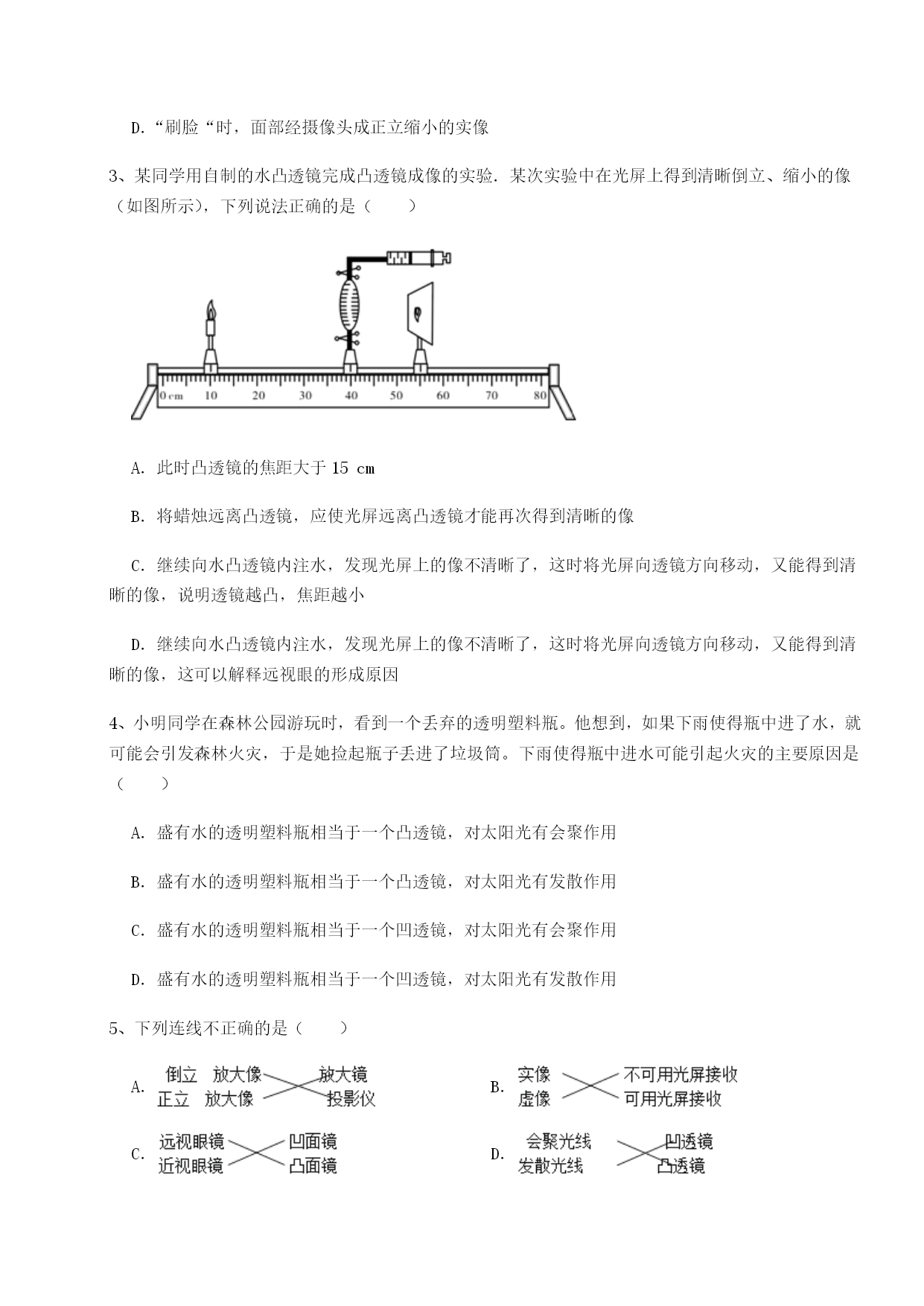

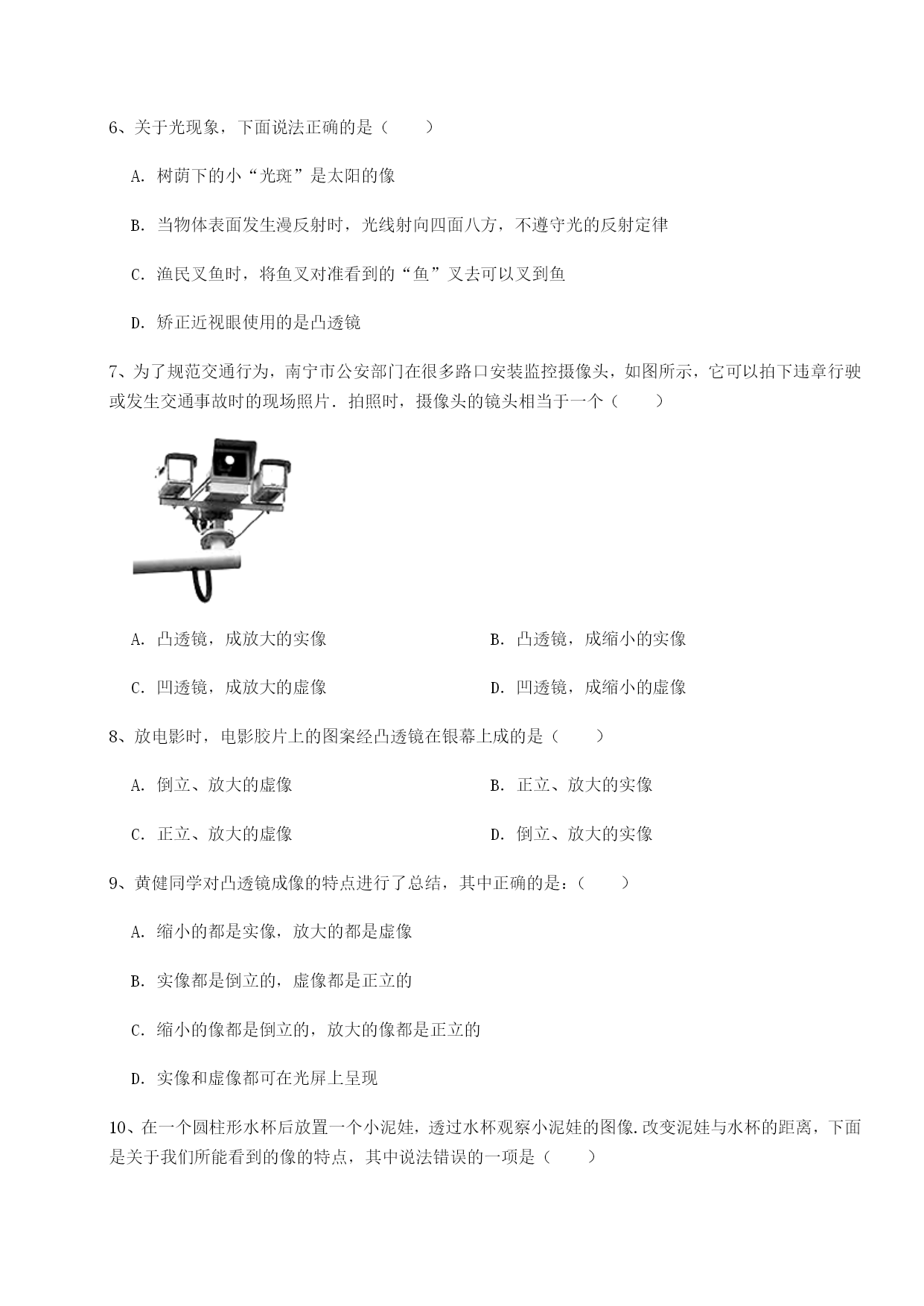

重庆市北山中学物理北师大版八年级（下册）常见的光学仪器定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．2、“刷脸”实际上就是一种人脸识别，“刷脸”时只需面对摄像头(相当于凸透镜)，经系统自动拍照、扫描等，确认相关信息后，迅速完成认证。下列有关说法正确的是()A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸“时，面部经摄像头成正立缩小的实像3、某同学用自制的水凸透镜完成凸透镜成像的实验．某次实验中在光屏上得到清晰倒立、缩小的像（如图所示），下列说法正确的是（）A．此时凸透镜的焦距大于15cmB．将蜡烛远离凸透镜，应使光屏远离凸透镜才能再次得到清晰的像C．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小D．继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，这可以解释远视眼的形成原因4、小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（）A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用5、下列连线不正确的是（）A．B．C．D．6、关于光现象，下面说法正确的是（）A．树荫下的小“光斑”是太阳的像B．当物体表面发生漫反射时，光线射向四面八方，不遵守光的反射定律C．渔民叉鱼时，将鱼叉对准看到的“鱼”叉去可以叉到鱼D．矫正近视眼使用的是凸透镜7、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像8、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像9、黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）A．缩小的都是实像，放大的都是虚像B．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D．实像和虚像都可在光屏上呈现10、在一个圆柱形水杯后放置一个小泥娃，透过水杯观察小泥娃的图像.改变泥娃与水杯的距离，下面是关于我们所能看到的像的特点，其中说法错误的一项是（）A．当泥娃比较靠近水杯时，可能看到泥娃的像只变粗不变高B．当泥娃离水杯足够远时，可能看到泥娃上下倒立的像C．当泥娃离水杯某一固定距离时，可能无论人眼在什么位置都看不清泥娃的像D．人眼透过水杯看到的泥娃的像可能是虚像，也可能是实像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红，是因为光照到小红身上，发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中，表示近视眼成像情况的是③，矫正方法的是（填序号）。2、在“探究平面镜成像的特点”实验中，玻璃板应放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在位置多次实验（选填“同一”或“不同”），如图所示，在“探究凸透镜成像的规律”的实验中，凸透镜置于光具座的A点处，蜡烛、应置于凸透镜的两侧，若蜡烛置于B点处，得到缩小的实像，则该凸透镜的焦距10厘米（选填“大于”、“等于”或“小于”）．3、在光的折射现象中光路是（选填“可逆”或“不可逆”）的；矫正近视眼的一种方法是戴一副由（选填“凸”或“凹”）透镜片做的眼镜。4、(1)如图所示，一束光从空气斜射到某液面上发生反射和折射，
