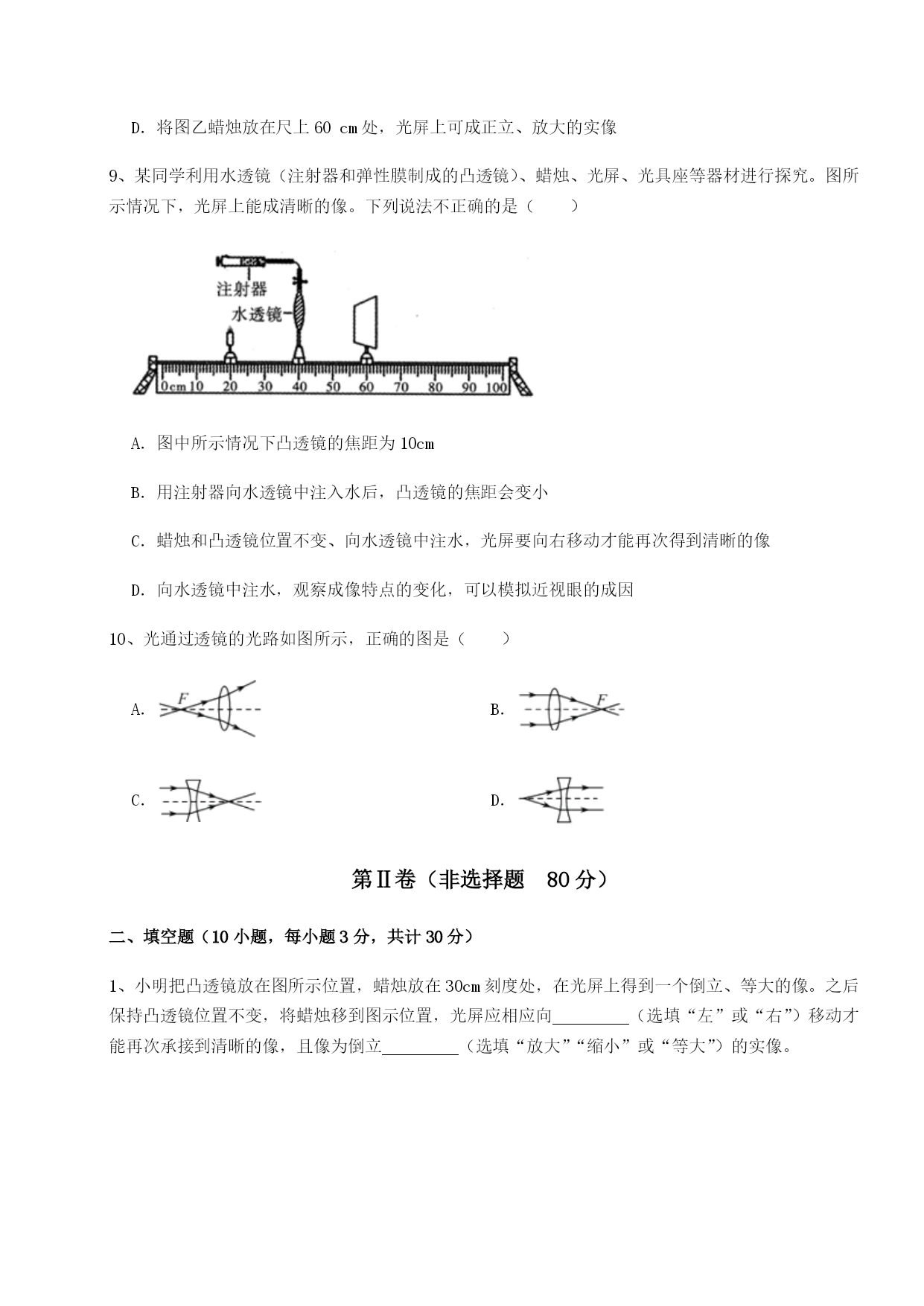

重庆市北山中学物理北师大版八年级（下册）常见的光学仪器定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、透镜在我们的生活、学习中应用广泛．下列说法正确的是（）A．阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用B．近视眼镜可利用凸透镜矫正C．照相时，被照者应站在镜头两倍焦距以内D．投影仪能使物体在屏幕上成正立、缩小的虚像2、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．3、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小4、如图所示是投影仪的结构图，一教师在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜增大凸透镜到物体间的距离5、如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是()A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜6、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机7、若要眼睛看见一个物体，则（）A．这个物体一定是光源B．物体上肯定有光线进入人眼C．物体和眼睛必须在一条直线上D．眼睛能发光8、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像9、某同学利用水透镜（注射器和弹性膜制成的凸透镜）、蜡烛、光屏、光具座等器材进行探究。图所示情况下，光屏上能成清晰的像。下列说法不正确的是（）A．图中所示情况下凸透镜的焦距为10cmB．用注射器向水透镜中注入水后，凸透镜的焦距会变小C．蜡烛和凸透镜位置不变、向水透镜中注水，光屏要向右移动才能再次得到清晰的像D．向水透镜中注水，观察成像特点的变化，可以模拟近视眼的成因10、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明把凸透镜放在图所示位置，蜡烛放在30cm刻度处，在光屏上得到一个倒立、等大的像。之后保持凸透镜位置不变，将蜡烛移到图示位置，光屏应相应向（选填“左”或“右”）移动才能再次承接到清晰的像，且像为倒立（选填“放大”“缩小”或“等大”）的实像。2、在探究凸透镜成像规律的实验中①由图可知凸透镜的焦距为cm．②当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个倒立、的像．（填光学仪器）就是依据这个成像规律工作的．3、如图所示，来自物点A的光线经过眼睛的晶状体成像在视网膜后面的B点．要使像靠近视网膜，物点A应该向（选填“左”或“右”）移动；要使像成在视网膜上，应佩戴一个合适的透镜制成的眼镜．4、全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如下图所示，（选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带（选填“凸”或“凹”）透镜制成的眼镜片5、如图甲所示，小文在探究凸透镜成像规律时，将凸透镜A固定在光具座上保持位置不变，使烛焰在光屏上成清晰的像。把烛焰与光屏的位置对换后，在光屏上将观察到倒立、（选填“放大”、“缩小”或“等大”）的实像。小文将光屏先后放在如图乙所
