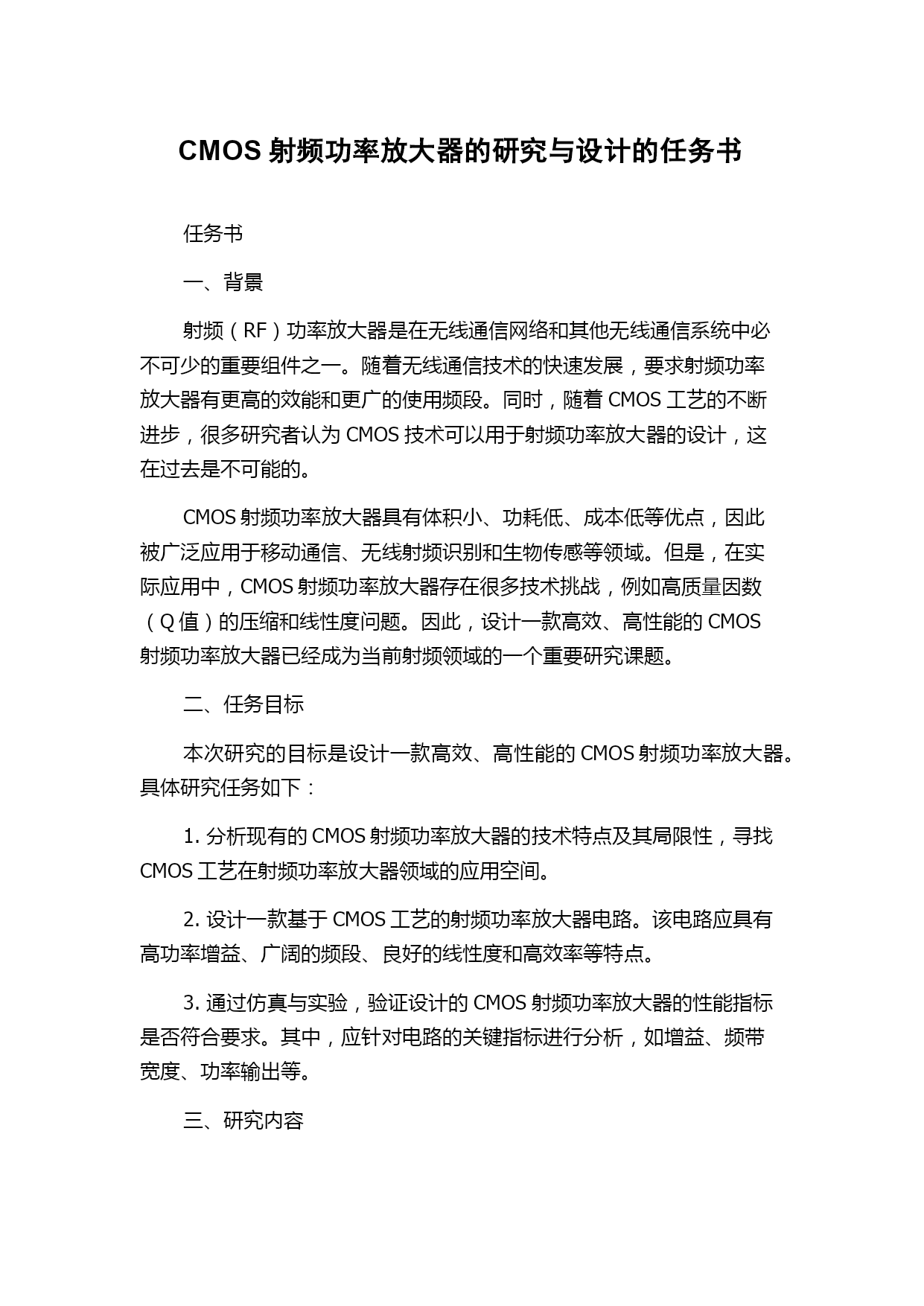

CMOS射频功率放大器的研究与设计的任务书任务书一、背景射频（RF）功率放大器是在无线通信网络和其他无线通信系统中必不可少的重要组件之一。随着无线通信技术的快速发展，要求射频功率放大器有更高的效能和更广的使用频段。同时，随着CMOS工艺的不断进步，很多研究者认为CMOS技术可以用于射频功率放大器的设计，这在过去是不可能的。CMOS射频功率放大器具有体积小、功耗低、成本低等优点，因此被广泛应用于移动通信、无线射频识别和生物传感等领域。但是，在实际应用中，CMOS射频功率放大器存在很多技术挑战，例如高质量因数（Q值）的压缩和线性度问题。因此，设计一款高效、高性能的CMOS射频功率放大器已经成为当前射频领域的一个重要研究课题。二、任务目标本次研究的目标是设计一款高效、高性能的CMOS射频功率放大器。具体研究任务如下：1.分析现有的CMOS射频功率放大器的技术特点及其局限性，寻找CMOS工艺在射频功率放大器领域的应用空间。2.设计一款基于CMOS工艺的射频功率放大器电路。该电路应具有高功率增益、广阔的频段、良好的线性度和高效率等特点。3.通过仿真与实验，验证设计的CMOS射频功率放大器的性能指标是否符合要求。其中，应针对电路的关键指标进行分析，如增益、频带宽度、功率输出等。三、研究内容1.CMOS工艺在射频功率放大器中的应用：分析CMOS工艺在射频功率放大器中的应用空间，包括其特点、优缺点。2.射频功率放大器的关键技术：分析射频功率放大器的工作原理、建模方法和关键技术，包括稳定性、线性度、功率增益和输出匹配等。3.射频功率放大器的电路设计：基于CMOS工艺，设计一款高效、高性能的射频功率放大器电路。设计应考虑射频功率放大器的关键指标，如增益、频带宽度、线性度和功率输出等。4.仿真与实验：在设计的基础上，进行电路的仿真与实验，分析电路性能，验证设计的可行性。在实验中，应注意电路稳定性、输出功率等参数的测量。四、研究成果1.分析CMOS工艺在射频功率放大器领域的应用空间。2.设计一款基于CMOS工艺的高效、高性能的射频功率放大器电路。3.验证设计的电路性能是否符合要求。4.通过论文发表、学术交流等途径，向学术界介绍本研究的成果。五、进度安排1.第一周：研究所需的基础理论知识和现有的研究成果，确定研究方向。2.第二周至第三周：详细分析CMOS射频功率放大器的研究现状和技术特点。3.第四周至第五周：设计CMOS射频功率放大器的电路原理图和相应的分析模型。4.第六周至第七周：完成电路设计、布局和验证，并对电路性能进行分析。5.第八周至第九周：撰写论文。在论文中介绍设计理念、电路结构、仿真与实验结果以及分析与讨论。6.第十周：准备毕业论文答辩。六、预期成果本研究的预期成果为：1.具有一定创新性的基于CMOS工艺的射频功率放大器电路设计。2.在相关学术期刊上发表1-2篇高水平论文，或向国内外相关领域的会议提交研究成果。3.在学术交流会上发表报告，与其他研究者进行学术交流和探讨。4.成功完成毕业论文答辩，获得硕士学位。
