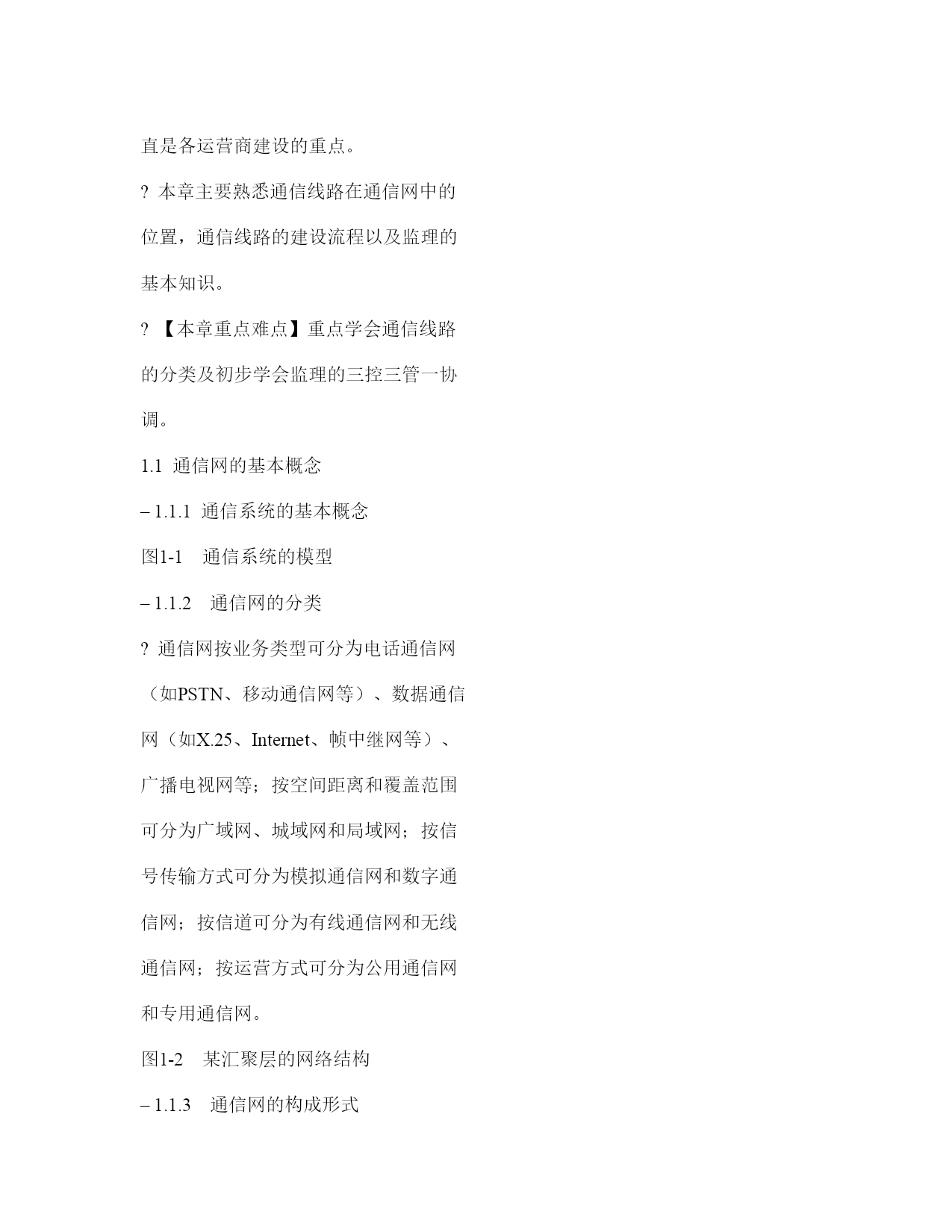

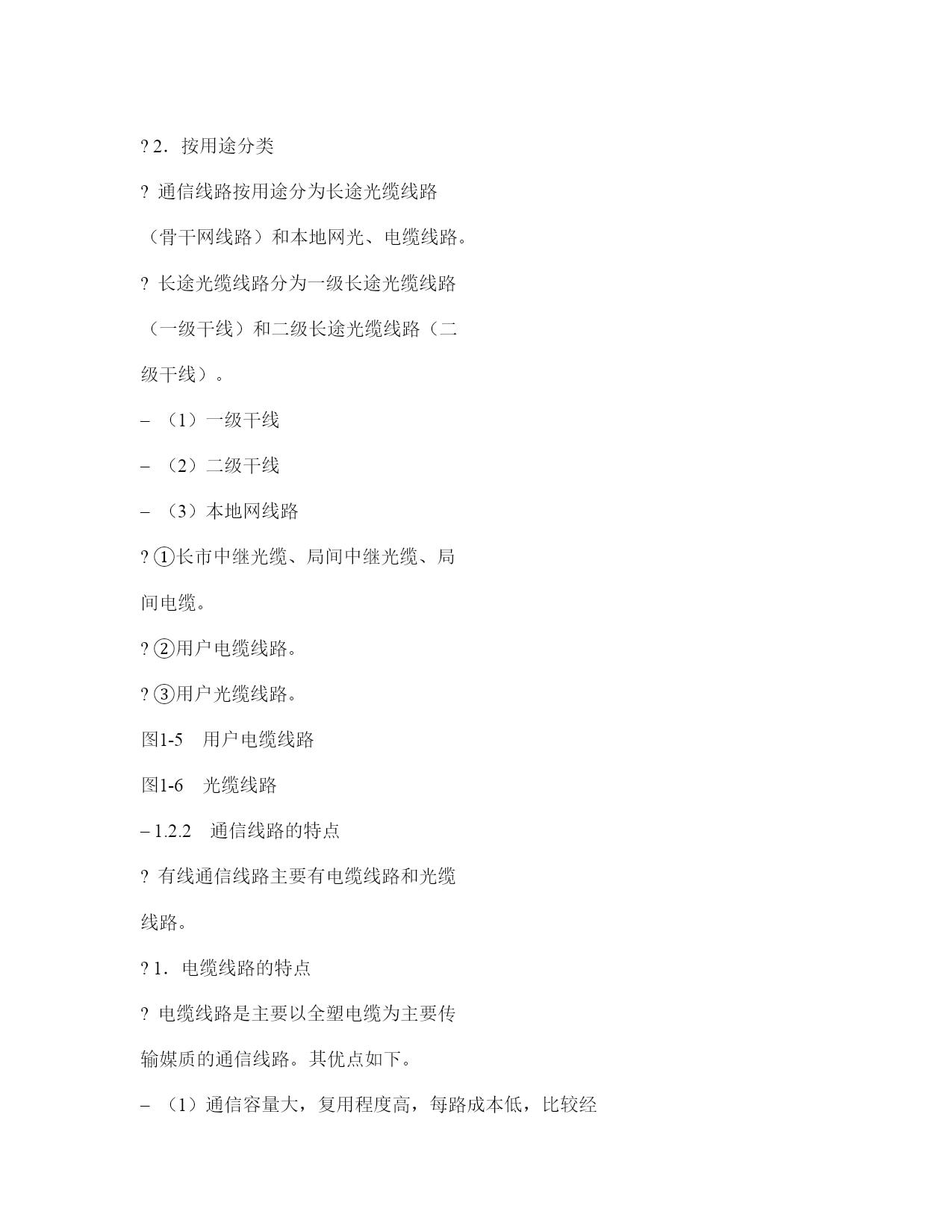

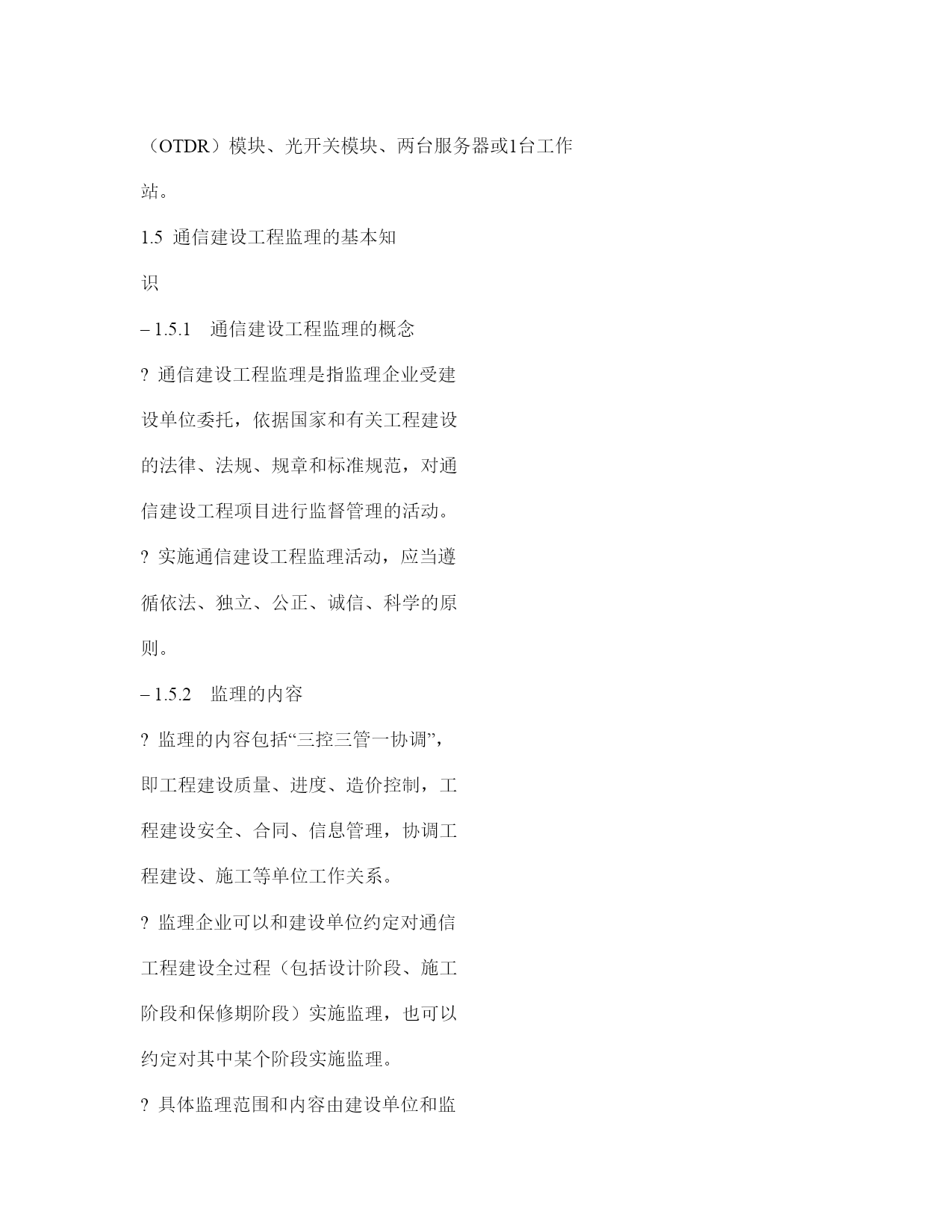

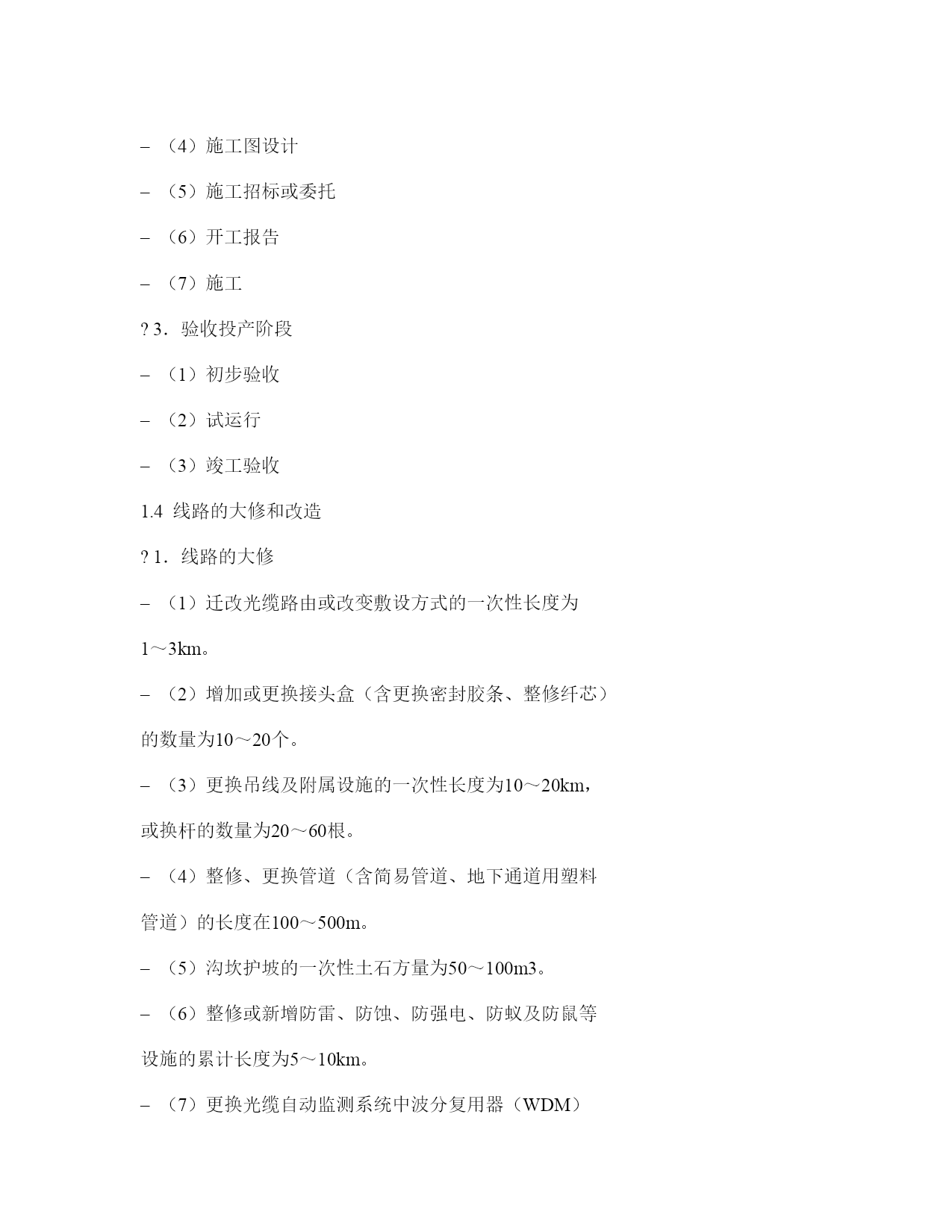

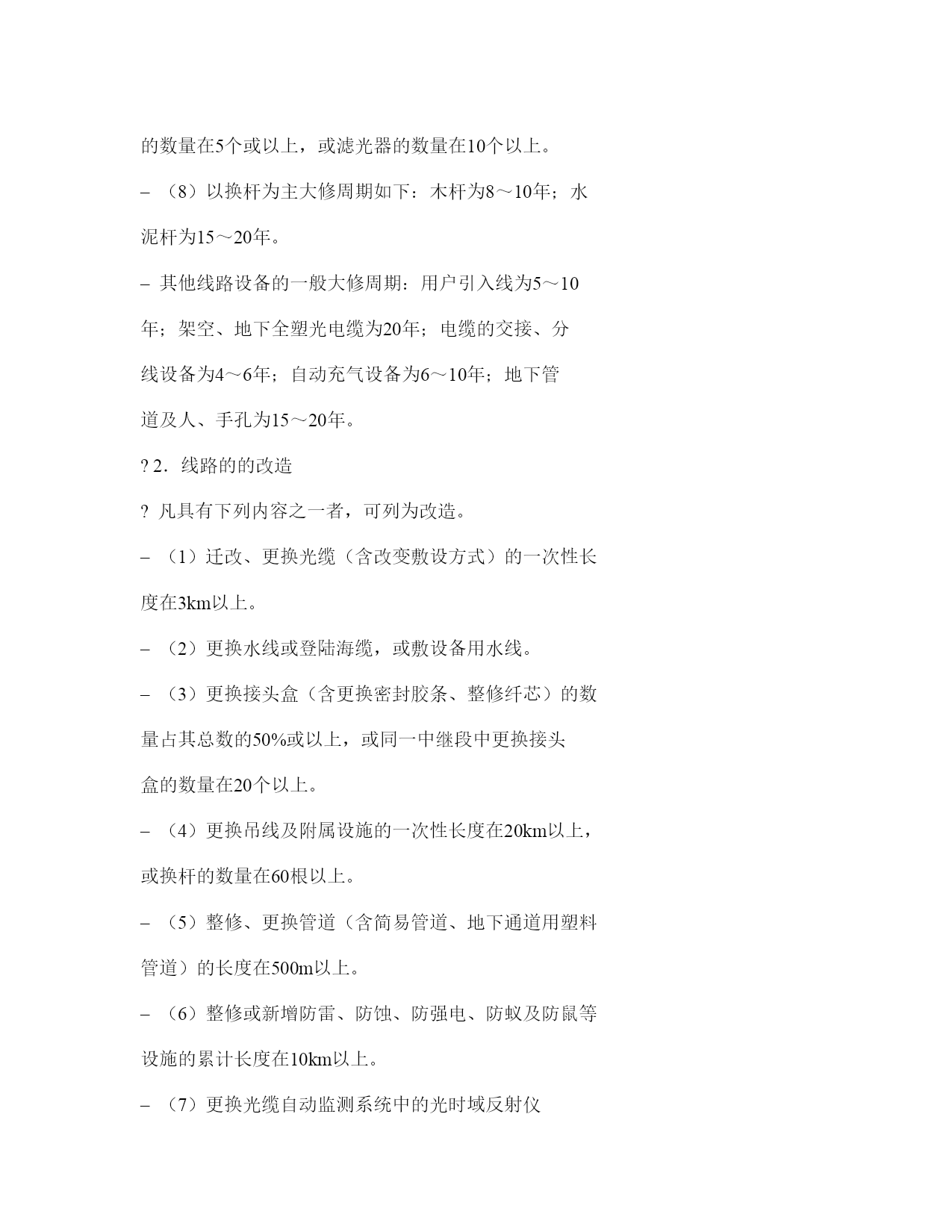

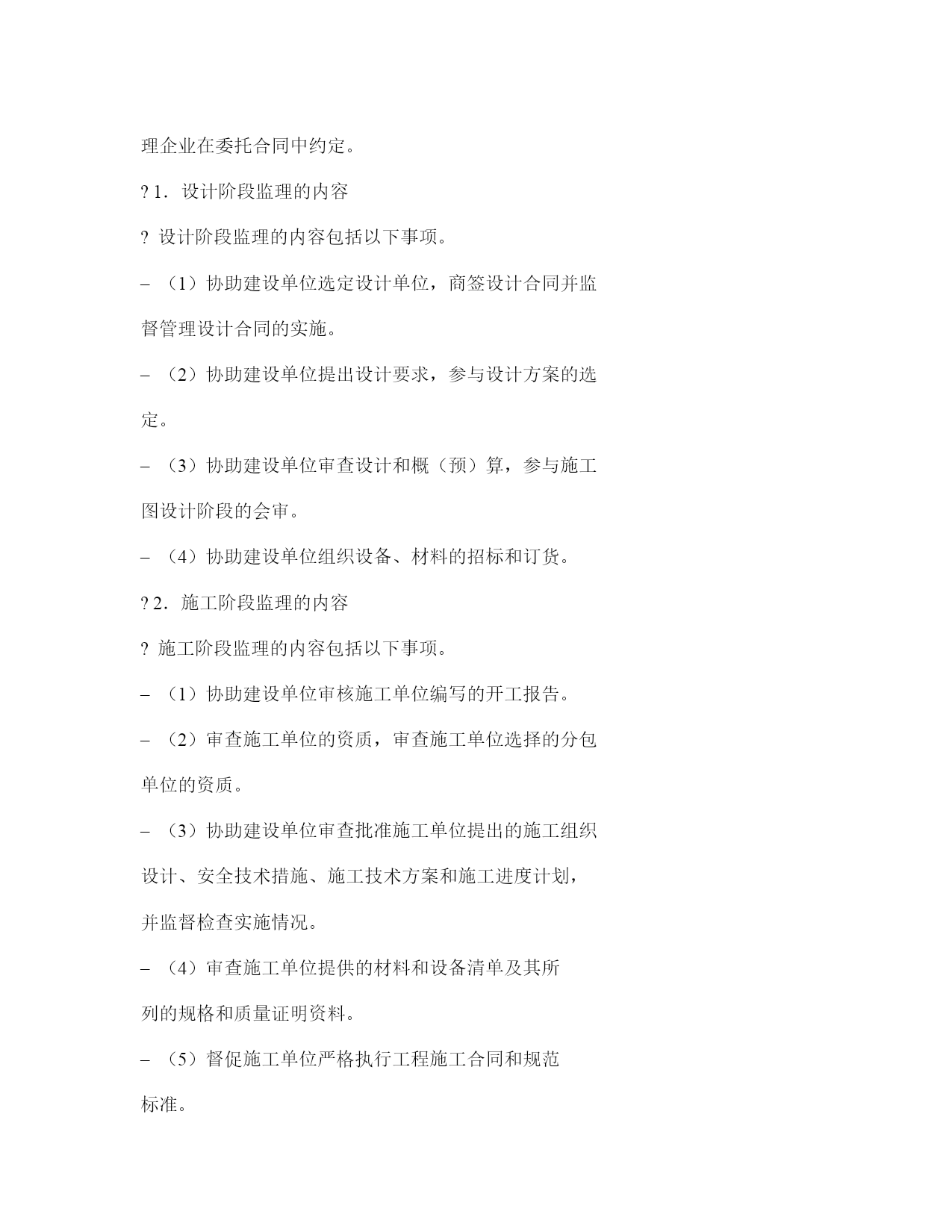

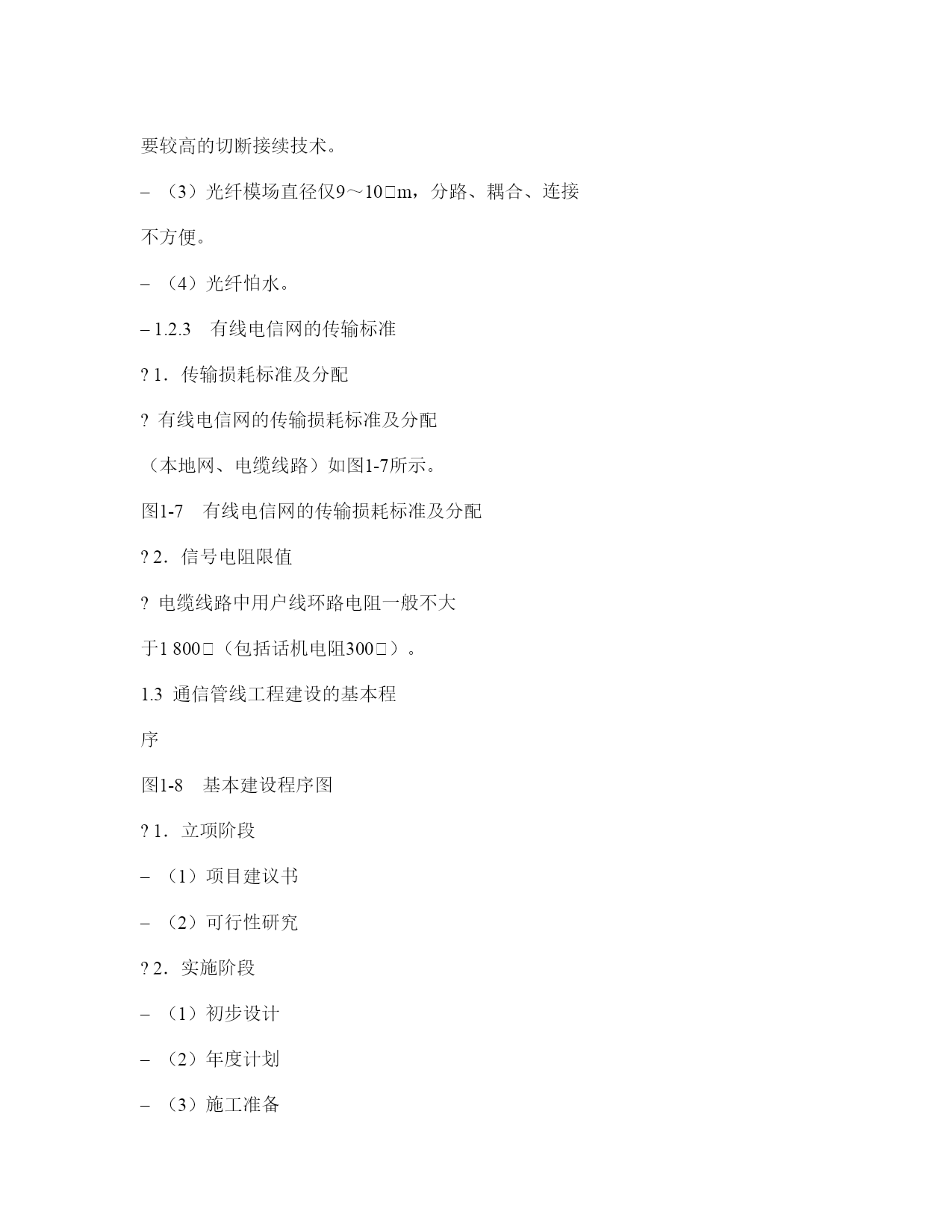

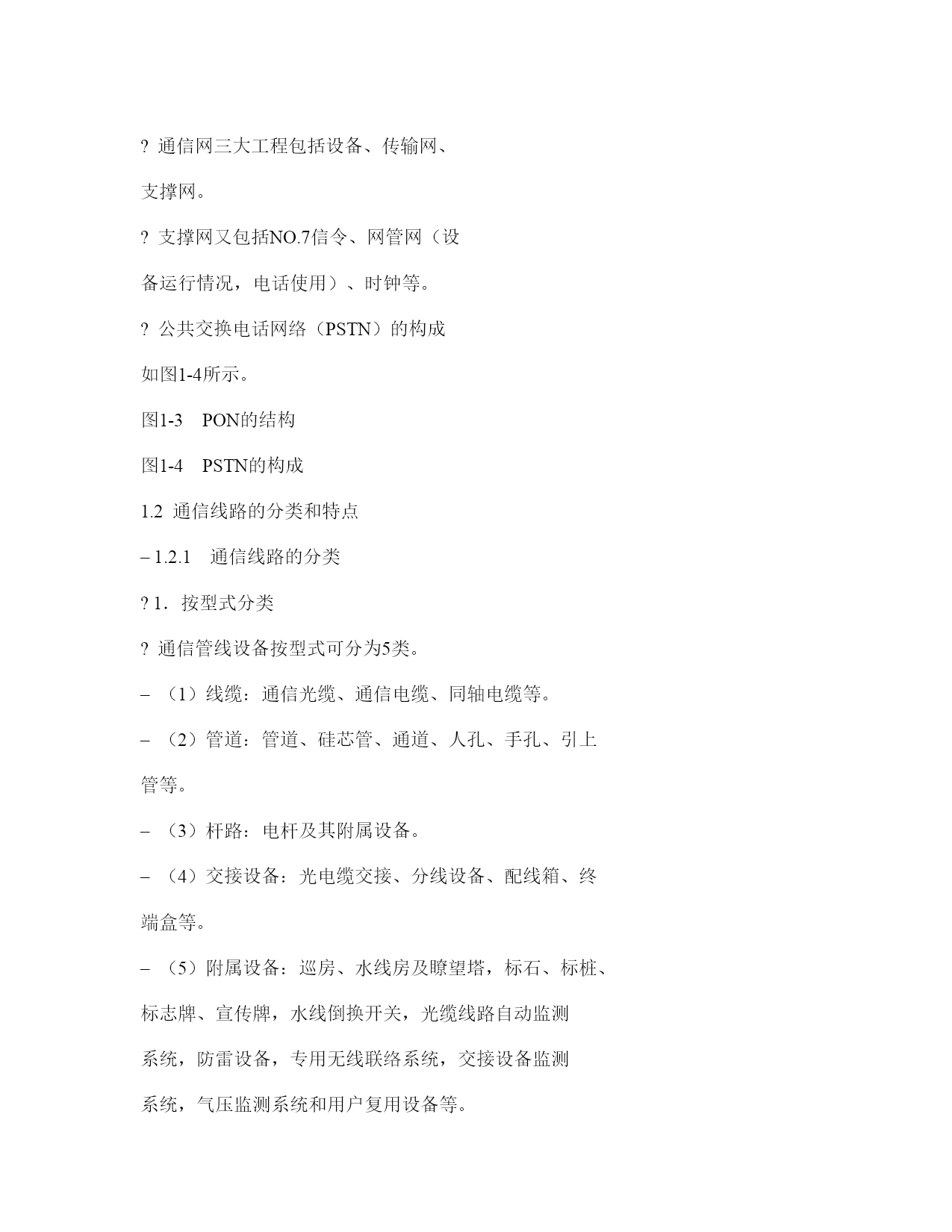

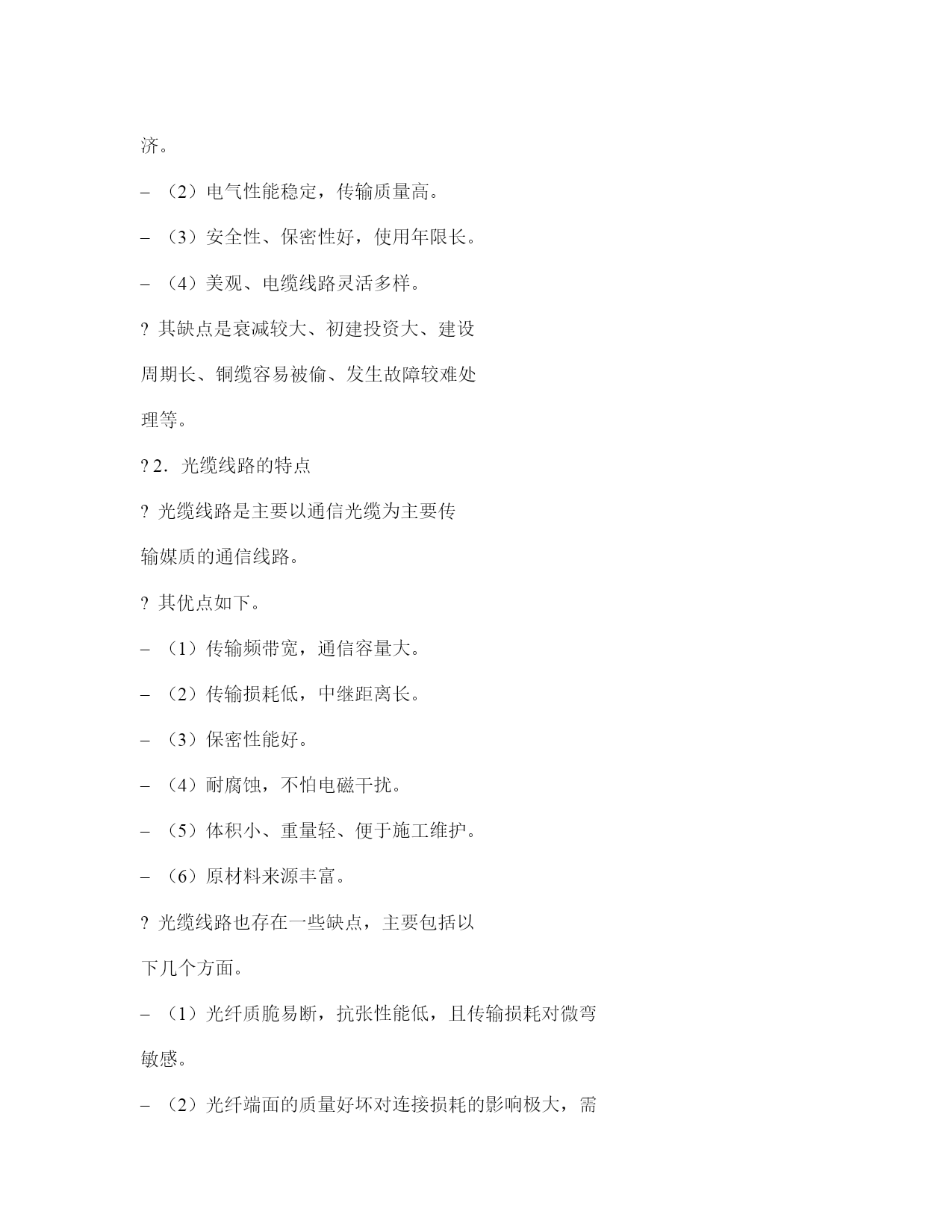

??通信管线工程通信管线工程??施工与监理施工与监理?第一章?概述通信线路的分类和特点1.2通信管线工程建设的基本程序1.3线路的大修和改造1.4通信网的基本概念1.1通信建设工程监理的基本知识1.5通信建设工程的监理及其实践1.6安全生产和文明施工管理1.7施工阶段监理资料的管理1.8通信管线有关的强制性条文1.9?【本章内容简介】通信管道和线路一直是各运营商建设的重点。?本章主要熟悉通信线路在通信网中的位置，通信线路的建设流程以及监理的基本知识。?【本章重点难点】重点学会通信线路的分类及初步学会监理的三控三管一协调。1.1通信网的基本概念–1.1.1通信系统的基本概念图1-1通信系统的模型–1.1.2通信网的分类?通信网按业务类型可分为电话通信网（如PSTN、移动通信网等）、数据通信网（如X.25、Internet、帧中继网等）、广播电视网等；按空间距离和覆盖范围可分为广域网、城域网和局域网；按信号传输方式可分为模拟通信网和数字通信网；按信道可分为有线通信网和无线通信网；按运营方式可分为公用通信网和专用通信网。图1-2某汇聚层的网络结构–1.1.3通信网的构成形式?通信网三大工程包括设备、传输网、支撑网。?支撑网又包括NO.7信令、网管网（设备运行情况，电话使用）、时钟等。?公共交换电话网络（PSTN）的构成如图1-4所示。图1-3PON的结构图1-4PSTN的构成1.2通信线路的分类和特点–1.2.1通信线路的分类?1．按型式分类?通信管线设备按型式可分为5类。–（1）线缆：通信光缆、通信电缆、同轴电缆等。–（2）管道：管道、硅芯管、通道、人孔、手孔、引上管等。–（3）杆路：电杆及其附属设备。–（4）交接设备：光电缆交接、分线设备、配线箱、终端盒等。–（5）附属设备：巡房、水线房及瞭望塔，标石、标桩、标志牌、宣传牌，水线倒换开关，光缆线路自动监测系统，防雷设备，专用无线联络系统，交接设备监测系统，气压监测系统和用户复用设备等。?2．按用途分类?通信线路按用途分为长途光缆线路（骨干网线路）和本地网光、电缆线路。?长途光缆线路分为一级长途光缆线路（一级干线）和二级长途光缆线路（二级干线）。–（1）一级干线–（2）二级干线–（3）本地网线路?①长市中继光缆、局间中继光缆、局间电缆。?②用户电缆线路。?③用户光缆线路。图1-5用户电缆线路图1-6光缆线路–1.2.2通信线路的特点?有线通信线路主要有电缆线路和光缆线路。?1．电缆线路的特点?电缆线路是主要以全塑电缆为主要传输媒质的通信线路。其优点如下。–（1）通信容量大，复用程度高，每路成本低，比较经济。–（2）电气性能稳定，传输质量高。–（3）安全性、保密性好，使用年限长。–（4）美观、电缆线路灵活多样。?其缺点是衰减较大、初建投资大、建设周期长、铜缆容易被偷、发生故障较难处理等。?2．光缆线路的特点?光缆线路是主要以通信光缆为主要传输媒质的通信线路。?其优点如下。–（1）传输频带宽，通信容量大。–（2）传输损耗低，中继距离长。–（3）保密性能好。–（4）耐腐蚀，不怕电磁干扰。–（5）体积小、重量轻、便于施工维护。–（6）原材料来源丰富。?光缆线路也存在一些缺点，主要包括以下几个方面。–（1）光纤质脆易断，抗张性能低，且传输损耗对微弯敏感。–（2）光纤端面的质量好坏对连接损耗的影响极大，需要较高的切断接续技术。–（3）光纤模场直径仅9～10m，分路、耦合、连接不方便。–（4）光纤怕水。–1.2.3有线电信网的传输标准?1．传输损耗标准及分配?有线电信网的传输损耗标准及分配（本地网、电缆线路）如图1-7所示。图1-7有线电信网的传输损耗标准及分配?2．信号电阻限值?电缆线路中用户线环路电阻一般不大于1800（包括话机电阻300）。1.3通信管线工程建设的基本程序图1-8基本建设程序图?1．立项阶段–（1）项目建议书–（2）可行性研究?2．实施阶段–（1）初步设计–（2）年度计划–（3）施工准备–（4）施工图设计–（5）施工招标或委托–（6）开工报告–（7）施工?3．验收投产阶段–（1）初步验收–（2）试运行–（3）竣工验收
