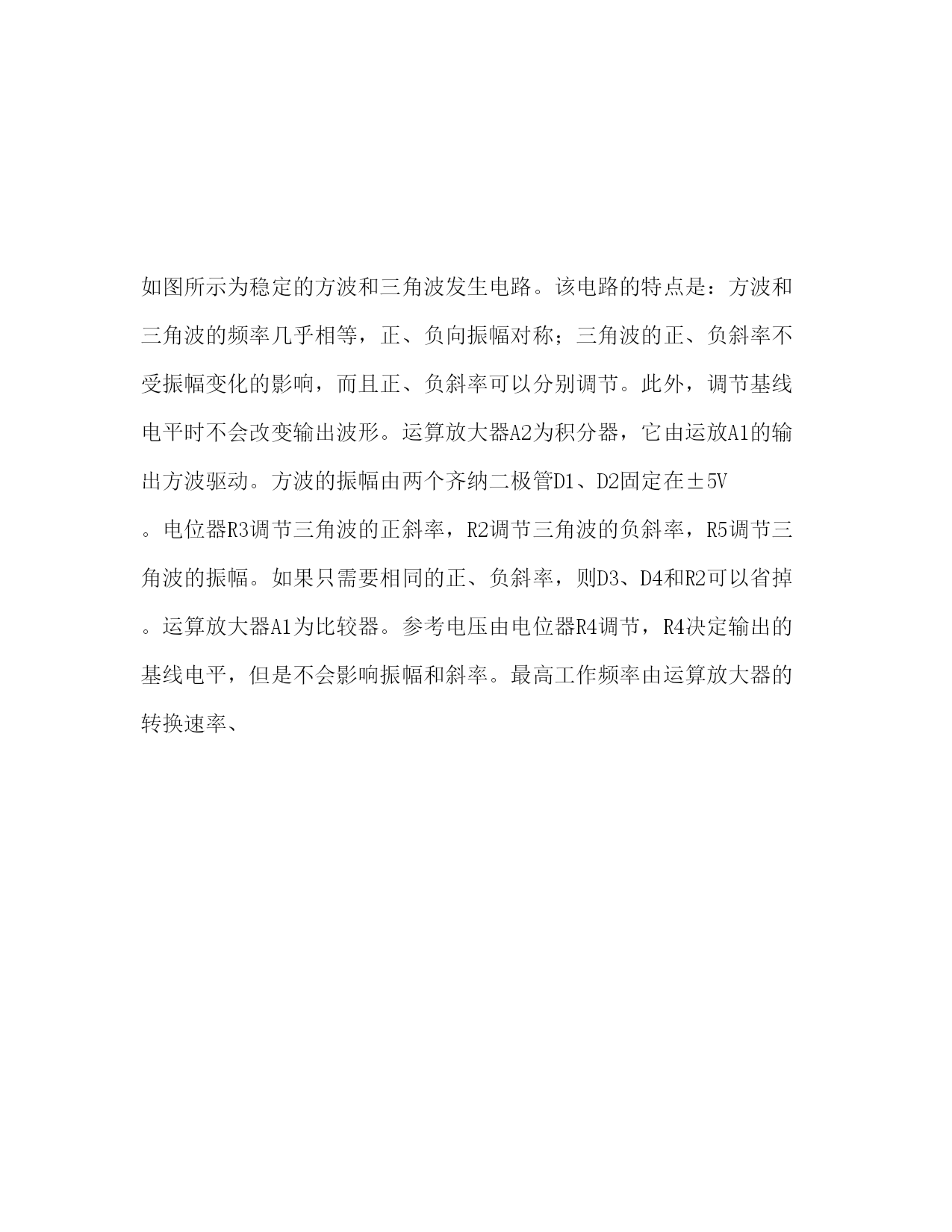

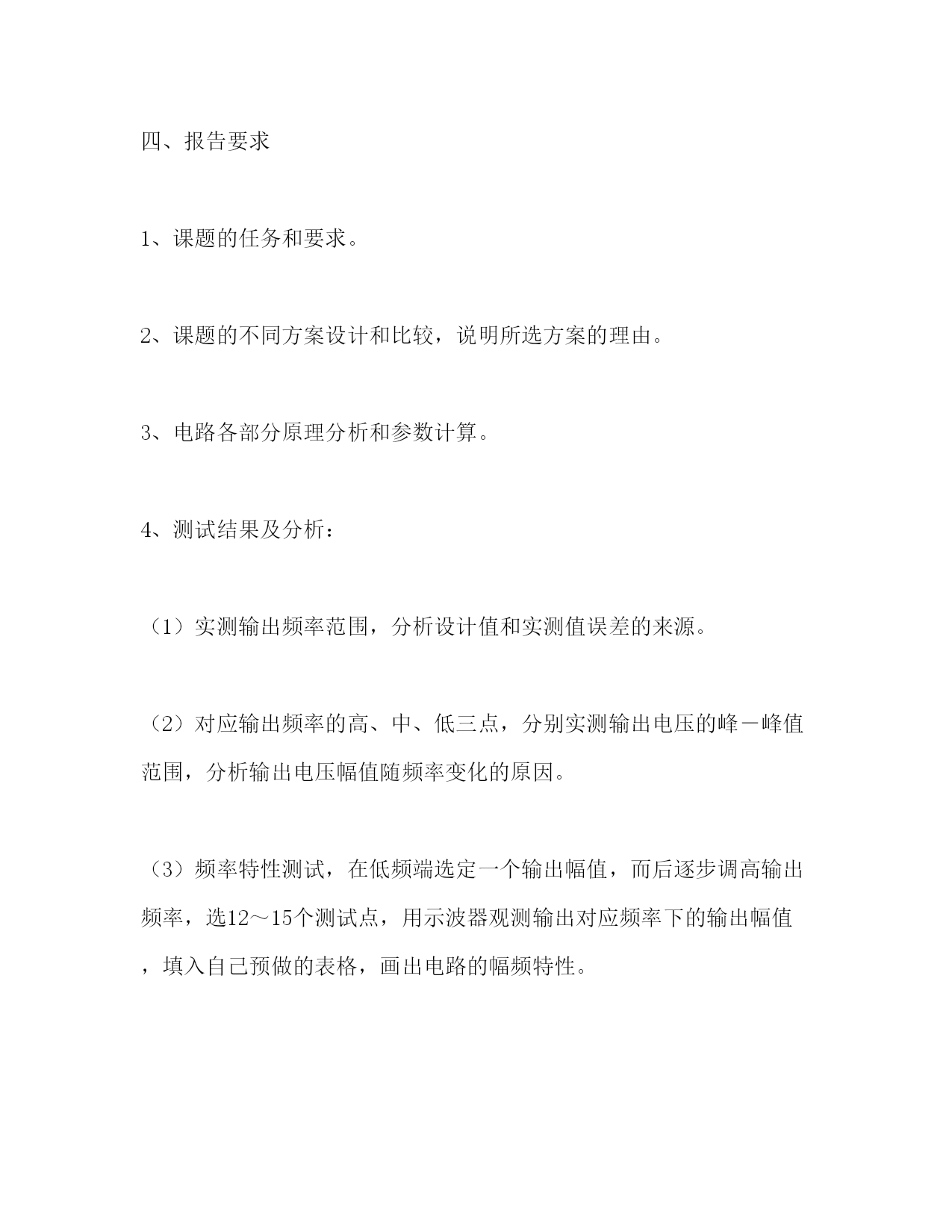

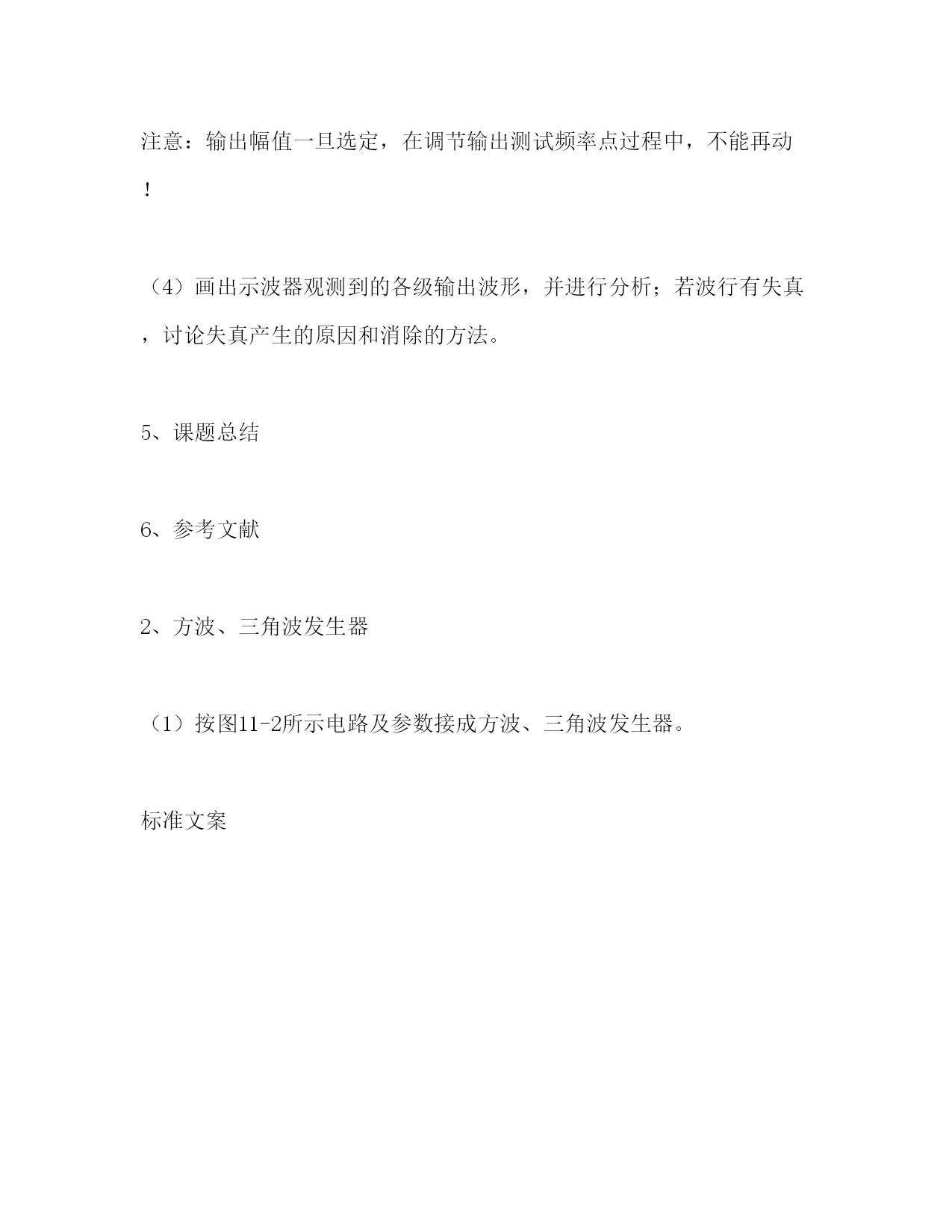

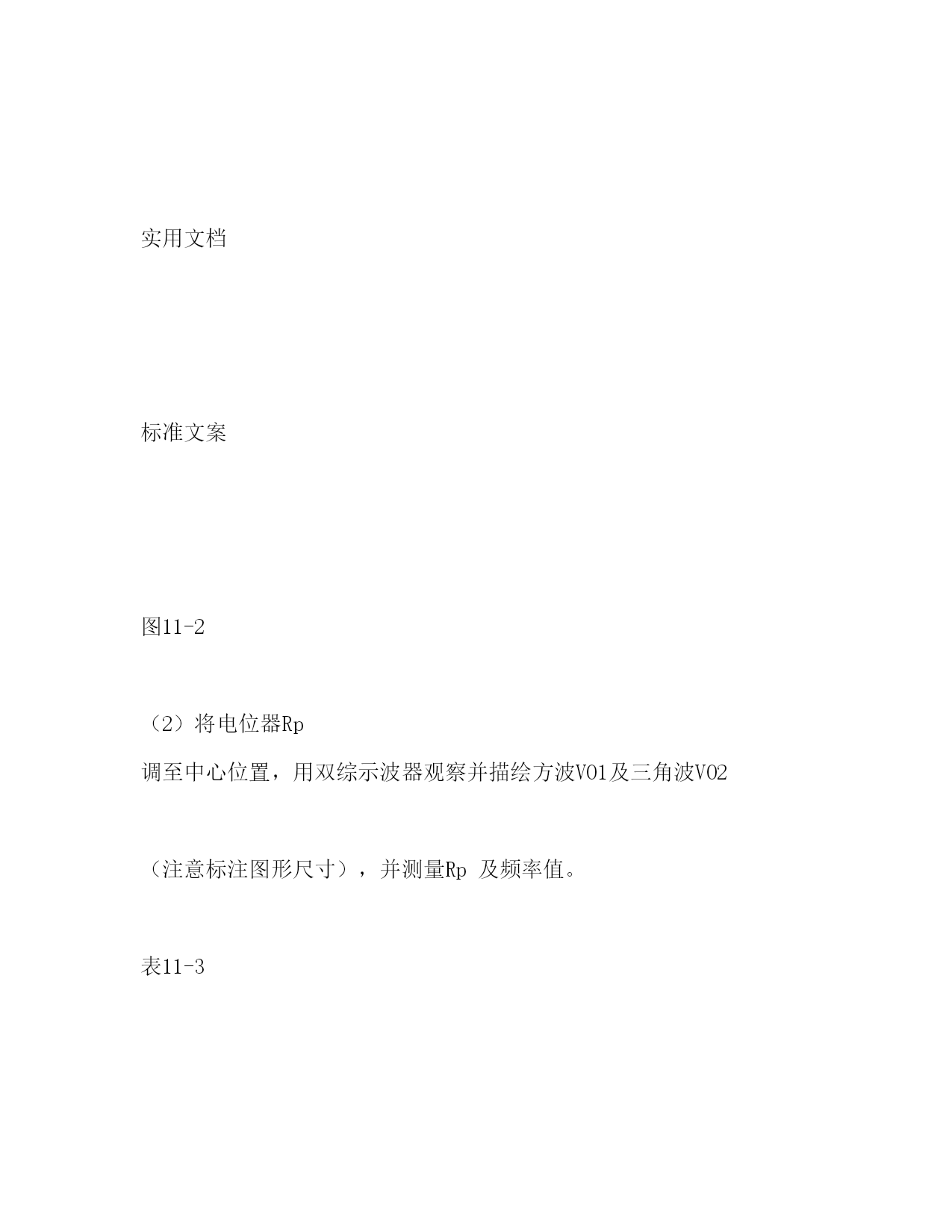

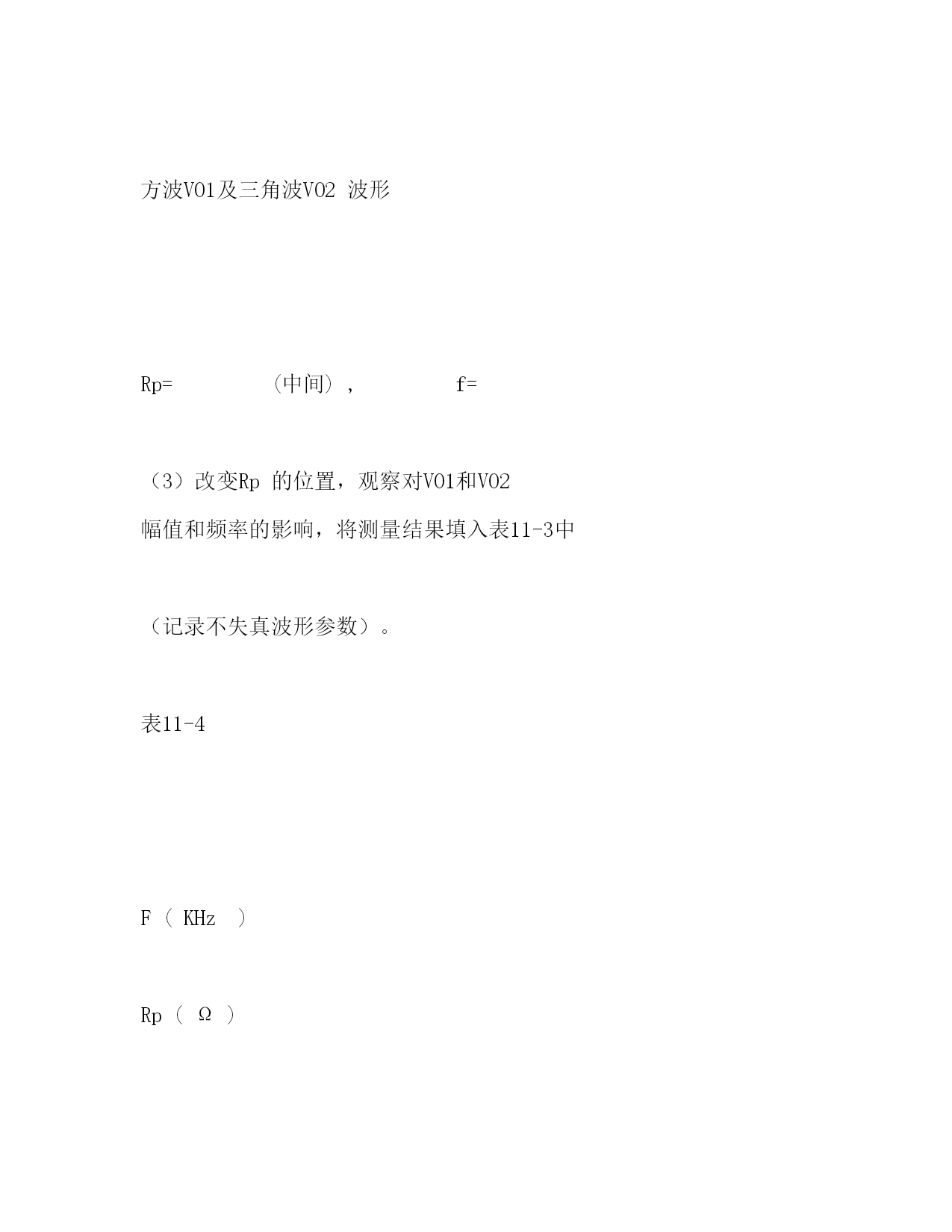

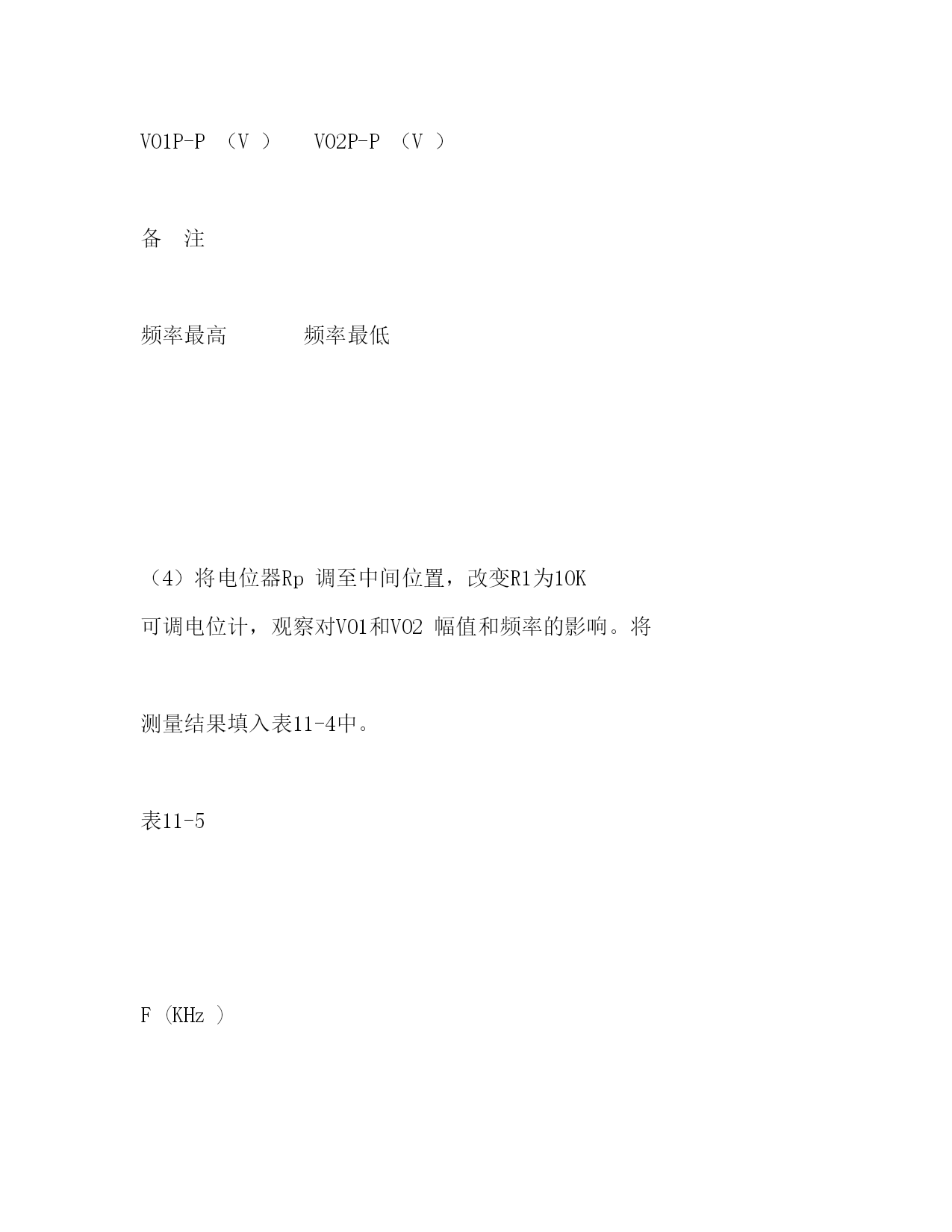

PAGE此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。方波和三角波发生器电路实用文档标准文案方波和三角波发生器电路由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。如图6.5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。方波和三角波发生器的工作原理A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。利用叠加定理可得：当Vp＞0时A1输出为正，即VO1=+Vz；当Vp＜0时，A1输出为负即VO1=-VzA2构成反相积分器VO1为负时，VO2向正向变化，VO1为正时，VO2向负向变化。假设电源接通时VO1=-Vz，线性增加。当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1=+Vz。实用文档四、报告要求1、课题的任务和要求。2、课题的不同方案设计和比较，说明所选方案的理由。3、电路各部分原理分析和参数计算。4、测试结果及分析：（1）实测输出频率范围，分析设计值和实测值误差的来源。（2）对应输出频率的高、中、低三点，分别实测输出电压的峰－峰值范围，分析输出电压幅值随频率变化的原因。（3）频率特性测试，在低频端选定一个输出幅值，而后逐步调高输出频率，选12～15个测试点，用示波器观测输出对应频率下的输出幅值，填入自己预做的表格，画出电路的幅频特性。注意：输出幅值一旦选定，在调节输出测试频率点过程中，不能再动！（4）画出示波器观测到的各级输出波形，并进行分析；若波行有失真，讨论失真产生的原因和消除的方法。5、课题总结6、参考文献2、方波、三角波发生器（1）按图11-2所示电路及参数接成方波、三角波发生器。标准文案实用文档标准文案图11-2（2）将电位器Rp调至中心位置，用双综示波器观察并描绘方波V01及三角波V02（注意标注图形尺寸），并测量Rp及频率值。表11-3方波V01及三角波V02波形Rp=(中间),f=（3）改变Rp的位置，观察对V01和V02幅值和频率的影响，将测量结果填入表11-3中（记录不失真波形参数）。表11-4F(KHz)Rp(Ω)V01P-P（V）V02P-P（V）备注频率最高频率最低（4）将电位器Rp调至中间位置，改变R1为10K可调电位计，观察对V01和V02幅值和频率的影响。将测量结果填入表11-4中。表11-5F(KHz)R1(Ω)V01P-P（V）V02P-P（V）备注频率最高频率最低实用文档标准文案（5）电位器Rp保持中间位置，R1接10K电阻，改变R2为100K可调电位计，观察对V01和V02幅值和频率的影响。将测量结果填入表11-5中。（记录有波形的测试参数）表11-6F(KHz)R2(Ω)V01P-P（V）V02P-P（V）备注频率最高频率最低四、实验报告1.画出各实验的波形图。2.总结波形发生器的特点。稳定的方波和三角波发生器(118)如图所示为稳定的方波和三角波发生电路。该电路的特点是：方波和三角波的频率几乎相等，正、负向振幅对称；三角波的正、负斜率不受振幅变化的影响，而且正、负斜率可以分别调节。此外，调节基线电平时不会改变输出波形。运算放大器A2为积分器，它由运放A1的输出方波驱动。方波的振幅由两个齐纳二极管D1、D2固定在±5V。电位器R3调节三角波的正斜率，R2调节三角波的负斜率，R5调节三角波的振幅。如果只需要相同的正、负斜率，则D3、D4和R2可以省掉。运算放大器A1为比较器。参考电压由电位器R4调节，R4决定输出的基线电平，但是不会影响振幅和斜率。最高工作频率由运算放大器的转换速率、实用文档最大输出电流以及二极管的开关速度决定。三角波振幅：方波振幅：Vo2=±5V(由二极管D1、D2决定)用555制作的多波形信号发生器运算放大器在信号发生器中的应用电路标准文案实用文档标准文案实用文档555三个元器件组成的方波发生器电路标准文案实用文档具有三角波和方波输出的压控振荡器如图所示为具有三角波和方波输出的压控振荡电路。该电路是一个受控制电压控制的振荡器。它具有很好的稳定性和极好的线性，并且有较宽的频率范围。电路有两个输出端，一个是方波输出端，另一个为三角波输出端。图中，A1为倒相器，A2为积分器，A3为比较器。场效应管Q1用来变换积分
