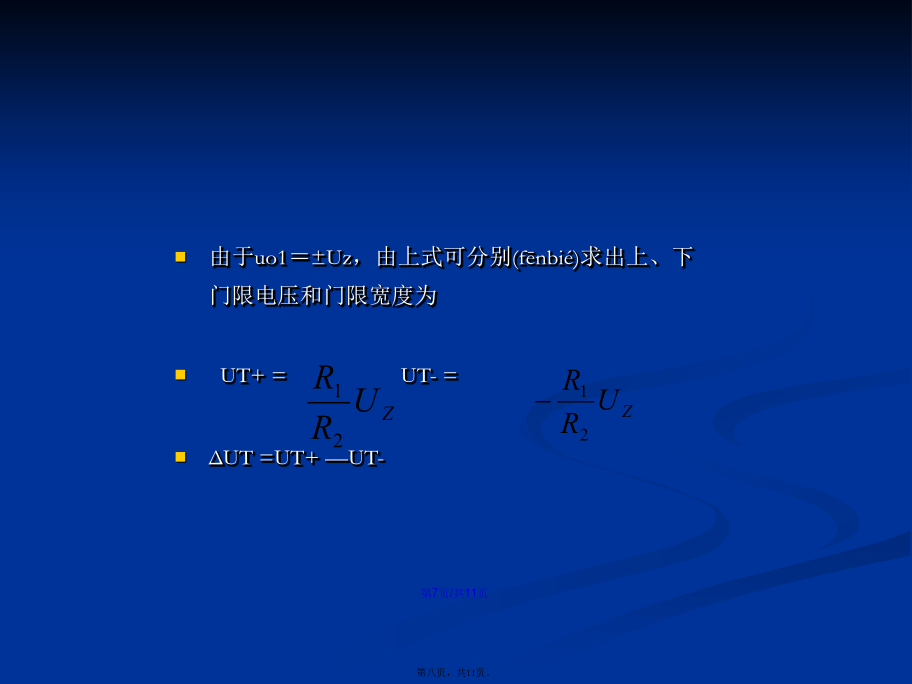

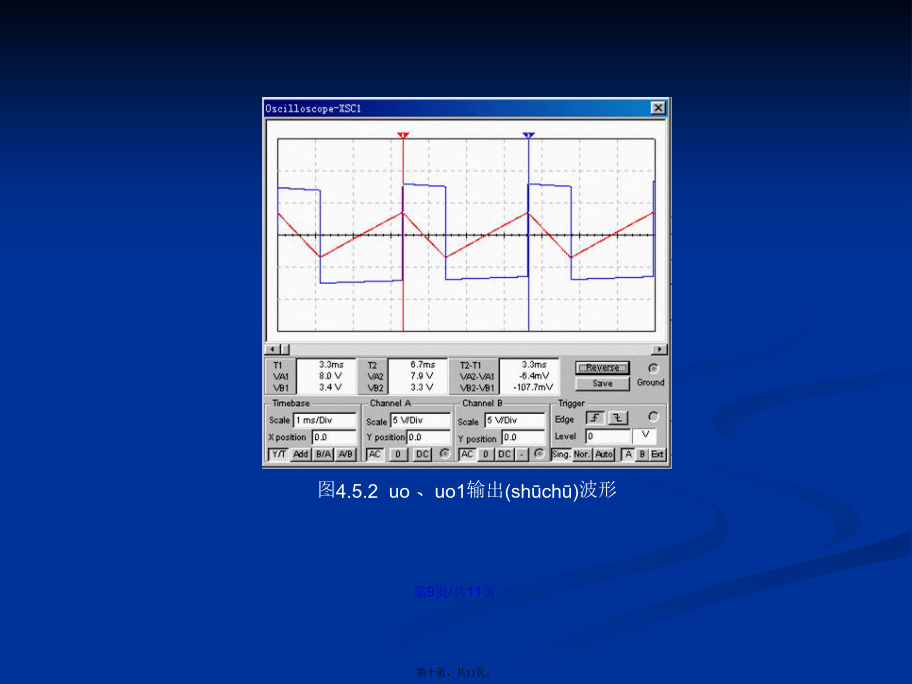

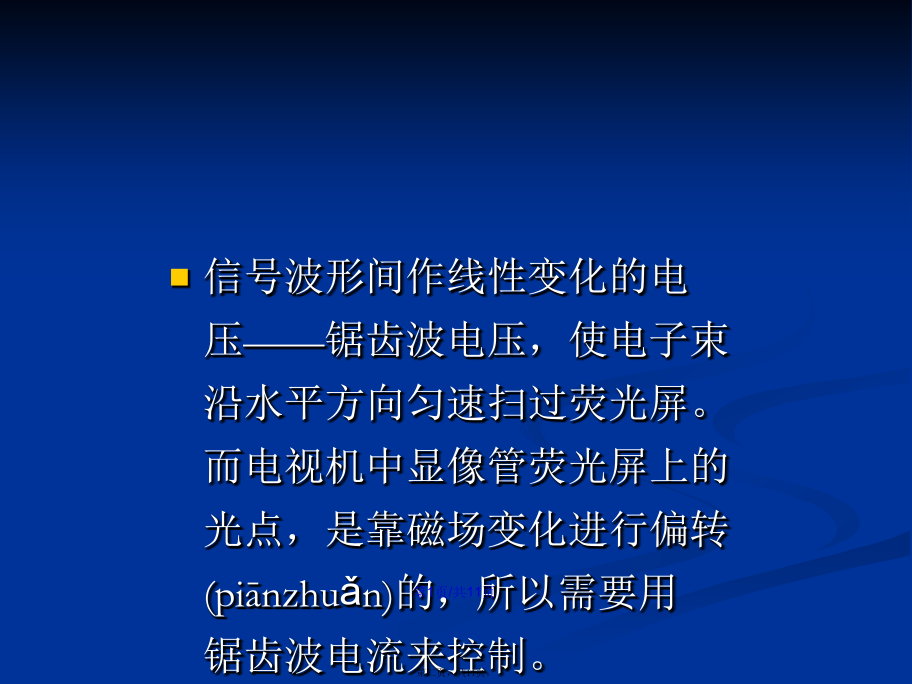

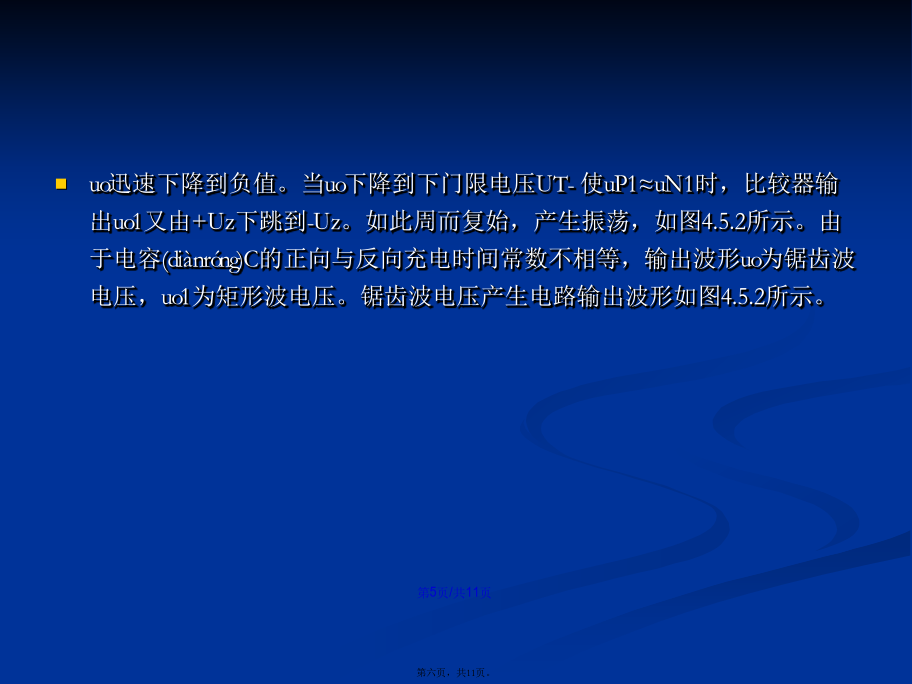

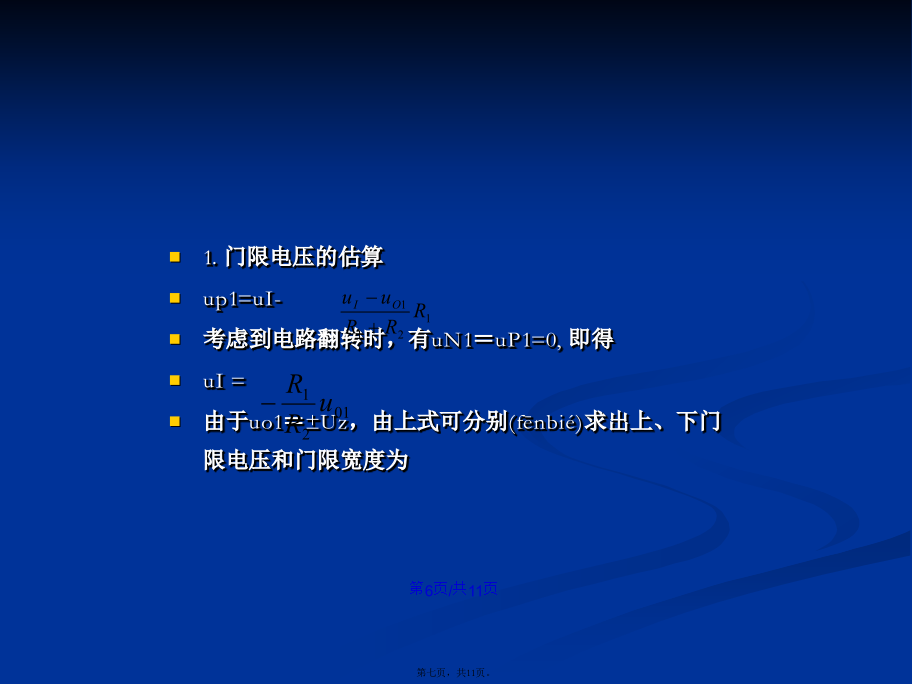

会计学信号波形间作线性变化的电压——锯齿波电压，使电子束沿水平方向匀速扫过荧光屏。而电视机中显像管荧光屏上的光点，是靠磁场变化进行偏转(piānzhuǎn)的，所以需要用锯齿波电流来控制。本例以图4.5.1所示的锯齿波电压产生电路为例，讨论其组成及工作原理。由图4.5.1可见，它包括同相输入滞回比较器(A1)和充放电时间常数不等的积分器(A2)两部分，共同组成锯齿波电压产生器电路。图4.5.1锯齿波产生电路4.5.2锯齿波电压产生电路输出波形uo迅速下降到负值。当uo下降到下门限电压UT-使uP1≈uN1时，比较器输出uo1又由+Uz下跳到-Uz。如此周而复始，产生振荡，如图4.5.2所示。由于电容(diànróng)C的正向与反向充电时间常数不相等，输出波形uo为锯齿波电压，uo1为矩形波电压。锯齿波电压产生电路输出波形如图4.5.2所示。1.门限电压的估算up1=uI-考虑到电路翻转时，有uN1＝uP1=0,即得uI=由于uo1＝±Uz，由上式可分别求出上、下门限电压和门限宽度为由于uo1＝±Uz，由上式可分别求出上、下门限电压和门限宽度为UT+=UT-=ΔUT=UT+—UT-2.振荡周期可以证明，设忽略二极管的正向(zhènɡxiànɡ)电阻，其振荡周期为图4.5.2uo、uo1输出波形显然，图4.5.1所示电路，当R5、VD支路开路，电容C的正、反向充电时间常数相等时，此时，锯齿波就变成三角波，图4.5.1所示电路就变成方波、三角波产生电路，因此在设计此电路时充放电回路参数设置很重要。
