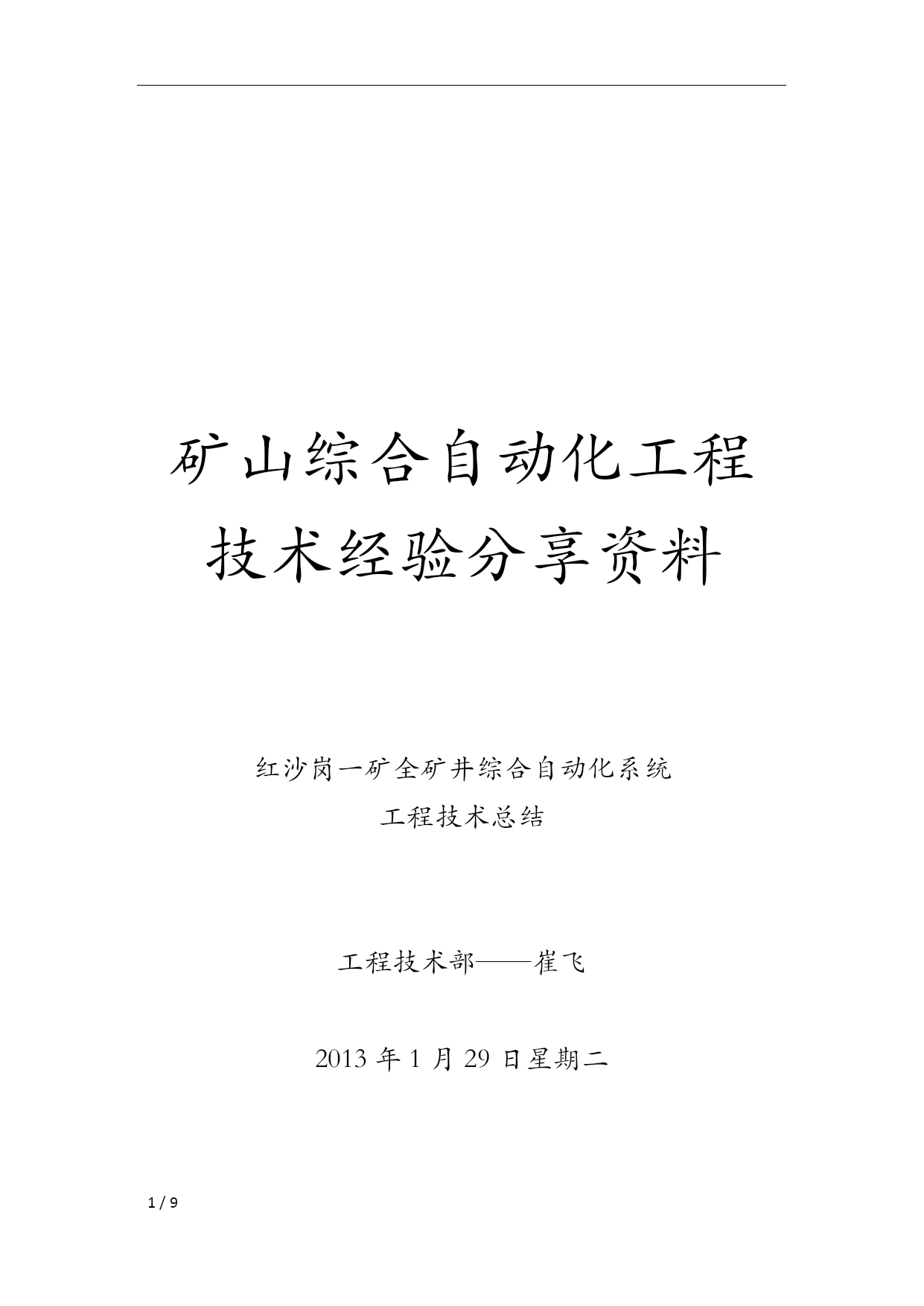

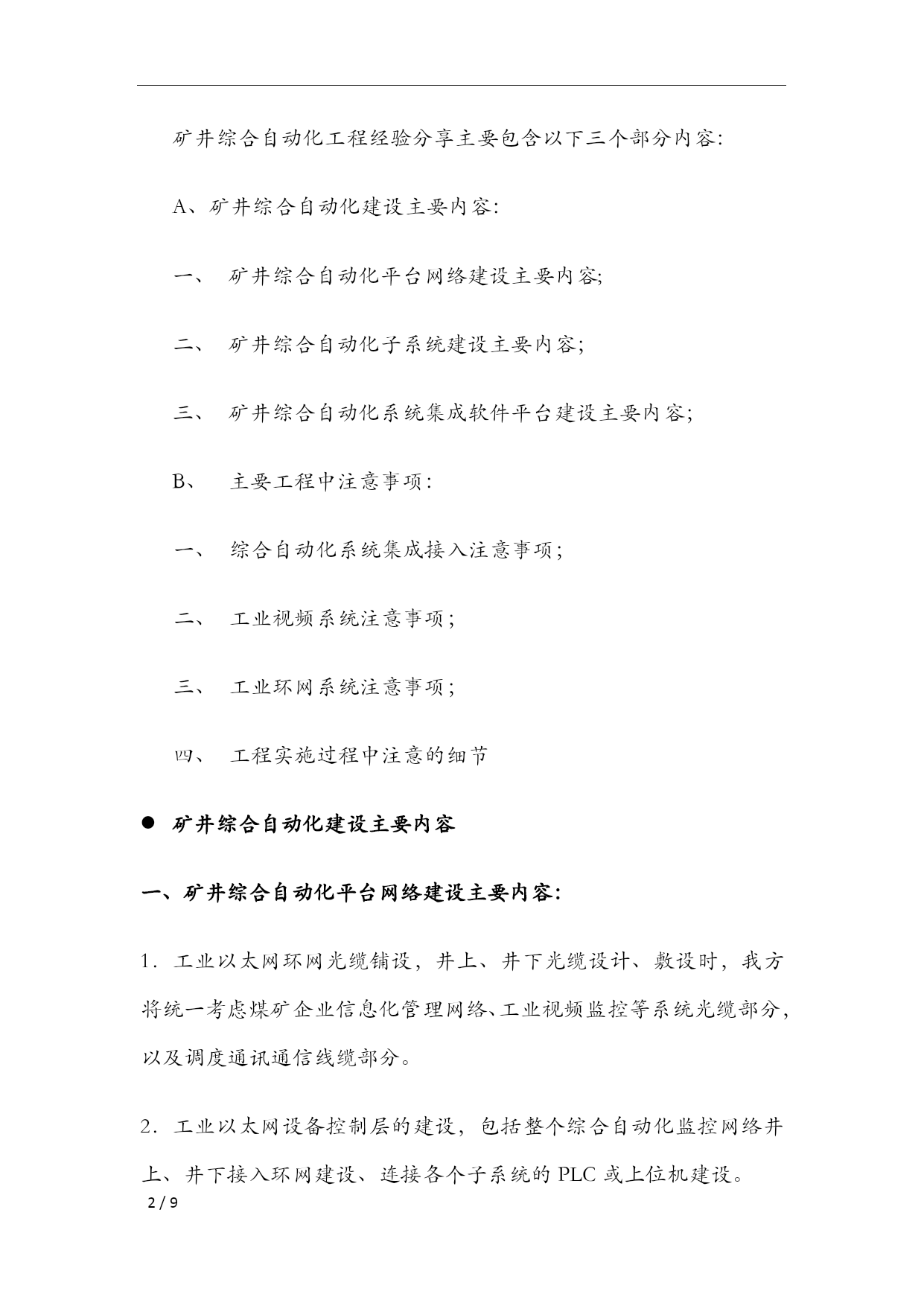

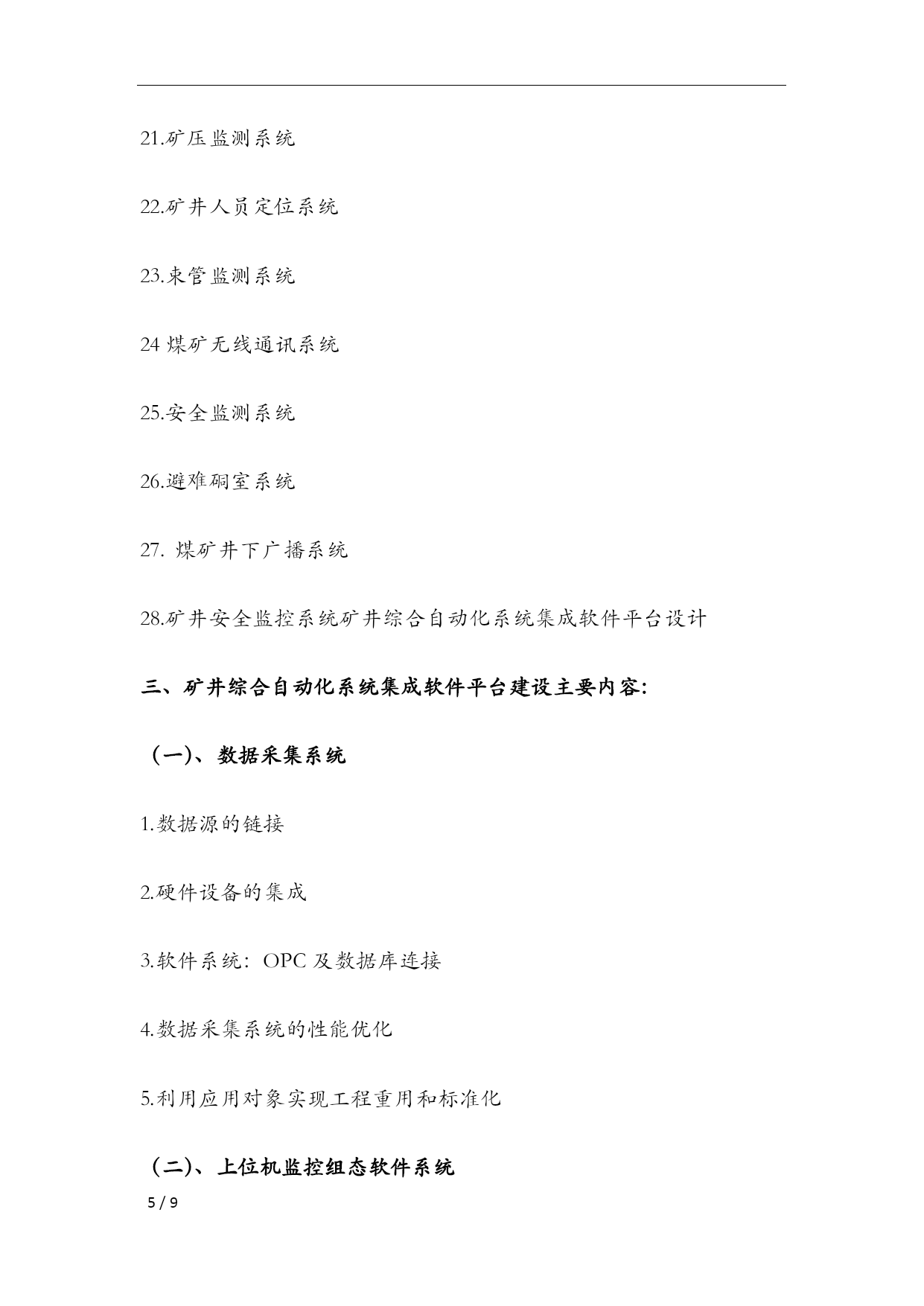

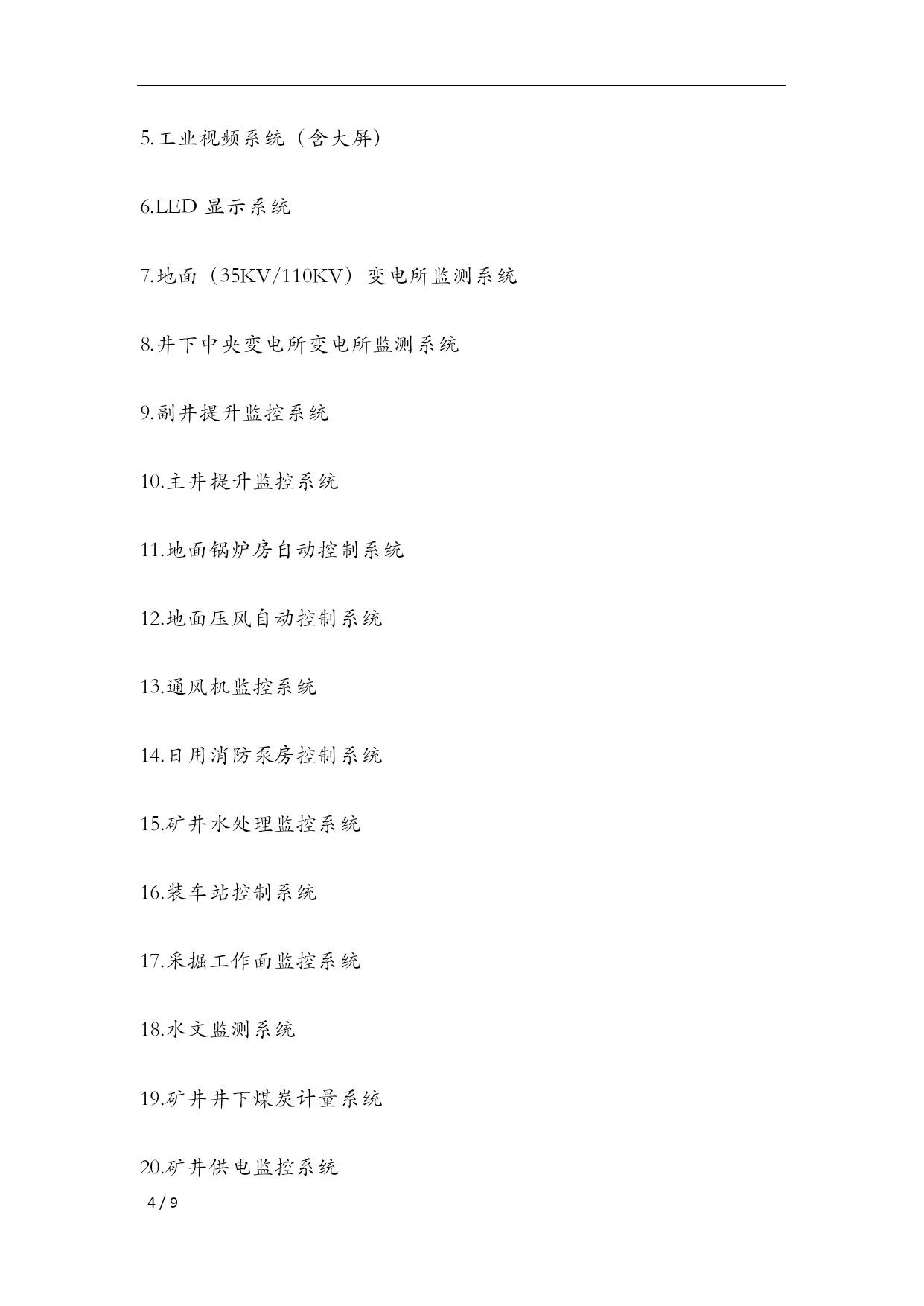

/NUMPAGES9矿山综合自动化工程技术经验分享资料红沙岗一矿全矿井综合自动化系统工程技术总结工程技术部——崔飞2013年1月29日星期二矿井综合自动化工程经验分享主要包含以下三个部分内容:A、矿井综合自动化建设主要内容:矿井综合自动化平台网络建设主要内容;矿井综合自动化子系统建设主要内容;矿井综合自动化系统集成软件平台建设主要内容;主要工程中注意事项:综合自动化系统集成接入注意事项;工业视频系统注意事项;工业环网系统注意事项;工程实施过程中注意的细节矿井综合自动化建设主要内容一、矿井综合自动化平台网络建设主要内容:1.工业以太网环网光缆铺设,井上、井下光缆设计、敷设时,我方将统一考虑煤矿企业信息化管理网络、工业视频监控等系统光缆部分,以及调度通讯通信线缆部分。2.工业以太网设备控制层的建设,包括整个综合自动化监控网络井上、井下接入环网建设、连接各个子系统的PLC或上位机建设。3.调度指挥中心网络建设,工业以太环网的核心交换机,同时实现双机的冗余热备份,从而保证综合自动化核心网络系统物理层的安全加固,并连接设备汇聚层的工业以太网交换机和数据采集服务器、操作站同时利用网络安全网闸和企业办公管理网互联。——通过在核心交换机划分VLAN和设置安全策略等方法,同时部署工业网络连接到企业信息管理网络(办公网)和上级管理部门网络连接,通过这些安全设施与安全策略使综合自动化监控网络系统稳定、可靠、连续运行;4.网络管理建设,建设工控网的网络管理平台,对所有工控网络设备、安全防火墙、服务器进行集中统一管理(包括可以实现对网络设备管理,流量管理、配置管理等功能。网管服务器可通过图形化管理和配置,减少维护成本;5.调度中心/机房数据中心建设,空调制冷系统、不间断供电系统、接地防雷系统建设;二、矿井综合自动化子系统主要内容:1.矿井消防报警联动系统2.中央水泵房监控系统3.矿井人员考勤系统(虹膜考勤)4.矿井调度通信系统(有线)5.工业视频系统(含大屏)6.LED显示系统7.地面(35KV/110KV)变电所监测系统8.井下中央变电所变电所监测系统9.副井提升监控系统10.主井提升监控系统11.地面锅炉房自动控制系统12.地面压风自动控制系统13.通风机监控系统14.日用消防泵房控制系统15.矿井水处理监控系统16.装车站控制系统17.采掘工作面监控系统18.水文监测系统19.矿井井下煤炭计量系统20.矿井供电监控系统21.矿压监测系统22.矿井人员定位系统23.束管监测系统24煤矿无线通讯系统25.安全监测系统26.避难硐室系统27.煤矿井下广播系统28.矿井安全监控系统矿井综合自动化系统集成软件平台设计三、矿井综合自动化系统集成软件平台建设主要内容:(一)、数据采集系统1.数据源的链接2.硬件设备的集成3.软件系统:OPC及数据库连接4.数据采集系统的性能优化5.利用应用对象实现工程重用和标准化(二)、上位机监控组态软件系统1.监控组态软件的选型设计(Wincc.IFIX)2.HMI的二次开发3.实时数据库建设4.信息门户建设5.综合自动化平台接口建设6.全矿综合自动化平台建设(三)、综合信息化平台1.综合信息化平台接口建设2.应用管理软件系统建设3.综合数据分析平台建设4.管控一体化数据集成主要工程中注意事项。综合自动化系统集成接入注意事项1.硬件接口及通讯协议2.集成软件平台接口工业视频系统注意事项(1)整个工业电视监控系统由现场前端监控设备、矿用阻燃光缆传输,通过摄像系统将现场图像转化为可传输信息,接入传输系统发往调度指挥中心;同时接收传输系统从调度指挥中心发出的控制信号;(2)系统采用光纤作为系统信息的传输链路,由单模多芯光缆和光端机等组成(井下亦可)。从每个监控点到监控中心为一路(点对点方式),将前端的图像传输到调度指挥中心,将控制信号从调度指挥中心传输到前端;(3)视频系统传输需注意避开干扰源,比如高压线缆、大功率电器设备、变频器等;三、工业环网系统注意事项(1)网络整体规划需要将不同性质的系统划分在不同的VLAN中,各设备IP需要做严格的划分,以通过交换机绑定为最优方案;每芯光纤划分其用途;(2)对于光缆铺设的建设标准以主光纤与各子设备光纤分离为主,即:以类似总线方式布设光纤。(视频系统尽可能单独分离);(3)光纤建设以已于维护为其中的一项标准,可以考虑在井下设置光纤接续柜,方便日后的维护维修;工程实施过程中注意的细节(1)重大工程沟通问题尽量通过纸质文件进行,并将可能发生的问题节点提前预估(人、物、事);(
