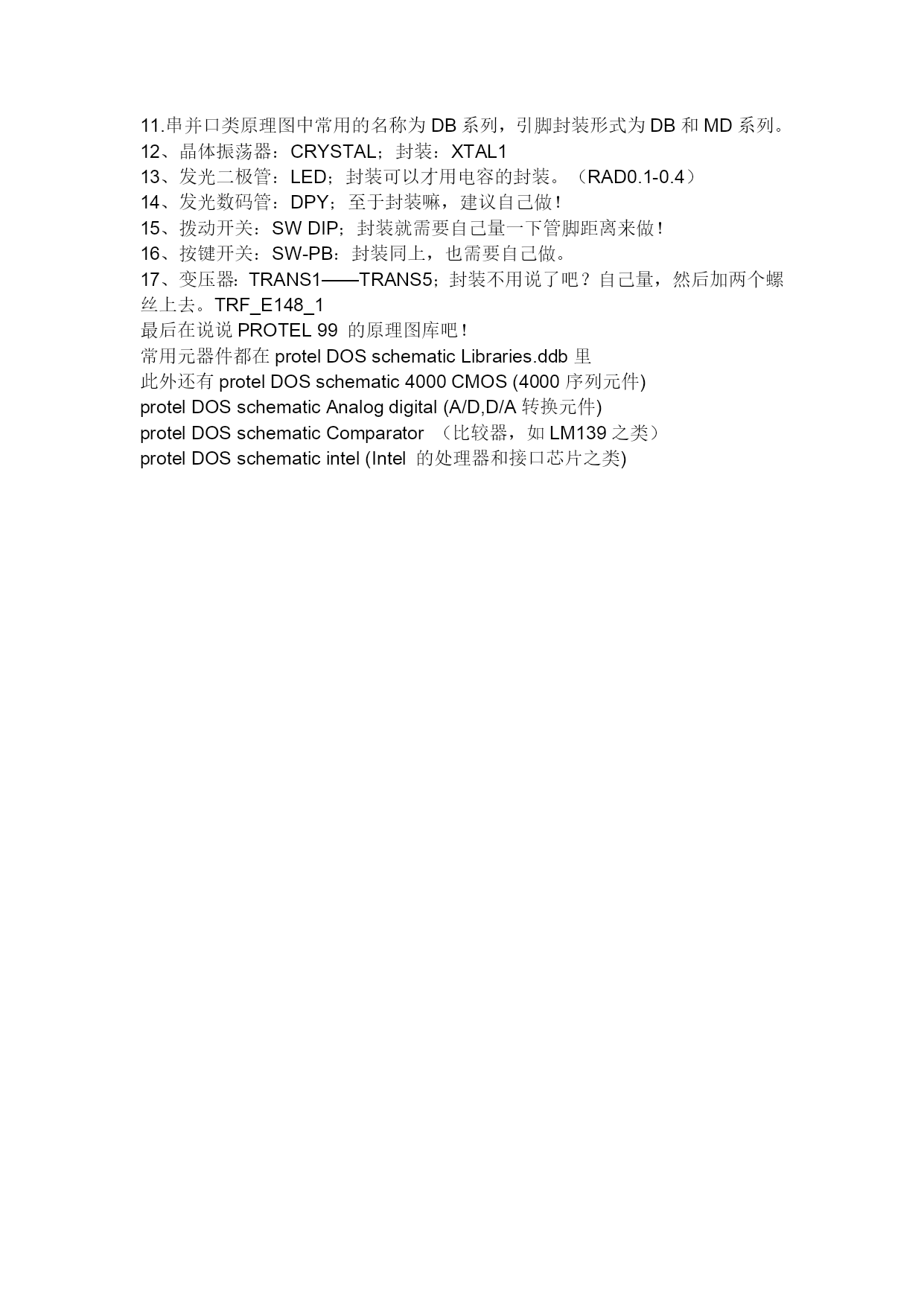

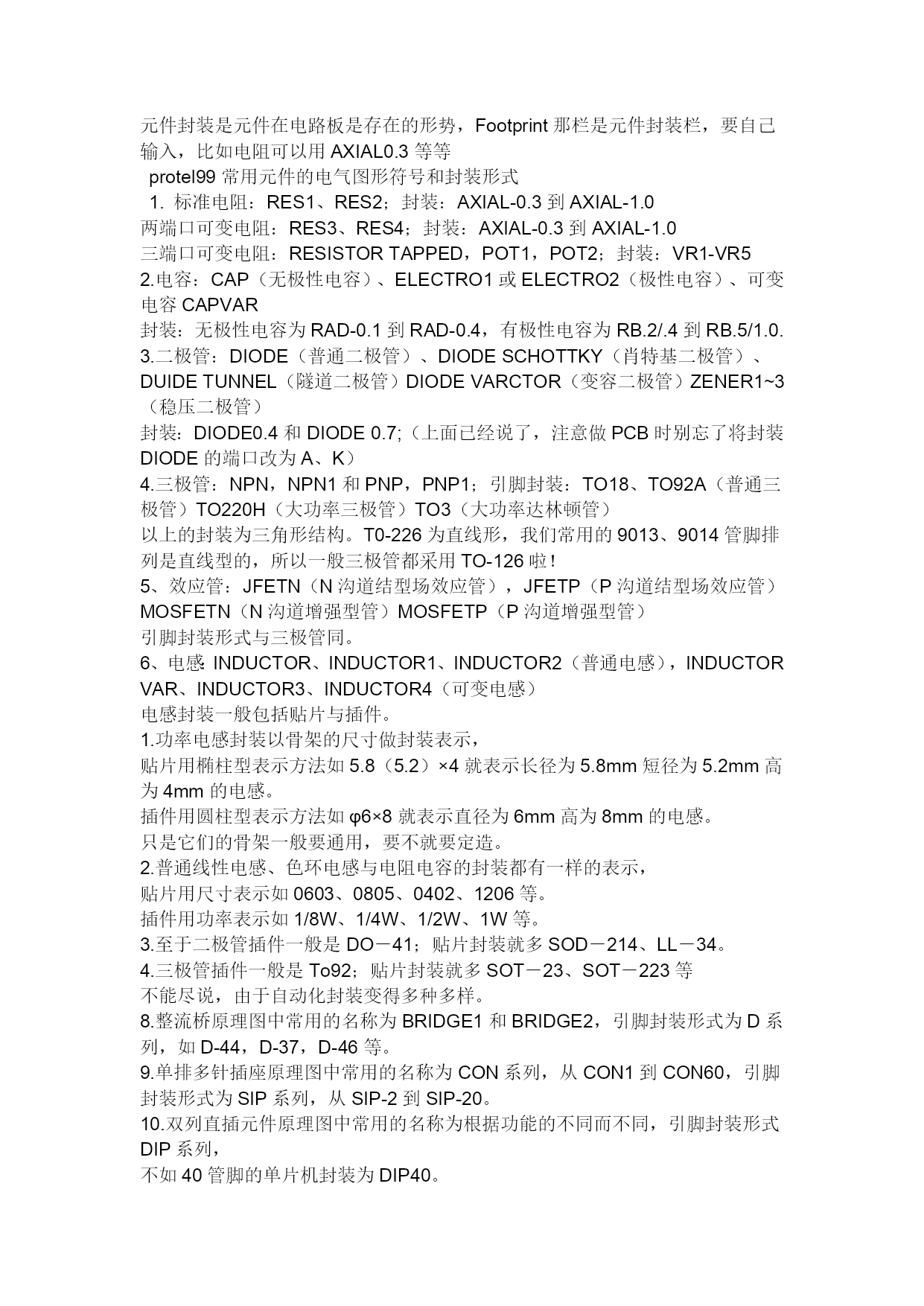

元件封装是元件在电路板是存在的形势,Footprint那栏是元件封装栏,要自己输入,比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1.标准电阻:RES1、RES2;封装:AXIAL-0.3到AXIAL-1.0两端口可变电阻:RES3、RES4;封装:AXIAL-0.3到AXIAL-1.0三端口可变电阻:RESISTORTAPPED,POT1,POT2;封装:VR1-VR52.电容:CAP(无极性电容)、ELECTRO1或ELECTRO2(极性电容)、可变电容CAPVAR封装:无极性电容为RAD-0.1到RAD-0.4,有极性电容为RB.2/.4到RB.5/1.0.3.二极管:DIODE(普通二极管)、DIODESCHOTTKY(肖特基二极管)、DUIDETUNNEL(隧道二极管)DIODEVARCTOR(变容二极管)ZENER1~3(稳压二极管)封装:DIODE0.4和DIODE0.7;(上面已经说了,注意做PCB时别忘了将封装DIODE的端口改为A、K)4.三极管:NPN,NPN1和PNP,PNP1;引脚封装:TO18、TO92A(普通三极管)TO220H(大功率三极管)TO3(大功率达林顿管)以上的封装为三角形结构。T0-226为直线形,我们常用的9013、9014管脚排列是直线型的,所以一般三极管都采用TO-126啦!5、效应管:JFETN(N沟道结型场效应管),JFETP(P沟道结型场效应管)MOSFETN(N沟道增强型管)MOSFETP(P沟道增强型管)引脚封装形式与三极管同。6、电感:INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感),INDUCTORVAR、INDUCTOR3、INDUCTOR4(可变电感)电感封装一般包括贴片与插件。1.功率电感封装以骨架的尺寸做封装表示,贴片用椭柱型表示方法如5.8(5.2)×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。只是它们的骨架一般要通用,要不就要定造。2.普通线性电感、色环电感与电阻电容的封装都有一样的表示,贴片用尺寸表示如0603、0805、0402、1206等。插件用功率表示如1/8W、1/4W、1/2W、1W等。3.至于二极管插件一般是DO-41;贴片封装就多SOD-214、LL-34。4.三极管插件一般是To92;贴片封装就多SOT-23、SOT-223等不能尽说,由于自动化封装变得多种多样。8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2,引脚封装形式为D系列,如D-44,D-37,D-46等。9.单排多针插座原理图中常用的名称为CON系列,从CON1到CON60,引脚封装形式为SIP系列,从SIP-2到SIP-20。10.双列直插元件原理图中常用的名称为根据功能的不同而不同,引脚封装形式DIP系列,不如40管脚的单片机封装为DIP40。11.串并口类原理图中常用的名称为DB系列,引脚封装形式为DB和MD系列。12、晶体振荡器:CRYSTAL;封装:XTAL113、发光二极管:LED;封装可以才用电容的封装。(RAD0.1-0.4)14、发光数码管:DPY;至于封装嘛,建议自己做!15、拨动开关:SWDIP;封装就需要自己量一下管脚距离来做!16、按键开关:SW-PB:封装同上,也需要自己做。17、变压器:TRANS1——TRANS5;封装不用说了吧?自己量,然后加两个螺丝上去。TRF_E148_1最后在说说PROTEL99的原理图库吧!常用元器件都在protelDOSschematicLibraries.ddb里此外还有protelDOSschematic4000CMOS(4000序列元件)protelDOSschematicAnalogdigital(A/D,D/A转换元件)protelDOSschematicComparator(比较器,如LM139之类)protelDOSschematicintel(Intel的处理器和接口芯片之类)
