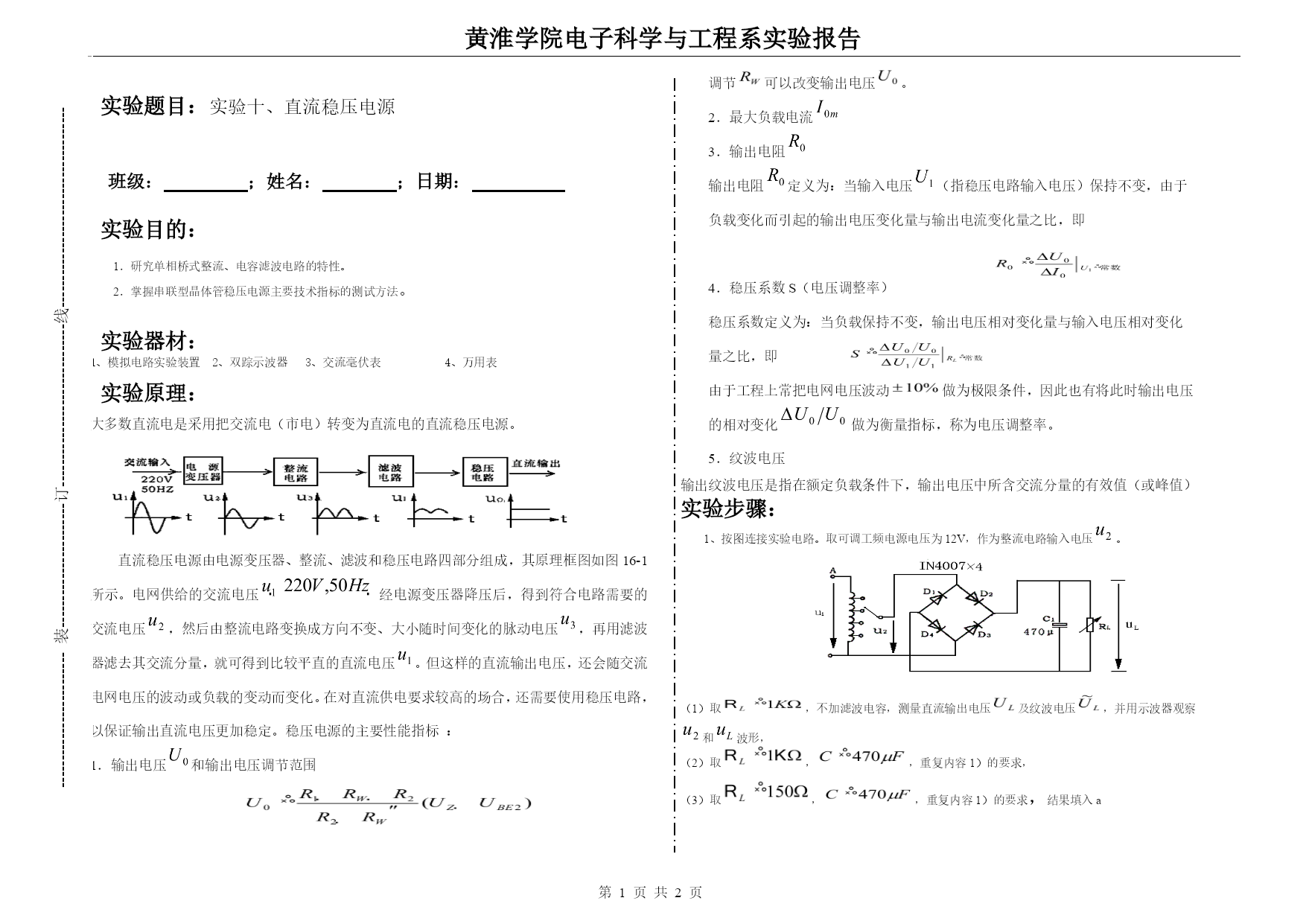

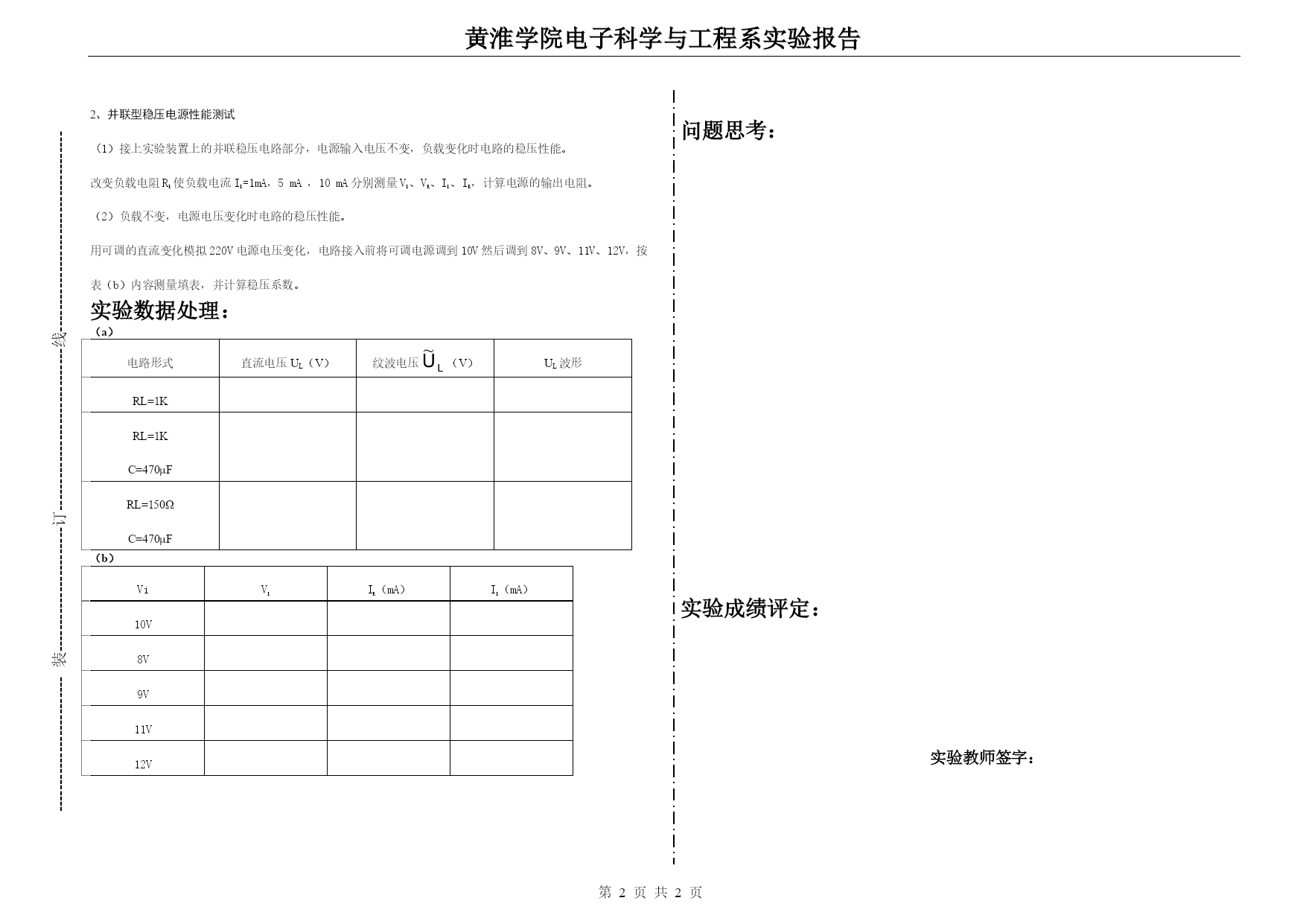

黄淮学院电子科学与工程系实验报告第页共NUMPAGES2页-------------------------装-----------------------订------------------------------线-------------------------------------实验题目：实验十、直流稳压电源班级：；姓名：；日期：实验目的：1．研究单相桥式整流、电容滤波电路的特性。2．掌握串联型晶体管稳压电源主要技术指标的测试方法。实验器材：1、模拟电路实验装置2、双踪示波器3、交流毫伏表4、万用表实验原理：大多数直流电是采用把交流电（市电）转变为直流电的直流稳压电源。直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图16-1所示。电网供给的交流电压经电源变压器降压后，得到符合电路需要的交流电压，然后由整流电路变换成方向不变、大小随时间变化的脉动电压，再用滤波器滤去其交流分量，就可得到比较平直的直流电压。但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。稳压电源的主要性能指标：1．输出电压和输出电压调节范围调节可以改变输出电压。2．最大负载电流3．输出电阻输出电阻定义为：当输入电压（指稳压电路输入电压）保持不变，由于负载变化而引起的输出电压变化量与输出电流变化量之比，即4．稳压系数S（电压调整率）稳压系数定义为：当负载保持不变，输出电压相对变化量与输入电压相对变化量之比，即由于工程上常把电网电压波动做为极限条件，因此也有将此时输出电压的相对变化做为衡量指标，称为电压调整率。5．纹波电压输出纹波电压是指在额定负载条件下，输出电压中所含交流分量的有效值（或峰值）实验步骤：1、按图连接实验电路。取可调工频电源电压为12V，作为整流电路输入电压。取，不加滤波电容，测量直流输出电压及纹波电压，并用示波器观察和波形，（2）取，，重复内容1）的要求，（3）取，，重复内容1）的要求，结果填入a-------------------------装-----------------------订------------------------------线-------------------------------------2、并联型稳压电源性能测试（1）接上实验装置上的并联稳压电路部分，电源输入电压不变，负载变化时电路的稳压性能。改变负载电阻RL使负载电流IL=1mA，5mA，10mA分别测量VL、VR、IL、IR，计算电源的输出电阻。（2）负载不变，电源电压变化时电路的稳压性能。用可调的直流变化模拟220V电源电压变化，电路接入前将可调电源调到10V然后调到8V、9V、11V、12V，按表（b）内容测量填表，并计算稳压系数。实验数据处理：（a）电路形式直流电压UL（V）纹波电压（V）UL波形RL=1KRL=1KC=470μFRL=150ΩC=470μF（b）ViVLIR（mA）IL（mA）10V8V9V11V12V问题思考：实验成绩评定：实验教师签字：
