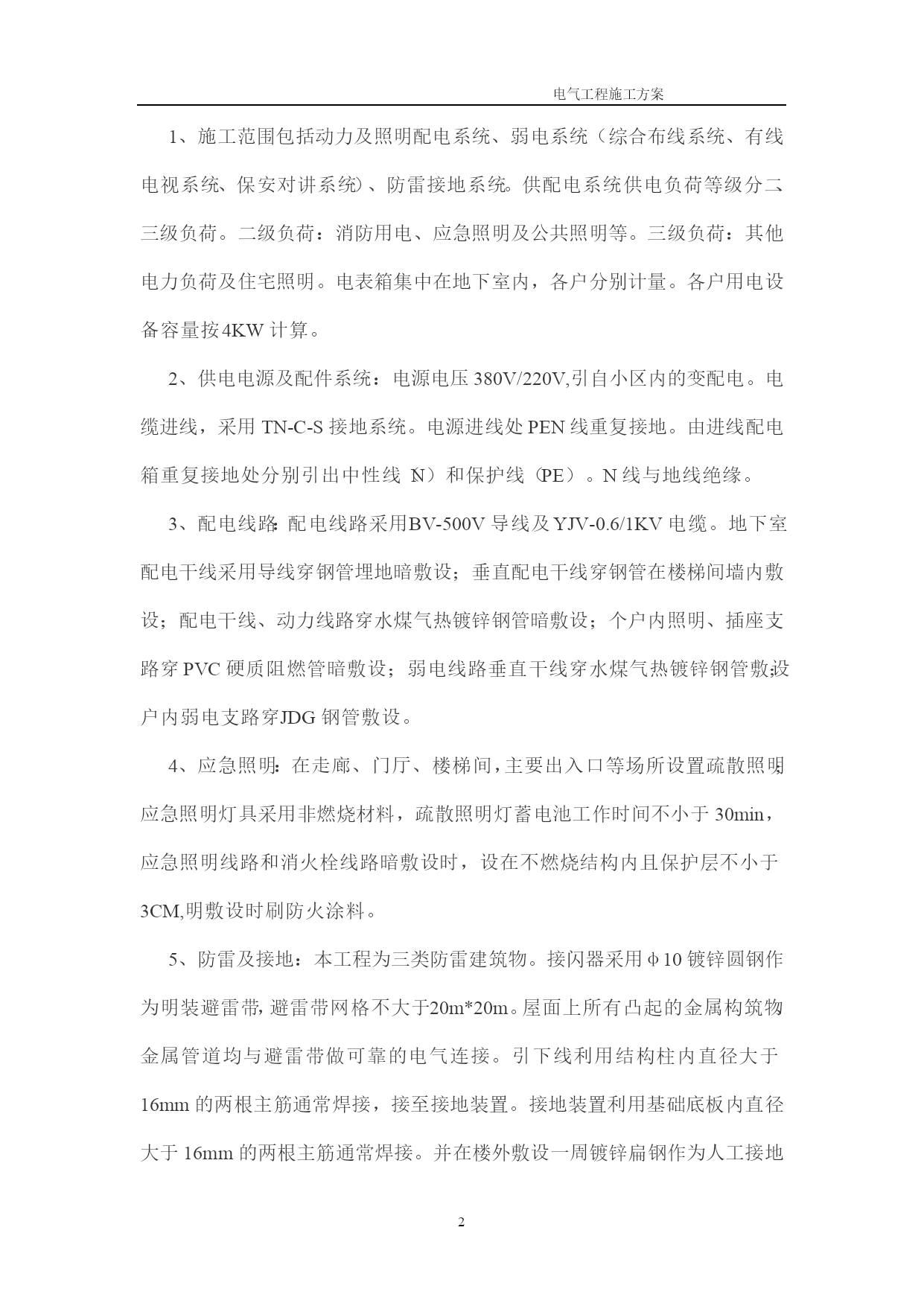

电气工程施工方案唐山某住宅小区工程电气施工方案一、编制依据：1．《建筑工程施工质量验收统一标准》(GB50300-2001)2．《建筑电气安装工程施工质量验收规范》（GB50303-2002）3．《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)4．《电气装置安装工程电气设备交接试验标准》(GBJ150-91)5．《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)6．《电气装置安装工程接地装置施工及验收规范》(GB50169-92)6．《建筑电气安装工程通用图集》（92DQ）7．《建筑安装分项施工工艺标准》（DBJ01-26-2003）8．《人民防空地下室设计规范》GB50038-949.《火宅自动报警系统设计规范》GB50116-98二、工程概况：建设单位：设计单位：监理单位：施工单位：本工程为唐山住宅小区工程1#、2#、3#、5#楼和地下车库，4#楼为二层的公共服务设施楼。主体结构为钢筋钢筋混凝土。总建筑面积为30089m2，其中1#、2#、3#、5#楼地上十一层为住宅，地下一层为储藏室。地下车库总面积为3722m2，战时为六级二等人员避难场所。人防建筑面积为2200m2。1、施工范围包括动力及照明配电系统、弱电系统（综合布线系统、有线电视系统、保安对讲系统）、防雷接地系统。供配电系统供电负荷等级分二、三级负荷。二级负荷：消防用电、应急照明及公共照明等。三级负荷：其他电力负荷及住宅照明。电表箱集中在地下室内，各户分别计量。各户用电设备容量按4KW计算。2、供电电源及配件系统：电源电压380V/220V,引自小区内的变配电。电缆进线，采用TN-C-S接地系统。电源进线处PEN线重复接地。由进线配电箱重复接地处分别引出中性线（N）和保护线（PE）。N线与地线绝缘。3、配电线路：配电线路采用BV-500V导线及YJV-0.6/1KV电缆。地下室配电干线采用导线穿钢管埋地暗敷设；垂直配电干线穿钢管在楼梯间墙内敷设；配电干线、动力线路穿水煤气热镀锌钢管暗敷设；个户内照明、插座支路穿PVC硬质阻燃管暗敷设；弱电线路垂直干线穿水煤气热镀锌钢管敷设；户内弱电支路穿JDG钢管敷设。4、应急照明：在走廊、门厅、楼梯间，主要出入口等场所设置疏散照明；应急照明灯具采用非燃烧材料，疏散照明灯蓄电池工作时间不小于30min，应急照明线路和消火栓线路暗敷设时，设在不燃烧结构内且保护层不小于3CM,明敷设时刷防火涂料。5、防雷及接地：本工程为三类防雷建筑物。接闪器采用φ10镀锌圆钢作为明装避雷带，避雷带网格不大于20m*20m。屋面上所有凸起的金属构筑物、金属管道均与避雷带做可靠的电气连接。引下线利用结构柱内直径大于16mm的两根主筋通常焊接，接至接地装置。接地装置利用基础底板内直径大于16mm的两根主筋通常焊接。并在楼外敷设一周镀锌扁钢作为人工接地极。室外接地装置埋深不小于1.1米。本工程采用联合接地。接地电阻不大于1欧姆。6、地下出库人防部分火宅应急照明及消防有关的供电为一级负荷，人防照明、人防内潜污泵等为二级负荷其他为三级负荷。电源有照明、动力、消防三种回路从地下一层配电室引来，平时动力与照明分别运行在不同回路，事故下互为备用，消防设备另设回路，末端切换。2、关键工序施工中严格按照施工工艺进行，严格执行《GB50303-2002》验收规范中强制性条文，杜绝质量通病。（二）、关键工序技术及质量控制保证措施防雷接地施工工艺1、防雷接地施工工艺流程：利用无防水底板钢筋和基础主筋做综合接地装置：按设计图尺寸位置要求，标好位置，将底板钢筋上层主筋搭接焊好间距不大于20×20米的网格，并在适当位置取若干点与下层钢筋做可靠焊接；再将柱主筋（不少于2根）底部与基础主筋、底板上层主筋搭接焊好,不同标高处利用两根竖向结构筋上下贯通，消除药皮，并在室外每个测试点地面以下1米处预留40×4热镀锌扁钢至散水以外，并将两根主筋用色漆做好标记以便于引出和检查。及时请质检部门及监理进行隐检，同时做好隐检记录。根据设计图位置利用建筑物结构内两根主筋（Φ≥16mm，可靠连接）作为防雷引下线，引下线沿建筑物周圈均匀布置，间距不大于18m。30米以上作均压环防侧击雷：每隔3层沿建筑物四周利用结构圈梁里的主筋与引下线用预先准备好的约20cm长Φ10跨接圆钢焊接成一体，同时用25*4镀锌扁钢把建筑物外檐金属门、窗、栏杆、扶手等金属部件与结构圈梁、柱筋中引下线焊成一个整体。屋顶避雷带安装：避雷带沿女儿墙四周敷设，热镀锌圆钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采用热镀锌圆钢组成不10*10米或12*8米的避雷网格。避雷
